Screw shield v2 (nyákcsatlakozós kivezetés, hosszútüske)

Name: Screw shield v2 (nyákcsatlakozós kivezetés, hosszútüske)
Brand: TavIR
SKU: T53975
Price: 1450 HUF
Availability: InStock

Leírás

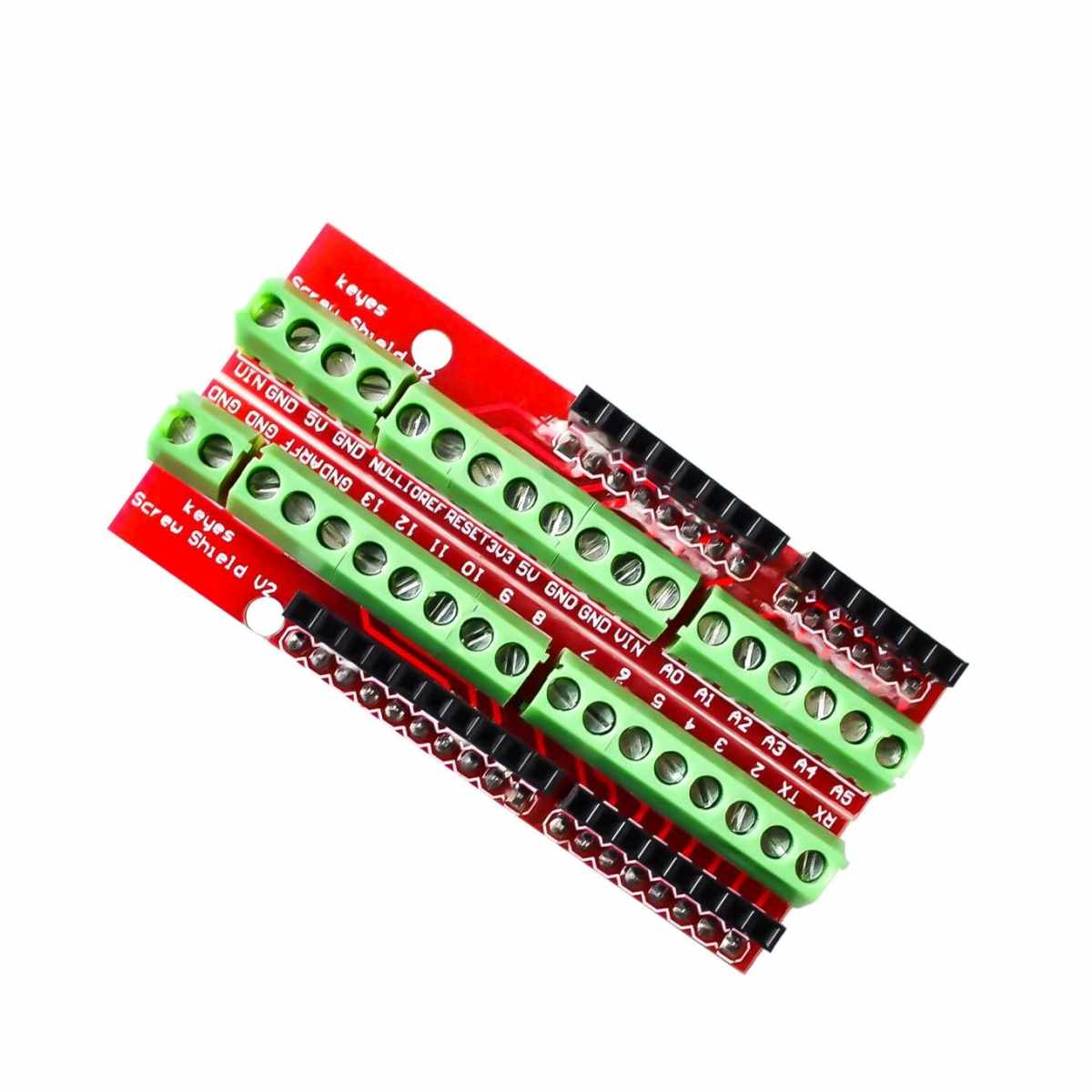

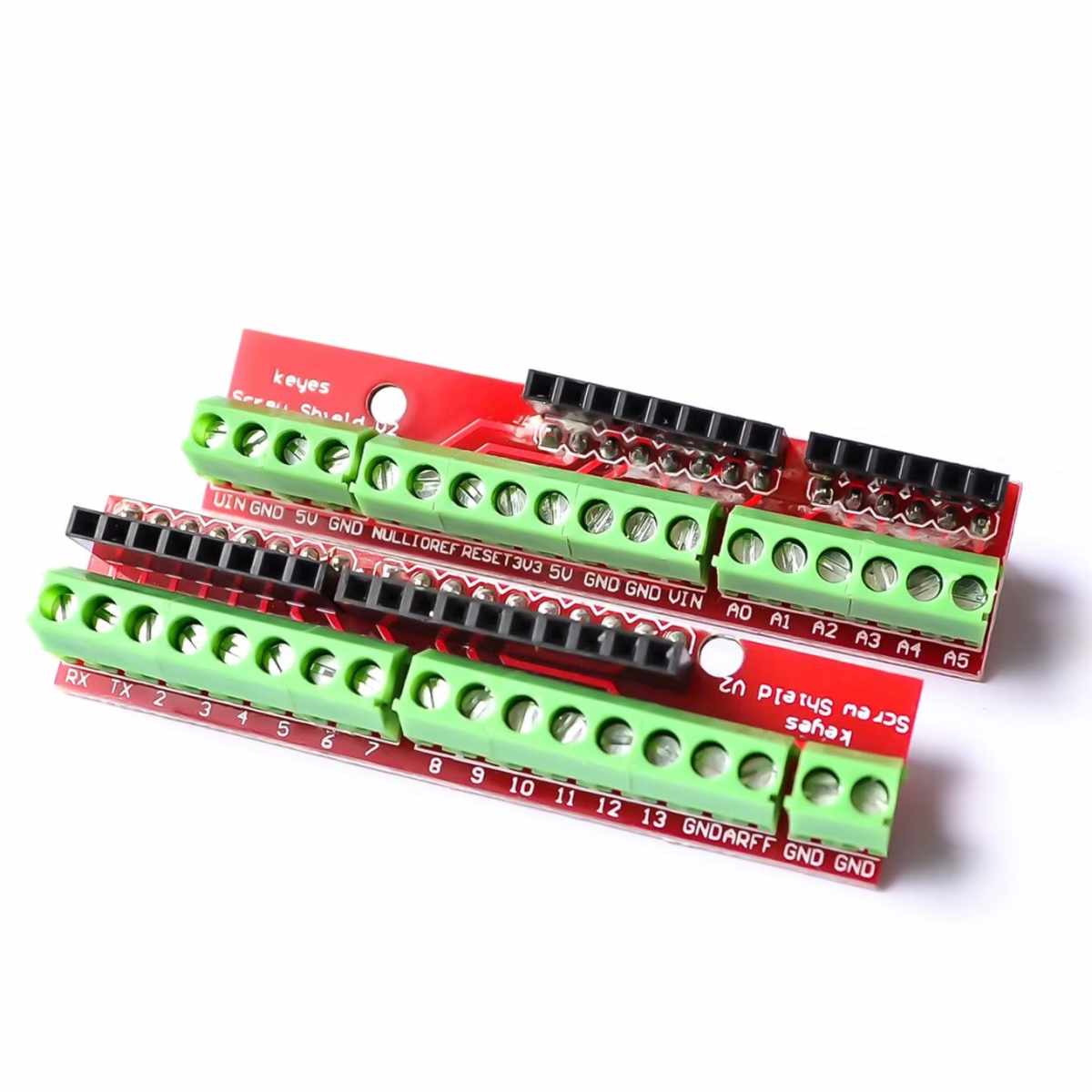

A Screw Shield V2 egy Arduino UNO formátumú, csavaros sorkapcsos kivezetőpajzs: az Arduino összes kivezetését csavaros csatlakozásra vezeti ki, miközben átmenő (hosszútüskés) csatlakozása miatt a shield stackelés, azaz további bővítőpanelek egymásra építése is megmarad.

A Screw Shield V2 csavaros sorkapcsos kivezetőpajzs Arduino UNO kompatibilis lábkiosztással, amely a vezetékeket csavaros sorkapocsba fogatva stabilabb, rezgésállóbb kötést ad, mint a próbaáramköri dugaszolás.
A hosszútüskés, átmenő csatlakozás célja, hogy a kivezetések elérhetők maradjanak további shieldek számára is.

A TavIR WebShopban szereplő kivitel előnye, hogy a kivezetések nyákcsatlakozós kialakítással és csavaros csatlakozással is elérhetők, valamint az USB csatlakozó felett nincs elektromos szerelés, ami sok dobozolási és szerelési helyzetben kifejezetten hasznos.

Felépítés

A shield működése passzív: a mikrokontroller lábait közvetlenül „áthuzalozza” a csavaros sorkapcsokra, így a bekötés mechanikailag stabilabb, a kontakt-hibák esélye csökken, és terepi, oktatási vagy prototípus környezetben gyorsabb a hibakeresés.

Csavaros sorkapocs előnye

A vezeték leszorításos rögzítése jobban tűri a mozgatást és rezgést, mint a breadboard és laza tüskesoros dugaszolás.
Gyakorlatban tömör vezeték vagy érvéghüvelyezett sodrott vezeték használata ad a legmegbízhatóbb kötést (a választott vezeték és terhelés projektfüggő).

Tápellátás, terhelhetőség

A shield önmagában nem igényel külön tápot, de a rá kötött fogyasztók (szervó, relé, LED, motorvezérlő) már igen. Ilyenkor a tápágat és a közös földelést tudatosan kell megtervezni, és gyakran külön, stabil külső tápegység a jó megoldás.

Felhasználási lehetőségek

Labor és oktatás: gyors, áttekinthető kiépítés szenzorokhoz, gombokhoz, potméterekhez, kijelzőkhöz, kevesebb kontakthiba mellett. (TavIR WebShop)
Prototípus dobozolása: az USB felett nincs elektromos szerelés, így kisebb az esélye, hogy valami „útban lesz” egy szűk házban. (TavIR WebShop)
Terepi kábelezés: hosszabb vezetékek, csavaros rögzítés, rendezettebb bekötés.
Relé és ipari jellegű ki-be vezetékezés: csavaros sorkapoccsal gyorsabb a szerelés, könnyebb a jelölés, cserélhetőség.
Maker projektek: LED-ek, szenzorok, egyszerű aktorok (pl. kis DC motor vezérlőn át) stabil, „szétszedhető-visszaépíthető” kötésekkel.

Műszaki jellemzők

Terméktípus: csavaros sorkapcsos kivezetőpajzs (Screw Shield V2)
Kompatibilitás: Arduino UNO formátumú tüskesor kiosztás
Kivezetések: minden Arduino kivezetés csavaros csatlakozásra kivezetve
Csatlakozási mód: csavaros csatlakozás + nyákcsatlakozós kivezetés

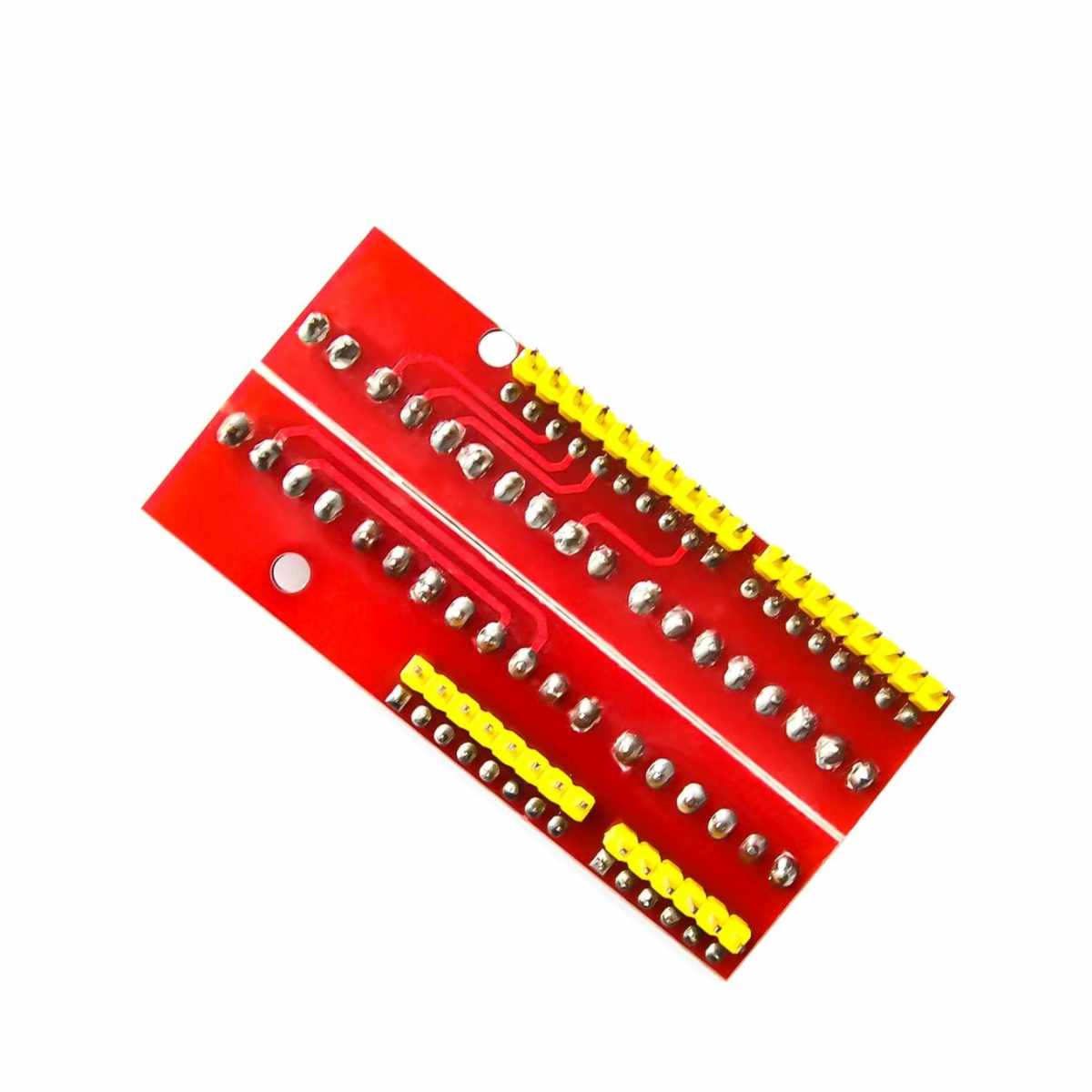

Tüskesor: átmenő, hosszútüskés (további shieldekhez)
USB zóna: az USB csatlakozó felett nincs elektromos szerelés
Kivitel: nyomtatott áramköri lap, csavaros sorkapcsokkal

Csomag tartalma

1× Screw Shield V2 csavaros sorkapcsos kivezetőpajzs (nyákcsatlakozós kivezetés, hosszútüske)

További információk

Tömeg	0,036 kg
Méretek	10 × 3 × 3 cm
Cikkszám	T53975

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„Screw shield v2 (nyákcsatlakozós kivezetés, hosszútüske)” értékelése elsőként

Kérdés: Mire használható a Screw Shield V2, és milyen előnyöket nyújt a hagyományos csatlakozásokhoz képest?
Válasz: A Screw Shield V2 egy olyan nyákra szerelhető bővítőmodul, amely lehetővé teszi a mikrokontrollerek (például Arduino) kivezetéseinek csavaros rögzítését. Előnye, hogy stabil, rezgésálló és újracsatlakoztatható megoldást biztosít, szemben a hagyományos breadboardos vagy forrasztott kapcsolatokal. Különösen hasznos prototípusfejlesztésnél, ipari vagy kültéri környezetben, ahol fontos a megbízható fizikai csatlakozás.

Kérdés: Milyen típusú elektronikai projektekhez javasolt a Screw Shield V2 alkalmazása?
Válasz: A Screw Shield V2 ideális választás olyan projektekhez, ahol gyakori a vezetékek cseréje vagy bővítése – például szenzoros rendszerek, otthoni automatizálás, robotika, vagy tanulási célú fejlesztések. Emellett kiváló választás iskolai oktatáshoz is, mivel csavaros rögzítése forrasztásmentes, így könnyebben kezelhető a kezdők számára is.

Kérdés: Kompatibilis ez a screw shield az Arduino Uno vagy más mikrokontrollerekkel?
Válasz: Igen, a Screw Shield V2 kifejezetten olyan kialakítású, hogy az Arduino Uno, Mega, illetve más standard tüskesoros mikrokontrollerekhez is csatlakoztatható legyen. A hosszútüske kialakításnak köszönhetően a shield nem akadályozza a további bővítők csatlakoztatását sem, így rétegezhető shieldes rendszerek építhetők vele.

Kérdés: Működik a Screw Shield V2 ESP32 vagy ESP8266 alapú fejlesztőlapokkal is?
Válasz: Igen, amennyiben az adott ESP32 vagy ESP8266 fejlesztőpanel szabványos tüskesor kiosztással rendelkezik, a Screw Shield V2 is alkalmazható vele. A fizikai kompatibilitás azonban a konkrét lapkialakítástól függ, így mindig célszerű előzetesen ellenőrizni a lábkiosztást és méretet.

Kérdés: Hogyan kell csatlakoztatni a vezetékeket a Screw Shield V2 csavaros sorkapcsaihoz?
Válasz: A csavaros sorkapcsok lehetővé teszik, hogy a vezetékeket szerszám nélkül, pusztán egy csavarhúzóval rögzítsük. A vezeték végét le kell csupaszítani, majd behelyezni a kapocsba, végül a csavart meghúzni. Ez gyors, stabil és újracsatlakoztatható megoldás, ideális gyakori átalakítást igénylő projekteknél is.

Kérdés: Milyen előnyökkel jár a Screw Shield V2 használata a hagyományos breadboardhoz képest?
Válasz: A breadboard könnyen kilazuló, ideiglenes kapcsolatokat biztosít, míg a Screw Shield V2 csavaros csatlakozása stabil, rezgésálló kapcsolatot kínál. Ez különösen fontos hosszabb távú működésnél vagy mozgó alkatrészeket tartalmazó rendszerek esetén, például robotikában vagy kültéri érzékelőknél. A hosszútüske lehetővé teszi más shieldek egyidejű csatlakoztatását is.

Kérdés: Milyen keresztmetszetű vezetékekkel kompatibilis a shield csavaros csatlakozója?
Válasz: A screw shield csavaros kapcsai leginkább 0,4–0,6 mm² (22–26 AWG) keresztmetszetű vezetékekhez alkalmasak. Ezek az átmérők optimális tartást biztosítanak a csavaros mechanizmusban anélkül, hogy a vezeték megsérülne vagy kilazulna a használat során.

Kérdés: Hogyan rögzíthető a Screw Shield V2 egy saját készítésű nyákra?
Válasz: A shield alján található hosszútüske csatlakozók átmenő furatos (through-hole) forrasztással rögzíthetők a saját nyákra. A furatokat előzetesen ki kell alakítani a megfelelő raszterméret alapján, majd egyszerű forrasztással rögzíthetők a csatlakozók, biztosítva az elektromos kapcsolatot és a mechanikai stabilitást.

Kérdés: Milyen típusú kiegészítőkkel vagy szenzorokkal érdemes együtt használni a Screw Shield V2-t?
Válasz: Kiválóan használható relémodulokkal, hőmérséklet- és páratartalom-érzékelőkkel, távolságmérőkkel, motorvezérlőkkel és egyéb digitális/analóg be- és kimeneti perifériákkal. A screw shield különösen akkor hasznos, ha ezek a kiegészítők gyakran cserélődnek, vagy ha a projekt tartós telepítést igényel.

Kérdés: Kezdők számára is megfelelő a Screw Shield V2 használata?
Válasz: Igen, a shield használata nem igényel haladó szintű elektronikai tudást. A csavaros csatlakozás forrasztásmentes használatot tesz lehetővé, a panel pedig könnyen illeszthető Arduino vagy más mikrokontroller rendszerekhez. Különösen előnyös tanulási célú fejlesztői környezetekben, iskolákban vagy workshopokon.
