Ha Arduino Mega 2560-ra építesz, akkor ismerős a helyzet: már működik az ötlet, csak még szanaszét van a kábelezés, a szenzorok ide-oda lógnak, a breadboard pedig… hát, pont addig jóbarát, amíg nem kell stabilan megmaradnia.

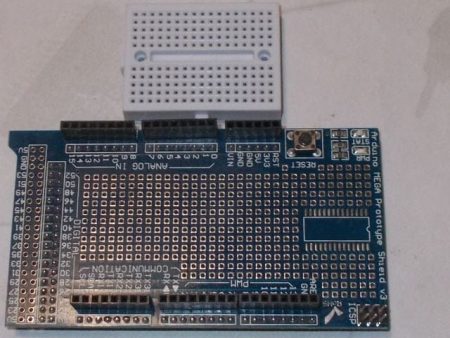

A Csupalyuk shield Mega egy Arduino Mega protoshield: passzív prototípus pajzs, ami arra való, hogy minden Mega kivezetést felhozzon eléd, és adjon egy forrasztható lyukraszteres felületet, plusz egy 170 pontos mini breadboardot a gyors próbákhoz.
Egyszerre két üzemmódot kapsz:
- “Próbálom, tesztelem, cserélem” (breadboard)
- “Most már maradjon is úgy” (forrasztható lyukraszter + lyukgalván)
Amire ez a lap tényleg jó:
- Arduino Mega protoshield
- prototípus shield Arduino Mega 2560-hoz
- lyukraszteres prototípus pajzs Mega
- 170 pontos mini breadboard protoshield
- SOIC-14 SMD forrasztási hely protoshield
Működés
A protoshield mechanikailag Arduino Mega formátumú: a tüskesorokon keresztül illeszkedik a Mega (és Mega formátumú kompatibilis) lapokra.
Ami rajta történik, az a te kezedben van:
- a panel passzív (nem “okos” modul),
- a jeleket nem alakítja át,
- leválasztást nem ad,
- cserébe rendezett felületet ad a saját áramköreidnek.
A felépítés lényege:

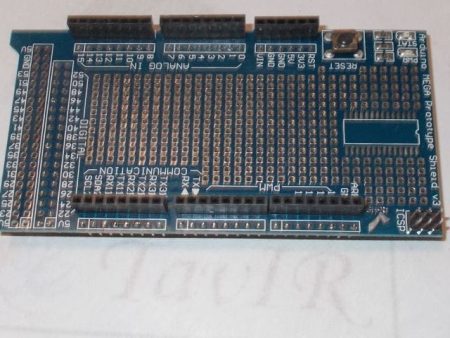

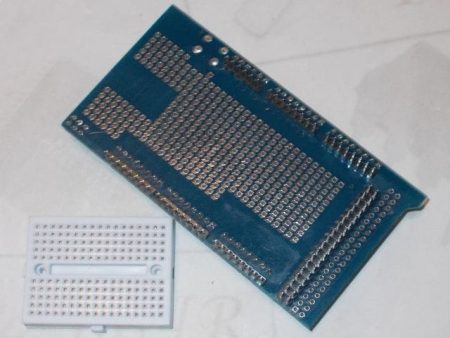

- Lyukraszteres (2,54 mm) forrasztási felület – átmenő furatos alkatrészekhez, csatlakozókhoz, ellenállásokhoz, vezetékekhez.
- Lyukgalván kivitel – hogy a forrasztás biztosabban “megfogja” az anyagot.
- SOIC-14 SMD hely – ha ki szeretnél próbálni egy kisebb tokos IC-t (illesztő, logikai IC, stb.).
- Reset gomb – mert prototípust építeni néha… újraindításból áll.

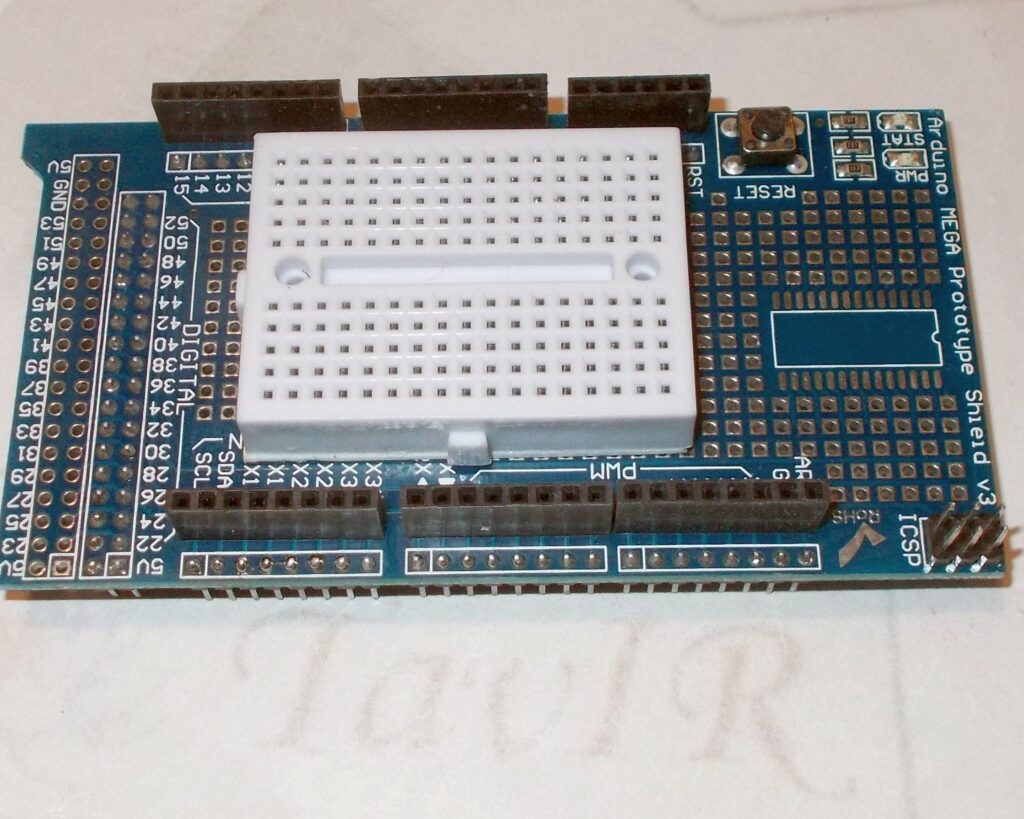

- 170 pontos mini breadboard – gyors, forrasztás nélküli próbákhoz, mielőtt véglegesítesz.
Felhasználási tippek
A prototípus shield Arduino Mega 2560-hoz tipikusan akkor válik megváltássá, amikor már nem szeretnél “spagetti-kábelezéssel” élni. Néhány kedvenc, életszagú felhasználás:
- Nyomógombok + LED-ek stabil, forrasztott kialakítással (bemutató, tanulóprojekt, prototípus).
- Szenzorcsatlakozók (tüskesorok, sorkapcsok) rendezett bekötéssel a Mega tetején.
- SOIC-14 IC próbabeültetés a kijelölt SMD helyen – gyors teszt, gyors döntés.
- Meghajtó fokozat előkészítése (ellenállás, dióda, tranzisztor) reléhez/MOSFET-hez – jeloldalon.
- Breadboardos gyors tesztkör (pl. kommunikációs modulhoz), majd átültetés forrasztásra, amikor már biztos a kapcsolás.
- Oktatási demonstrátor: ugyanazt a kapcsolást először breadboardon, aztán “rendesen” forrasztva mutatod meg.
Kockázatcsökkentő információ
Ez a lap nem kész funkcionális shield, hanem fejlesztői hordozófelület.
Amit érdemes tisztán látni (hogy később ne bosszankodj):
- Kompatibilitás: Arduino Mega formátum (nem UNO/Nano).
- Logikai szint: a Mega jellemzően 5 V-os logikai környezet, ezért 3,3 V-os perifériákhoz (pl. sok modern szenzor/modul) szintillesztés szükséges lehet.
- Breadboard szerepe: gyors próba – de ha rázás, mozgás, hosszabb üzem jön, a forrasztott megoldás stabilabb.
Mire nem ideális önmagában:
- nagyáramú terhelések közvetlen kapcsolása,
- galvanikusan leválasztott ipari illesztések “csak úgy” (külön áramkör kell),
- végtermék rázós/párás környezetben rögzítés és burkolat nélkül.
Műszaki jellemzők
- Terméktípus: Arduino Mega protoshield (passzív prototípus pajzs)
- Mechanikai illeszkedés: Arduino Mega (MEGA formátum)
- Prototípus felület: lyukraszter, lyukgalván kivitel
- SMD forrasztási hely: SOIC-14
- Reset gomb: igen
- Kivezetések: Arduino Mega kivezetések továbbvezetése, felülről is elérhető csatlakozások
- Táp pontok: +5 V és GND elérhetősége a csatlakozási pontoknál
- Breadboard: 170 pontos mini breadboard
Megjegyzések:
- Méret: a Mega formátum és a konkrét NYÁK kialakítás határozza meg.
- Tápfeszültség / logikai szint: mindig a használt vezérlőlap és a felépített áramkör dönti el.
Csomag tartalma
- 1 db Csupalyuk shield Mega prototípus panel
- 1 db 170 pontos mini breadboard
