JST-XH2.54 4 pin, anya-anya, azonos irány (1#, lengő)

Name: JST-XH2.54 4 pin, anya-anya, azonos irány (1#, lengő)
Brand: TavIR
SKU: T89680
Price: 130 HUF
Availability: InStock

Leírás

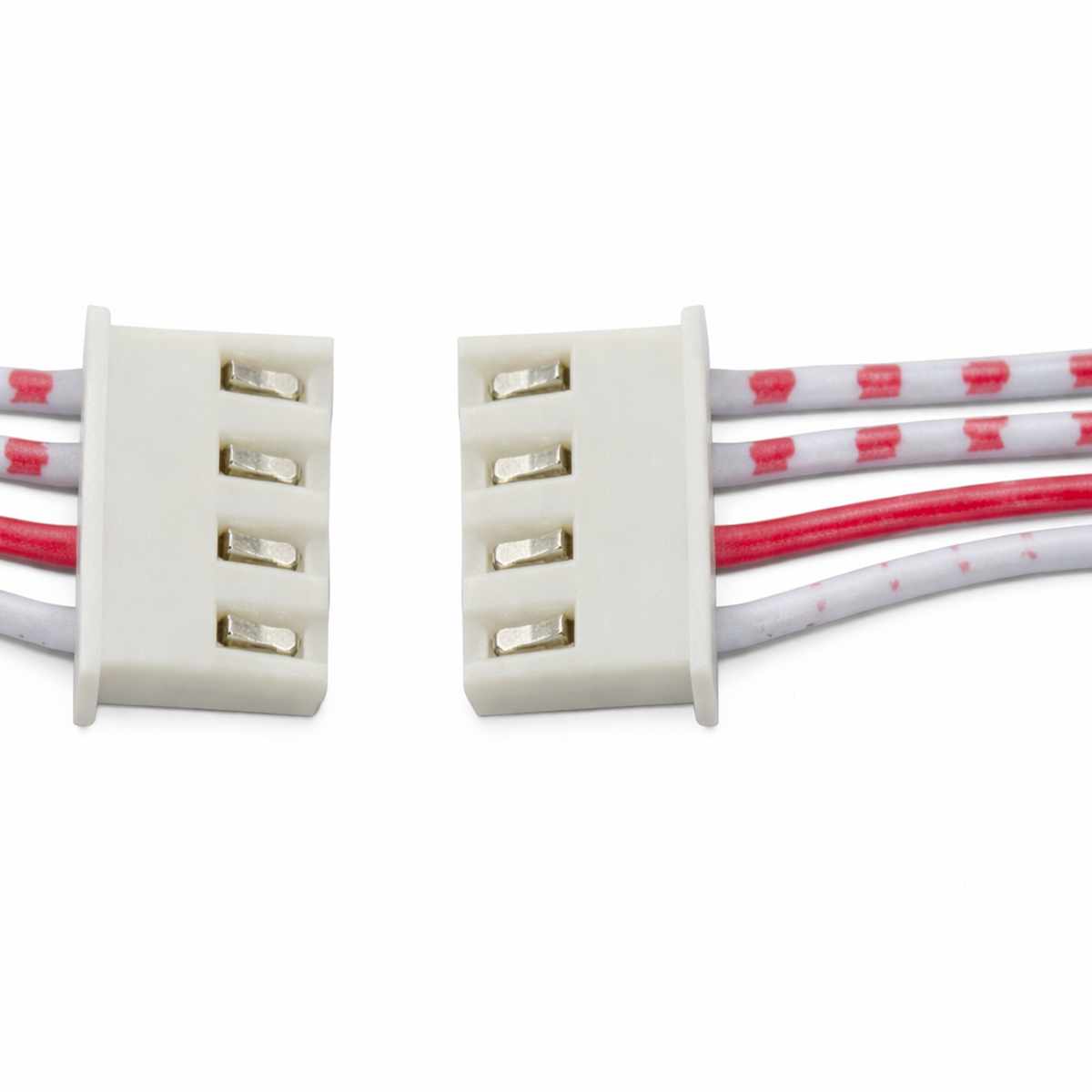

A 4 eres XH2.54 szerelt kábel egy JST XH szabványú, anya-anya kivitelű összekötő vezeték, amely NYÁK lapok és modulok közötti jelátvitelre szolgál. A termék elsősorban olyan elektronikai rendszerekben értelmezhető, ahol a csatlakozási sorrend és a mechanikai illeszkedés egyaránt kritikus.

Ez a kivitel azonos irányú csatlakozókkal készül, amelynek következtében a kábel két végén a NYÁK oldali lábsorrend egymáshoz képest megfordul. A kábel funkcionális szerepe nem átkötés vagy keresztezés, hanem fizikai orientáció szerinti illesztés. A termék használata alapvető elektronikai és csatlakozástechnikai ismereteket feltételez.

Felépítés

A kábel mindkét végén JST XH 2.54 csatlakozóval rendelkezik, amelyek mechanikailag azonos irányban állnak. Ez azt jelenti, hogy a csatlakozóházak felirata és reteszelése azonos orientációjú.

Ennek következménye, hogy amikor a kábelt két azonos irányban beültetett NYÁK csatlakozóba illesztik, a vezetékek sorrendje a NYÁK oldalán megfordul. A kábel fizikai síkban nem csavarodik, a lábsorrend megfordulása kizárólag a csatlakozók azonos tájolásából adódik.

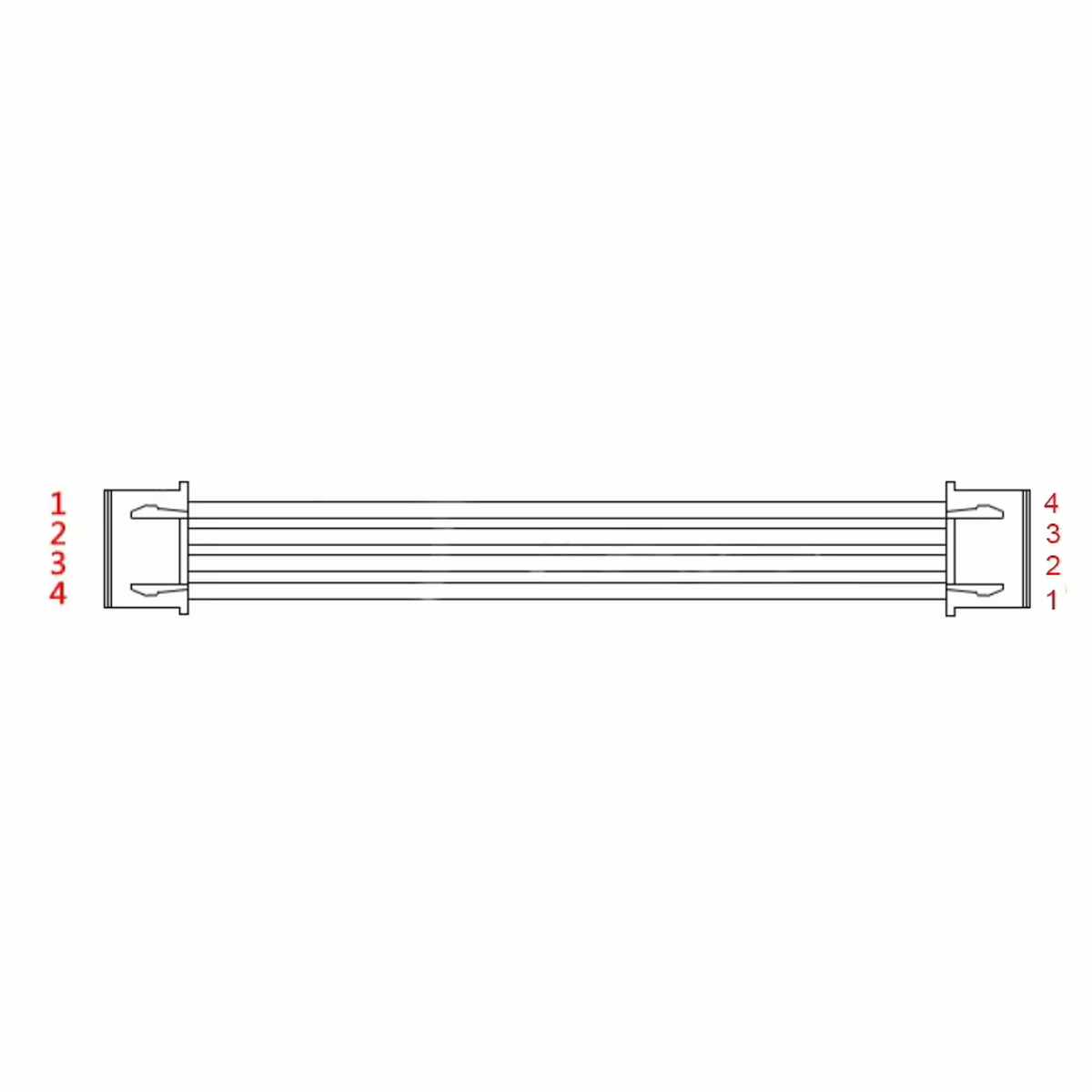

A bekötést az ábra mutatja.

Ez a kivitel tipikusan akkor szükséges, amikor két panel azonos mechanikai orientációban helyezkedik el, de a jelirány logikailag tükrözött. Olyan alkalmazásokhoz, ahol a lábsorrend változatlan kell maradjon, mirrored / cross / reverse kivitelű kábel szükséges.

Tippek

NYÁK lapok közötti jelösszekötés
Szenzormodul és vezérlőpanel kapcsolata
Prototípus eszközök belső kábelezése
Oktatási demonstrációs panelek összekötése
Kis helyigényű elektronikai szerelések

A kábel különösen hasznos ott, ahol a mechanikai elrendezés nem teszi lehetővé a csatlakozók tükrözött beültetését.

A gyárilag szerelt kivitel biztosítja az egyenletes érintkezési minőséget és a reprodukálható bekötést. A JST XH szabvány széles körben elterjedt, így a kompatibilitás jól tervezhető. A szerelt kivitel miatt a használat nem igényel forrasztást vagy krimpelő szerszámot.

Műszaki jellemzők

Lábsorrend: NYÁK oldalon megfordul
Kábelhossz: 10 cm
Vezeték típusa: sodrott
Csatlakozótípus: JST‑XH, 2,54 mm raszter
Raszter: 2.54 mm
Pólusok/érintkezők száma: 4
Kivitel: előre szerelt „lengő” kábel – mindkét oldalon csatlakozóval
Kivitel: anya-anya
Bekötés: same direction
Vezetékhossz: 10 cm
Szigetelő anyag: nagy szilárdságú műanyag ház, hajlékony vezetékborítás
Névleges áramterhelés: 3 A (max.)
Üzemi feszültség: 250 V (max.)
Kompatibilitás: Arduino, ESP32, Raspberry Pi, 2,54 mm pitch panelek
Üzemi hőmérséklet: –25 °C … +85 °C
Alkalmazhatóság: vezeték‑vezeték kapcsolatok, panel‑panel közti bontható kapcsolat

Dokumentáció

JST-XH2.54 csatlakozó adatlap

Csomag

1x XH2.54 szerelt kábel 4 eres anya-anya 10 cm (same direction)

További információk

Tömeg	0,015 kg
Méretek	6 × 6 × 1 cm
Cikkszám	T89680
Kivezetés	4
Méret	XH-2.54

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„JST-XH2.54 4 pin, anya-anya, azonos irány (1#, lengő)” értékelése elsőként

Kérdés: Mi az a JST-XH2.54 4 eres, anya–anya, azonos irányú szerelt kábel?
Válasz: Ez egy 10 cm hosszúságú, négyeres kábel, melynek mindkét végén JST-XH2.54 csatlakozóház található – mindkettő „anya” (female) típusú. Az „azonos irány” kifejezés azt jelenti, hogy a két csatlakozó fizikailag ugyanabban az orientációban van elhelyezve a kábelen (nem elforgatva), viszont ez a NYÁK-on való elhelyezés esetén a bekötési lábsorrendeket megfordítja. A kábel ideális 1:1 összekötéshez NYÁK-csatlakozók között, ahol a lábsorrend inverz módon szükséges.

Kérdés: Mit jelent az „azonos irány” (same direction) a kábelnél?
Válasz: Az „azonos irány” azt jelenti, hogy a két JST-XH csatlakozó a kábel két végén ugyanúgy áll (például mindkettőnél a rögzítőfül egy oldalon van). Emiatt a kábelen keresztül a vezetékek nem cserélődnek meg. Ha a kábel két NYÁK csatlakozót köt össze, akkor az egyik oldalon a GND lesz az 1. lábon, míg a másik oldalon a 4. lábon – tehát a lábsorrend megfordul. Ez gyakori bekötési mód kijelzők, szenzorok vagy modulok panel–panel összekötésénél.

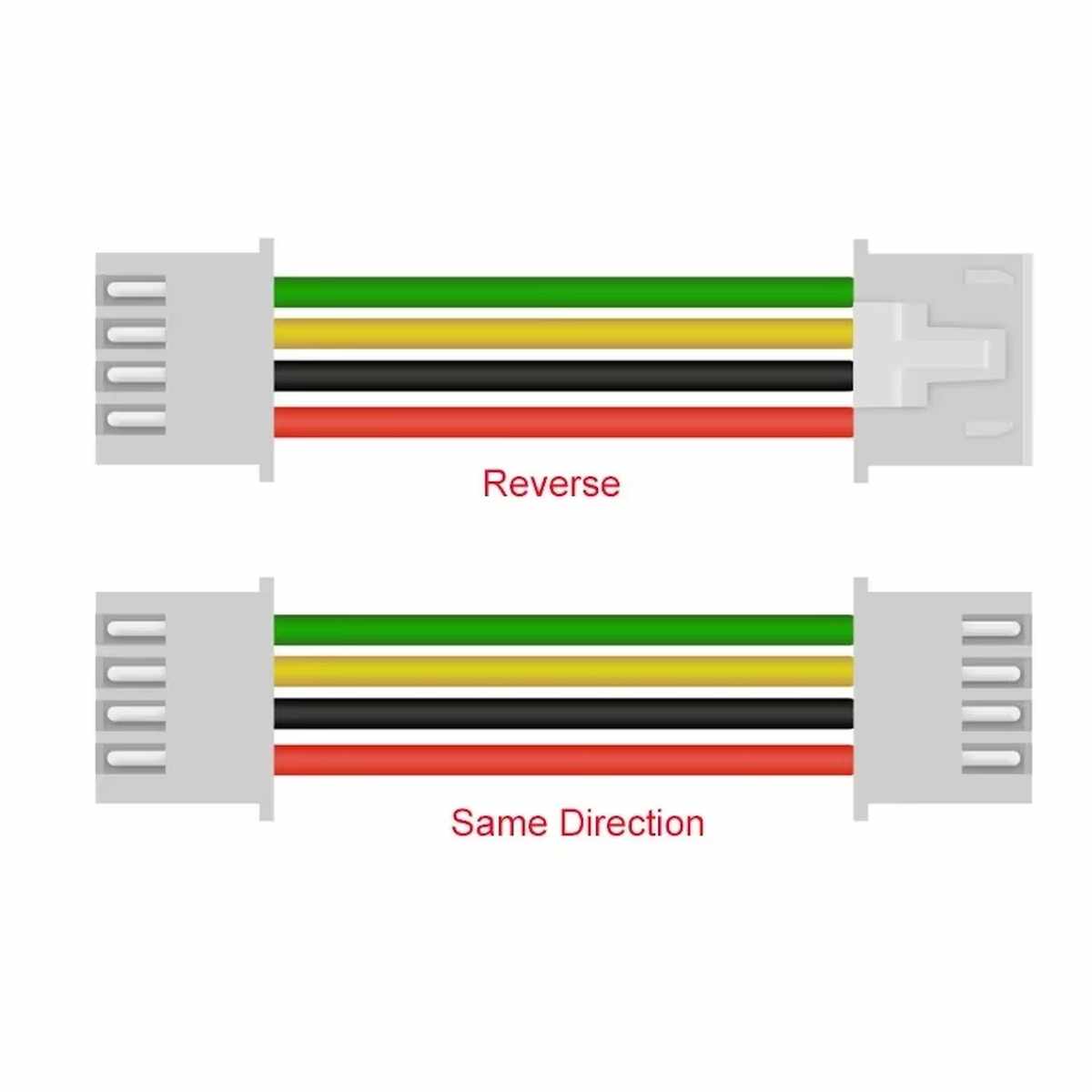

Kérdés: Miben különbözik a keresztirányú kábeltől?
Válasz: Keresztirányú (oppozit irányú / reverse / fordított) kábel esetén a két csatlakozó úgy van felszerelve, hogy a kábel átfordul – a vezetékek „kereszteződnek”. Ez lehetővé teszi, hogy az 1. láb a másik oldalon is az 1. lábra kerüljön. Ezzel szemben az „azonos irányú” kábel fizikailag párhuzamosan futtatja a szálakat, így a két NYÁK csatlakozásnál a lábsorrend megfordul.

Kérdés: Hogyan tudom eldönteni, hogy nekem azonos vagy keresztirányú kábelre van szükségem?
Válasz: Vizsgáld meg, hogy milyen irányban vannak felszerelve a JST csatlakozók az adott NYÁK-okon. Ha mindkét oldalon azonos módon (pl. a rögzítőfül jobbra néz), és az 1. lábat szeretnéd a túloldali 1. lábbal összekötni, akkor keresztirányú kábelre van szükség. Ha viszont az 1. lábat a túloldalon a 4. lábra szeretnéd bekötni (pl. panel–panel tükörszerű elhelyezés), akkor azonos irányú kábelre lesz szükséged.

Kérdés: Milyen alkalmazásokhoz használható ez a kábel?
Válasz: A kábel ideális szenzorok, kijelzőmodulok, tápegységek vagy mikrokontrolleres perifériák panel–panel összekötésére, különösen ott, ahol a csatlakozók orientációja miatt a lábsorrend fordítás szükséges. Használható Arduino, ESP32, STM32 vagy egyéb fejlesztői platformok projekteinél is.

Kérdés: Milyen hosszú a kábel, és mekkora a vezeték átmérője?
Válasz: A kábel hossza körülbelül 10 cm, a vezetékezés szokásos 26–28 AWG (kb. 0.12–0.15 mm²) méretű, amely elegendő digitális jelek vagy kisáramú tápellátás átvitelére. A színek segítenek a bekötés egyértelműségében, de érdemes multiméterrel ellenőrizni a konkrét sorrendet, ha kritikus az irány.

Kérdés: Hogyan ellenőrizhetem a lábsorrendet egy ilyen kábelen?
Válasz: Egy egyszerű multiméterrel „folytonosság” (beep) módban ellenőrizheted, hogy az egyik csatlakozó 1. lába (szélső) hová fut a másik oldalon. Az „azonos irány” esetén az 1. láb a másik oldali 4. lábra csatlakozik (megfordul a sorrend). A kábel ellenőrzését javasolt elvégezni bekötés előtt, különösen táp- vagy adatvonalaknál.

Kérdés: Használható-e tápellátás átvitelére is ez a kábel?
Válasz: Igen, kisebb áramfelvételű eszközök (pl. szenzor, kijelző, modul) esetén a kábel alkalmas tápvonal és föld átvitelére. Azonban ne terheld túl: a tipikus vezeték vastagság max. 1 A körüli áramot képes biztonságosan átvinni. Nagyobb áramnál feszültségesés vagy melegedés léphet fel, ilyenkor vastagabb kábel vagy külön tápellátás javasolt.
