Leírás

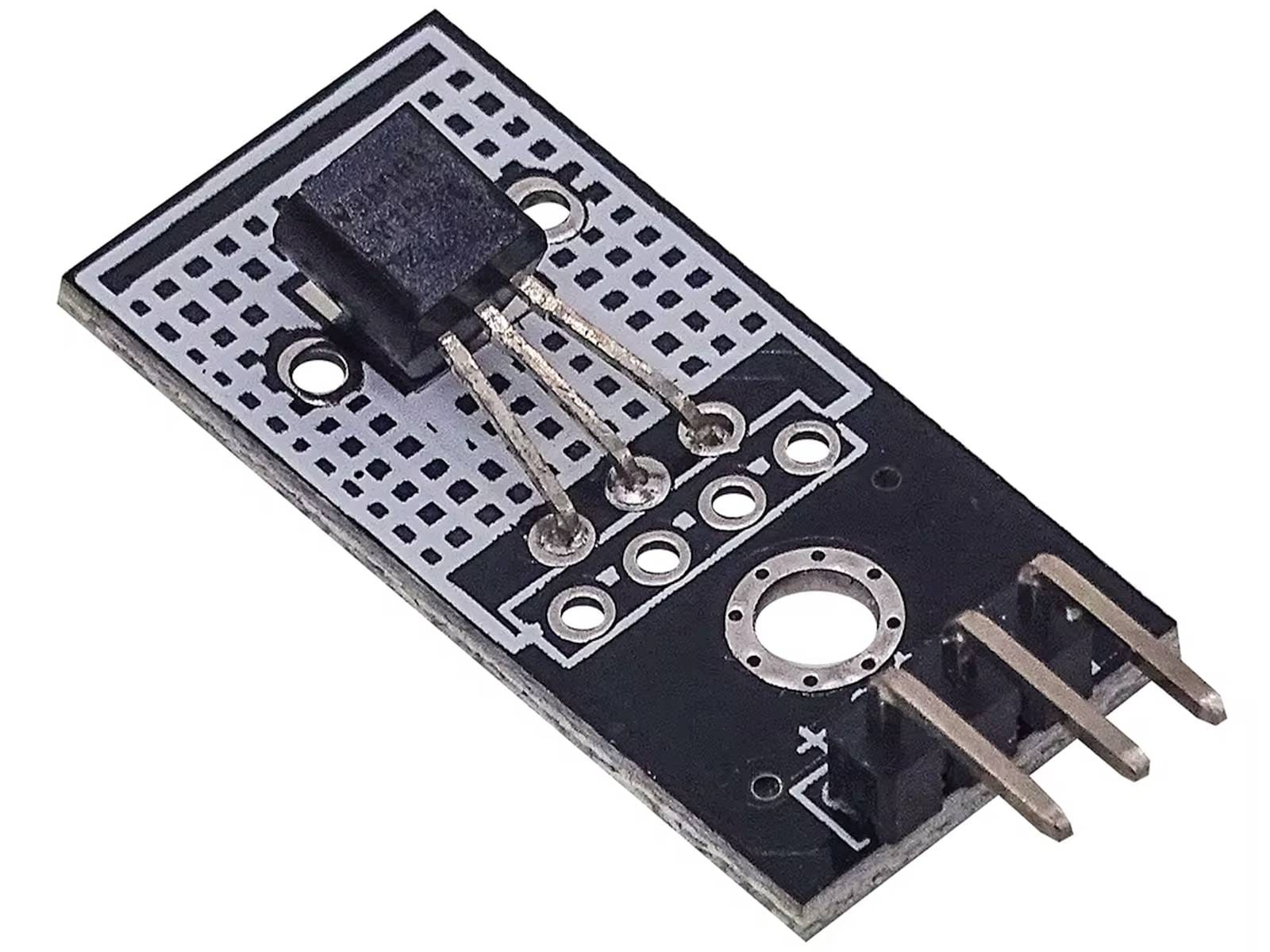

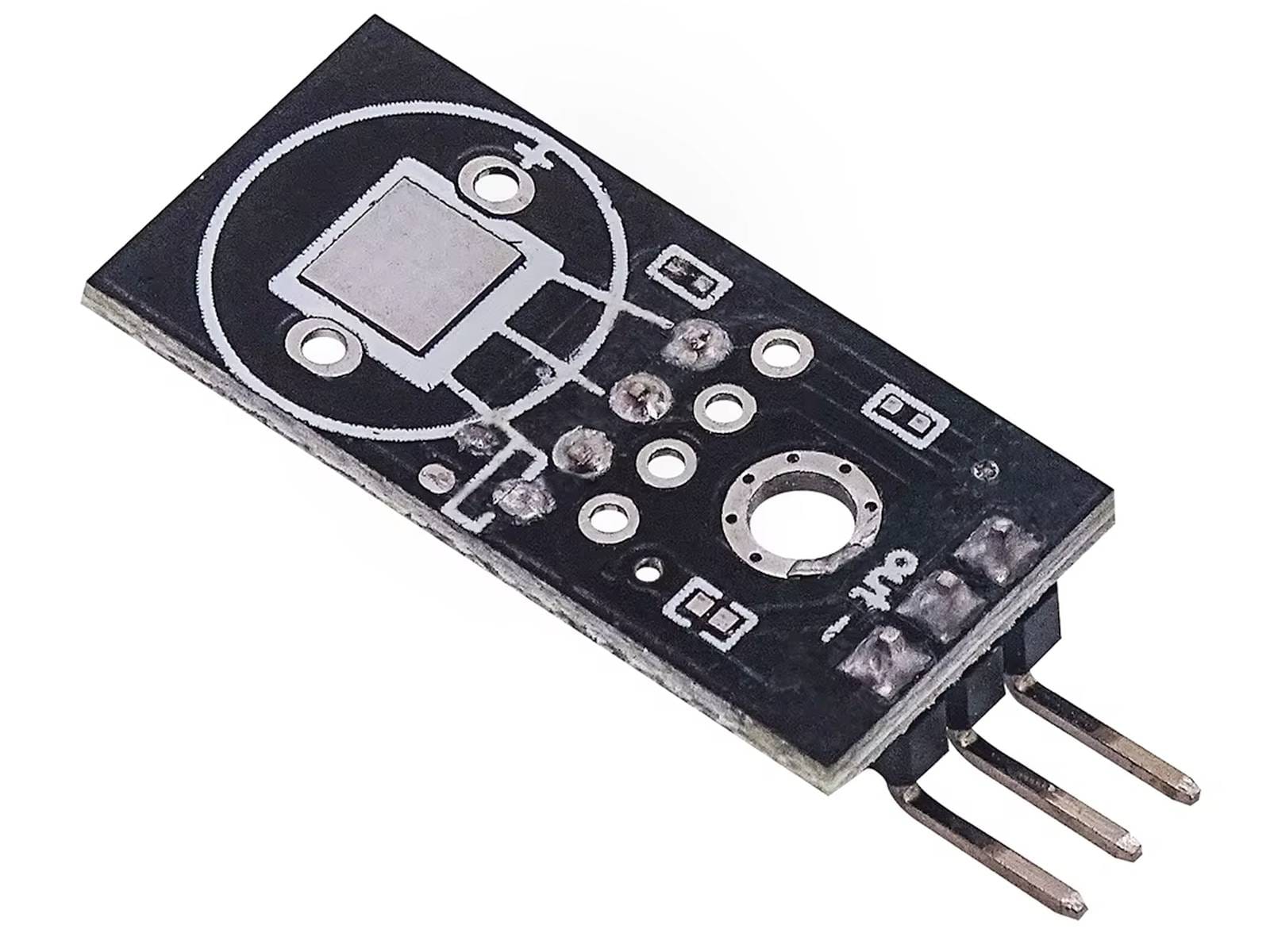

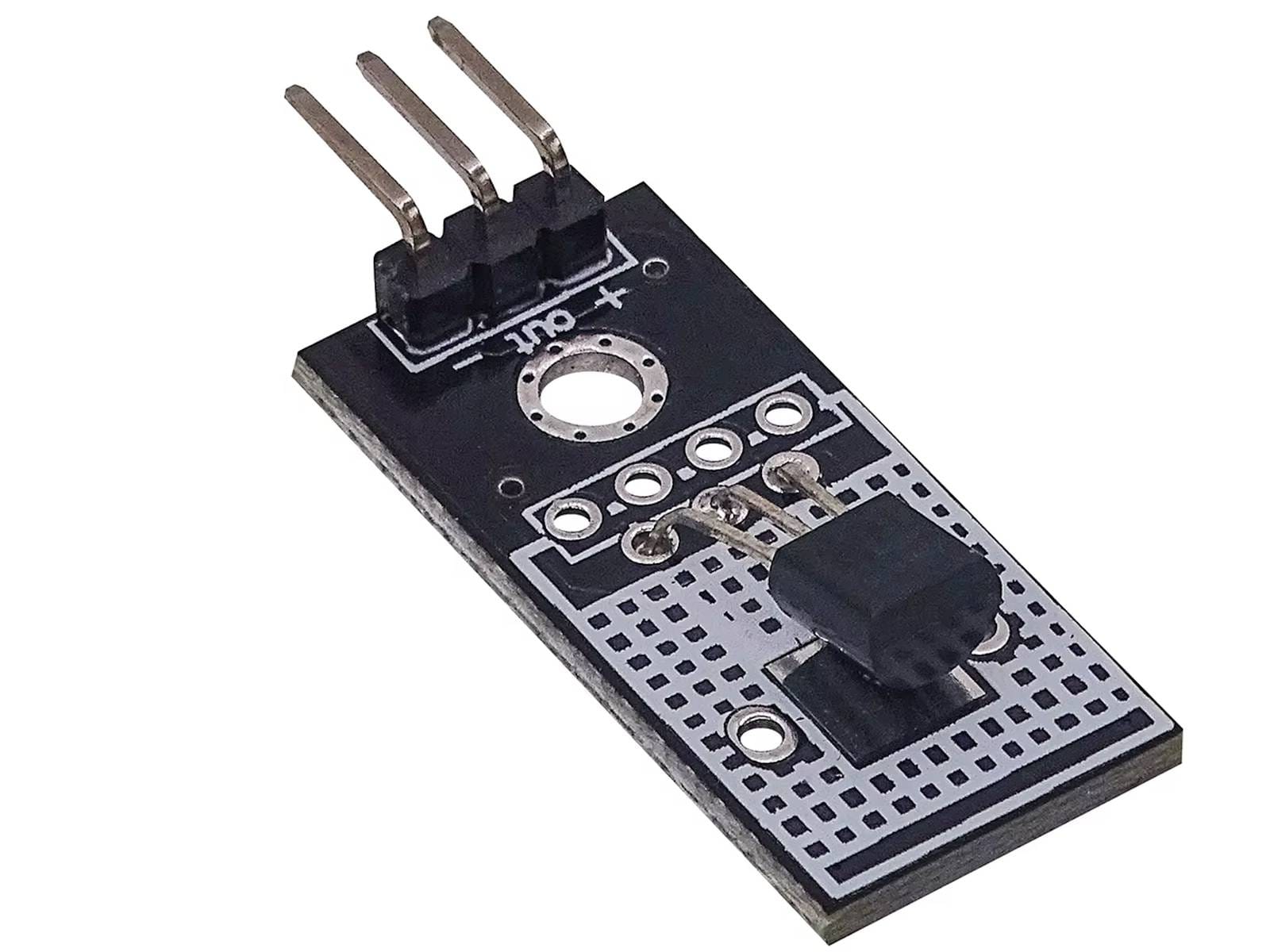

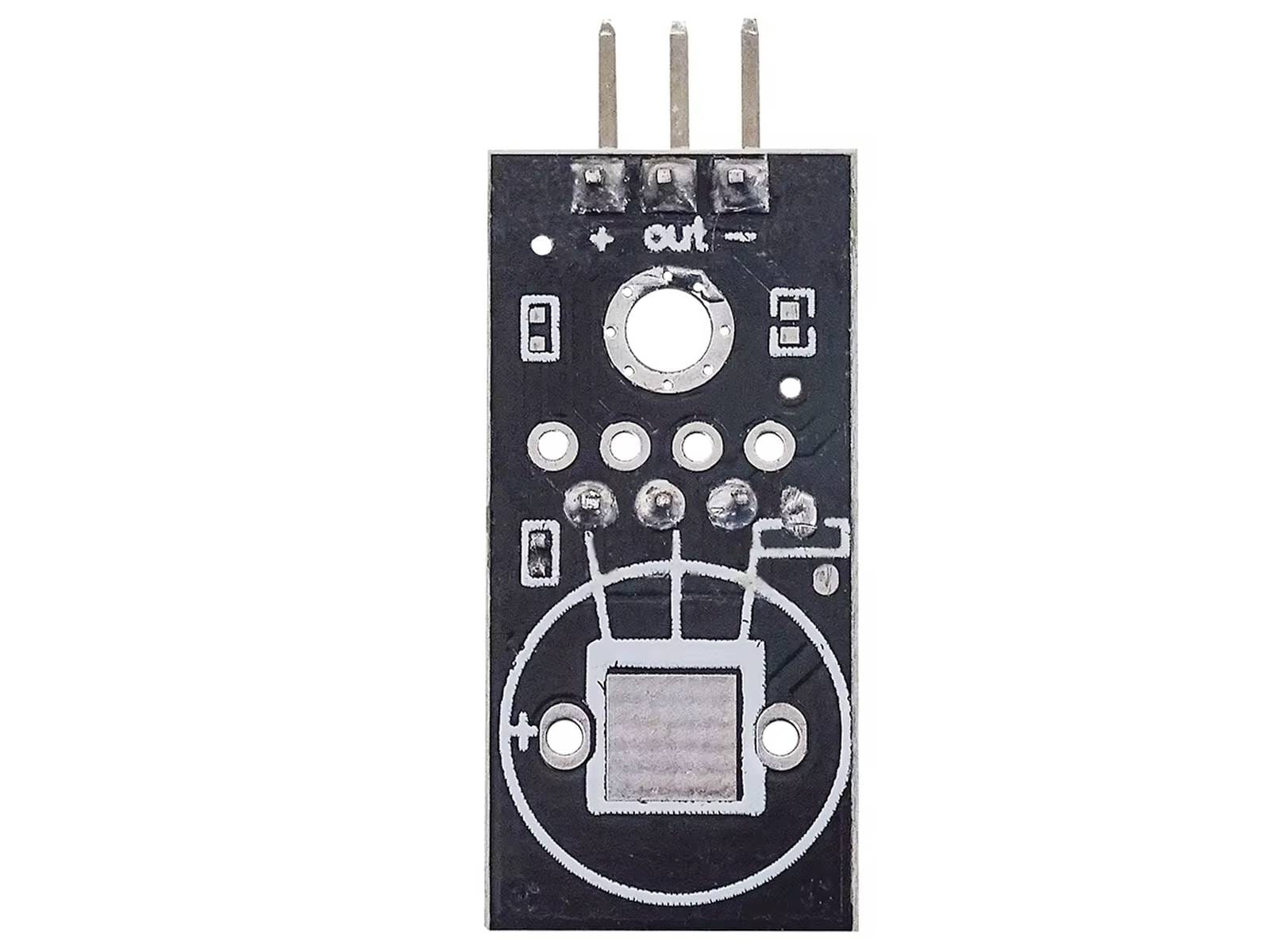

Ez az LM35D / LM35DZ típusra épülő hőmérséklet‑érzékelő modul egyszerű, megbízható és precíz megoldás, ha lineáris, analóg hőmérsékletjelet szeretnél nyerni mikrokontrolleres rendszerekhez. A kimeneti feszültség közvetlenül arányos a mért hőmérséklettel: minden Celsius‑fok változás 10 mV feszültségeltolódást eredményez. Nem szükséges bonyolult jelfeldolgozás, az értelmezés egyetlen művelettel elvégezhető.
Széles tápfeszültség‑tartományának köszönhetően (4–30 V DC) többféle tápról is működtethető, így rugalmasan beilleszthető számos céláramkörbe vagy prototípusba. Kompakt méretének és egyszerű rögzíthetőségének köszönhetően akár ipari környezetbe, akár tanulási célú mérőeszközbe is kiválóan illeszkedik.
Működési elv
A modul szíve az LM35 lineáris hőmérséklet‑érzékelő, amely a félvezető fizikai tulajdonságait használja fel a hőmérséklet érzékelésére. A szenzor kimenete analóg feszültség, amely minden egyes Celsius‑fok növekedésével pontosan 10 millivolttal nő.
Mivel a kimeneti jel már hőmérséklethez kalibrált és linearizált, nincs szükség digitális szenzornál megszokott jelfeldolgozásra vagy kompenzációra. A működés közben keletkező önmelegedése minimális, így folyamatos mérés esetén sem torzulnak jelentősen az adatok.
A modul kialakítása olyan, hogy stabil feszültségosztóval és szűréssel is rendelkezik, így zajérzékenyebb rendszerekben is megbízhatóan működik.
Felhasználási lehetőségek
- Arduino vagy ESP32 alapú vezérlésekben, ahol egyszerű hőmérsékletfigyelésre van szükség.
- Szellőztető és fűtésvezérlő rendszerekben, akár beltéren, akár kültéren.
- Műszeres hőmérsékletadat‑gyűjtéshez, laboratóriumi, oktatási vagy hobbi célra.
- Ipari felügyeleti rendszerekben, például villamos szekrények vagy motorok hővédelméhez.
- Környezeti állomásokban, ahol kis fogyasztású, megbízható érzékelőre van szükség.
- Makers projektekhez, például akváriumok, termosztátok, 3D nyomtatók hőfigyeléséhez.
Az LM35 szenzorcsalád jól dokumentált és széles körben használt elem a mérnöki gyakorlatban. Az Arduino, ESP32, STM32, Raspberry Pi és más népszerű platformok egyszerűen kezelik, akár saját könyvtár nélkül is, mivel az analóg jelet közvetlenül beolvashatják.
A modul több, megbízható gyártótól is elérhető, jellemzően egységes kialakítással és paraméterekkel. A stabil működés mellett alacsony energiaigénye is kiemelkedő, így akár napelemes vagy elemes alkalmazásokba is bátran integrálható.
Műszaki jellemzők
- Tápfeszültség: 4 – 30 V DC
- Áramfelvétel (üzemi): < 60 µA
- Kimeneti jel: analóg feszültség
- Érzékenység: 10 mV / °C
- Mérési tartomány (modul): 0 °C – 100 °C
- Mérési tartomány (szenzor chip): −55 °C – +150 °C
- Pontosság: ±0.5 °C (tipikus, 25 °C körül)
- Kimeneti impedancia: alacsony (terhelésbarát)
- Modul méret: kb. 28 × 12 × 10 mm
- Rögzítés: 1+2 db furat, csavarozható
- Csatlakozók: 3‑pin, GND – OUT (analóg) – VCC
Dokumentáció
- LM35 család adatlap
Az LM35DZ részletes specifikációt lsd. az adatlapban (THT, 0-100C,TO92) - LM35 mérési programok [TavIR Tudástár]
Csomag
- 1x LM35DZ mérőmodul
