Leírás
Az FM rádió vevő egy egyszerű típuskapcsolás. A HEX3653 chip szinte mindent tartalmaz a megfelelő vételhez. A kimenet kis teljesítményű – így egyszerű fülhallgatóval fogható a vétel. A vételt egyszerűen a vevőchip oldja meg – nem szükséges pontos frekvenciát ismerni – egyszerűen a fel/le gombokkal kereshető meg a következő csatorna. A hangerő szabályozása is hasonlóan történik.
Tipp: az FM mikrofonnal jól együttműködő adó-vevő páros építhető.
Az eszköz KIT, azaz összeépítést igényel!
Jellemzők
- Vételi sáv: 76-108 MHz
- Kimeneti teljesítmény: fülhallgató (névleges 2x16R)
- Tápfeszültség: ~3V (1XAA elem)
- 3.5″ Jack – fülhallgató kimenet (3pin)

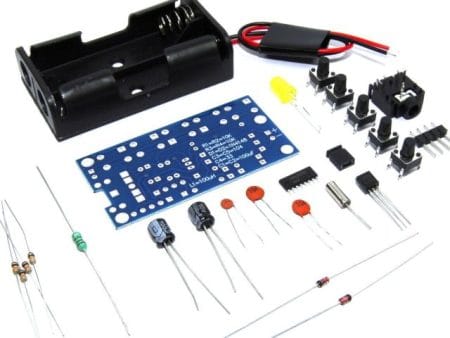

Alkatrész-lista
- R1..4 – 10k ellenállás
- D1..2 – 4148 dióda
- C3, C5 – 100nF/0.1uF kondenzátor (104 jelölés)
- C4 – 33pF kondenzátor
- C1, C2 – 100uF kondenzátor
- Nyomtatott áramköri lap
- Elemfoglalat, csatlakozók, tranzisztor,
- nyomógombok, kvarc, tekercs, HEX vevőIC
Dokumentáció

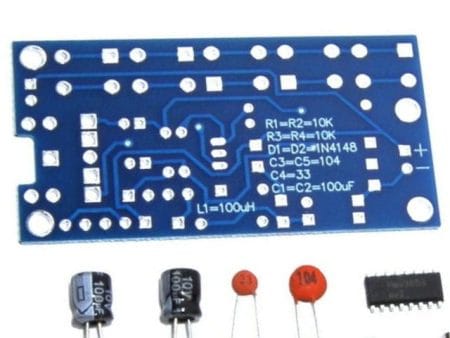

- Az áramköri lapon szitázva a beültetés
- Építési leírás (angol és magyar)
Csomag
- 1x FM vevő KIT készlet
