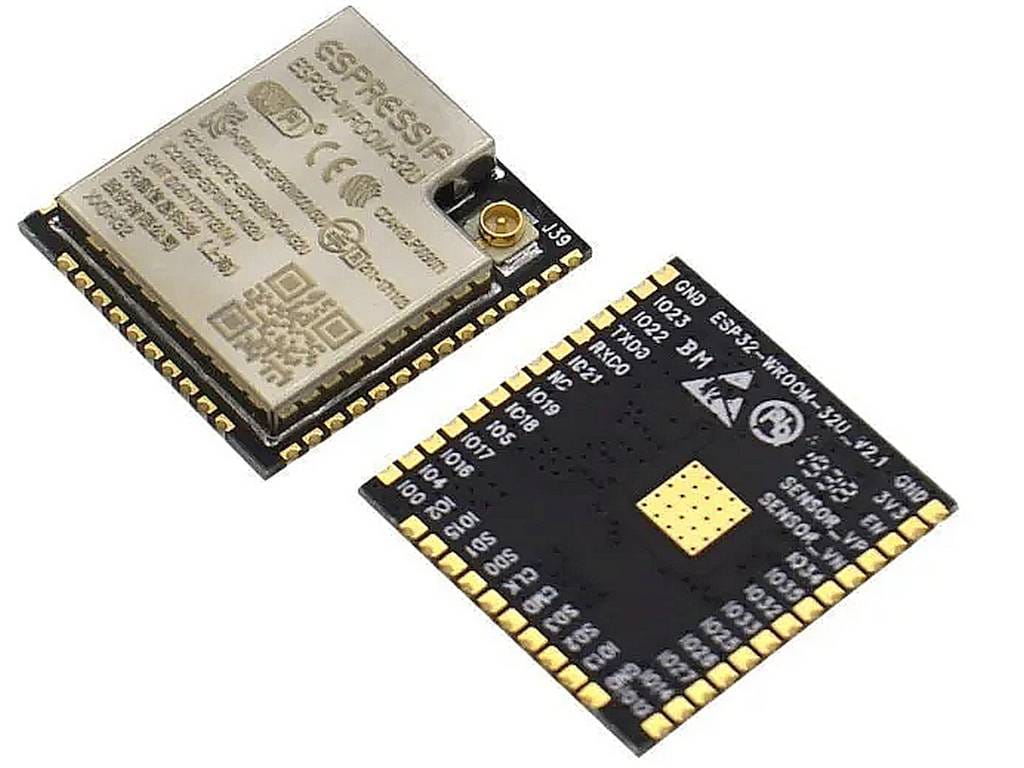

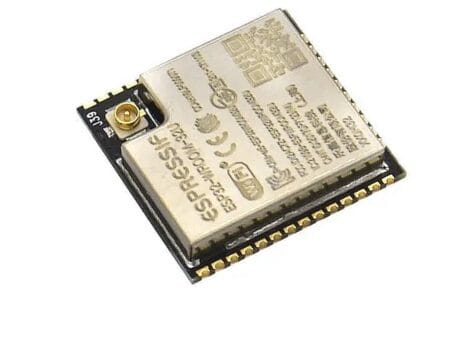

ESP32‑WROOM‑32U Wi‑Fi + Bluetooth modul (16 MB, uFl antenna)

Leírás

Ez az ESP32‑WROOM‑32U típusú modul az Espressif eredeti gyártmánya és beépített ESP32‑D0WD chip‑pal és 16 MB (128 Mbit) SPI flash memóriával és külső antennacsatlakozóval (U.FL / IPEX). A chip fejlett, kétmagos Xtensa LX6 architektúrára épül és maximálisan 240 MHz-en működve akár 600 DMIPS teljesítményt kínál. A flash tárhely – a standard 4 MB‑hez képest – négyszeres kapacitást jelent.

A külső antenna miatt a modul 50 Ω‑es impedanciára optimalizált RF‑kimenettel rendelkezik. Ez különösen amikor hasznos: nagyobb távolságon vagy speciális antennaelrendezés mellett szükséges megbízható Wi‑Fi/Bluetooth kapcsolatot biztosítani. Antenna nélkül a wifi‑jel gyenge lehet, használatát modulárisan javasolt antenna mellett.

A működési elv során az SPI flash közvetlenül csatlakozik a GPIO6‑11 lábakhoz, melyeket nem lehet más célra használni.

A modul teljes körűen támogatja a Wi‑Fi 802.11 b/g/n (akár 150 Mbps) működést és Bluetooth v4.2 BR/EDR és Bluetooth LE protokollokat.

Fő előnyök

• Többszörös flash kapacitás: 16 MB hely a nagyobb firmware‑k és OTA frissítések és adatkezelés számára
• Rugalmas antennarendszer: külső U.FL csatlakozó lehetővé teszi erősített és / vagy irányított antenna használatát
• Teljes Wi‑Fi + Bluetooth: a klasszikus ESP32 lapka tudásával és fejlett RF jellemzőkkel

Műszaki jellemzők

• Tápfeszültség: 3,0 V … 3,6 V
• Átlagos működési áram: kb. 80 mA
• Minimum tápforrás áram: legalább 500 mA
• SPI flash méret: 128 Mbit (16 MB), QSPI interfésszel
• Processzor mag: dual‑core Xtensa LX6, max. 240 MHz
• RAM / ROM: beépített 520 KB SRAM + 448 KB ROM
• Bluetooth: v4.2 BR/EDR + Bluetooth LE
• Wi‑Fi: 802.11 b/g/n, max. 150 Mbps és 20 dBm kimeneti teljesítmény
• RF csatlakozás: U.FL (IPEX) külső antenna, 50 Ω
• RF érzékenység: kb. –97 dBm Bluetooth LE vevő
• Üzemi hőmérséklet: ‑40 °C … +85 °C

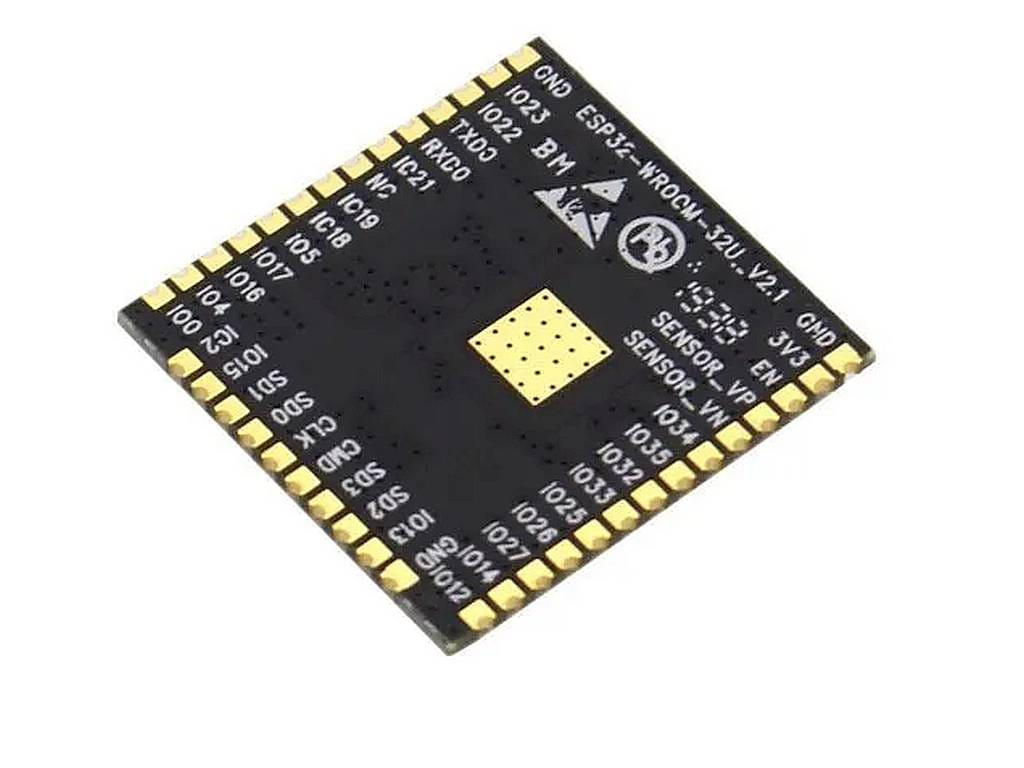

• Lábkiosztás: 38 GPIO a standard ESP‑WROOM formátumban, kivéve SPI flash lábakat (GPIO6‑11)
• Méretek: 18 × 19,2 × 3,2 mm (U.Fl változat)
• Gyártói tanúsítványok: FCC, CE‑RED, Wi‑Fi Alliance, Bluetooth BQB, RoHS/REACH integrált

Dokumentáció

• Gyári dokumentáció: ESP32‑WROOM‑32D & ‑32U datasheet v2.5 (Espressif Systems)
• Termékleírás flash‑variánsokkal: Modtronix ESP32-WROOM-32U 16MB leírás
• ESP32 család áttekintés: ESP32 Wikipédia szócikk

Csomag tartalma

• 1× ESP32‑WROOM‑32U modul (16 MB flash, külső antenna csatlakozóval)
