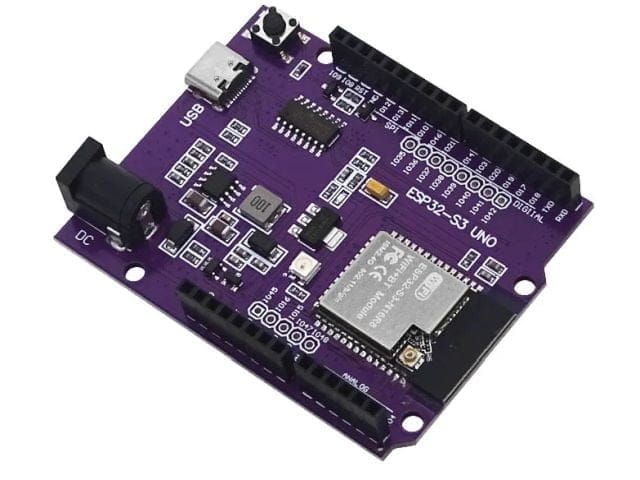

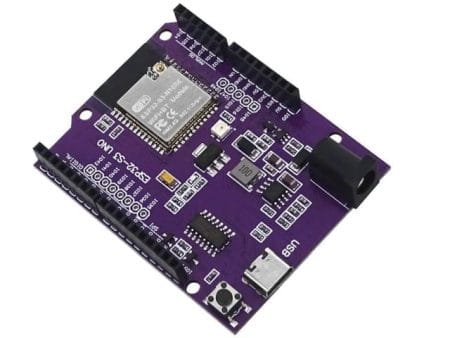

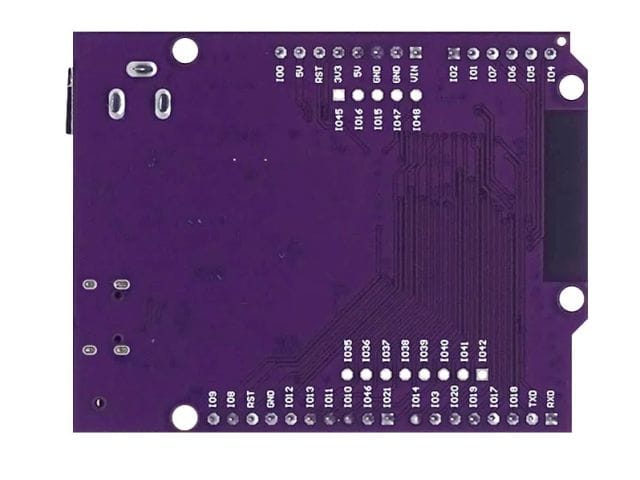

[Kifutott!] ESP32-S3 UNO (ESP-S3-WROOM-1-N16R8)

Leírás

A termék kifutott!
Helyettesítők: →ESP32 alaplapok.

Az eredeti Arduino család ARM illetve AVR chipjei már sokszor csak komplex átalakítással voltak használhatóak egyes célfeladatokra. Az ESP32 processzorcsalád a kedvező ár-érték-szolgáltatás mentén hamarosan az Arduiono fejlesztők egyik céljává vált. Az egyes NodeMCU kialakítások a korábbi Arduino kváziszabványos UNO formátumával nem voltak párosíthatóak. Ekkor előbb az ESP32 classic, majd a fejlettebb és nagyobb lehetőséget kínáló ESP32-S3 központi magra épülve vált elérhetővé.

Fontos: Az áramkör az Arduino-1.6.4 vagy későbbi sorozatával is együttműködik. A keretrendszerben telepíteni kell az ESP-32 kiegészítést az ESP-32 for Arduino oldalról.

Fejlesztési tippek: Az UNO AREF kivezetés a panelen a RESET lábbal egyezik meg, az IOREF kivezetés 5V-os!

Fontos! A lapkához csak a 3.3V kezelésére is alkalmas shield-ek csatlakoztathatóak! Azaz ami a Due lapkához, ESP32DUINO laphoz alkalmas, azok használhatóak ennél a lapnál is,. A standard csak 5V feszültségű shieldek I/O vonala 5V-os, ami a központi processzor károsodását okozhatja!

Processzor fő paramétek

• Típus: ESP32-S3-WROOM-1-N16R8
• Beépített SRAM: 512kB
• Beépített ROM: 384kB
• PSRAM: 8Mb
• Program/adat FLASH: 16Mb

UNO lap jellemzők

• ESP32-S3-WROOM-1 egy univerzális W-Fi + alacsony fogyasztású Bluetooth MCU modul, ESP32-S3 sorozatú chippel
• A modul gazdag periféria interfészekkel rendelkezik, beleértve a modul interfészt: SPI, LCD, kamera interfész, UART, I2C, I2S, infravörös távirányító, impulzusszámláló stb.
• Kétmagos, 32 bites LX7 mikroprocesszort alkalmaz 240 MHz-es működési frekvenciáig.
• A modul nagy teljesítményű neurális hálózati számítási és jelfeldolgozási képességekkel is rendelkezik, és számos alkalmazási forgatókönyvhöz alkalmas az AoT/IoT területén.
• Az ESP32-S3-WROOM-1 PCB beépített antennát használ, amely számos alkalmazással rendelkezik, és képes működni, például ébresztőszó-érzékelés és hangutasítás-felismerés, arcfelismerés és -felismerés, intelligens otthon, intelligens készülékek, intelligens vezérlőpanelek, okos hangszórók stb.

 Részletes jellemzők

CPU és chip memória

• Beépített ESP32-S3 sorozatú chip, Xtensa kétmagos 32 bites LX7 mikroprocesszor (támogatja az egypontos lebegőpontos működési egységet)
• Akár 240 MHz órajel
• 384 KB ROM
• 512 KB SRAM
• 16 KB RTC SRAM
• 8 MB PSRAM

Wi-Fi

• 802.11 b/g/n
• Akár 150 Mbps adatsebesség 802.11n módban
• Keretkezelés (TX/RX A-MPDU, TX/RX A-MSDU)
• Frekvenciatartomány: 2412 ~ 2484 MHz

Bluetooth

• Bluetooth Low Energy (Bluetooth LE: Bluetooth 5. Bluetooth mesh)
• A sebesség 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps
• 2. csatornaválasztási algoritmus
• A Wi-Fi és a Bluetooth egymás mellett létezik, és ugyanazon az antennán osztoznak

Perifériák

• GPIO,
• SPI,
• LCD,
• kamera interfész,
• UART,
• IIC,
• l2S,
• infravörös távirányító,
• impulzusszámláló,
• LED~PWM,
• USB1.1 OTG (kivezetésen).

Antenna

• Beépített PCB antenna (ESP32-S3-WROOM-1)
• Opcionális uFL csatlakozás

UNO kialakítás szolgáltatás

• ESP-32 központi mikrokontroller,
• Külső tápfeszültség 7..12 V (max. 6-20V),
• 14 digitális ki/bemenet (PWM-képes),
• 6 analóg bemenet,
• 2×240 Mhz órajel,
• CH340/CH341 illesztőchip,
• Integrált Neopixel RGB LED
• Kapcsolóüzemű 3.3V tápellátás
• USB-C soros vonali csatlakozás.

Csomag

• 1x ESPDuino-32 S3 (ESP32-S3 UNO) alappanel,
• 1x USB kábel (USB-C).

Dokumentáció

• CH340/CH341 driver
