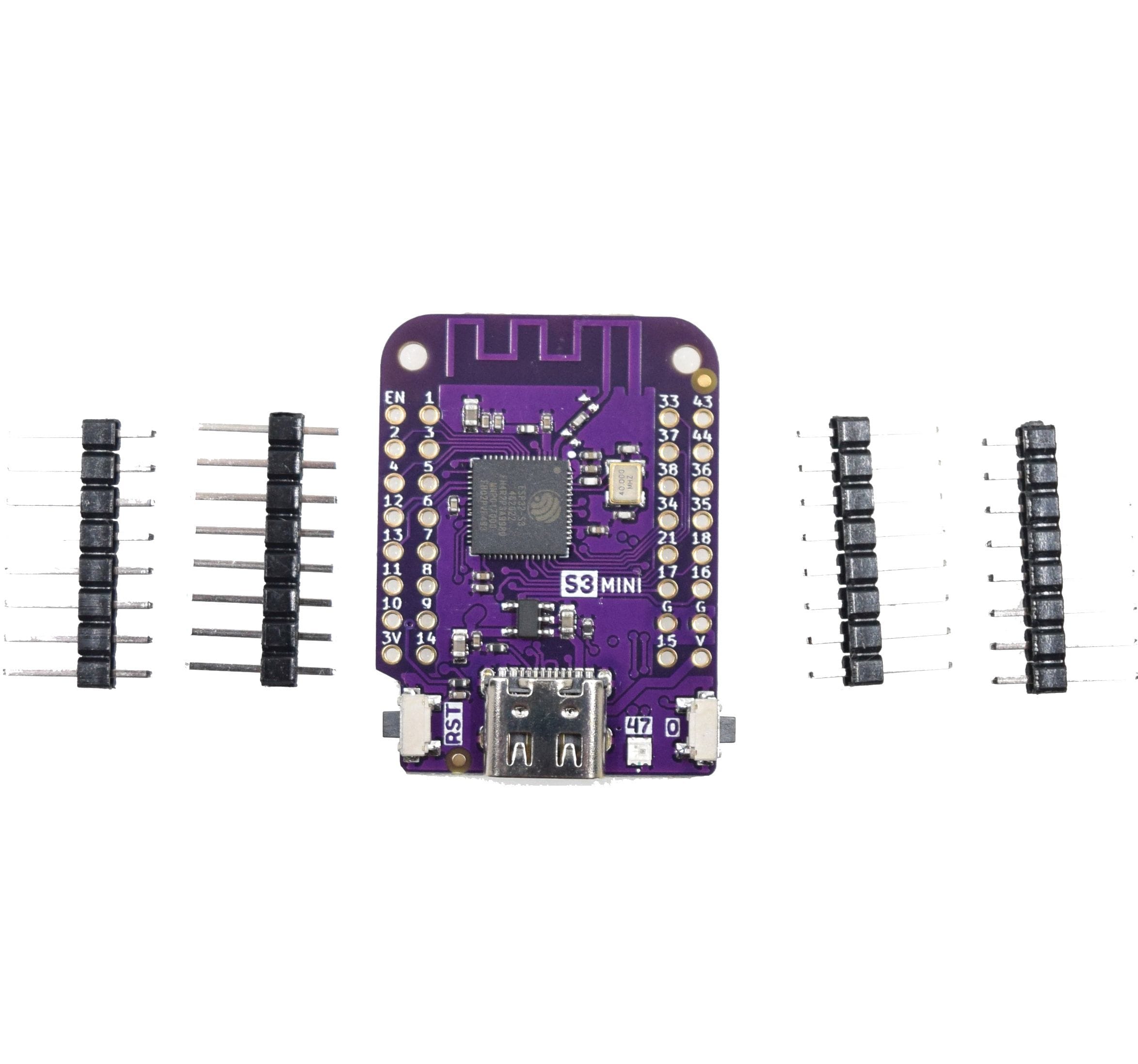

Lila LOLIN S3 MINI ESP32-S3 fejlesztőpanel USB-C csatlakozóval, forrasztható tüskesorokkal és furatsorokkal, WiFi Bluetooth mikrokontrolleres vezérléshez, Arduino projekt kezdőknek, kompakt IoT prototípus építéséhez műhelyes tanuláshoz.

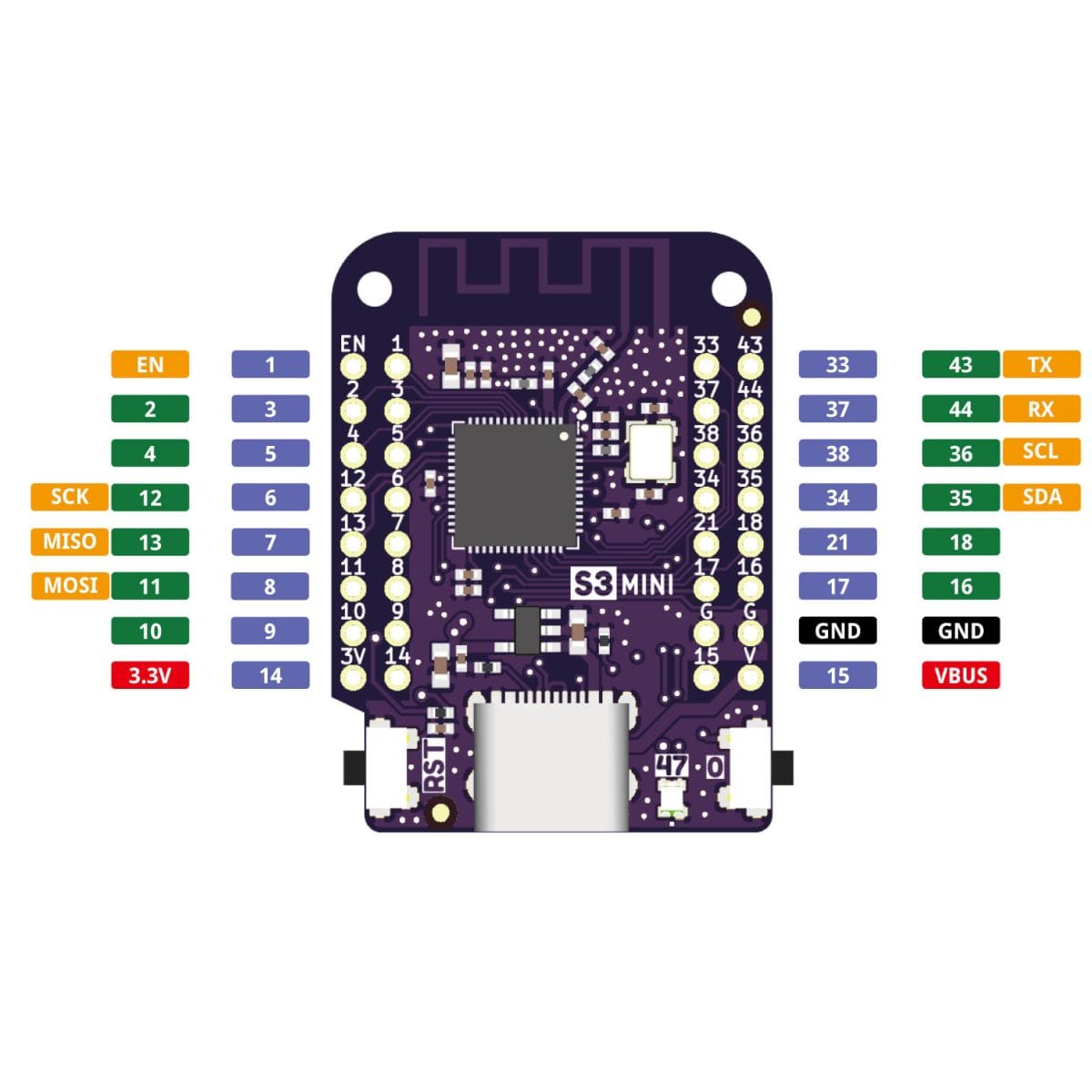

LOLIN feliratú ESP32-S3 alaplap lila NYÁK-on, USB-C csatlakozóval, integrált antennával és kétoldali furatsorral, elektronikai prototípus breadboardon történő építéséhez, WiFi Bluetooth vezérlés tanulásához kezdő műhelymunkához is.

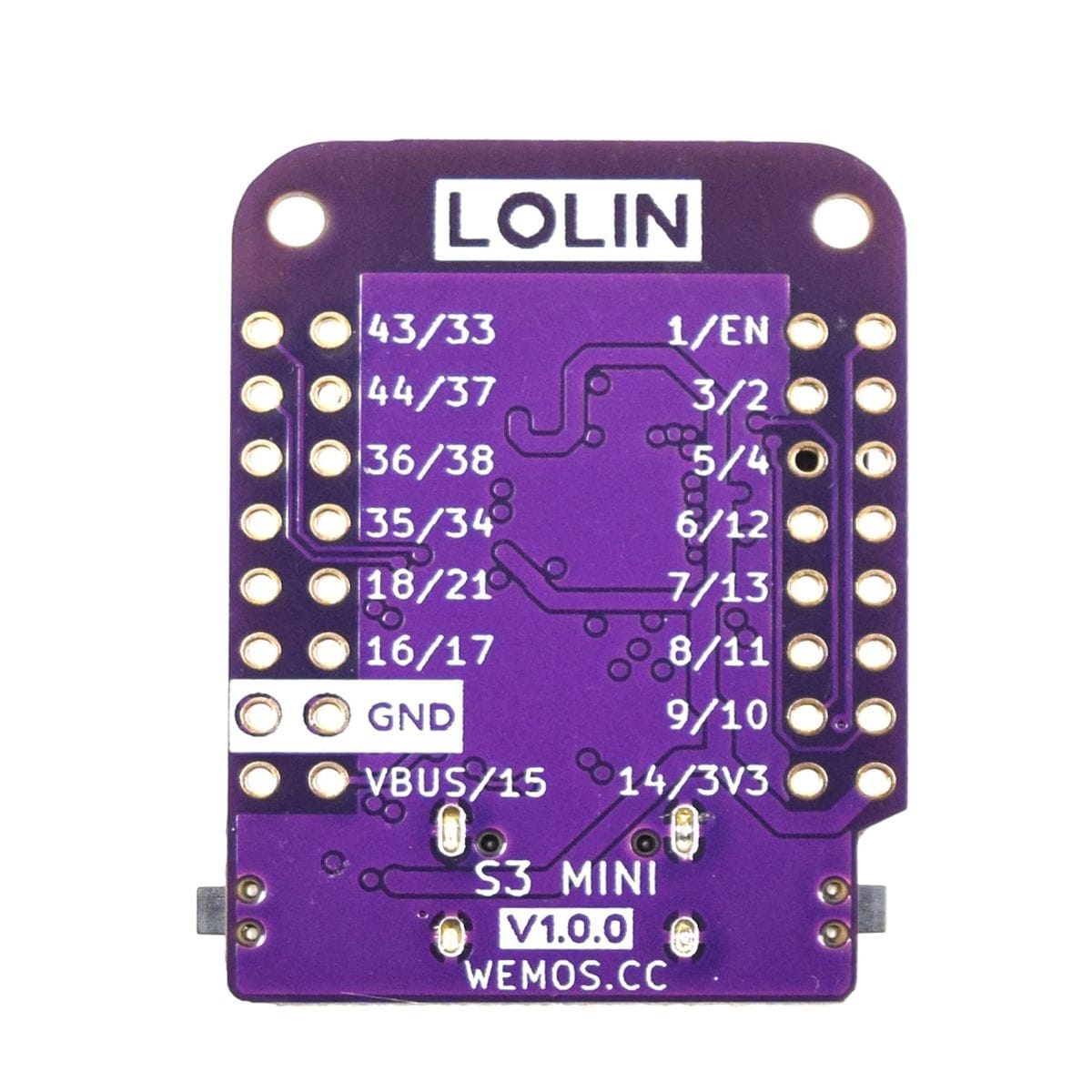

Kompakt lila S3 MINI ESP32-S3 modul USB-C porttal, oldalsó GPIO furatokkal és tüskesor csatlakozókkal, szenzor bekötése Arduino panelhez jellegű próbákhoz, kezdő műhelyprojektekhez, IoT vezérlések tanulásához.

ESP32/D1 WiFi/BT-BLE modul alappanel (ESP32-S3 mini)

4.450Ft (3.504Ft+ÁFA)

A ESP32/D1 WiFi/BT-BLE modul alappanel (ESP32-S3 mini) egy WEMOS LOLIN S3 Mini formátumú ESP32-S3 fejlesztőpanel USB-C csatlakozással, WiFi kapcsolattal és Bluetooth LE támogatással. ESP32-S3FH4R2 vezérlőre épül, 4 MB Flash és 2 MB PSRAM memóriával, 3.3 V logikai szinttel, 27 I/O kivezetéssel, valamint Arduino, MicroPython, ESP-IDF és PlatformIO használathoz. D1 mini jellegű mérete miatt próbapaneles és saját hordozópaneles prototípushoz is jó. Döntés előtt ellenőrizni kell a pinoutot, a tápellátást és a D1 mini shield kompatibilitást. Nem klasszikus Bluetooth SPP panel, hanem Bluetooth LE-s ESP32-S3 vezérlő.

19 készleten

Cikkszám: T24786 Kategória: EspressIf (ESP32/ESP8266) Márka: Wemos/Lolin

Cikkszám: T24786

Leírás

A ESP32/D1 WiFi/BT-BLE modul alappanel (ESP32-S3 mini) egy kisméretű, USB-C csatlakozású ESP32-S3 fejlesztőpanel, amely WiFi-s és Bluetooth LE-s mikrokontrolleres projektekhez ad gyorsan használható alapot. Akkor érdemes kézbe venni, ha az ESP8266 D1 mini méretvilága tetszik, de több számítási tartalékra, modernebb ESP32-S3 perifériákra, PSRAM-ra vagy USB-s lehetőségekre van szükség.

A panel lelke az ESP32-S3FH4R2 vezérlő. A 4 MB Flash és 2 MB PSRAM miatt nem csak egyszerű LED-villogtatós feladatokra alkalmas, hanem webes kezelőfelület, adatgyűjtés, kijelzős vezérlés, MicroPython próba vagy több könyvtárat használó Arduino projekt alatt is több mozgásteret ad, mint a kisebb memóriájú vezérlők.

A ESP32/D1 WiFi/BT-BLE modul alappanel (ESP32-S3 mini) D1 mini jellegű, 2.54 mm raszterű kialakítása miatt jól használható próbapanelen, oktatási környezetben és saját hordozópanelben is. A döntő paraméterek itt nem csak a WiFi és a processzorórajel, hanem a 3.3 V logikai szint, a kivezetett lábak száma, a PSRAM megléte és az, hogy a Bluetooth rész Bluetooth LE – nem klasszikus soros Bluetooth kiváltó.

Az első korlát: a D1 mini forma nem jelenti azt, hogy minden régi D1 mini shield gond nélkül működik vele. A lábkiosztást, a tápellátást és a használt GPIO-kat mindig ellenőrizni kell, különösen akkor, ha relét, kijelzőt, I2C/SPI modult vagy saját NYÁK-ot kötsz rá.

Hol van a helye?

A ESP32/D1 WiFi/BT-BLE modul alappanel (ESP32-S3 mini) a vezérlő szerepét tölti be egy kisebb IoT vagy beágyazott rendszerben. Szenzorokat olvas, kimeneteket vezérel, WiFi-n kommunikál, Bluetooth LE eszközökkel tarthat kapcsolatot, és USB-C-n keresztül programozható.

Egy Arduino UNO jellegű 5 V-os vezérlőhöz képest más gondolkodást igényel: itt a logikai szint 3.3 V, a vezeték nélküli kapcsolat beépített, a memória nagyobb, a perifériák pedig ESP32-S3 oldalon sokkal rugalmasabban rendelhetők a lábakhoz. Ez kényelmes prototípusnál, de fix beépítésnél a pinválasztást nem szabad az utolsó pillanatra hagyni.

Azaz a ESP32/D1 WiFi/BT-BLE modul alappanel (ESP32-S3 mini) egy WEMOS LOLIN S3 Mini formátumú, ESP32-S3FH4R2 alapú, USB-C-s WiFi és Bluetooth LE fejlesztőpanel 4 MB Flash és 2 MB PSRAM memóriával.

Így épül be a megoldásba

A ESP32/D1 WiFi/BT-BLE modul alappanel (ESP32-S3 mini) USB-C kábelen keresztül programozható, majd a kész alkalmazás önálló vezérlőként fut rajta. Fejlesztéskor Arduino IDE, PlatformIO, MicroPython vagy ESP-IDF használható, attól függően, hogy gyors prototípus, oktatási példa vagy mélyebb ESP32-S3 projekt készül.

A külső modulok a 2.54 mm-es tüskesorokra csatlakoznak. I2C szenzor, SPI kijelző, UART periféria, digitális bemenet, PWM kimenet vagy analóg mérés is megoldható, de minden esetben a tényleges pinoutot kell nézni. Az ESP32-S3-nál több funkció átrendezhető, viszont vannak indítási, USB-s és belső memóriahasználathoz kötött lábak, amelyeket nem jó véletlenszerűen terhelni.

Tápellátás fejlesztés közben jellemzően USB-C-ről érkezik. Beépített rendszerben a 3.3 V-os működési logikát, a WiFi adás alatti áramigényt és a stabil tápot együtt kell kezelni. Gyenge USB kábel vagy zajos táp furcsa feltöltési hibát, újraindulást vagy WiFi kapcsolatvesztést okozhat.

Tipikus helyzetek, ahol beválik

WiFi-s hőmérséklet-, páratartalom- vagy környezeti adatgyűjtő készítése.
MicroPython oktatási panelként ESP32-S3 kipróbálásához.
Arduino IDE-s IoT projekt, ahol kevés a hely, de kell WiFi és több memória.
Webes kezelőfelületet adó kis vezérlő készítése reléhez, LED-hez vagy szenzorhoz.
BLE beacon, BLE szenzor vagy mobilalkalmazással kommunikáló kísérleti eszköz.
I2C vagy SPI kijelzős minivezérlő prototípusa.
D1 mini méretű saját hordozópanel fejlesztése, ha az ESP8266 már szűk keresztmetszet.
USB-s funkciókkal kísérletező ESP32-S3 projekt, ahol az USB-C csatlakozás előny.

Mire kell figyelni beüzemeléskor?

Mire figyelj?	Mit okoz?
Adatképes USB-C kábelt használsz?	Csak töltésre való kábellel a panel tápot kaphat, de a számítógép nem látja programozható eszközként.
3.3 V-os logikai szinthez illeszted a külső modulokat?	5 V-os jel közvetlen bekötése GPIO hibához vagy panelkárosodáshoz vezethet.
A kiválasztott fejlesztőkörnyezet ESP32-S3 támogatású?	Régi Arduino ESP32 csomaggal vagy rossz board beállítással fordítási és feltöltési gond jelentkezhet.
D1 mini shieldet használsz?	A mechanikus illeszkedés nem garantálja, hogy a shield pinjei ugyanazt a funkciót kapják, mint ESP8266 D1 mini alatt.
Kell a Bluetooth klasszikus soros kapcsolat?	A panel Bluetooth LE irányú, ezért klasszikus SPP-s Bluetooth modul kiváltására nem ez a jó út.
Saját NYÁK-ba tervezed?	A pontos lábkiosztást, méretet, USB-C helyét és antenna környezetét még a rajzolás előtt rögzíteni kell.
WiFi adás közben stabil a táp?	Gyenge tápellátásnál újraindulás, bizonytalan WiFi kapcsolat vagy feltöltési hiba jelenhet meg.

Döntés előtt ellenőrizendő adatok

Memóriaigény: a 4 MB Flash és 2 MB PSRAM sok hobbiprojekthez kényelmes, de nagy webes felülethez, kamerás feldolgozáshoz vagy nagy fájlrendszerhez lehet, hogy nagyobb Flash/PSRAM változat kell.
Bluetooth igény: a ESP32/D1 WiFi/BT-BLE modul alappanel (ESP32-S3 mini) Bluetooth LE feladatokra való, nem klasszikus Bluetooth soros modul helyettesítésére.
Lábszám és pinout: a 27 I/O jól hangzik, de a ténylegesen szabadon használható lábakat a saját kapcsolás szempontjából kell végignézni.
Tápellátás: USB-C-ről fejlesztéshez kényelmes, de beépített rendszerhez stabil, WiFi csúcsáramot is bíró táp kell.
Környezeti feltétel: a TavIR oldalon -20 és +75 °C szerepel, de kültéri vagy ipari doboznál a táp, pára, antennahely és ház hőterhelése is számít.
Fejlesztőkörnyezet: Arduino alatt friss ESP32 csomag, MicroPython alatt megfelelő firmware, PlatformIO alatt lolin_s3_mini board az ésszerű indulópont.
Shield kompatibilitás: régi D1 mini kiegészítőknél ellenőrizni kell a tápot, GPIO kiosztást és könyvtártámogatást.

Használati korlátok és mikor ne ezt válaszd

Ne ezt válaszd, ha 5 V-os logikai szintű Arduino környezetet akarsz közvetlen, illesztés nélküli szenzorokkal.
Ne ezt válaszd, ha klasszikus Bluetooth SPP soros kapcsolat kell régi Androidos terminálprogramhoz.
Ne ezt válaszd, ha Ethernet, LoRa, RS485 vagy ipari leválasztás már a panelen kell.
Ne ezt válaszd, ha nagyon sok kivezetett GPIO kell, és a D1 mini méret túl szűk.
Ne ezt válaszd, ha kezdőként teljesen kész, bekötés nélküli oktatókészletet keresel; ez fejlesztőpanel, a külső elemeket neked kell illeszteni.
Ne ezt válaszd, ha akkumulátoros, hónapokig alvó szenzort építesz anélkül, hogy külön megterveznéd a fogyasztást, a tápszabályzást és az ébresztést.

Műhelymegfigyelés

ESP32-S3 panelnél a legtöbb első hibát nem a kód okozza, hanem három apróság: rossz USB-C kábel, régi board csomag vagy 5 V-os modul közvetlen GPIO-ra kötve. A ESP32/D1 WiFi/BT-BLE modul alappanel (ESP32-S3 mini) akkor hálás panel, ha a beüzemelést nem a végleges bekötéssel kezded, hanem először egy üres feltöltési próbával, majd egy egyszerű WiFi és egy egyszerű GPIO teszttel.

Műszaki jellemzők

Panelcsalád:	WEMOS LOLIN S3 Mini
Központi vezérlő:	ESP32-S3FH4R2
Processzor:	Xtensa LX7, kétmagos, legfeljebb 240 MHz
Flash memória:	4 MB
PSRAM:	2 MB
WiFi:	2.4 GHz, 802.11 b/g/n
Bluetooth:	Bluetooth LE
Logikai szint:	3.3 V
Tápellátás:	5 V USB-C felől, belső 3.3 V működés
Áramfelvétel:	legfeljebb 240 mA WiFi adásnál
Kivezetések:	27 I/O
Beépített LED:	1 x RGB LED, IO47
Perifériák:	ADC, DAC, I2C, SPI, UART, USB OTG
Fejlesztőkörnyezet:	Arduino, MicroPython, ESP-IDF, PlatformIO
USB csatlakozó:	USB-C
Méret:	34.3 x 25.4 mm
Tömeg:	kb. 3 g
Működési hőmérséklet:	-20 – +75 °C
Lábkiosztás:	a panelen szitázva

Dokumentáció

Gyártói honlap (LoLin)

Csomag

1 x ESP32/D1 WiFi/BT-BLE modul alappanel (ESP32-S3 mini)
1 x tüskesor csatlakozó

További információk

Tömeg	0,03 kg
Méretek	6 × 3 × 1 cm
Cikkszám	T24786
Chipkészlet	ESP32-S3
Kialakítás	Wemos D1
Tápfeszültség [V]	3.3V, 5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„ESP32/D1 WiFi/BT-BLE modul alappanel (ESP32-S3 mini)” értékelése elsőként

Kérdés: Mire való az ESP32/D1 WiFi/BT-BLE modul alappanel (ESP32-S3 mini)?
Válasz: Az ESP32/D1 WiFi/BT-BLE modul alappanel (ESP32-S3 mini) WiFi-s és Bluetooth LE-s mikrokontrolleres projektek vezérlőpanelje. Szenzorolvasásra, adatküldésre, webes kezelőfelülethez, oktatáshoz és prototípus építéshez használható.

Kérdés: Miben más az ESP32-S3 mini panel, mint egy ESP8266 D1 mini?
Válasz: Az ESP32-S3 erősebb vezérlő, több modern perifériát, USB OTG lehetőséget és Bluetooth LE támogatást ad. A D1 mini méret ismerős lehet, de a pinout és a könyvtártámogatás nem minden esetben azonos az ESP8266-os panelekkel.

Kérdés: Használható Arduino IDE alatt az ESP32/D1 WiFi/BT-BLE modul alappanel (ESP32-S3 mini)?
Válasz: Igen, Arduino IDE alatt használható, de ESP32-S3-at támogató ESP32 board csomag kell hozzá. Beállításkor WEMOS/LOLIN S3 jellegű boardot vagy kompatibilis ESP32-S3 konfigurációt kell választani.

Kérdés: MicroPython futtatható ezen az ESP32-S3 mini fejlesztőpanelen?
Válasz: Igen, a panel MicroPython használatra is alkalmas. Firmware frissítésnél a megfelelő ESP32-S3 firmware-t, esptoolt és a helyes soros portot kell kiválasztani.

Kérdés: A Bluetooth része klasszikus Bluetooth vagy Bluetooth LE?
Válasz: Az ESP32/D1 WiFi/BT-BLE modul alappanel (ESP32-S3 mini) Bluetooth LE irányú panel. Régi, klasszikus Bluetooth SPP soros kapcsolat kiváltására nem ezt érdemes tervezni.

Kérdés: 5 V-os szenzort közvetlenül rá lehet kötni a GPIO lábakra?
Válasz: Nem ajánlott. A GPIO logikai szint 3.3 V, ezért 5 V-os kimenetű szenzornál vagy modulnál szintillesztésre van szükség.

Kérdés: Miért hasznos a 2 MB PSRAM az ESP32-S3 mini panelen?
Válasz: A 2 MB PSRAM nagyobb pufferekhez, webes felülethez, kijelzős projektekhez és összetettebb programokhoz ad tartalékot. Nem minden egyszerű program használja ki, de gyorsan jól jöhet, ha több könyvtár vagy nagyobb adatkezelés kerül a projektbe.

Kérdés: Minden D1 mini shield működik az ESP32/D1 WiFi/BT-BLE modul alappanel (ESP32-S3 mini) panellel?
Válasz: Nem biztos. A mechanikai méret és a 2.54 mm-es csatlakozósor segíthet, de a tápellátást, a pinoutot és a használt könyvtárat külön ellenőrizni kell.

Kérdés: PlatformIO alatt milyen board beállítással érdemes indulni?
Válasz: PlatformIO alatt a WEMOS LOLIN S3 Mini board ID-ja a lolin_s3_mini. Saját eltérésnél a board beállításokat a projekt konfigurációjában lehet pontosítani.

Kérdés: Mitől nem látja a számítógép az USB-C-s ESP32-S3 mini panelt?
Válasz: Gyakori ok a csak töltésre való USB-C kábel, hiányzó vagy rossz driver, illetve a nem megfelelő board beállítás. Első próbához rövid, adatképes USB kábel és friss ESP32 fejlesztői csomag ajánlott.

Kérdés: Kell külön antennát venni ehhez a panelhez?
Válasz: Nem, a panel beépített antennával készül. Beépített doboznál arra kell figyelni, hogy fémház vagy rossz antennaelhelyezés ne árnyékolja le a WiFi és Bluetooth LE kapcsolatot.

Kérdés: Milyen dokumentációt érdemes megnézni saját NYÁK tervezése előtt?
Válasz: Saját hordozópanelhez a WEMOS S3 Mini méretrajz, kapcsolási rajz és a pin dokumentáció a kiindulópont. A panel szitázását is ellenőrizni kell, mert a rosszul választott GPIO később nehezen javítható.
