Leírás
A motor teljesítmény-vezérlésének igénye egyidős az Arduino rendszerek robotikai felhasználásával.

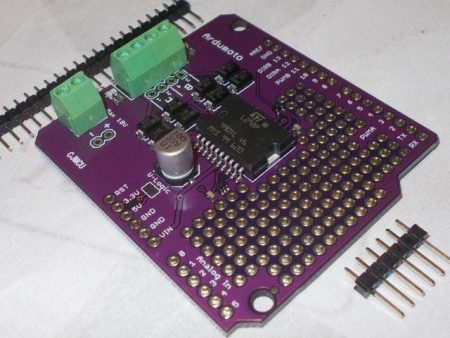

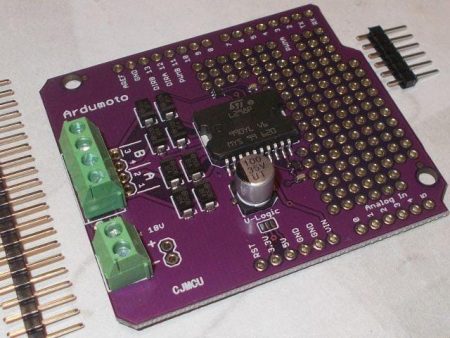

Az L298 céláramkörre épülő prototípus-fejlesztési területtel rendelkező Motorshield könnyű illesztést valósít meg – legyen akár DC, akár léptetőmotor meghajtásról szó. A motorok irányát független LED-ek jelzik vissza.
Szolgáltatások
- Vezérlés: Független, dupla H-híd meghajtás,

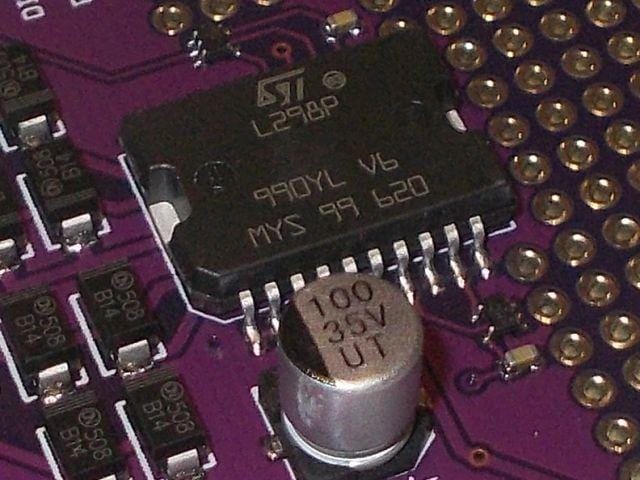

- Vezérlőchip: L298N,
- Logikai áramkör feszültség: 3V vagy 5V,
- Logikai oldal áramfelvétel: 0-36mA,
- Kapcsolt motorfeszültség: 7V-18V,
- Maximális motoráram: 2A/H-híd,
- Működési hőfoktartomány: -20..+135 fok,
- Maximális teljesítmény: 25W,
- Tömeg: 45g,
- Modulméret: 58 x 53mm.
Csatlakozó
A lapkán található 3.3V / 5V forrasz-jumperrel a logikai áramköri rész tápfeszültsége állítható be. Fontos! A mikrokontroller I/O feszültsége és a kiválasztott logikai áramköri feszültségnek azonosnak kell lennie!
- D3 – A-híd PWM,
- D11 – B-híd PWM,
- D12 – A-híd iránybeállítás,
- D13 – B-híd iránybeállítás.
