UNO alaplap integrált szenzor-kivezetésekkel (M328P, USB-C)

Leírás

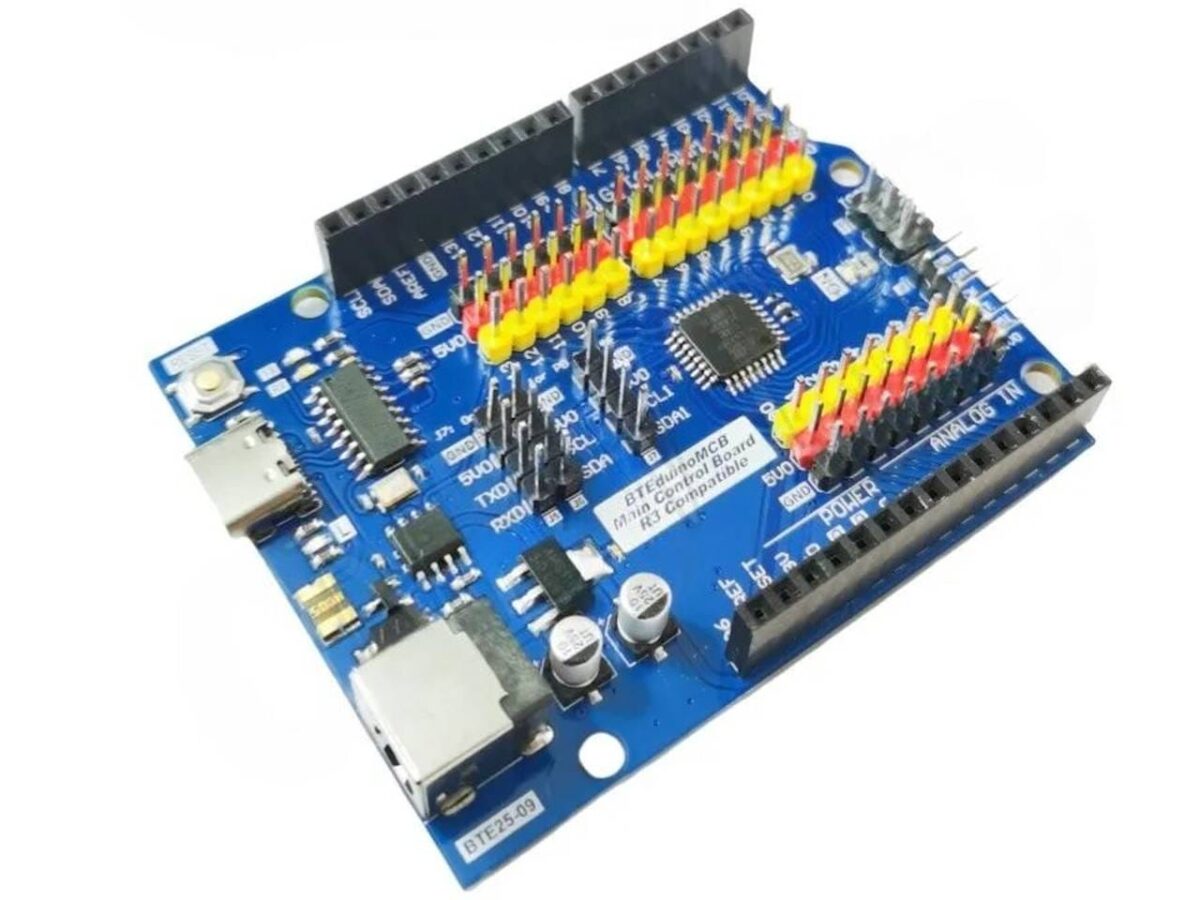

A BTEduinoMCB (BTE25‑09 M328P) egy Arduino UNO R3‑kompatibilis vezérlőpanel, amely ATmega328P mikrovezérlővel rendelkezik, és ideális belépőszintű prototípusfejlesztéshez. Alacsony költségű, mégis teljes funkcionalitással bíró megoldás – különösen hasznos azok számára, akik Arduino-alapú projektekhez keresnek megbízható és olcsó alternatívát.

A BTEduinoMCB működése megegyezik az Arduino UNO R3‑éval, ahol az ATmega328P mikrovezérlő bootloaderrel van ellátva, így a programozás közvetlenül az Arduino IDE-ből történhet. A tápellátás történhet a USB-C porton keresztül vagy külső tápegységgel (tipikusan 7–12 V táplálással). A board CH340G USB‑soros átalakítót használ, amely támogatja a számítógépes kommunikációt. A panel tartalmazza a szokásos digitális és analóg IO‑csatlakozókat, reset-gombot, ICSP header-t – éppen úgy, mint az UNO R3.

Különlegessége a kivezetett szenzorkialakítású csatlakozók, az I2C és soros kommunikáció kivezetése, valamint a ICSP 2×3 csatlakozás mellett a 1×6 kivezetése is!

Az Arduino UNO R3 az egyik legstabilabb és legszélesebb körben használt mikrokontroller-platform; dokumentációja bőségesen elérhető Arduino hivatalos oldalán és más forrásokban. Az UNO‑kompatibilis panelek, különösen a CH340G-s USB‑interfészesek, jól bevált alternatívát kínálnak – az ATmega328P mikrovezérlő stabil, jól dokumentált architektúra, széles körben támogatott. Így ez a panel a szenzorkivezetések miatt oktatás és gyors prototípus-fejlesztésre ideális.

Jellemzők

• Mikrovezérlő: ATmega328P, bootloaderrel
• Órajel: 16 MHz
• Digitális I/O: 14 db, ebből 6 PWM‑kimenet (UNO R3 elrendezés)
• Analóg bemenet: 6 db
• USB‑soros konverter: CH340G
• Tápellátás: USB vagy külső 7–12 V
• ICSP header: Igen, UNO R3‑kompatibilis
• Reset gomb: Igen
• Flash memória: 32 KB
• SRAM: 2 KB
• EEPROM: 1 KB
• Különlegesség: szenzorkivezetések, kétféle ICSP

Csomag

• 1x alappanel
• 1x USB-C kábel
