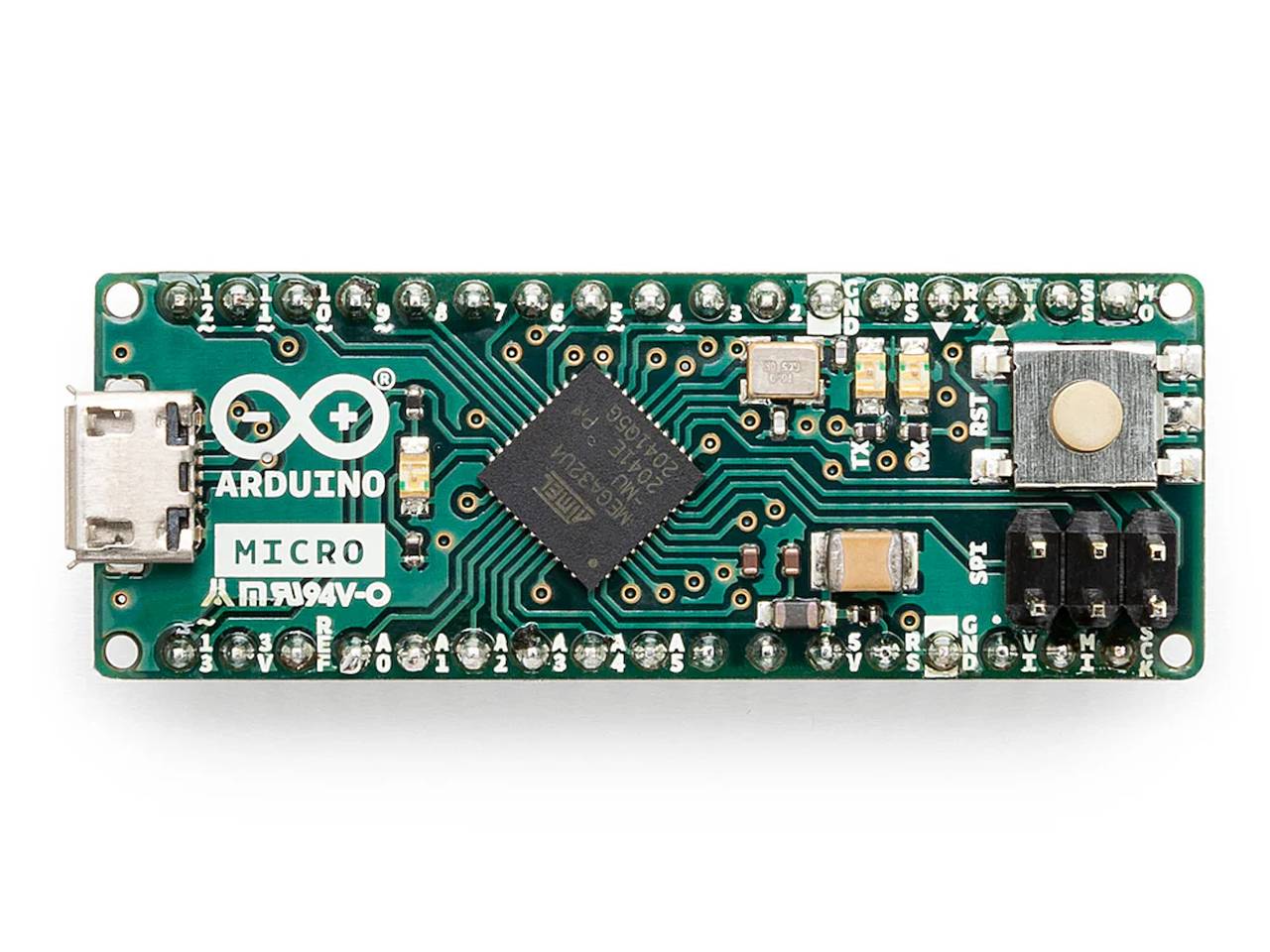

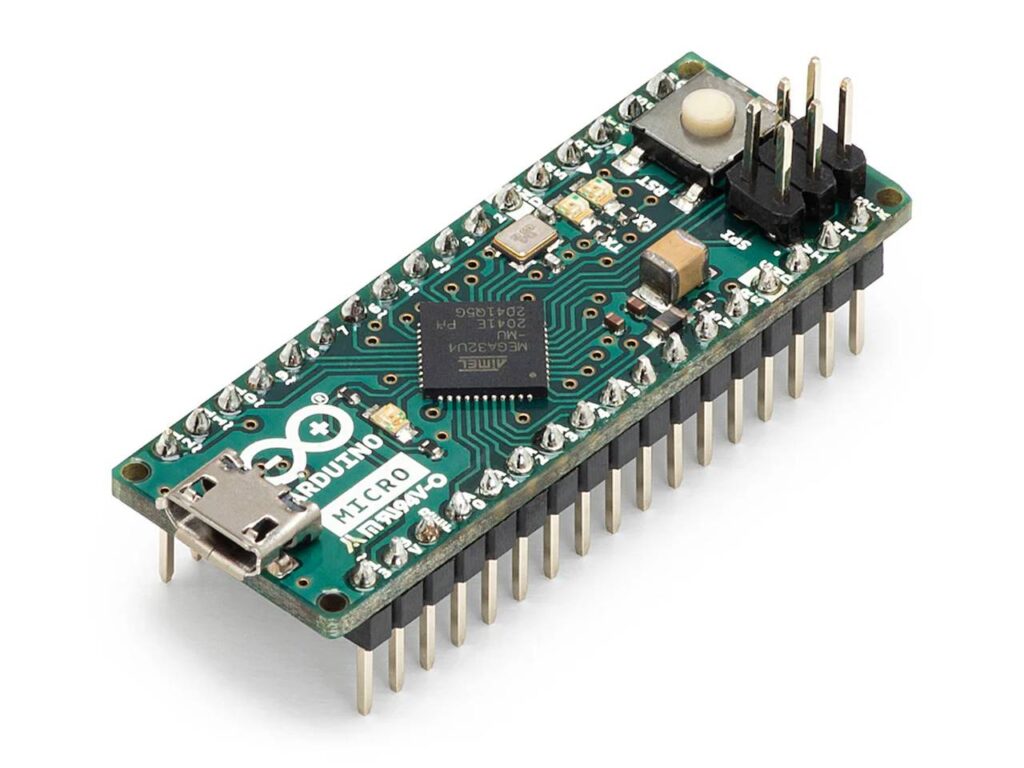

Eredeti Arduino Micro fejlesztőpanel (ATMega32U4, Leonardo) [A000053]

Leírás

Az Arduino Micro egy kompakt, ATmega32U4 alapú, 5 V-os Arduino fejlesztőpanel, amely beépített USB kommunikációja miatt számítógép felé nemcsak soros eszközként, hanem akár billentyűzetként vagy egérként (USB HID) is tud viselkedni.
A panel 20 digitális I/O lábat ad, ebből 7 PWM-képes, továbbá 12 analóg bemenetet, így kis helyigény mellett is sok periféria illeszthető.

Működés

Az Arduino Micro lelke az ATmega32U4, amelynek egyik fontos sajátossága, hogy a klasszikus AVR mag mellett integrált USB vezérlőt tartalmaz. Ezért a panelnek nincs szüksége külön USB-soros átalakító chipre, a számítógép felé közvetlenül tud USB-n kommunikálni.

Mit jelent ez a gyakorlatban?

• USB HID: a mikrokontroller firmware szinten képes olyan USB profilt felvenni, amellyel a PC billentyűzetként vagy egérként azonosítja. Ez tiszta, driver-független megoldás sok vezérlős feladathoz.
• Virtuális soros port (CDC): a megszokott Arduino soros kommunikáció is elérhető, csak nem külön átalakítóval, hanem a 32U4 USB funkcióján keresztül.

Fizikai kialakítás:

• A Micro mérete 48 mm x 18 mm, ezért sok esetben kényelmesen beépíthető kis dobozokba, és a formátumot kifejezetten úgy tervezték, hogy próbapanelbe (breadboard) is jól illeszthető legyen.

Programozás és tartalék programozási út:

• A panel gyárilag bootloaderrel érkezik, így Arduino IDE-ből USB-n tölthető fel rá a program.
• Ha fejlesztés vagy hibakeresés miatt szükséges, a bootloader megkerülhető és az MCU ICSP csatlakozón keresztül is programozható.

Tápellátás röviden:

• Táp adható micro USB felől, vagy külső forrásról a VIN lábon. A panel automatikusan választ a tápforrások között.
• Külső betáplálásnál az ajánlott tartomány 7-12 V, a működés felső tartománya magasabb is lehet, de 12 V felett a szabályzó melegedése már szempont.
  (A részletes terhelhetőségi és táptervezési megfontolásokat a shop.tavir.hu külön FAQ anyaga szokta tárgyalni.)

Felhasználási tippek

• USB billentyűzet vagy makrópad: gombok, enkóder, pedál – és a Micro HID-ként küldi a parancsokat a PC-nek.
• Egyedi egér/vezérlő eszköz: joystick, potméter, szenzoros vezérlés, interaktív installációk.
• Kompakt adatgyűjtő: 12 analóg csatorna sok szenzorhoz elég, USB-n azonnal naplózható PC-re.
• Próbapaneles prototípus: breadboard kompatibilis forma miatt gyors kapcsolásépítéshez kényelmes.
• Oktatás és demonstráció: az Arduino ökoszisztéma könyvtáraival gyorsan felépíthető mintaprojektekhez jól használható.

Műszaki jellemzők

• Mikrokontroller: ATmega32U4
• Üzemi feszültség: 5 V
• Bemeneti feszültség (ajánlott, VIN): 7-12 V
• Digitális I/O lábak: 20
• PWM csatornák: 7
• Analóg bemenetek: 12
• Órajel: 16 MHz
• Flash memória: 32 KB (ebből 4 KB a bootloader)
• SRAM: 2,5 KB
• EEPROM: 1 KB
• Max. DC áram I/O lábanként: 20 mA
• 3,3 V láb max. DC áram: 50 mA
• USB csatlakozó: USB B micro (micro USB)
• Programozás: USB-n bootloaderrel, illetve ICSP-n keresztül is lehetséges
• Beépített védelem: USB polyfuse (visszaálló biztosíték)
• Méret: 48 mm x 18 mm
• Tömeg: 13 g

Csomag tartalma

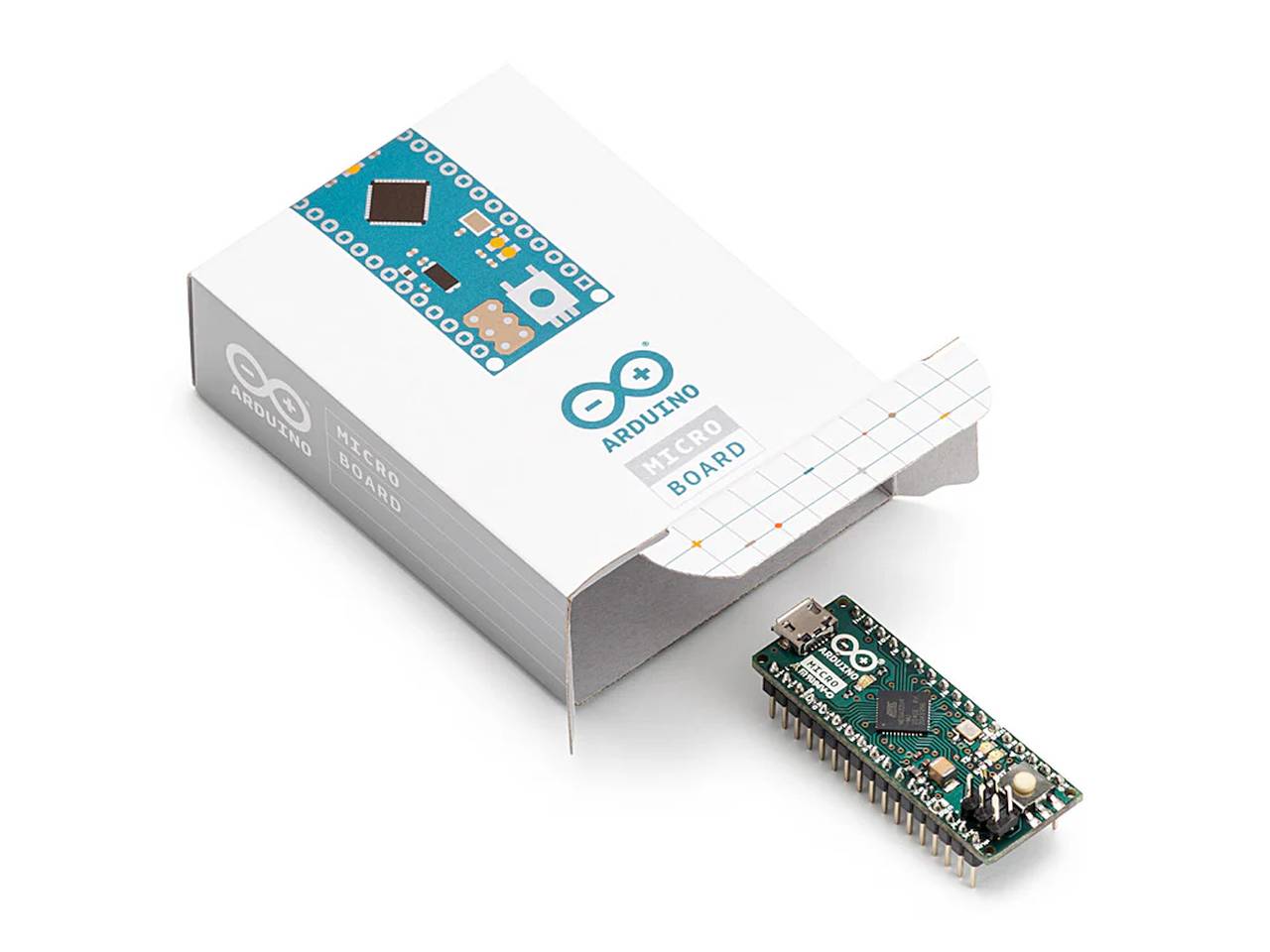

• 1× Arduino Micro fejlesztőpanel tüskesorral (A000053)
