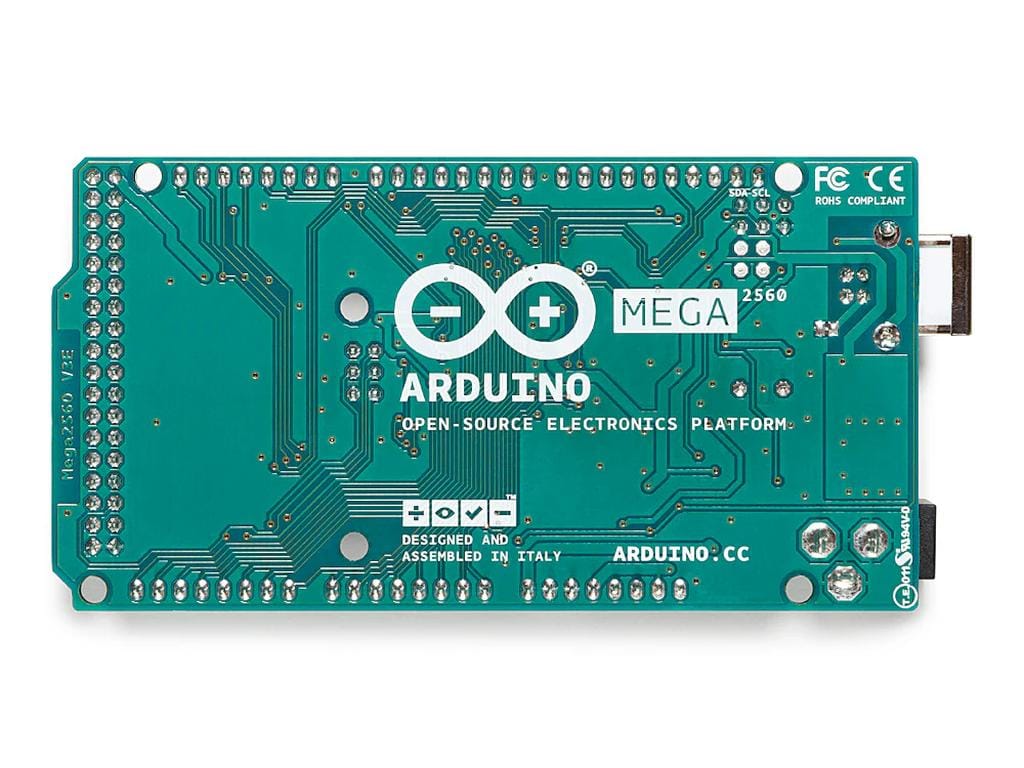

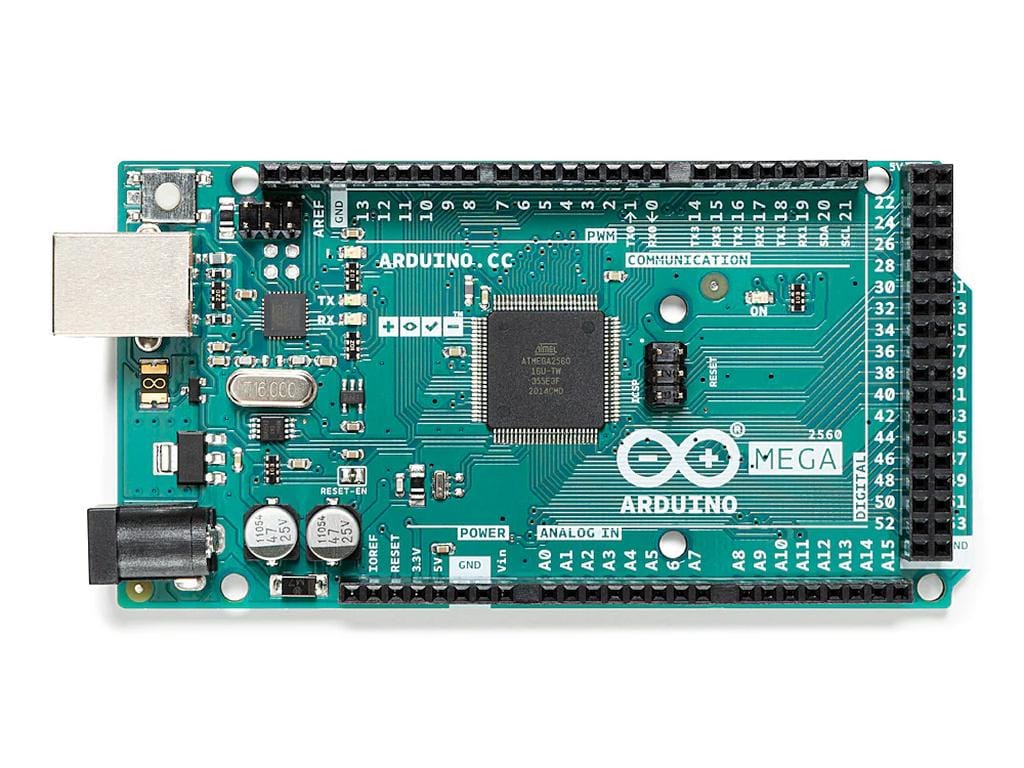

Arduino Mega (A000067)

Leírás

Az Arduino Mega 2560 Rev3 egy nagy teljesítményű, ATmega2560 mikrovezérlőre épülő nyílt-forrású fejlesztőkártya, amelyet komplex, sok I/O csatornát igénylő alkalmazásokhoz terveztek. A 16 MHz-es órajel és a 256 KB programmemória (ebből 8 KB a bootloader számára foglalt) lehetővé teszi összetett 3D-nyomtatás, robotika vagy adatgyűjtés alapú projektek stabil használatát.

A fejlesztőkártya 54 digitális I/O lábbal rendelkezik (ebből 15 PWM-modulált kimenetként is használható), továbbá 16 analóg bemenet segíti a szenzorok precíz adatgyűjtését. Négy hardveres UART port (0–3) segíti az egyszerre több soros interfész alkalmazását, például GSM, GPS és egyéb modulokkal. A meglevő USB B vagy külső tápegység (7–12 V ajánlott, 6–20 V határérték) használatával kényelmesen táplálható és PC-vel programozható.

A Rev3-es mérföldkő a továbbfejlesztett ATmega16U2 USB‑UART átalakító, amely stabilizálja a kapcsolódást; Plusz elérhetjük a 3.3 V-os tápegységet (max. 50 mA) és egy +5 V-os tápot, amelyekkel egészen kisméretű eszközöket is közvetlenül táplálhatunk.

A kártya fizikai méretei: 101,5 × 53,3 mm, súlya 37 g, melyek lehetővé teszik prototípusokhoz való ideális használatát szabványos Arduino-shield-ekkel.

Fő előnyök

• Nagy számú I/O – 54 digitális és 16 analóg csatorna a sok érzékelő, motorvezérlő egyszerre kezeléséhez.
• Több soros port – Négy UART segíti az egyszerre több eszközzel történő kommunikációt.
• Erős memória és gyors órajelfrekvencia – 256 KB flash és 8 KB SRAM, 16 MHz órajel 16 MIPS teljesítménnyel.
• USB‑UART stabil kapcsolat – ATmega16U2 révén megbízható adatkapcsolat PC-vel.
• Kompatibilitás – Szinte minden Uno/Mega/Diecimila kompatibilis shield illeszthető hozzá.
• Erőforrásgazdálkodás – On-board 5 V és 3,3 V feszültségszabályozó, gyors prototipizálás.

Műszaki jellemzők

• Mikrokontroller: ATmega2560
• Órajel: 16 MHz
• USB-átalakító: ATmega16U2 (Rev3)
• Digitális I/O lábak: 54 (15 PWM)
• Analóg bemenetek: 16
• UART portok: 4
• Programmemória (Flash): 256 KB (bootloader: 8 KB)
• SRAM: 8 KB
• EEPROM: 4 KB
• Működési feszültség: 5 V
• Tápfeszültség: ajánlott 7–12 V, max. 6–20 V
• DC áram I/O-nként: max. 20 mA
• DC áram 3,3 V pin-enként: max. 50 mA
• Hossz: 101,52 mm
• Szélesség: 53,3 mm
• Súly: 37 g

Dokumentáció

• Gyártói adatlap és technikai leírás (A000067)
• Teljes pinout PDF, kapcsolási rajzok, Fritzing/CAD fájlok

Csomag

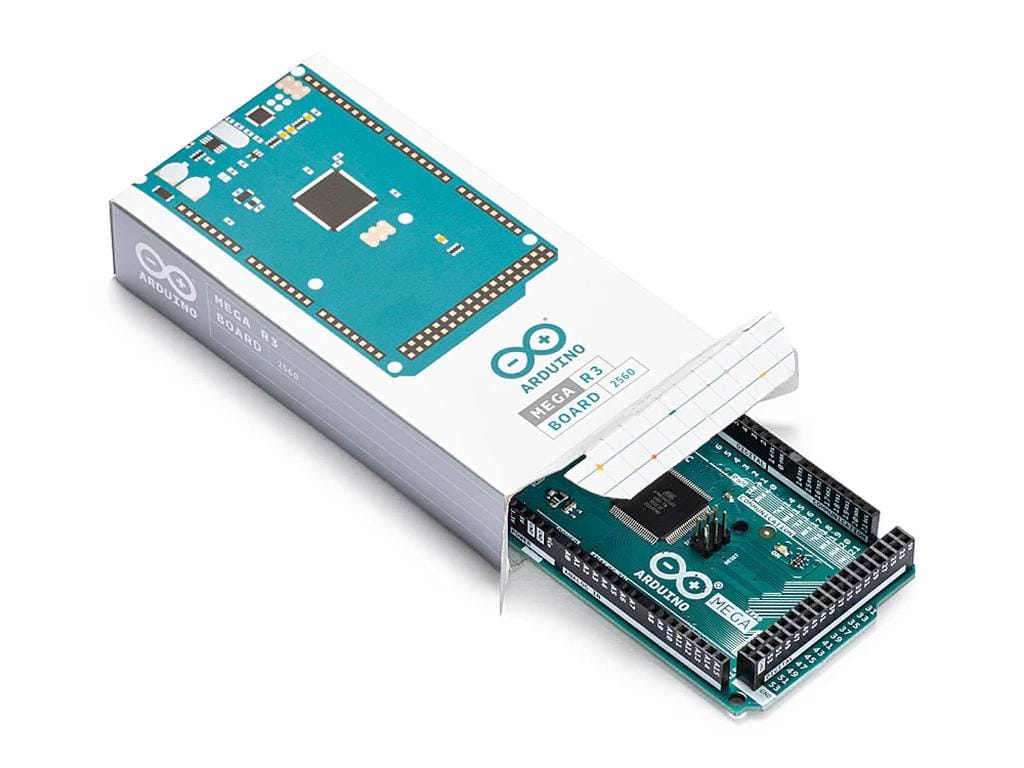

• 1 × Arduino Mega 2560 Rev3 (A000067)
• 1 × USB B‑Type adat- és tápkábel
