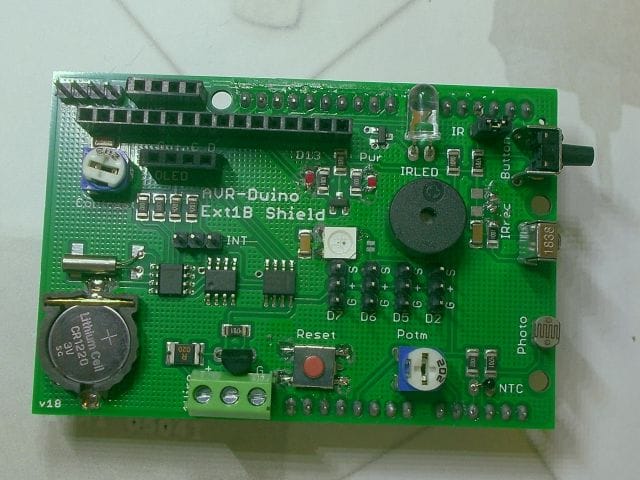

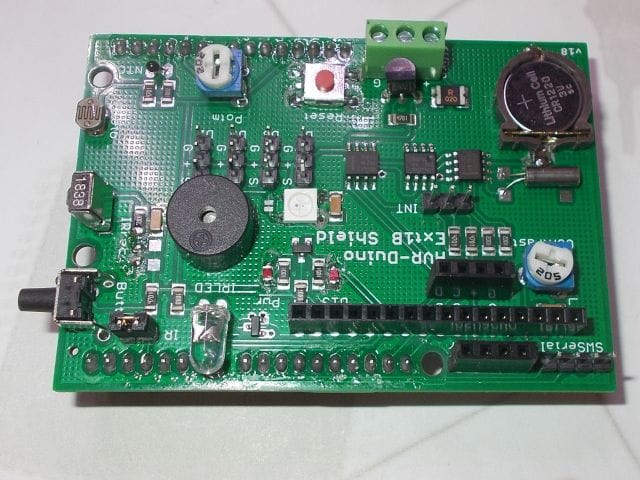

[Kivezetve] Ext1 tanulópanel shield

Leírás

Az eszköz a korábbi 60/90 napos készlet része volt. A készlet megújult. Elérhető:
→ https://shop.tavir.hu/termekkategoria/oktato_tanulo_keszlet/kiemelt-oktatokeszlet-tanfolyam/

Az AVR-Duino alappanelhez kiegészítő tanuló illetve oktató panel opcionális 2*16 karakteres háttérvilágításos LCD csatlakozóval (HD44780 kompatibilis).
Az áramkör a 60 nap alatt Arduino tanfolyam kelléke.
A panelhez javasolt az AVR-Duino/R3 vagy valamelyik Arduino kompatibilis alappanel.

Az EXT1 rev. B a korábbi EXT1 lap továbbgondolt, megújult változata! A különbséget a technikai leírása részletesen tartalmazza:

• Szoftveres RS485 elhagyása,
• RS232 elhagyása,
• WS2812B címezhető LED beépítése,
• PCF8563 helyett DS1307 RTC,
• Supercap helyett gombelem,
• SWserial kivezetés,
• SR-04 ultrahangszenzor csatlakoztatás,
• továbbfejlesztett IR vevő
• beépített IR adó,
• hőmérséklet illetve óra megszakításjel-kezelés,
• OLED csatlakozás-támogatás (SSD1306, SH1106),
• 4x Szenzor-csatlakozás,
• 1-wire busz kivezetés és tápvédelem.

Támogatott programnyelv

• C (WinAVR, AVR-Studio),
• Arduino-00xx és Arduino-1.x,
• Wiring,
• Bascom-AVR,
• MicroPascal.

Szolgáltatás

• DS1307 valós idejű óra,
• HD44780 (standard karakteres LCD) csatlakozási lehetőség,
• IIC OLED csatlakozás,
• Megvilágításmérő,
• DS18B20 1-Wire precíziós hőmérő,
• 128/256 kbit nemfelejtő memória
• TCN75/LM75 hőmérő,
• Infra vevő áramkör,
• infra adó áramkör,
• Megszakításalapú nyomógomb,
• Reset kivezetés és nyomógomb,
• Csipogó,
• Potenciometrikus analóg bemenet,
• 4x Univerzális szenzorcsatlakozás.

Az áramkör Arduino Mega és Arduino Leonardo rendszerekkel is kompatibilis!

Dokumentáció

• Ext1 kiegészítő lap leírása
