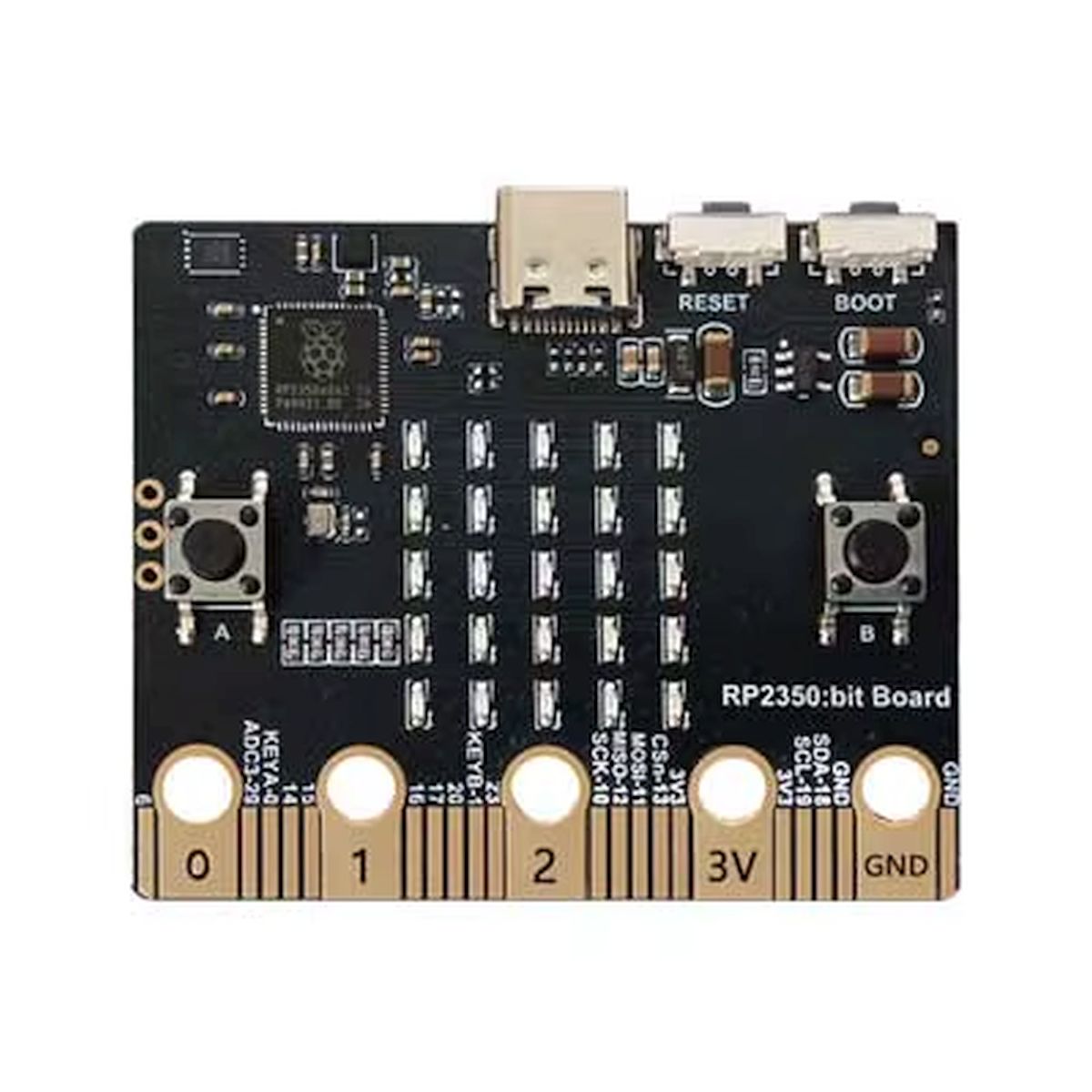

RP2350 alapú Micro:bit formátumú vezérlőpanel 5×5 LED mátrixszal, USB-C porttal, gombokkal és aranyozott élcsatlakozókkal, oktatási elektronikai projektekhez.

Fekete RP2350:bit fejlesztőpanel USB-C csatlakozóval, 5×5 LED mátrixszal, A és B gombbal, Micro:bit kompatibilis élcsatlakozókkal, fehér háttéren és aranyozott érintkezőkkel, oktatási mikrokontrolleres projektekhez jól értelmezhető elrendezésben.

RP2350 alapú, Micro:bit méretű fejlesztőpanel középen LED mátrixszal, két oldalsó gombbal, USB-C csatlakozóval és aranyozott alsó érintkezőkkel, fehér háttéren, oktatási mikrokontrolleres tanuláshoz rendezve.

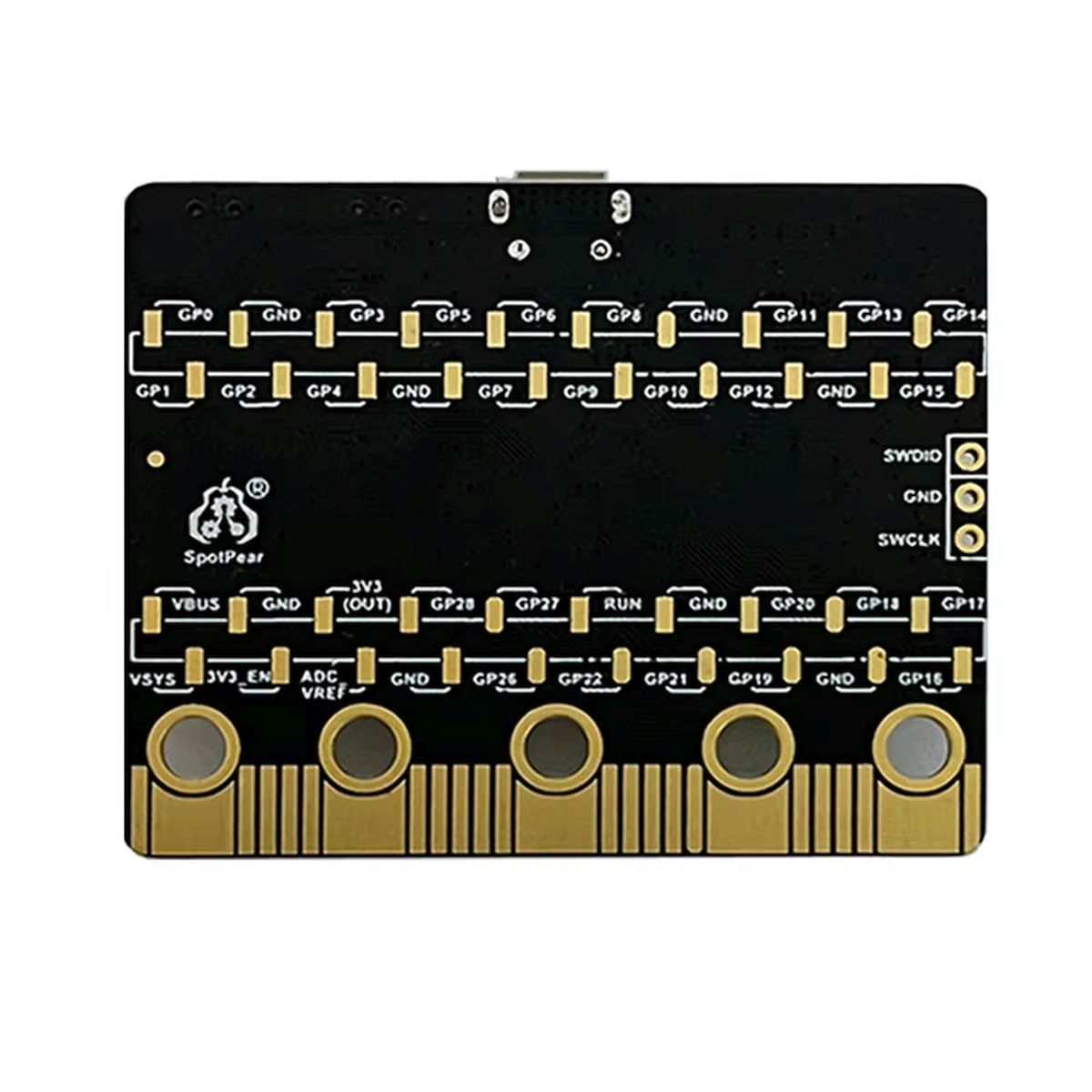

Fekete RP2350:bit panel hátoldala Pico kompatibilis forrasztási pontokkal, GPIO jelölésekkel és Micro:bit élcsatlakozóval, fehér háttéren, RP2350 mikrokontrolleres vezérléshez, tanulási és prototípusépítési célokra.

RP2350:bit készlet fejlesztőpanellel, USB kábellel, tüskesorokkal, csipeszes vezetékekkel és adapterrel, Micro:bit kompatibilis elektronikai tanuláshoz fehér háttéren, kezdő RP2350 projektekhez, műhelymunkához és oktatási bemutatóhoz kiegészítőkkel együtt rendezve.

RP2350:bit fejlesztőpanel fekete NYÁK-on, USB-C csatlakozóval, LED mátrixszal, A és B gombbal, valamint Micro:bit kompatibilis érintkezőkkel, kezdő mikrokontrolleres tanuláshoz.

RP2350:bit – Micro:bit formátumú fejlesztőpanel (RP2350)

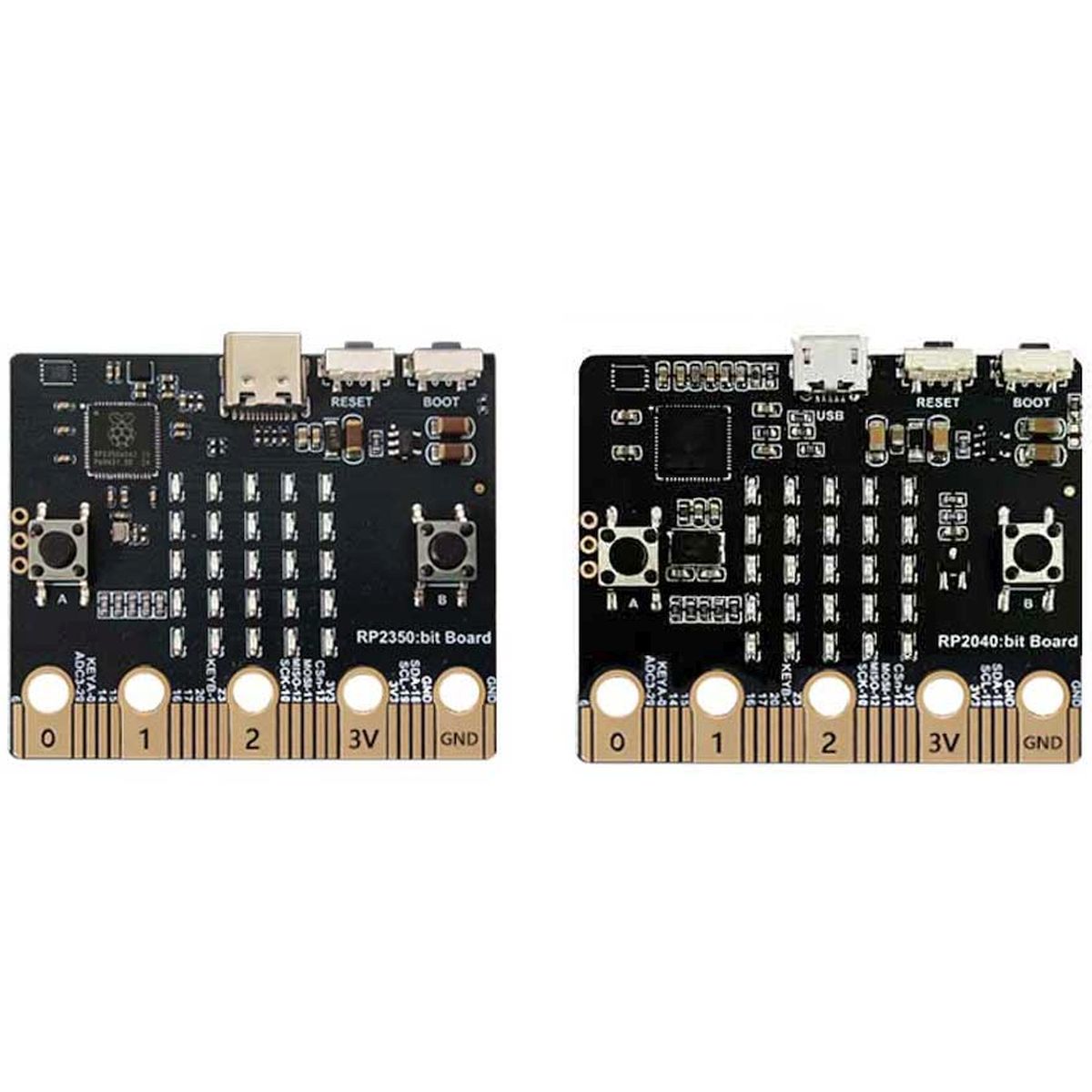

Q: A RP2350:bit-Board Kit RP2040-es vagy RP2350-es panel?

A RP2350:bit-Board Kit RP2350-es panel. Nem az RP2040:bit korábbi változata, ezért firmware, példa és könyvtár választásakor RP2350 vagy Pico 2 kompatibilitást kell keresni.

Q: Használható a RP2350:bit-Board Kit MicroPython tanuláshoz?

Igen, a RP2350:bit-Board Kit MicroPython feladatokhoz jól használható. A Thonny környezetben Pico / Pico 2 jellegű MicroPython beállítással érdemes indulni.

6.450Ft (5.079Ft+ÁFA)

RP2350:bit-Board Kit RP2350-es, Micro:bit formátumú fejlesztőpanel készlet 5×5 LED mátrixszal, A és B programozható gombbal, USB-C csatlakozással és MicroPython támogatással. Oktatási, tantermi és műhelypróbákhoz használható, ahol a krokodilcsipeszes bekötés, az azonnali LED-es visszajelzés és a Raspberry Pi Pico kompatibilis hátoldali kiosztás előnyt jelent. A panel RP2350 mikrokontrollerre épül, 150 MHz-es kétmagos Arm Cortex-M33 vagy Hazard3 RISC-V környezettel és 520 kB SRAM-mal. Fő korlátja, hogy nincs WiFi/Bluetooth, a Pico hátoldali csatlakozó forrasztást igényelhet.

2 készleten

Cikkszám: T88773 Kategóriák: Micro:bit, RP Pico Márka: SpotPear

Cikkszám: T88773

Leírás

A RP2350:bit-Board Kit egy RP2350 mikrokontrollerre épülő, Micro:bit formátumú fejlesztőpanel, amely tanuláshoz, kísérletezéshez és gyors prototípus-építéshez ad kézbe vehető hardvert. A panel elején 5×5 LED mátrix, A és B programozható gomb, RESET és BOOT gomb található, ezért már önmagában is használható kijelzős, gombos, interaktív feladatokhoz.

A RP2350:bit-Board Kit akkor hasznos, amikor a Raspberry Pi Pico 2 világából ismert RP2350 tudását szeretnéd oktatási, krokodilcsipeszes vagy Micro:bit jellegű környezetben használni. A lap nem egyszerűen egy másik Pico-klón: a Micro:bit forma miatt kezdőbarátabb bekötéseket ad, miközben a hátoldalon Pico kompatibilis 40 pontos kiosztást is kínál bővítőpanelekhez.

A döntő műszaki adat itt az RP2350 mikrokontroller: kétmagos Arm Cortex-M33 vagy Hazard3 RISC-V architektúrával, MicroPython használattal és PIO alapú egyedi jelkezeléssel. Ez a panel nem WiFi-s vezérlő, és nem kész Micro:bit helyettesítő minden kiegészítőhöz; a pontos lábkiosztást, tápellátást és a tényleges flash beültetést beépítés előtt ellenőrizni kell.

Mire való, és miért hasznos?

A RP2350:bit-Board Kit olyan fejlesztőpanel, amely az RP2350 teljesítményét tanulhatóbb, kezelhetőbb formába teszi. A Micro:bit méret- és élcsatlakozó-világ miatt alkalmas tantermi próbákra, gyors bemutatókra, LED mátrixos feladatokra, játékvezérlőkre és egyszerű robotikai vezérlésekre.

A panel elején levő nagy érintkezőfelületek krokodilcsipesszel is használhatók, ezért nem minden első próba indul forrasztással. Ez sokat számít oktatásban: előbb a jel, a program és a mérés logikája érthető meg, később jöhet a tüskesor, a bővítőpanel és a stabilabb beépítés.

A RP2350:bit-Board Kit nem vezeték nélküli fejlesztőkártya. Ha a projekt WiFi-t, Bluetooth-t vagy hálózati adatküldést kér, akkor RP2350 W, ESP32 vagy más rádiós vezérlő lesz a jobb irány.

Azaz a RP2350:bit-Board Kit egy RP2350-es, Micro:bit formátumú, 5×5 LED mátrixos oktatási és prototípus-fejlesztőpanel MicroPythonhoz, gombos kezeléssel és Pico kompatibilis hátoldali bővítési lehetőséggel.

Így működik a gyakorlatban

A RP2350:bit-Board Kit központja a Raspberry Pi RP2350 mikrokontroller. A program USB-n keresztül kerül a panelre, MicroPython használatánál jellemzően Thonny környezetből vagy UF2 firmware betöltése után. A BOOT és RESET gomb a firmware-feltöltésnél és a fejlesztés közbeni újraindításnál kap szerepet.

A 5×5 LED mátrix külön programozható LED-ekből áll, ezért egyszerű piktogramok, állapotjelzések, animációk és játékok készíthetők rá. Az A és B gomb digitális bemenetként használható, így menü, léptetés, játékirányítás vagy mérési esemény indítása is megoldható külső kezelőszerv nélkül.

A panel alsó élén Micro:bit jellegű csatlakozás található, amely krokodilcsipeszes vezetékekhez és Micro:bit formátumú bővítőkhöz ad kényelmes kapcsolódási pontot. A hátoldali 40 pontos Pico kompatibilis kiosztás komolyabb bővítésnél hasznos, de ez a csatlakozó nem gyárilag beforrasztott, ezért bővítőpaneles használat előtt forrasztással vagy megfelelő adapterrel kell számolni.

Tipikus helyzetek, ahol beválik

A RP2350:bit-Board Kit tantermi MicroPython feladatokhoz használható, ahol LED mátrix és két gomb már az első órán látványos visszajelzést ad.
A RP2350:bit-Board Kit jó alap egyszerű reakciójátékhoz, memóriajátékhoz vagy időmérős feladathoz.
A RP2350:bit-Board Kit alkalmas robotikai bemutatókhoz, ahol gombbal indított program, LED-es állapotjelzés és néhány külső jel elég.
A RP2350:bit-Board Kit használható szenzoros kísérletekhez, ha a szenzor tápellátása és jelszintje illeszkedik a panelhez.
A RP2350:bit-Board Kit hasznos LED mátrixos kijelzés tanításához, mert a program eredménye azonnal látszik.
A RP2350:bit-Board Kit alkalmas RP2040-ről RP2350-re váltó oktatási anyagok kipróbálására, ha a kód és a használt könyvtár támogatja az RP2350-et.
A RP2350:bit-Board Kit bevethető olyan műhelypróbákhoz, ahol egy Pico jellegű vezérlő kell, de a Micro:bit forma kényelmesebb bekötést ad.

Mire kell figyelni beüzemeléskor?

Mire figyelj?	Mit okoz?
RP2350 firmware került fel, nem RP2040-hez való állomány?	Rossz firmware esetén a panel nem indul úgy, ahogy a példaprogram várja.
A Thonny Raspberry Pi Pico / Pico 2 MicroPython környezetre van állítva?	Hibás interpreterrel a port látszódhat, de a programfeltöltés vagy a konzolkapcsolat bizonytalan lesz.

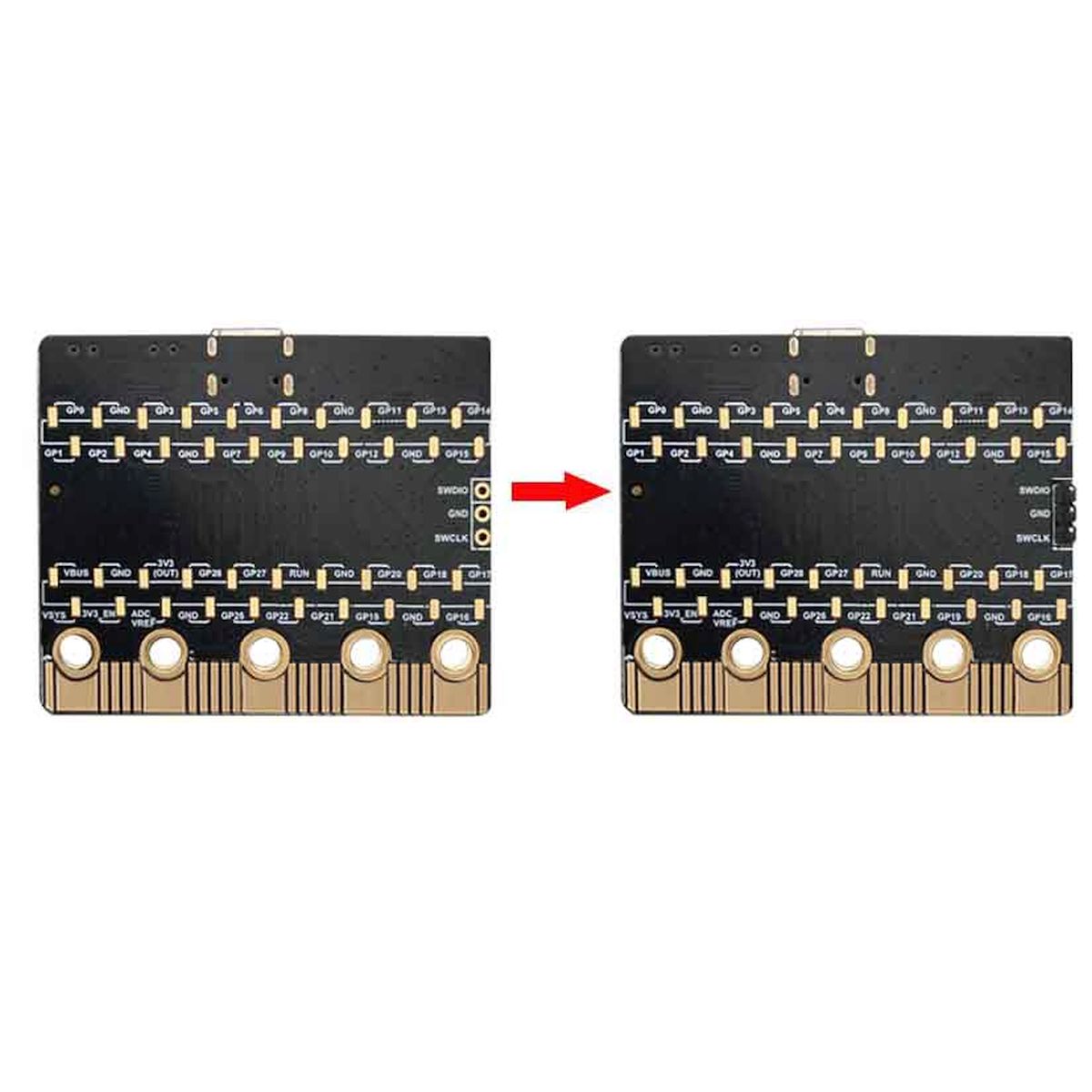

A hátoldali Pico kiosztáshoz be van forrasztva a csatlakozó?	Bővítőpanel nem fog stabilan csatlakozni, ha csak a forrpontok vannak a panelen.
Micro:bit kiegészítőt használsz?	A fizikai illeszkedés még nem jelenti azt, hogy minden láb és tápellátás ugyanúgy használható.
WiFi vagy Bluetooth kell a feladathoz?	A RP2350:bit-Board Kit nem rádiós panel, hálózati projekthez más vezérlőt kell választani.
Analóg jelet kötsz rá?	A bemeneti feszültségtartomány túllépése a mikrokontroller sérüléséhez vezethet.
A flash méret döntő a projektben?	A W25Q16 16M és W25Q32 jelölés eltérése miatt a tényleges beültetést ellenőrizni kell.

Döntés előtt ellenőrizendő adatok

Jellemző	Érték
Kell vezeték nélküli kapcsolat?	Ha igen, a RP2350:bit-Board Kit nem megfelelő, mert nincs WiFi/Bluetooth.
Szükséges a Micro:bit forma?	Ha igen, a panel előnye a krokodilcsipeszes és élcsatlakozós használat.
Pico bővítőpanelt használnál?	Lehetséges, de a hátoldali 40 pontos csatlakozó forrasztása vagy adapterezése szükséges lehet.
Oktatási feladat az elsődleges cél?	Igen, a LED mátrix, a két gomb és a nagy érintkezőfelületek miatt erre jól használható.
Nagyobb program vagy grafikus könyvtár kell?	A tényleges flash méretet ellenőrizni kell, mert a termékadat és a kapcsolási rajz eltérő jelölést mutat.
Micro:bit bővítővel használnád?	A fizikai csatlakozást, a tápot és a lábkiosztást külön ellenőrizni kell.

Használati korlátok és amikor más típust keress

Ne ezt válaszd, ha a feladat WiFi-s vagy Bluetooth-os adatküldést igényel.
Ne ezt válaszd, ha minden Micro:bit kiegészítővel előzetes ellenőrzés nélküli egyezést vársz.
Ne ezt válaszd, ha ipari rögzítéshez csavarozható, dokumentált csatlakozókkal ellátott vezérlőpanel kell.
Ne ezt válaszd, ha a projektben a flash memória pontos mérete beszerzés előtt nem lehet bizonytalan.
Ne ezt válaszd, ha a tananyag kizárólag BBC Micro:bit specifikus MakeCode blokkokra épül, és nincs RP2350/MicroPython átírásra idő.
Ne ezt válaszd, ha kész, dobozolt mérőeszközt keresel; ez fejlesztőpanel, nem végtermék.

Műhelymegfigyelés

A RP2350:bit-Board Kit legnagyobb gyakorlati előnye nem az, hogy több mag van a mikrokontrollerben, hanem az, hogy a visszajelzés és a kezelés már a panelen van. Egy kezdő hibánál azonnal látszik, hogy a program fut-e, a gombot olvassa-e, a LED mátrix működik-e. Emiatt tanulásnál sokkal kevesebb idő megy el arra, hogy külső LED, előtétellenállás vagy gombbekötés miatt keressük a hibát.

A másik oldal: aki Pico bővítőpanelt akar használni, ne a termékfotó alapján döntsön. A hátoldali kiosztás nagy lehetőség, de a mechanikai és forrasztási rész ugyanúgy része a projektnek, mint maga a program.

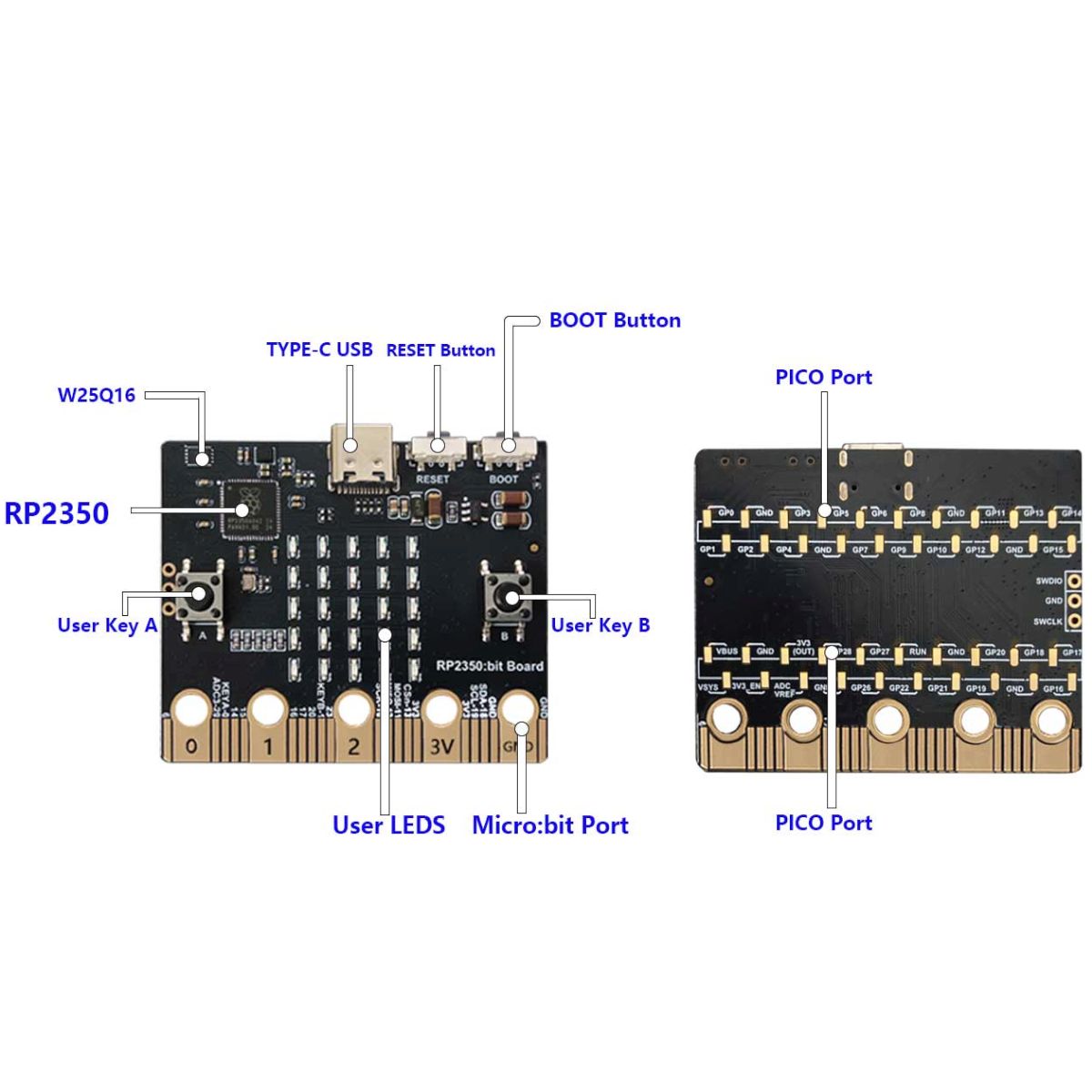

Műszaki jellemzők

Jellemző	Érték
Terméknév:	RP2350:bit-Board Kit
Gyártó / márka:	SpotPear
Terméktípus:	RP2350-es Micro:bit formátumú fejlesztőpanel készlet
Mikrokontroller:	Raspberry Pi RP2350
CPU architektúra:	dual-core Arm Cortex-M33 vagy dual-core Hazard3 RISC-V
Maximális órajel:	150 MHz
SRAM:	520 kB
Flash memória:	W25Q16 vagy W25Q32
Programozás:	MicroPython, UF2 firmware, Thonny környezet
USB:	USB-C a panelen
Kijelzés:	5×5 programozható LED mátrix
Gombok:	A, B, RESET, BOOT
Micro:bit forma:	Igen, alsó élcsatlakozós kialakítással
Pico kompatibilis hátoldali kiosztás:	Igen, 40 pontos kiosztás, csatlakozó beforrasztása szükséges lehet
Vezeték nélküli kapcsolat:	Nincs
Méret:	kb. 4 cm x 5 cm
Tápellátás:	USB-C-ről, illetve a bővítőcsatlakozókon keresztül a kiosztásnak megfelelően
Logikai szint:	3,3 V-os RP2350 környezet
Alkalmazási kör:	oktatás, MicroPython, LED mátrixos feladatok, gombos vezérlés, kísérleti prototípus

Dokumentáció

Csomag

1 db RP2350:bit-Board Kit RP2350-es fejlesztőpanel

További információk

Tömeg	0,055 kg
Méretek	9 × 6 × 2 cm
Cikkszám	T88773
Chipkészlet	RP2350
Tápfeszültség [V]	5V
Kialakítás	Micro:bit

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„RP2350:bit – Micro:bit formátumú fejlesztőpanel (RP2350)” értékelése elsőként

Kérdés: A RP2350:bit-Board Kit RP2040-es vagy RP2350-es panel?
Válasz: A RP2350:bit-Board Kit RP2350-es panel. Nem az RP2040:bit korábbi változata, ezért firmware, példa és könyvtár választásakor RP2350 vagy Pico 2 kompatibilitást kell keresni.

Kérdés: Használható a RP2350:bit-Board Kit MicroPython tanuláshoz?
Válasz: Igen, a RP2350:bit-Board Kit MicroPython feladatokhoz jól használható. A Thonny környezetben Pico / Pico 2 jellegű MicroPython beállítással érdemes indulni.

Kérdés: Mire való a 5x5 LED mátrix a RP2350:bit-Board Kit panelen?
Válasz: A 5x5 LED mátrix programozható kijelzésre való. Állapotjelzés, egyszerű ikon, animáció, játék vagy mérési visszajelzés készíthető vele külső kijelző nélkül.

Kérdés: A RP2350:bit-Board Kit közvetlenül helyettesíti a BBC Micro:bit panelt?
Válasz: Nem minden esetben. A forma és az élcsatlakozós használat Micro:bit jellegű, de a vezérlő, a programozási környezet és a lábkiosztás ellenőrzést igényel.

Kérdés: Van WiFi vagy Bluetooth a RP2350:bit-Board Kit panelen?
Válasz: Nincs. Hálózati vagy vezeték nélküli feladathoz RP2350 W, Raspberry Pi Pico 2 W, ESP32 vagy más rádiós vezérlő irányába érdemes menni.

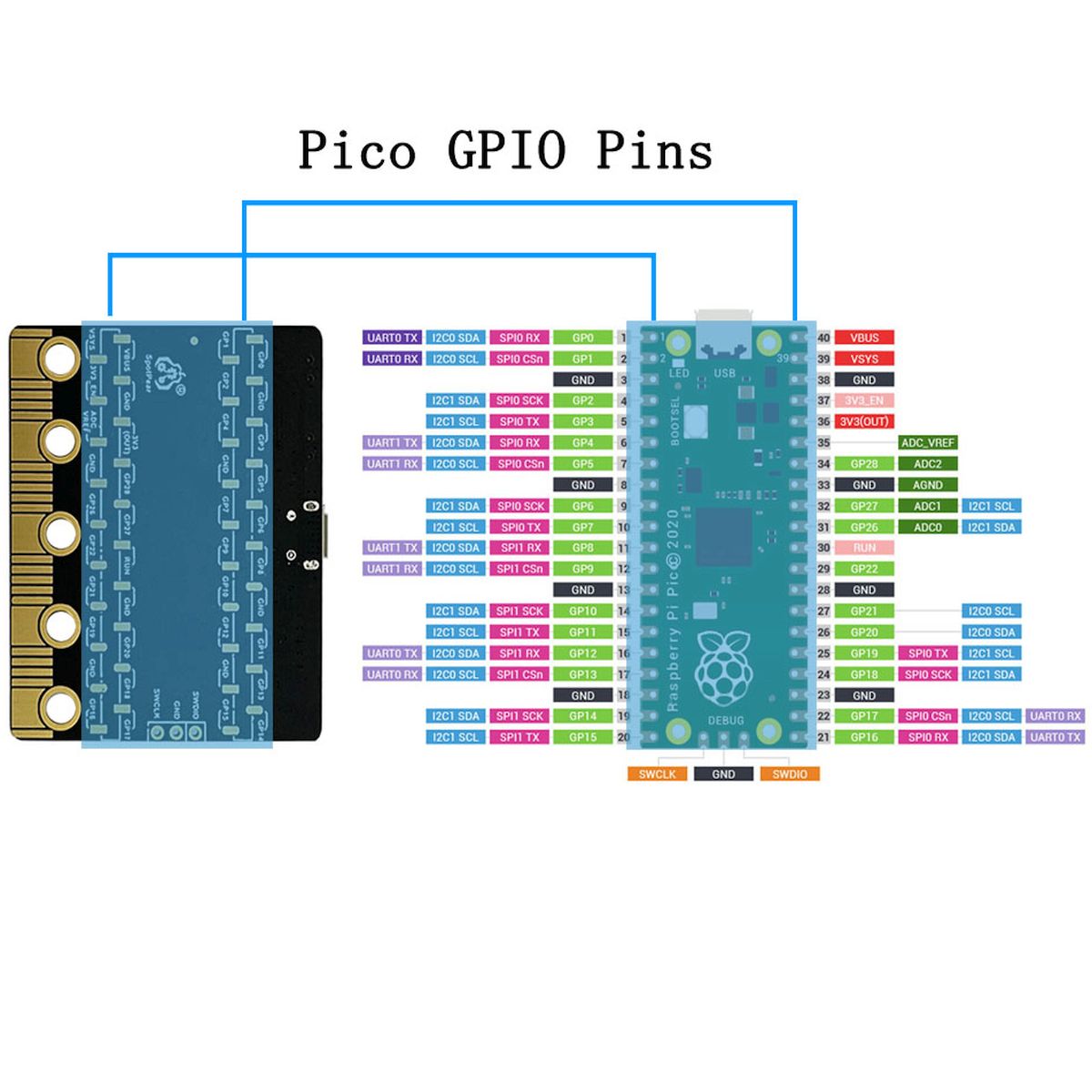

Kérdés: Mire jó a hátoldali Raspberry Pi Pico kompatibilis csatlakozósor?
Válasz: A hátoldali 40 pontos kiosztás Pico jellegű bővítőpanelek és saját adapterek illesztésére használható. A csatlakozó nem feltétlenül van beforrasztva, ezért mechanikai és forrasztási munkával számolni kell.

Kérdés: Használhatók krokodilcsipeszes vezetékek a RP2350:bit-Board Kit panellel?
Válasz: Igen, a Micro:bit jellegű alsó érintkezőfelület erre való. Oktatási méréseknél és gyors próbáknál ez kényelmesebb lehet, mint azonnal tüskesorra vagy próbapanelre építeni.

Kérdés: Milyen kezdő projektekhez alkalmas a RP2350:bit-Board Kit?
Válasz: Használható LED mátrixos ikonokhoz, gombos játékhoz, reakcióidő méréshez, egyszerű robotvezérléshez, szenzoros kísérlethez és tantermi MicroPython feladatokhoz. A panelen lévő LED-ek és gombok miatt kevesebb külső alkatrész kell az első próbához.

Kérdés: Kell forrasztani a RP2350:bit-Board Kit használatához?
Válasz: Az alap LED-es és gombos feladatokhoz nem feltétlenül. Pico bővítőpanel, tartós bekötés vagy hátoldali csatlakozós használat esetén viszont forrasztásra vagy megfelelő adapterre lehet szükség.

Kérdés: Hol található a RP2350:bit-Board Kit firmware és használati leírása?
Válasz: A SpotPear wiki oldala tartalmaz MicroPython indítási lépéseket, firmware hivatkozást és példaprogramot. Firmware frissítés előtt mindig ellenőrizd, hogy RP2350:bit panelhez való állományt töltesz-e fel.

Kérdés: Mire kell figyelni, ha a RP2350:bit-Board Kit mellé Micro:bit bővítőt használsz?
Válasz: A fizikai illeszkedés önmagában nem elég. Ellenőrizd a tápfeszültséget, a GND közösítést, a használt GPIO-kat és azt, hogy a bővítő nem vár-e Micro:bit specifikus szoftveres viselkedést.
