Leírás

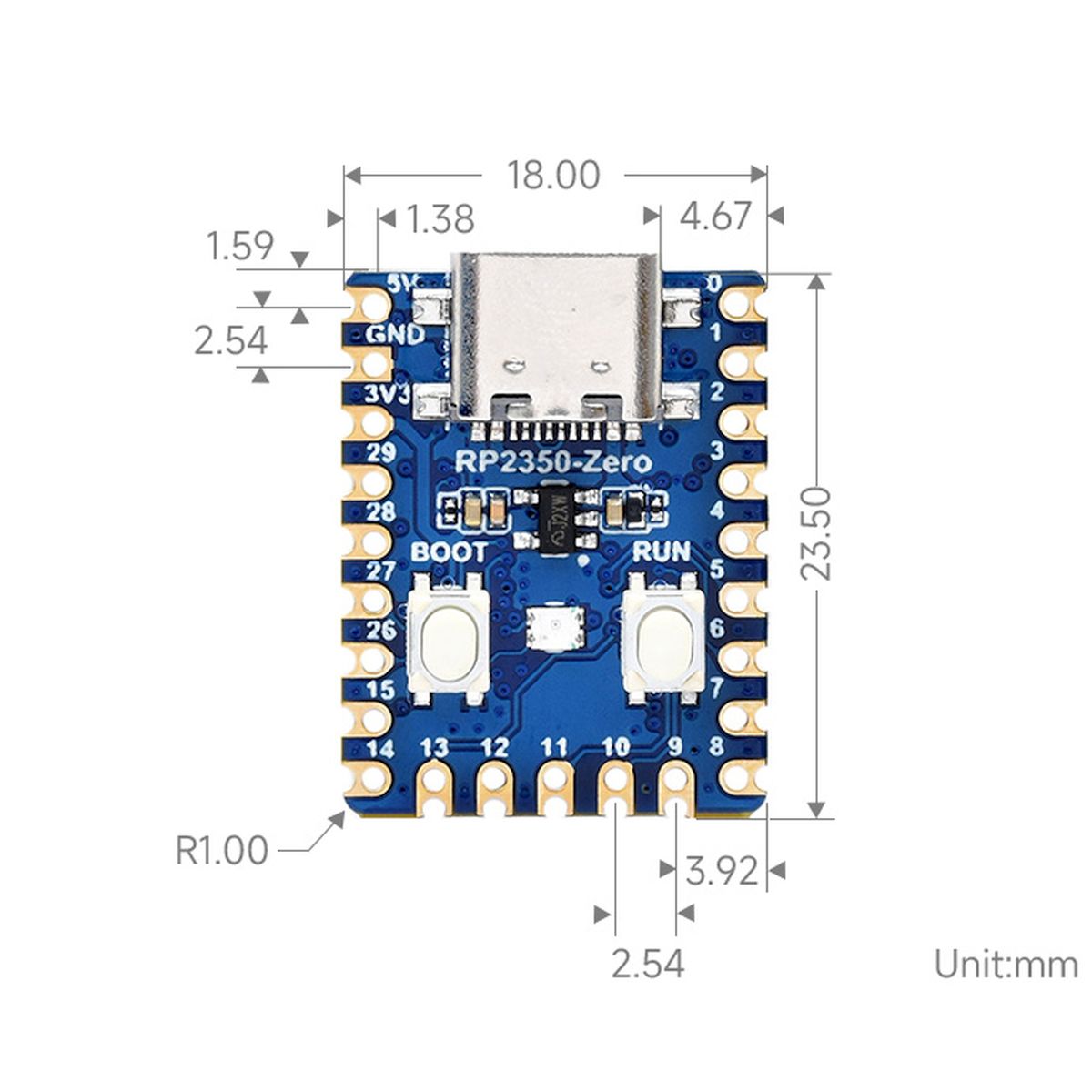

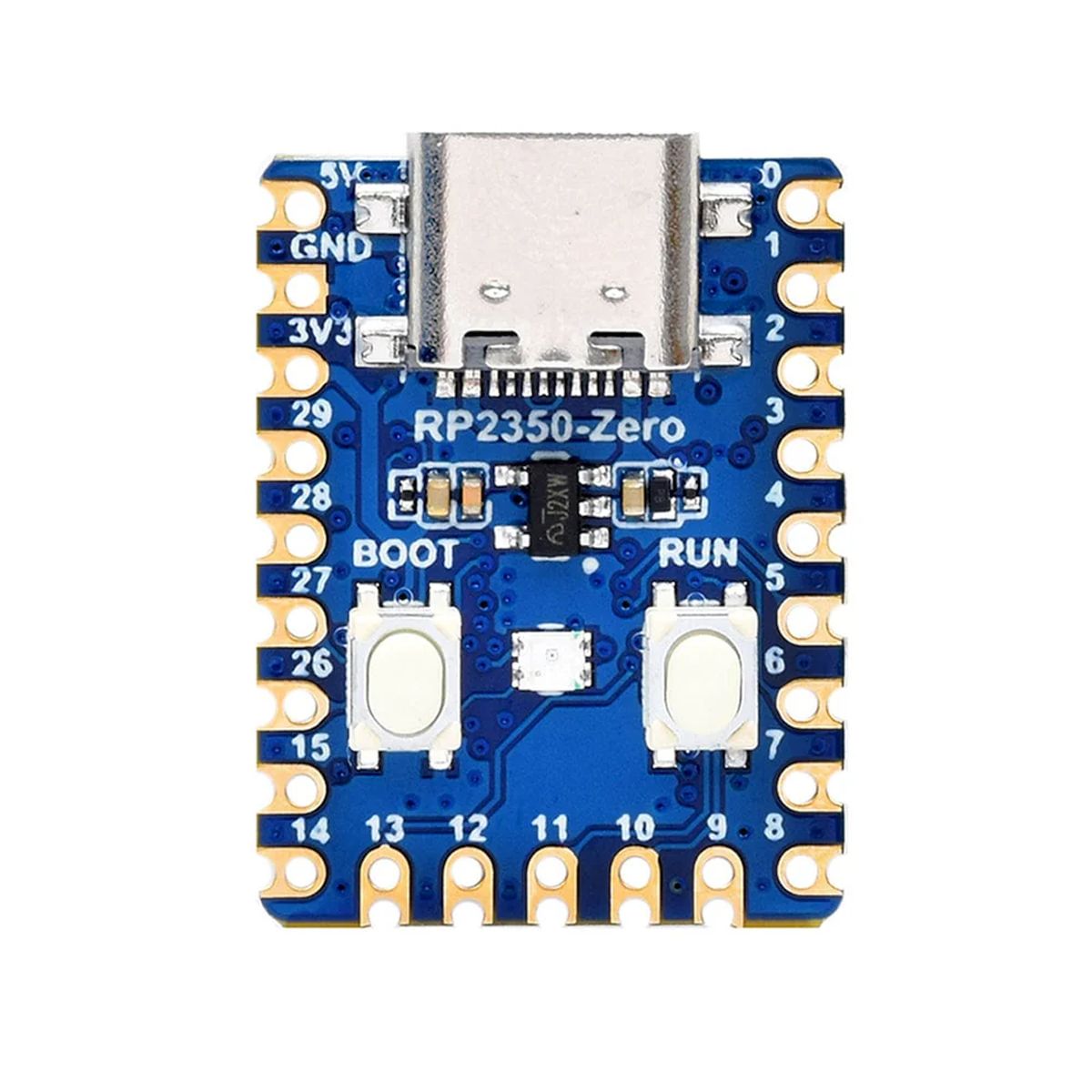

A RP2350-Zero alappanel kisméretű, RP2350A mikrokontrollerre épülő fejlesztőpanel olyan projektekhez, ahol a Raspberry Pi Pico 2 tudásvilága kell, de kisebb panelméretben és saját NYÁK-ra is beforrasztható kialakítással. Nem teljes miniszámítógép, hanem mikrokontrolleres vezérlő: GPIO-kat kezel, szenzorokat olvas, kijelzőt, LED-et, relét vagy saját protokollt vezérel.
A panel erősebb alapot ad, mint a régebbi RP2040-Zero jellegű lapok: RP2350A vezérlőt, 520 KB SRAM-ot, 4 MB Flash-t, USB-C csatlakozót és Arm Cortex-M33 / Hazard3 RISC-V architektúrát használ. Emiatt akkor hasznos, ha a projekt már kinőtte az egyszerűbb mikrokontrolleres panelt, de még nincs szükség Linuxot futtató Raspberry Pi számítógépre.
A döntő paraméter a beépítési forma. A RP2350-Zero alappanel tüskesorral is használható prototípushoz, de a peremkialakítás miatt hordozópanelre is forrasztható. Az első korlát is ebből jön: ha szabványos Raspberry Pi Pico méretet, Pico lábkiosztást vagy vezeték nélküli kapcsolatot keresel, nem ez a legcélszerűbb panel.
A RP2350-Zero alappanel vezérlőmagként kerülhet egy saját készülékbe. USB-C-n keresztül programozható, a GPIO-kra szenzorok, nyomógombok, WS2812 LED-ek, kijelzők, soros modulok vagy egyszerű illesztők kapcsolhatók. A panel nem a készülék teljes táp- és védelmi rendszerét váltja ki, hanem a mikrokontrolleres logikát adja.
A forrasztható perem akkor hasznos, ha a kész projektben nem szeretnél különálló fejlesztőpanelt és kábelrengeteget. Ilyenkor a RP2350-Zero alappanel ráültethető egy saját hordozó NYÁK-ra, a tápellátás, csatlakozók és külső illesztések pedig a saját panelen kapnak helyet.
Azaz a RP2350-Zero alappanel egy USB-C csatlakozós, RP2350A alapú mini mikrokontroller panel 4 MB Flash memóriával, 29 többfunkciós GPIO-val és saját NYÁK-ra forrasztható kialakítással.
Működés és beépítés
Programozáskor a RP2350-Zero alappanel USB-n keresztül tömegtárként is megjelenhet, így UF2 firmware másolással is tölthető. A BOOT gomb a letöltési módhoz, a RUN gomb az újraindításhoz használható. Fejlesztéshez C/C++, MicroPython és Arduino IDE környezet is szóba jöhet.

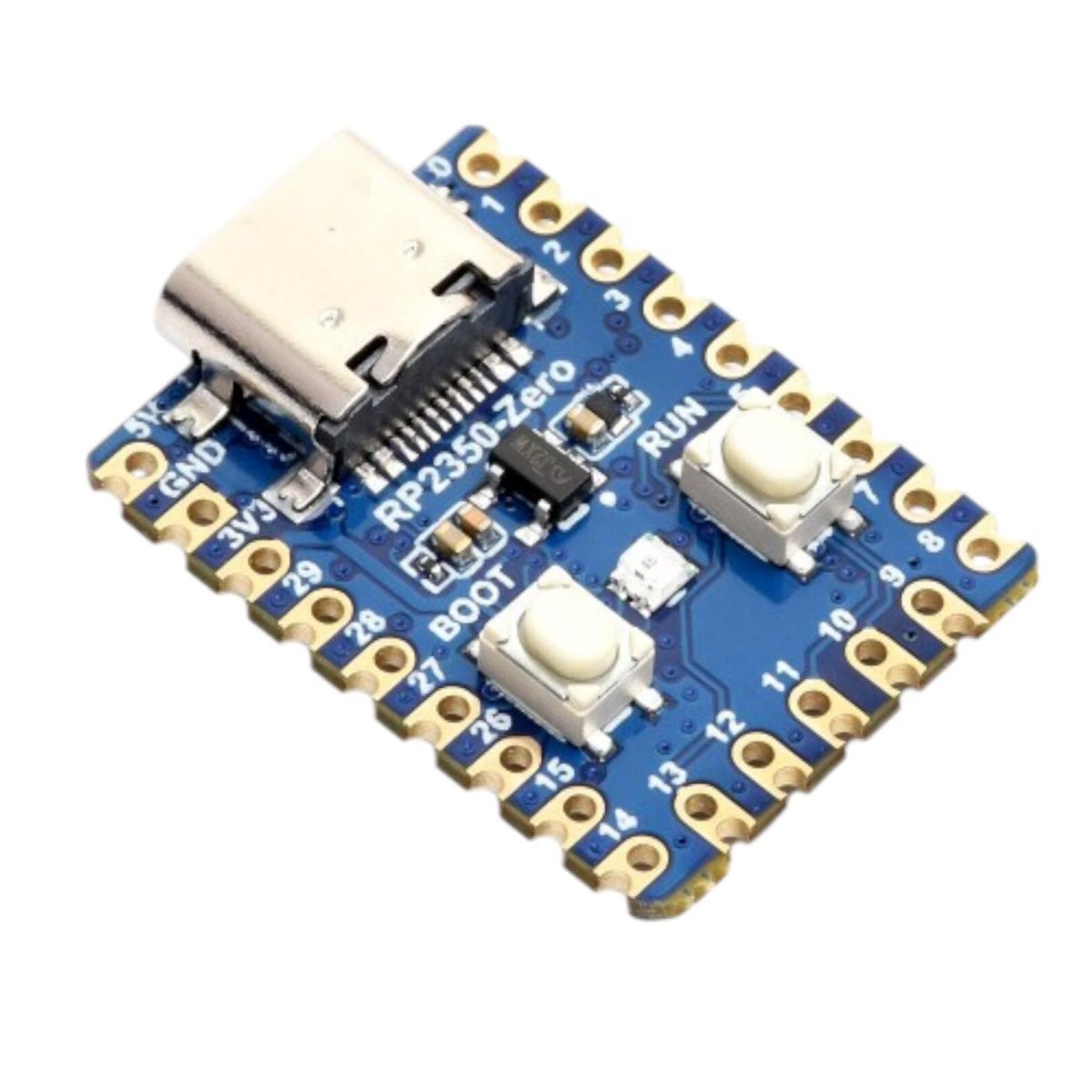

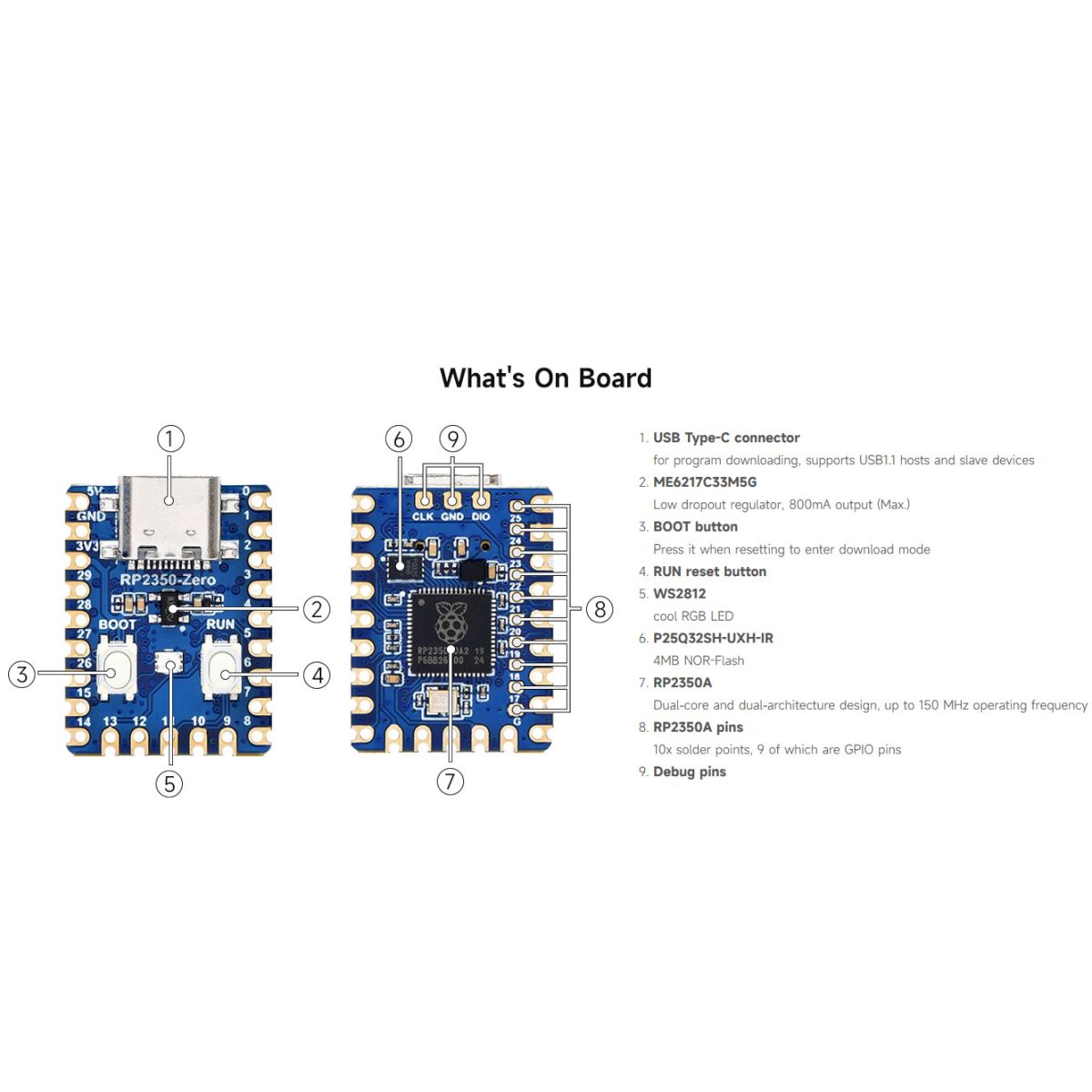

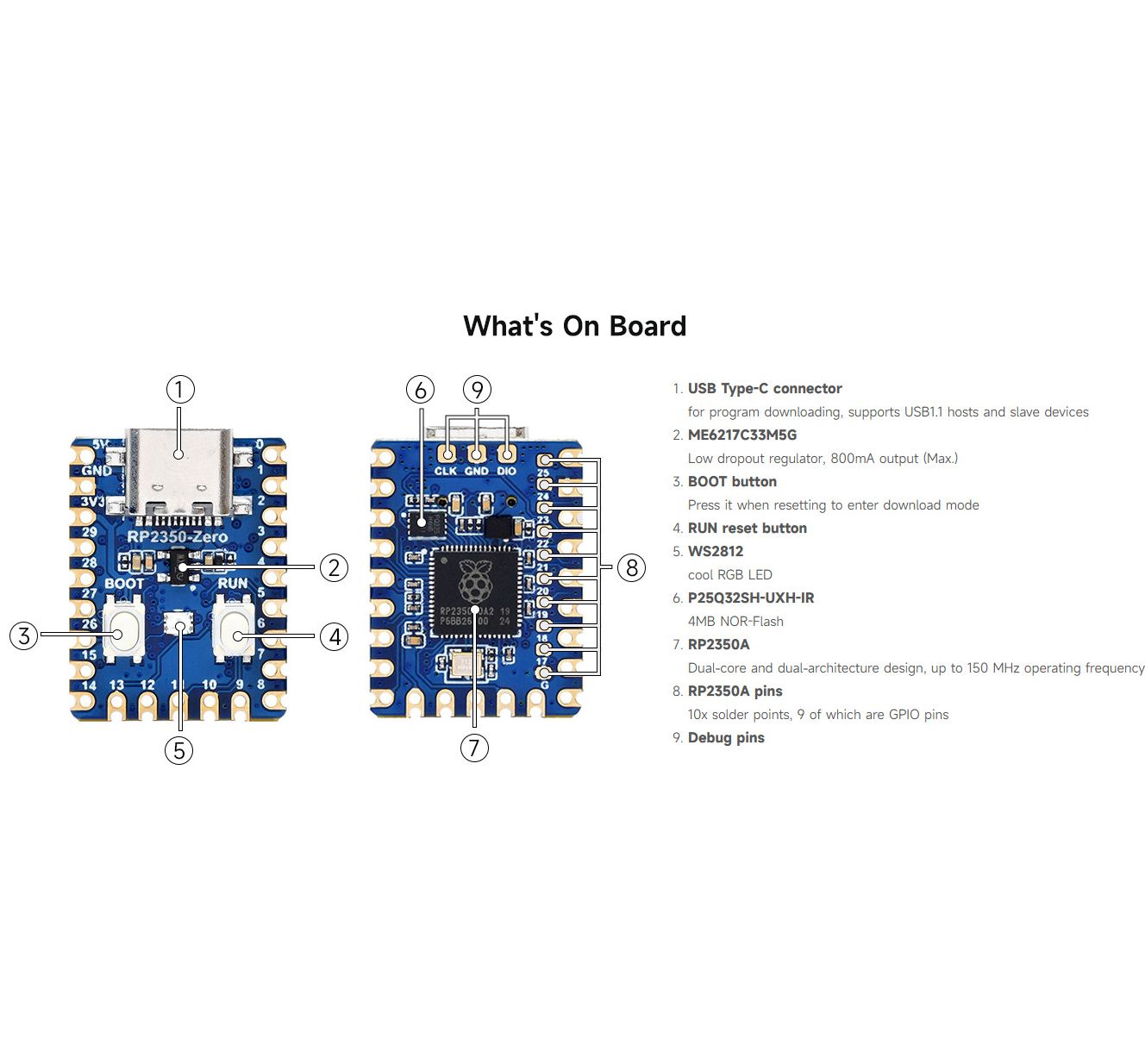

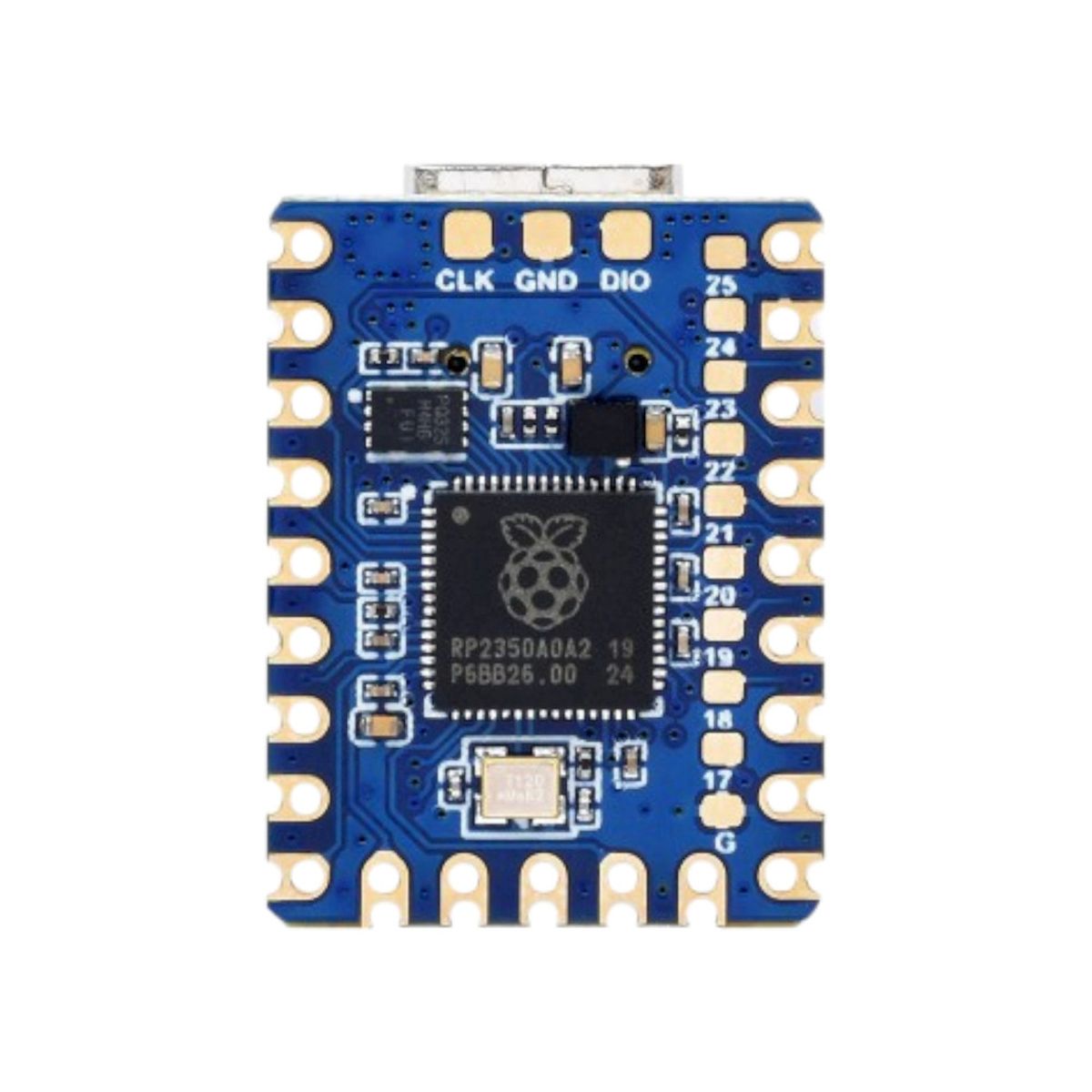

A panelen USB-C csatlakozó, RP2350A mikrokontroller, 4 MB NOR Flash, WS2812 RGB LED, debug csatlakozási pontok és 3,3 V-os szabályzó található. A külső áramköröknél 3,3 V-os logikai szinttel kell tervezni. Az 5 V-os modulokkal való közvetlen illesztést külön ellenőrizni kell, főleg bemeneteknél, hosszú vezetékeknél és külső táplált perifériáknál.
Felhasználási példák
- Saját NYÁK-ra épített kis vezérlőpanel készítése szenzorokhoz és nyomógombokhoz.
- USB-s HID eszköz, billentyűzetmakró vagy egyedi kezelőpanel fejlesztése.
- WS2812 LED vezérlés, állapotjelző vagy kis fényvezérlő készítése.
- I2C vagy SPI szenzorcsomópont építése adatgyűjtéshez.
- UART-os perifériák, GPS, soros kijelző vagy külső modul illesztése.
- Oktatási és műhelyteszt panelként RP2350A, MicroPython és C/C++ kipróbálásához.
- Beágyazott prototípus, ahol a teljes Raspberry Pi Pico panel túl nagy lenne.
Kompatibilitás és beüzemelés
| Mire figyelj? | Mit okoz? |
|---|---|
| USB-C adatkábelt használsz? | Csak töltőkábel esetén a panel kaphat tápot, de a programozás nem indul el. |
| BOOT és RUN gombbal lépsz letöltési módba? | Hibás sorrendnél nem jelenik meg a tömegtáras feltöltési felület. |
| 3,3 V-os logikai szintre terveztél? | 5 V-os perifériánál szintillesztés vagy külön védelem kellhet. |
| Szükséged van Pico 2 lábkiosztásra? | A RP2350-Zero alappanel kisméretű panel, nem mechanikai Pico 2 másolat. |
| Kell vezeték nélküli kapcsolat? | Beépített Wi-Fi és Bluetooth nincs, ehhez más panel vagy külső modul kell. |
| Saját NYÁK-ra forrasztod? | A perempadok pontos footprintet és tiszta forrasztási technikát igényelnek. |
| ADC bemeneteket használsz? | A mérési tartományt és referenciafeszültséget a 3,3 V-os rendszerhez kell igazítani. |
Döntés előtt ellenőrizendő adatok
- A projektnek elég-e a 4 MB Flash memória.
- Tüskesoros vagy tüskesor nélküli változat kell-e.
- A saját NYÁK-on van-e hely az USB-C csatlakozóhoz és a BOOT/RUN gombok eléréséhez.
- A szükséges perifériák elférnek-e a kivezetett GPIO-kiosztáson.
- A szoftverkörnyezet kezeli-e a konkrét RP2350-Zero boardot.
- A PWM csatornaszámot a végleges bekötés előtt ellenőrizni kell: !!!.
Használati korlát és mikor ne ezt válaszd
- Ne ezt válaszd, ha Raspberry Pi Pico 2 méretű és lábkiosztású panelt keresel.
- Ne ezt válaszd, ha beépített Wi-Fi vagy Bluetooth szükséges.
- Ne ezt válaszd, ha akkumulátortöltő áramkör kell a panelen.
- Ne ezt válaszd, ha 5 V-os Arduino UNO pajzsokkal akarsz közvetlenül dolgozni.
- Ne ezt válaszd, ha forrasztás nélkül, csak csavaros sorkapcsokkal építenél kész vezérlést.
- Ne ezt válaszd, ha a projekt Linuxot, HDMI-t, kamerát vagy fájlrendszeres miniszámítógépet igényel.
Műhelymegfigyelés
A Zero méretű panelek leggyakoribb buktatója nem a programozás, hanem a mechanika. Prototípuson még kényelmes a tüskesor, kész eszköznél viszont a peremforrasztás sokkal szebb és stabilabb lehet. Ilyenkor a hordozópanel footprintje, a forrasztási hőterhelés és az USB-C csatlakozó hozzáférhetősége előbb dől el, mint maga a firmware.
A másik tipikus hiba, hogy a vevő “Raspberry Pi” név alapján számítógépet vár. A RP2350-Zero alappanel mikrokontrolleres vezérlő, tehát nem futtat Linuxot, nem kezel HDMI monitort, és nem vált ki Raspberry Pi Zero számítógépet.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Termék: | RP2350-Zero alappanel |
| Mikrokontroller: | Raspberry Pi RP2350A |
| Processzorarchitektúra: | dual-core Arm Cortex-M33 és dual-core Hazard3 RISC-V |
| Órajel: | legfeljebb 150 MHz |
| SRAM: | 520 KB |
| Flash: | 4 MB NOR Flash |
| USB: | USB Type-C, USB 1.1 host/device |

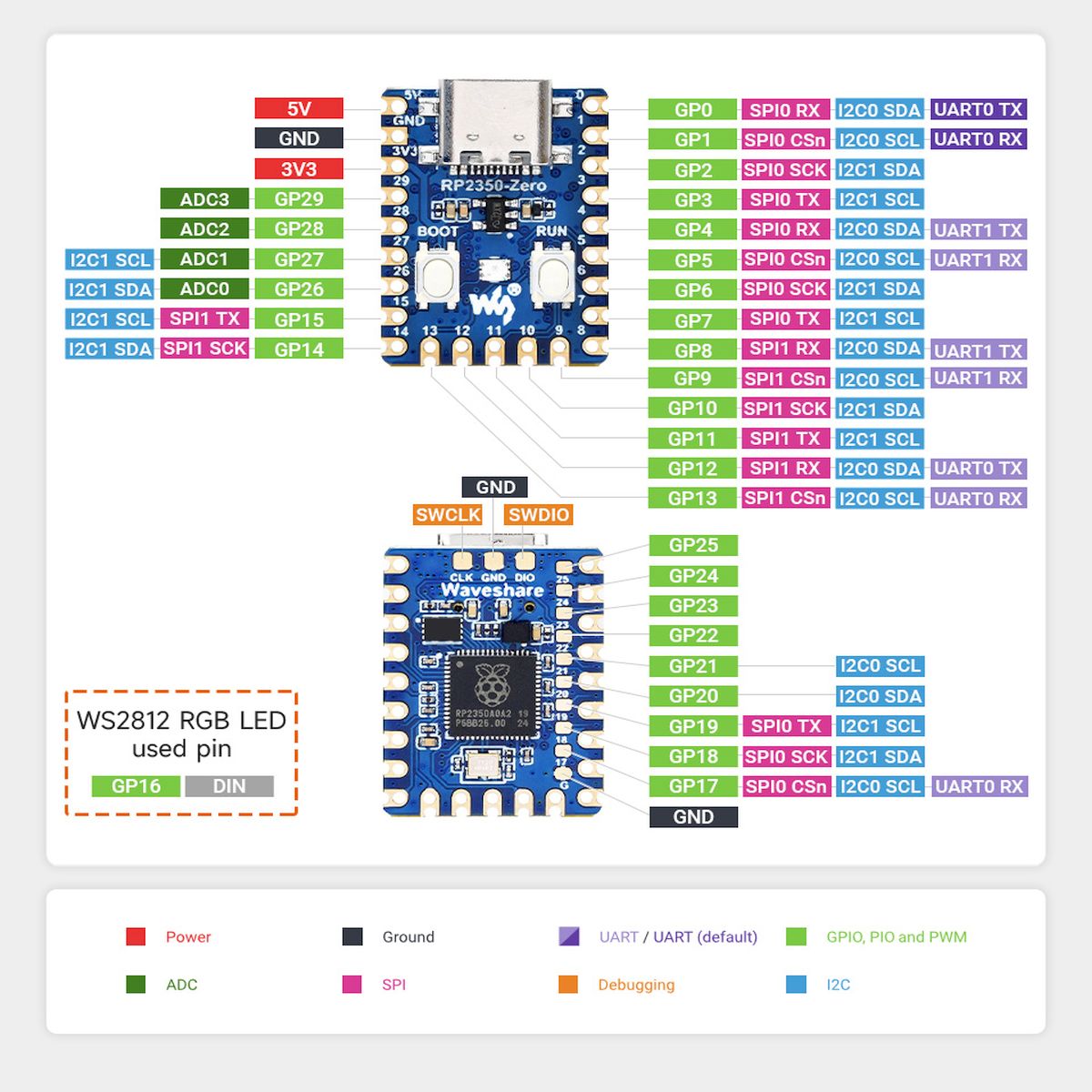

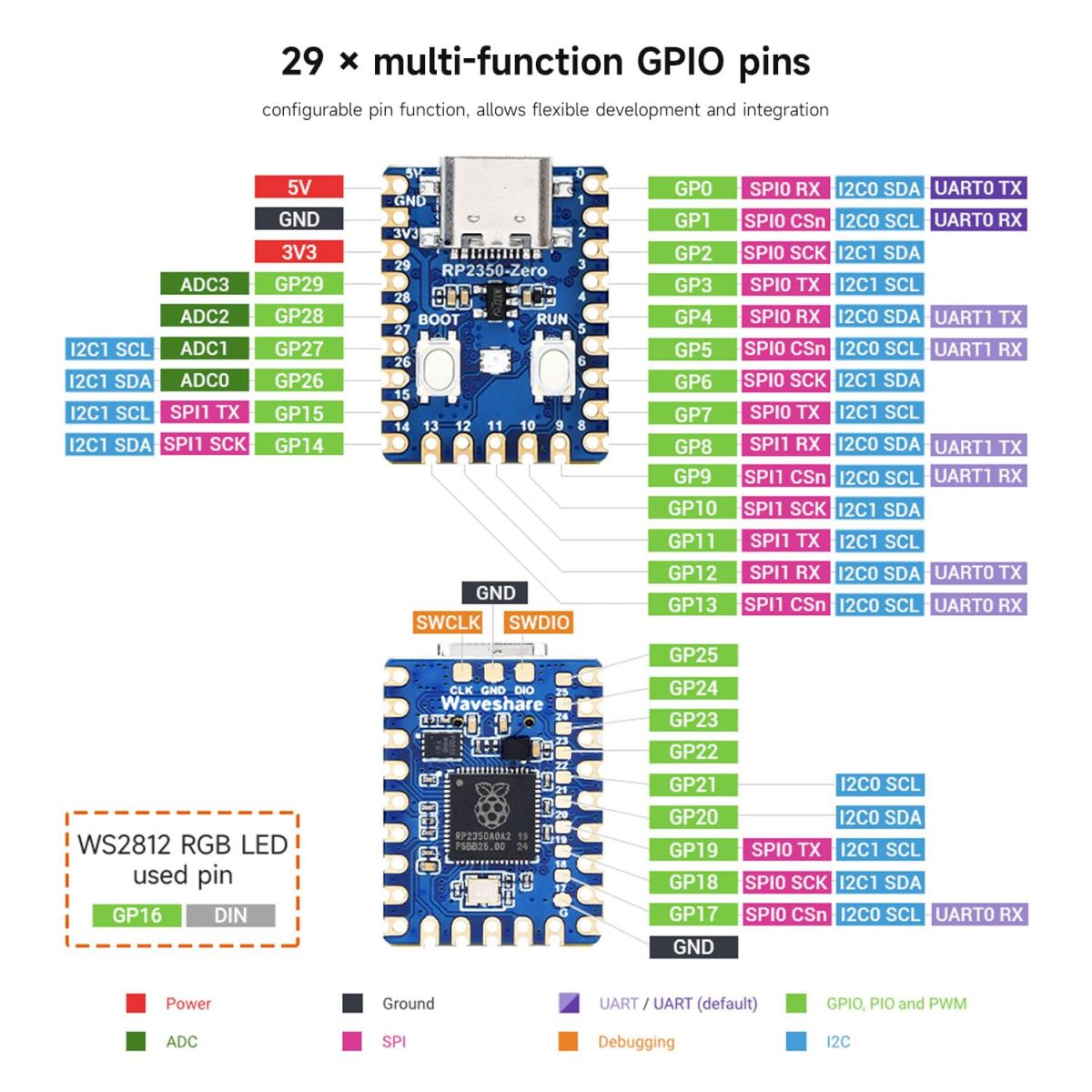

| GPIO: | 29 többfunkciós GPIO, 20 peremkivezetésen, továbbiak forraszpontokon |
| Kommunikációs perifériák: | 2 x SPI, 2 x I2C, 2 x UART |
| ADC: | 4 x 12 bites ADC |
| PIO: | 12 programozható I/O state machine |
| Fedélzeti LED: | WS2812 RGB LED |
| Gombok: | BOOT, RUN |
| Tápellátás: | USB-C / 3,3 V fedélzeti szabályzás |
| Szabályzó: | ME6217C33M5G, 800 mA max. kimenet |
| Programozás: | UF2 tömegtáras feltöltés, C/C++, MicroPython, Arduino IDE |
| Méret: | Zero / Supermini |
| Kialakítás: | forrasztható perem/castellated, opcionális tüskesor |
Dokumentáció
Csomag
- 1x RP2350-Zero alappanel

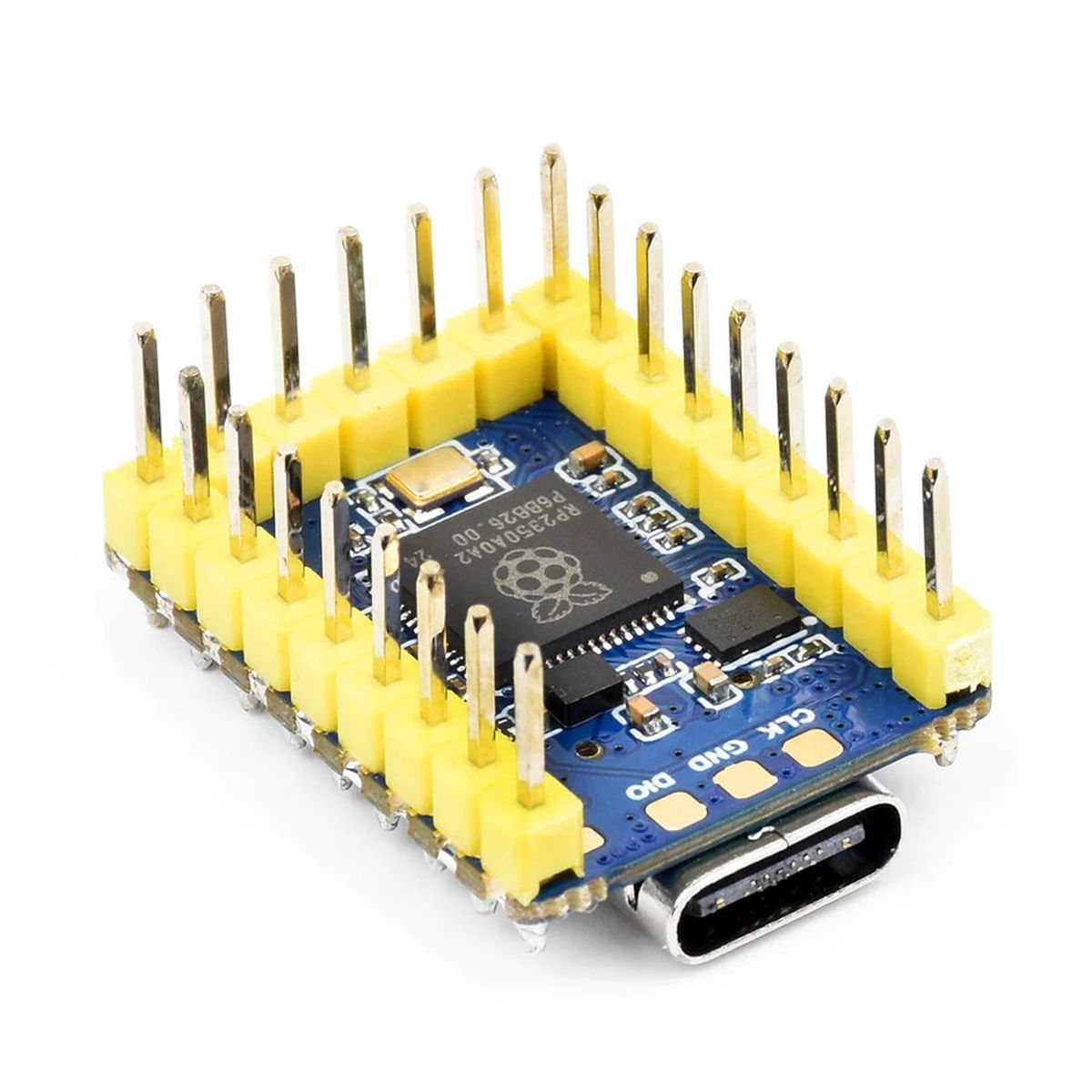

- 3x tüskesor
