Leírás
A Pt100 hőmérő szenzor (3m, M6, -200…+450C, 3-wire) ellenállás alapú platina hőmérséklet-érzékelő, amelyet akkor érdemes választani, ha a mérési pont nem közvetlenül az elektronikánál van, hanem például csővezetékben, fűtőblokkban, tartályban vagy gépházban kell hőmérsékletet figyelni. A 3 méteres kábel miatt a mérőelektronika távolabb kerülhet a melegebb, nedvesebb vagy nehezebben hozzáférhető mérési ponttól.
A Pt100 érzékelő nem kész digitális hőmérő. A belső platina ellenállás értéke változik a hőmérséklettel, ezt az ellenállásváltozást kell egy RTD mérőáramkörnek, PLC RTD bemenetnek vagy például MAX31865 modulnak kiolvasnia. 0 °C-on a Pt100 névleges ellenállása 100 ohm, innen indul a mérési karakterisztika.
A Pt100 hőmérő szenzor (3m, M6, -200…+450C, 3-wire) 3 vezetékes bekötése a hosszabb kábelből adódó mérési hibát csökkenti. Ez nem váltja ki a megfelelő mérőelektronikát, de jobb alapot ad, mint az egyszerű 2 vezetékes mérés, főleg több méteres kábelnél.
Az első korlátot a rendszer illesztése adja: Arduino, ESP32 vagy Raspberry Pi mellé nem közvetlen GPIO bemenetre kerül, hanem RTD illesztő kell. A megadott -200…+450 °C tartomány az érzékelő mérési tartománya, de a kábel és a rögzítési környezet hőterhelhetőségét külön ellenőrizni kell: !!!.

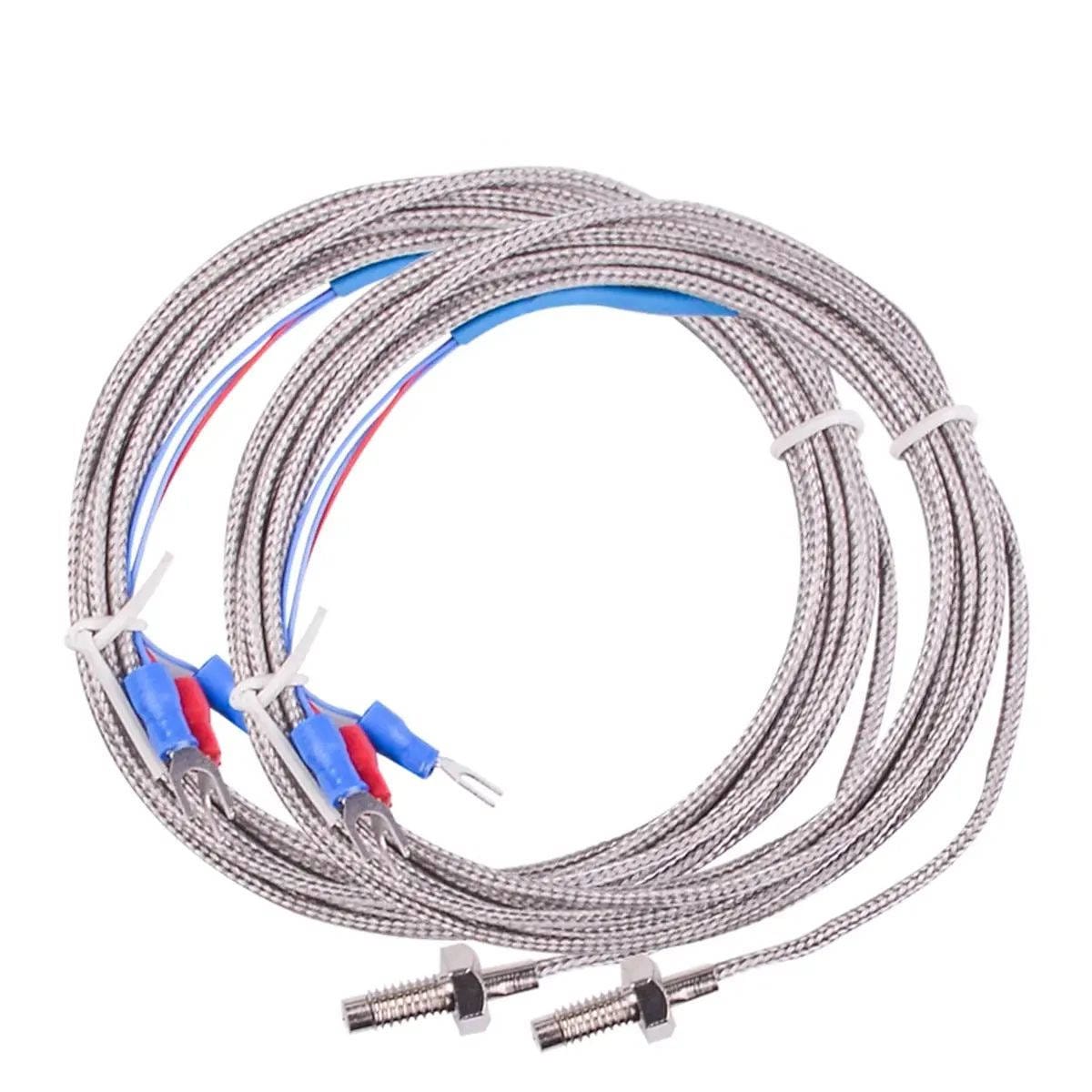

A Pt100 hőmérő szenzor (3m, M6, -200…+450C, 3-wire) a mérési pont és a vezérlés közötti érzékelőelem. A szonda az M6 menetes részen keresztül mechanikusan rögzíthető, a 3 eres kábel pedig a mérőelektronikához vezethető.
Tipikus felépítés:
- mérési pont: cső, fémtest, kazán, tartály, fűtőblokk vagy géprész
- érzékelő: Pt100 hőmérő szenzor (3m, M6, -200…+450C, 3-wire)
- mérőelektronika: PLC RTD bemenet, ipari mérőmodul vagy MAX31865
- vezérlő: PLC, Arduino, ESP32, Raspberry Pi vagy adatgyűjtő rendszer
A 3 méteres kábel ott segít, ahol az elektronika nem kerülhet közvetlenül a mérési ponthoz. Ilyen lehet egy meleg géprész, egy burkolat alatti szenzorpont vagy egy szerelődobozba vitt vezérlés.
Mi ez egy mondatban?
A Pt100 hőmérő szenzor (3m, M6, -200…+450C, 3-wire) egy M6 menetes, 3 méteres kábellel szerelt, 3 vezetékes Pt100 RTD hőmérséklet-érzékelő ipari és mikrokontrolleres mérőrendszerekhez, megfelelő RTD illesztőelektronikával.
Működés és beépítés
A Pt100 RTD érzékelő belsejében platina alapú ellenálláselem dolgozik. Ennek ellenállása a hőmérséklet változásával együtt változik. A mérőelektronika kis mérőáramot használ, méri az ellenállást, majd ebből számolja a hőmérsékletet.
A 3 vezetékes kialakítás célja, hogy a vezetékek saját ellenállása kisebb hibát vigyen a mérésbe. Ez akkor számít igazán, ha a kábel nem néhány centiméter, hanem méteres hosszúságú. A Pt100 hőmérő szenzor (3m, M6, -200…+450C, 3-wire) esetében a 3 m kábel miatt ez gyakorlati szempont, nem csak műszaki részlet.

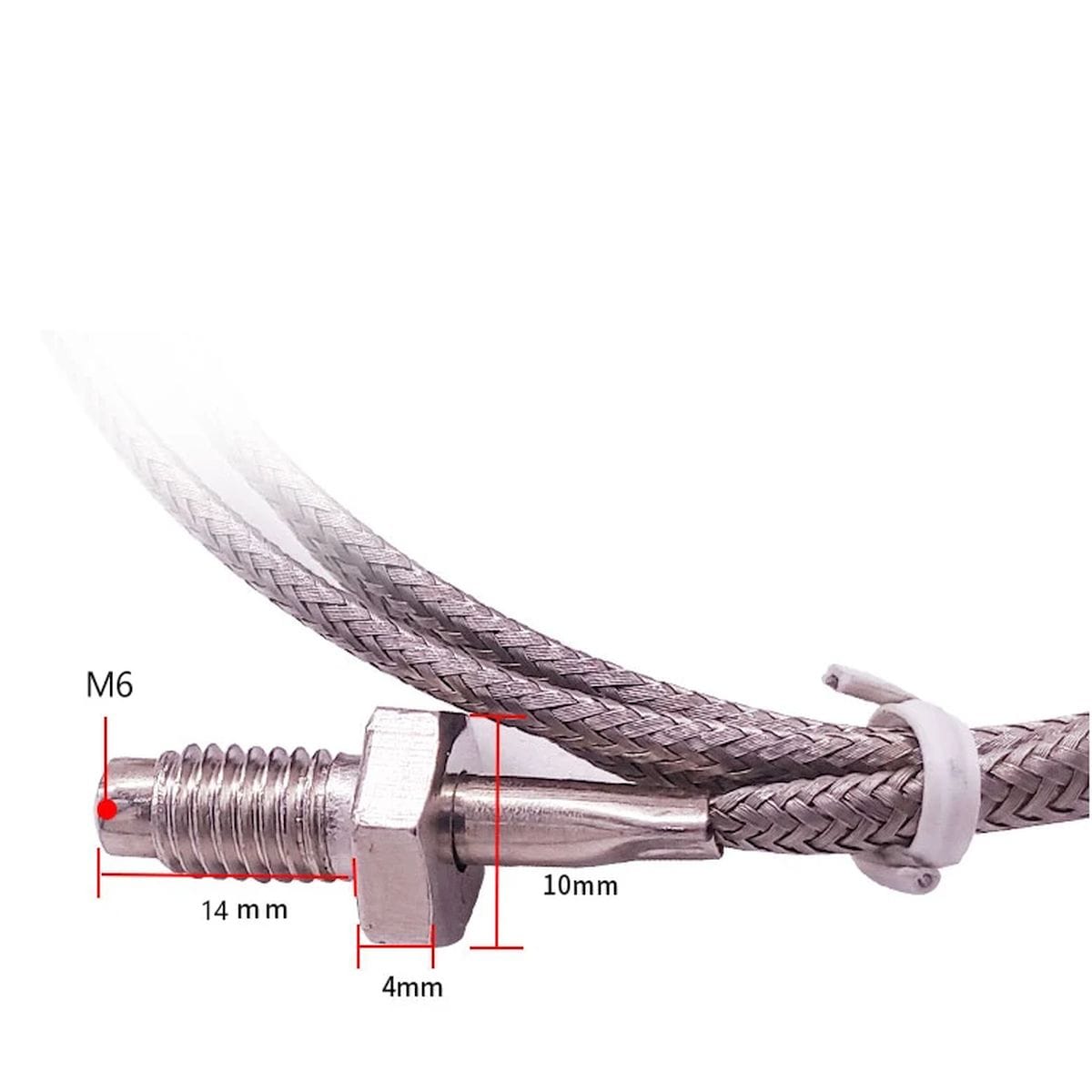

Beépítéskor az M6 menetet mechanikusan stabilan kell rögzíteni. A mérés akkor lesz használható, ha a szonda valóban a mérendő közeggel vagy fémfelülettel van hőkapcsolatban. Ha csak a menet vége érintkezik gyengén, a mérés lassú és pontatlan lesz, még akkor is, ha maga az érzékelő jó.
Felhasználási példák
A Pt100 hőmérő szenzor (3m, M6, -200…+450C, 3-wire) ilyen helyeken használható jól:
- kazán, bojler vagy hőcserélő hőmérsékletének mérése megfelelő mechanikai beépítéssel
- csővezeték vagy fémtest hőmérsékletének figyelése
- fűtőblokk, forma, kisebb ipari gépegység hőmérséklet-visszacsatolása
- PLC alapú folyamatvezérlés RTD bemenettel
- Arduino vagy ESP32 adatgyűjtés MAX31865 illesztőmodullal
- labor vagy műhely mérőállomás, ahol a mérési pont távolabb van az elektronikától
- hőmérséklet-naplózás, ahol stabilabb érzékelő kell, mint egy egyszerű NTC modul
Kompatibilitás és beüzemelés
A Pt100 hőmérő szenzor (3m, M6, -200…+450C, 3-wire) passzív RTD érzékelő. Nem ad analóg feszültséget, nem I2C, nem 1-Wire és nem UART eszköz. A vezérlőhöz köztes mérőelektronika kell.
| Mire figyelj? | Mit okoz? |
|---|---|
| Van RTD mérőbemenet vagy MAX31865 modul? | Enélkül a vezérlő nem tudja közvetlenül értelmezni a Pt100 ellenállásváltozását. |
| A mérőmodul 3 vezetékes bekötésre van állítva? | Rossz beállításnál a vezetékkompenzáció nem működik megfelelően. |
| A három vezeték azonos logika szerint került bekötésre? | Felcserélt vezetékeknél hibás vagy zajos érték jelenhet meg. |
| A kábel útja távol van nagyáramú vezetékektől? | Zajos környezetben a mérés ugrálhat, főleg rossz árnyékolás vagy földelés mellett. |
| A szonda és a mérendő felület között jó a hőkapcsolat? | Gyenge érintkezésnél a mérés lassú, és nem a valódi folyamat-hőmérsékletet mutatja. |
| A kábel szigetelése bírja a helyi hőmérsékletet? | A szenzor mérési tartománya nem jelenti automatikusan, hogy a teljes kábel tartósan bírja ugyanazt a hőterhelést. |
Arduino, ESP32 és Raspberry Pi esetén a gyakorlati út a MAX31865 modul. PLC esetén olyan analóg vagy RTD bemenet kell, amely Pt100 és 3 vezetékes mérés fogadására alkalmas.
Döntés előtt ellenőrizendő adatok
- Pontossági igény: ha kalibrált, dokumentált pontossági osztály kell, a pontossági osztályt külön ellenőrizni kell,
- Kábel hőterhelése: a mérési tartomány nem azonos a kábel tartós hőállóságával.
- Mechanikai méret: az M6 menet adott, de a szonda pontos hossza és beépítési mélységét ellenőrizd.
- Közeg és tömítés: folyadék, gőz, nyomás vagy vegyszer esetén a tömítés, védőcső és közegállóság külön kérdés.
- Mérőelektronika: 3 vezetékes Pt100 bemenet vagy megfelelő RTD illesztő nélkül nem lesz használható mérési adat.
- Kábelhossz: ha a 3 m kevés, toldás helyett mérési pontosság és zavarvédettség szempontjából inkább megfelelő hosszúságú kivitel vagy ipari távadó jöhet szóba.
Használati korlátok és amikor más típust keress
Ne ezt a típust válaszd, ha:
- Közvetlenül digitális kimenetű hőmérőt keresel Arduino-hoz vagy ESP32-höz, külön RTD illesztő nélkül.
- Egyszerű szobahőmérséklet-méréshez kell olcsó, gyorsan beköthető szenzor. Ilyenkor DS18B20, SHT40, DHT vagy NTC jellegű megoldás egyszerűbb lehet.
- Nagyon nagy pontosságú, hitelesített vagy kalibrált mérés kell, és a pontossági osztály dokumentuma nélkül nem fogadható el a szenzor.
- 4 vezetékes labor pontosságú Pt100 mérésre van szükség.
- A mérési pont nyomás alatt áll, vegyszeres közegben van, vagy tömített merülőhüvelyt igényel, és a közegállóság nincs külön ellenőrizve.
- A kábel is tartósan magas hőmérsékletű térben futna, mert a kábelanyag és kábel-hőállóság itt nincs biztosan megadva.
Műhelymegfigyelés
A 3 méteres Pt100 érzékelőknél gyakori hiba, hogy a szerelő csak a hőmérséklet-tartományt nézi, és megfeledkezik a kábelről. A szonda vége lehet alkalmas magasabb hőmérsékletű pontra, de a kábel, a csatlakozás, a rögzítés és a mérőmodul környezete külön határt szab.
Mikrokontrolleres próbánál érdemes először szobahőmérsékleten, majd ismert hőmérsékletű ponton ellenőrizni a rendszert. Ha a mérés már az asztalon ugrál vagy több fokkal elcsúszik, nem a kazánnál kell először hibát keresni, hanem a bekötésnél, a 2/3 vezetékes beállításnál és az RTD modul konfigurációjánál.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméknév: | Pt100 hőmérő szenzor (3m, M6, -200…+450C, 3-wire) |
| Típus: | WZP-02 |
| Érzékelő típusa: | Pt100 RTD, platina ellenállás-hőmérő |
| Névleges ellenállás: | 100 ohm 0 °C-on |
| Bekötés: | 3 vezetékes |
| Kábelhossz: | 3 m |
| Rögzítés: | M6 menet |
| Mérési tartomány: | -200…+450 °C |
| Ház anyaga: | Rozsdamentes acél |
| Kompatibilis mérőelektronika: | Pt100/RTD bemenet, PLC RTD modul, MAX31865 jellegű RTD illesztő |
| Arduino kompatibilitás: | RTD illesztőmodullal |
| ESP32 kompatibilitás: | RTD illesztőmodullal |
| Raspberry Pi kompatibilitás: | RTD illesztőmodullal |
| Közvetlen GPIO bekötés: | Nem |
Dokumentáció
Csomag
- 1x Pt100 hőmérő szenzor (3m, M6, -200…+450C, 3-wire)
