ESP32-S3 Nano (ESP32-S3, 16MB, ESP32-S3-N16R8)

Leírás

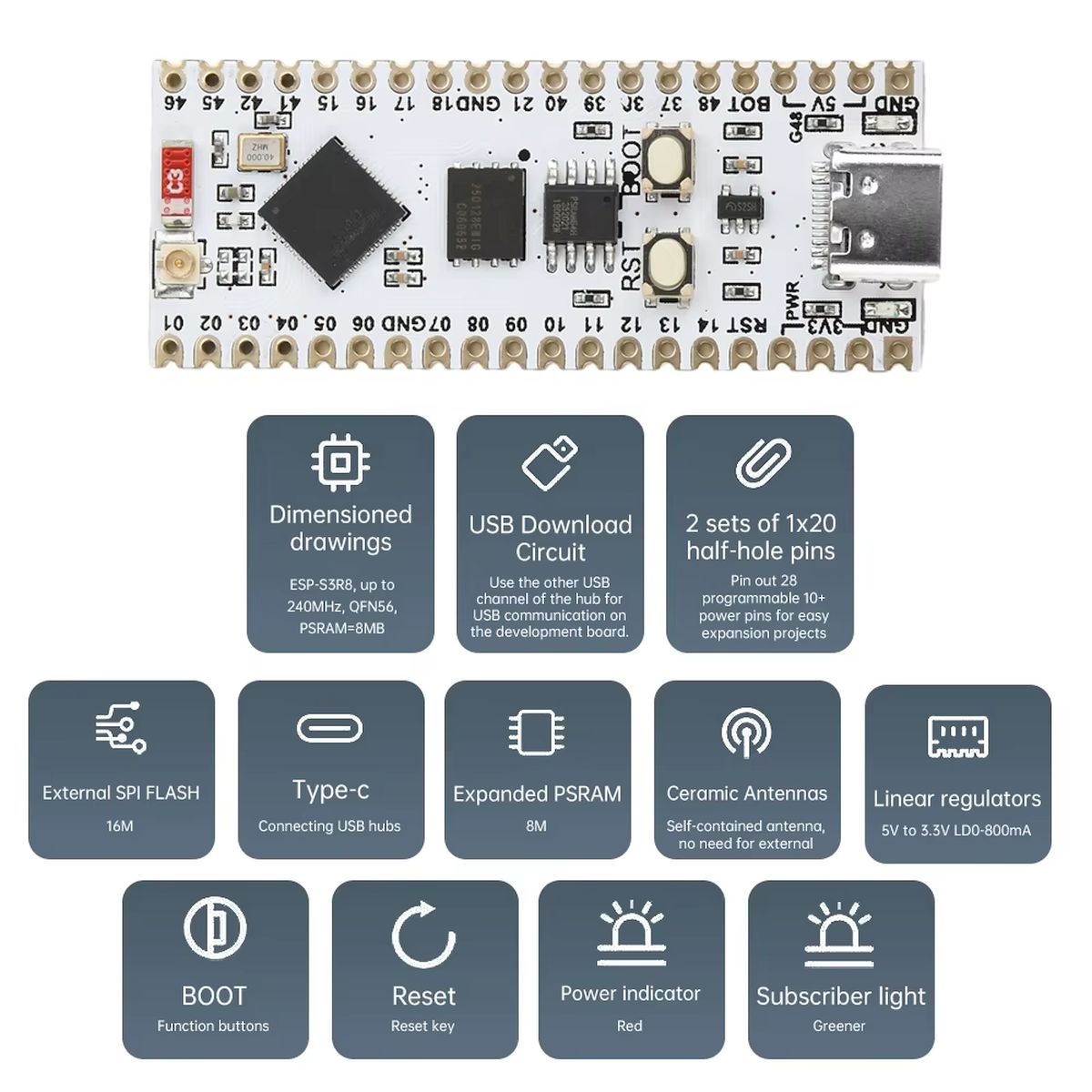

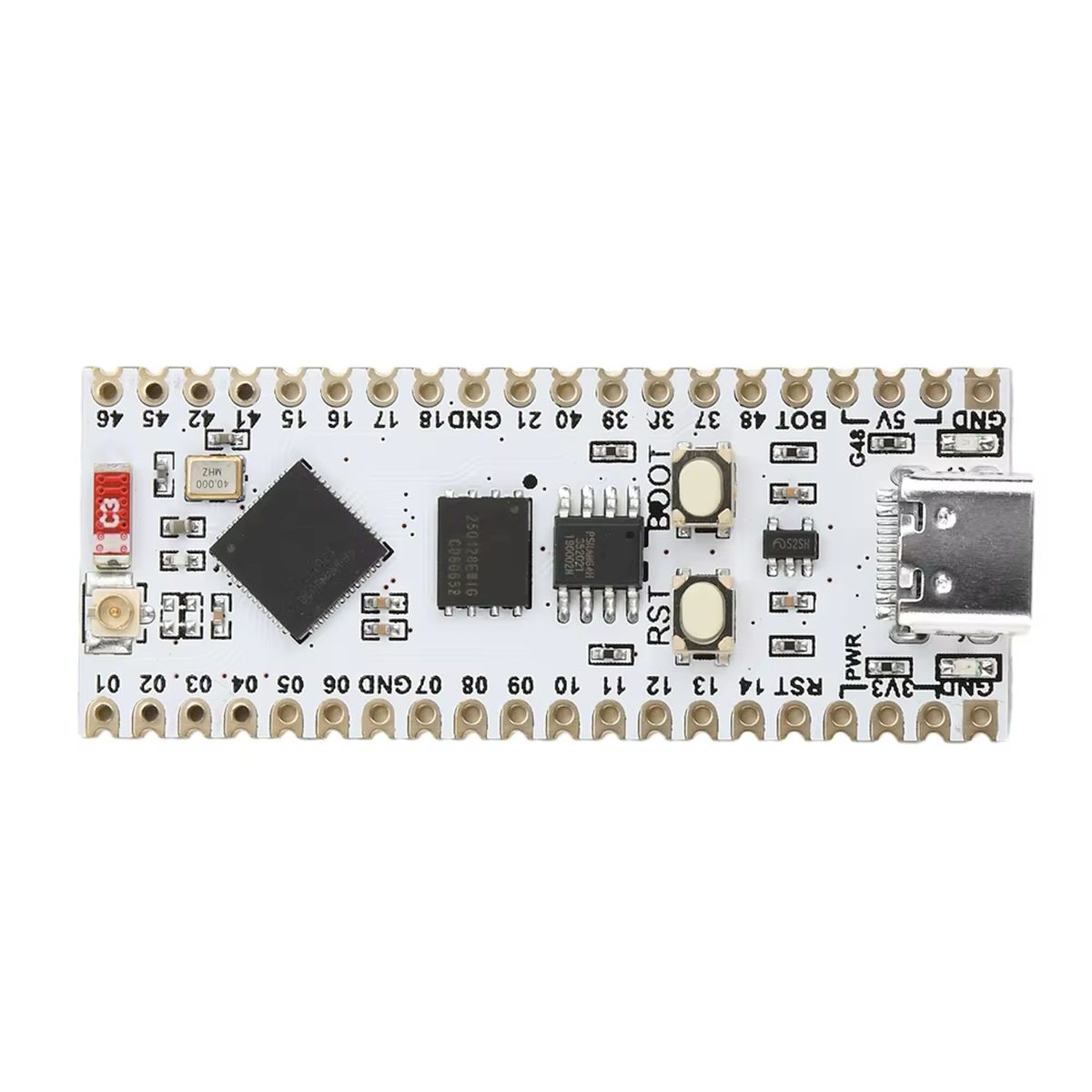

Az ESP32-S3 Nano (ESP32-S3, 16MB, ESP32-S3-N16R8) egy USB-C csatlakozós, Nano méretosztályú ESP32-S3 fejlesztőpanel 16 MB Flash memóriával és 8 MB PSRAM-mal. Jó alap Wi-Fi-s, Bluetooth LE-s, MicroPythonos vagy Arduino IDE-s projektekhez, ahol kis helyen kell nagyobb programmemória és több munkamemória.

Háttér

Az ESP32-S3 Nano (ESP32-S3, 16MB, ESP32-S3-N16R8) nem klasszikus 5 V-os Arduino Nano, hanem 3,3 V logikai szintű ESP32-S3 alapú panel. A Nano forma miatt ismerős a méret és a fejlesztői környezet, de a tápellátást, a lábkiosztást és a perifériák feszültségszintjét már ESP32-s szemmel kell nézni.

Egy mondatban: az ESP32-S3 Nano (ESP32-S3, 16MB, ESP32-S3-N16R8) egy kis méretű, vezeték nélküli ESP32-S3 fejlesztőpanel, amely Arduino IDE, MicroPython és ESP-IDF irányból is használható.

Így épül be…

A panel USB-C-n keresztül programozható és tápellátható, a külső áramkörökkel pedig GPIO lábakon kommunikál. Szenzorokhoz, kijelzőkhöz és bővítőmodulokhoz I2C, SPI, UART, ADC és PWM jellegű kapcsolatok használhatók, de minden bekötésnél a 3,3 V-os logikai szint az alap.

A 16 MB Flash akkor hasznos, ha a program mellett webes felület, fájlrendszer, több könyvtár vagy nagyobb MicroPython környezet is kerül a panelre. A 8 MB PSRAM nagyobb pufferelést, grafikus vagy adatfeldolgozási próbákat is segíthet, de ez nem váltja ki a rendes rendszertervezést: kamera, kijelző vagy hálózati adatfolyam mellett a memóriahasználatot külön ellenőrizni kell.

Tippek

• Wi-Fi-s szenzorállomás készítéséhez, ahol a mért adatot helyi hálózatra vagy felhő felé kell továbbítani.
• MicroPython tanuláshoz és próbapaneles kísérletezéshez, ha nem elég a kisebb ESP8266 memória.
• Arduino IDE-s ESP32-S3 fejlesztéshez, amikor a Nano méret és az USB-C csatlakozó kényelmesebb.
• Okosotthonos vezérlőhöz, például relé, hőmérő, fényérzékelő vagy állapotjelző modul mellé.
• Webszerveres vagy konfigurációs felületes projektekhez, ahol jól jön a 16 MB Flash.
• Kisebb grafikus kijelzős vagy adatpufferes feladatokhoz, ahol a 8 MB PSRAM érezhető tartalékot ad.
• Oktatási és műhelyes feladatokhoz, ahol ugyanazon panelen lehet Wi-Fi-t, Bluetooth LE-t, I2C-t, SPI-t és GPIO-kezelést gyakorolni.

Mire kell figyelni beüzemeléskor?

Vásárlás előtt ezekre figyelj

A választásnál ne csak azt nézd, hogy ESP32-S3 szerepel a névben. Ellenőrizd, hogy kell-e a 16 MB Flash és a 8 MB PSRAM, szükséges-e a Nano méret, elég-e a beépített antenna, illetve tudsz-e 3,3 V-os logikai szinttel dolgozni.

Ha meglévő Arduino Nano projekthez keresel utódot, nézd át a lábkiosztást és a tápellátást. A Nano forma segít az elrendezésben, de az ESP32-S3 más belső felépítésű vezérlő, más USB-kezeléssel, más perifériakiosztással és más feszültségszinttel.

Amikor nem ez lesz a jó megoldás

• Ne ezt válaszd, ha 5 V-os logikai szintű Arduino Nano panelt szeretnél közvetlen cserére régi áramkörbe.
• Ne ezt válaszd, ha ipari környezetben hosszú kábelezés, zavaros tápellátás vagy csavaros sorkapocs szükséges.
• Ne ezt válaszd, ha külső antenna kell a stabilabb rádiós kapcsolat miatt.
• Ne ezt válaszd, ha natív analóg feszültségkimenetre épülő DAC feladatod van.
• Ne ezt válaszd, ha a projekt sok 5 V-os modult használ, és nem akarsz szintillesztéssel foglalkozni.
• Ne ezt válaszd, ha kész, dobozolt végtermékbe minősített, ipari kivitelű vezérlőmodul kell.

Egy apró tipp a gyakorlatból

Az első próba előtt mindig tölts fel egy egyszerű soros portos vagy LED-villogtató programot, és csak utána kezdj Wi-Fi-s, MicroPythonos vagy kijelzős kóddal dolgozni. Így gyorsan kiderül, hogy a kábel, a driver, a boardbeállítás és az USB-s feltöltés rendben van-e.

Műszaki jellemzők

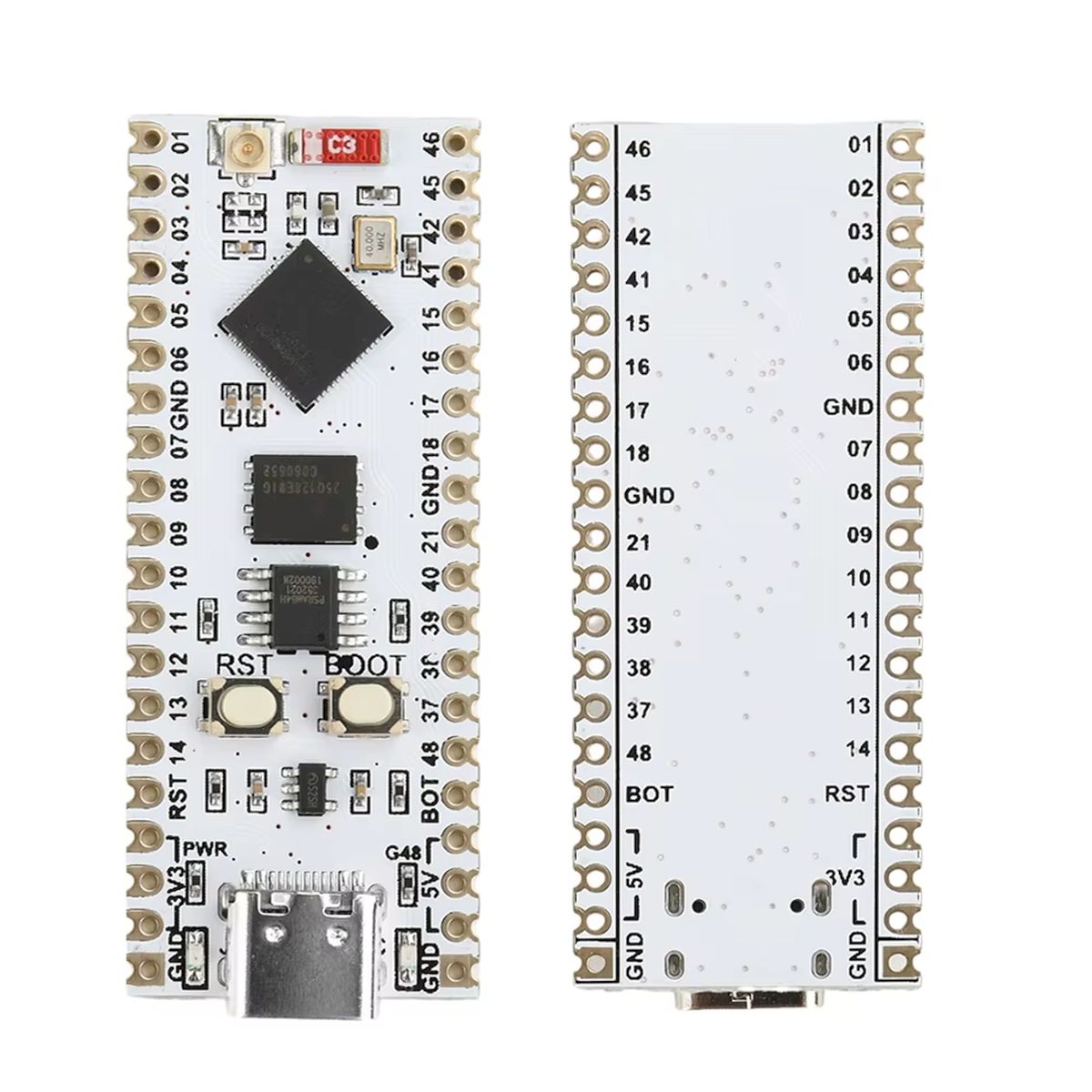

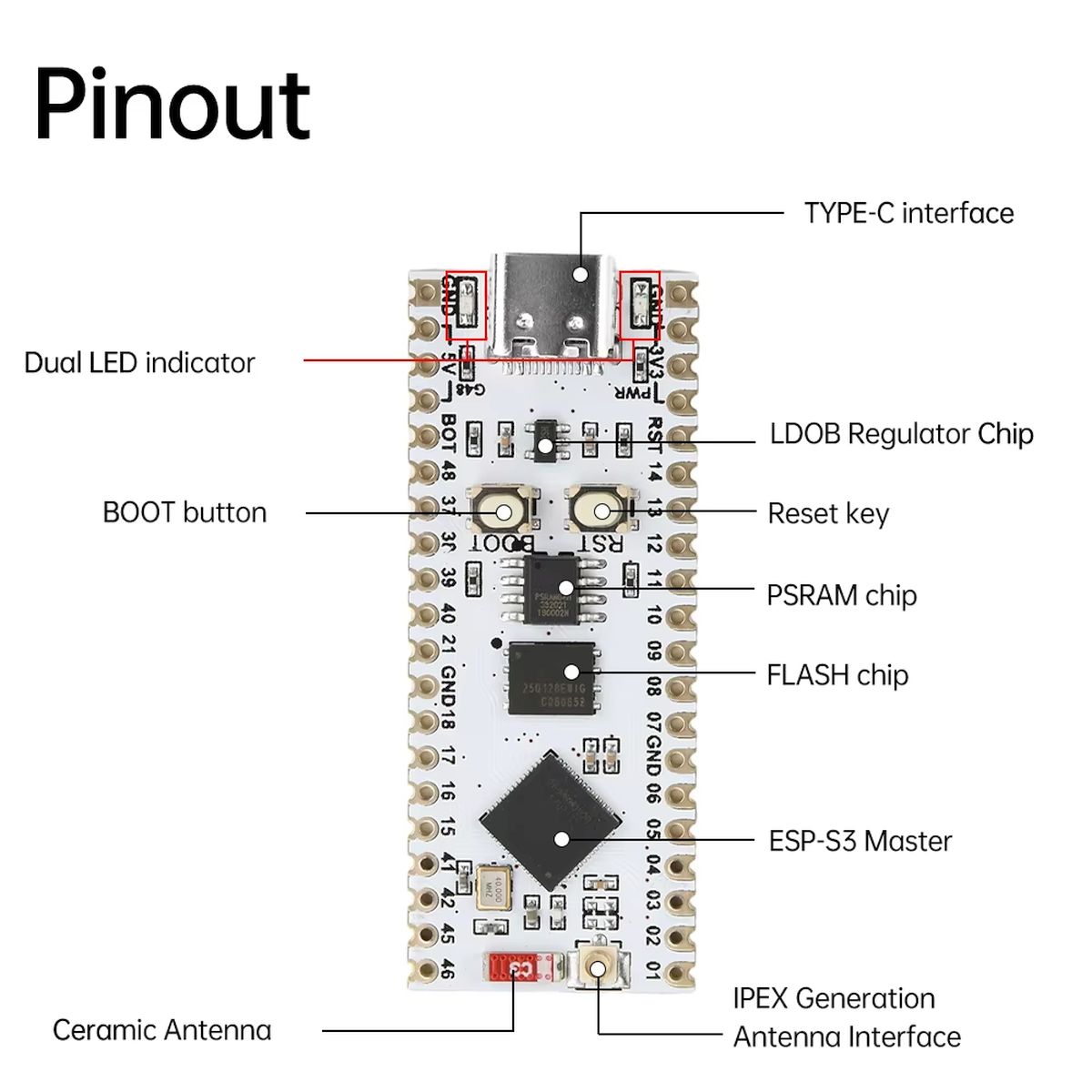

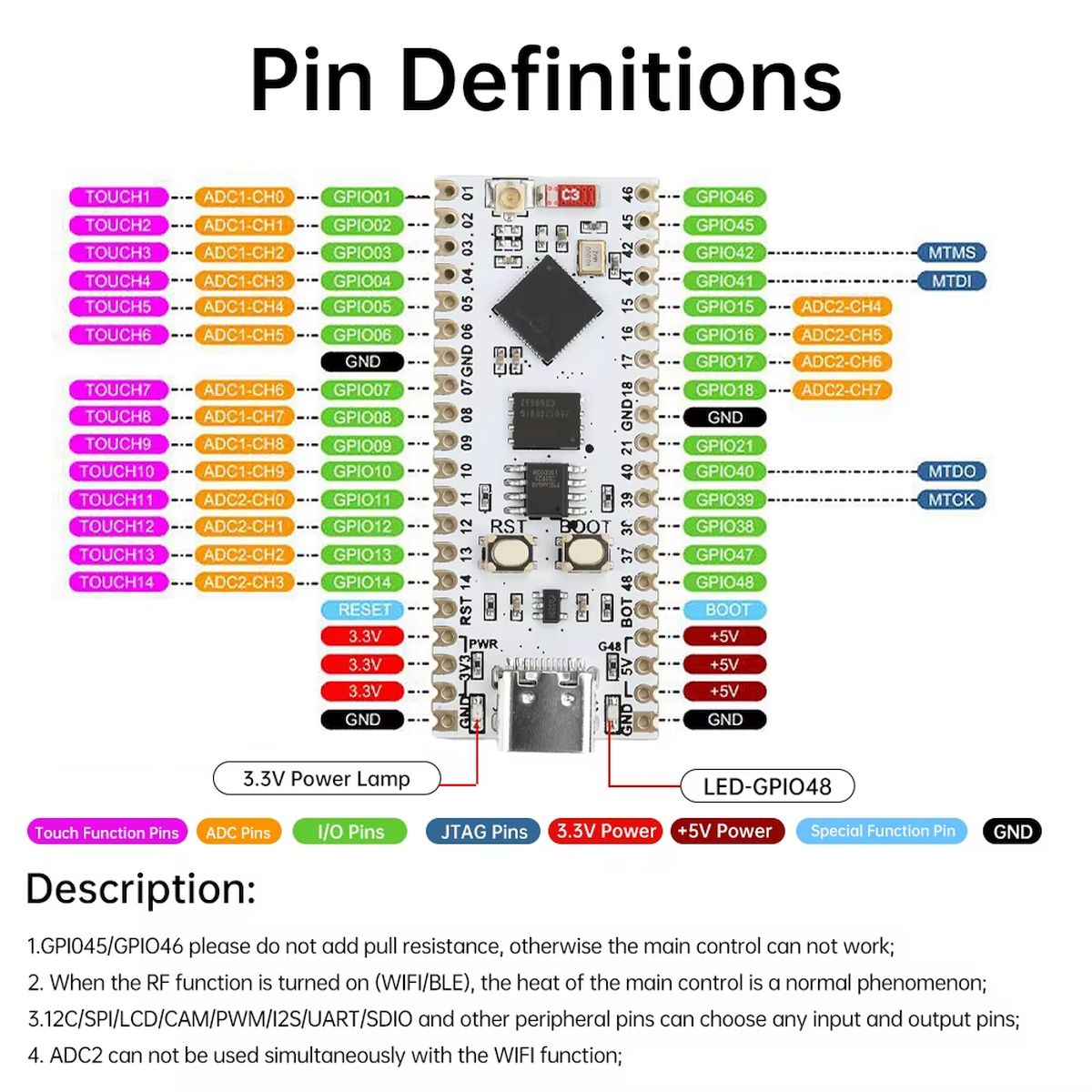

Lábkiosztás

• Szitázva a fejlesztőkészleten és a gyártói dokumentációban
• Mintakódok, termékleírás

Csomag

• 1 × ESP32-S3 Nano (ESP32-S3, 16MB, ESP32-S3-N16R8) modul
• 1 × USB-C kábel

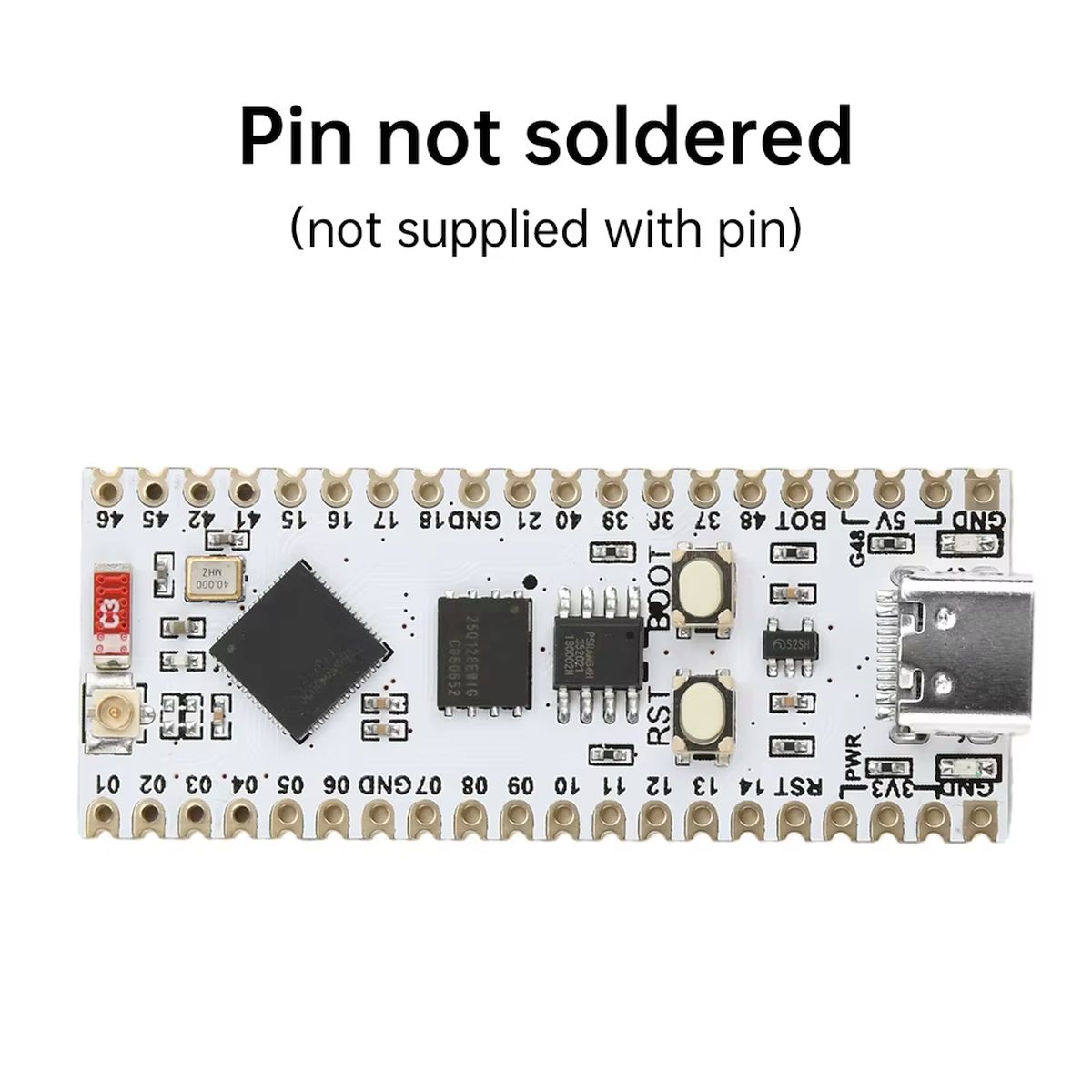

• 1 × GPIO tűsor, forrasztásra kész állapotban
