USB-C PD3.1/QC HV feszültség-modul (5V/20V/28V/36V/48V)

1.250Ft (984Ft+ÁFA)

10 készleten

Cikkszám: T14997 Kategóriák: Elem/akku, Feszültségszabályzó, Műszer Márka: TavIR

Cikkszám: T14997

Leírás

A USB-C PD3.1/QC modul egy apró USB-C bemenetű trigger panel, amellyel egy megfelelő USB-C PD tápegységtől 20 V, 28 V, 36 V vagy 48 V kimeneti feszültség kérhető le. A panel nem alakítja át a feszültséget, hanem a tápegységgel tárgyal, majd a kiválasztott feszültséget a + és – kimeneti pontokra vezeti.

A USB-C PD3.1/QC modul akkor jön nagyon jól, ha egy USB-C PD tápegységet nem telefon- vagy laptoptöltésre, hanem műhelyes tápforrásként szeretnél használni. A HV (HIGH VOLTAGE) változat nem a szokásos 9 / 12 / 15 V tartományra készült, hanem a 20 V feletti PD3.1 irányban dolgozik: 28 V, 36 V és 48 V is beállítható rajta.

Ettől még nem minden USB-C töltőből lesz 48 V-os tápegység. A kimenet mindig attól függ, hogy a forrás és a kábel milyen PD-profilt tud ténylegesen kiadni.

Azza az USB-C PD3.1/QC modul egy forrasztható USB-C PD/QC trigger modul, amely a beállított feszültségprofilt kéri le a kompatibilis tápegységtől.

Így működik a gyakorlatban

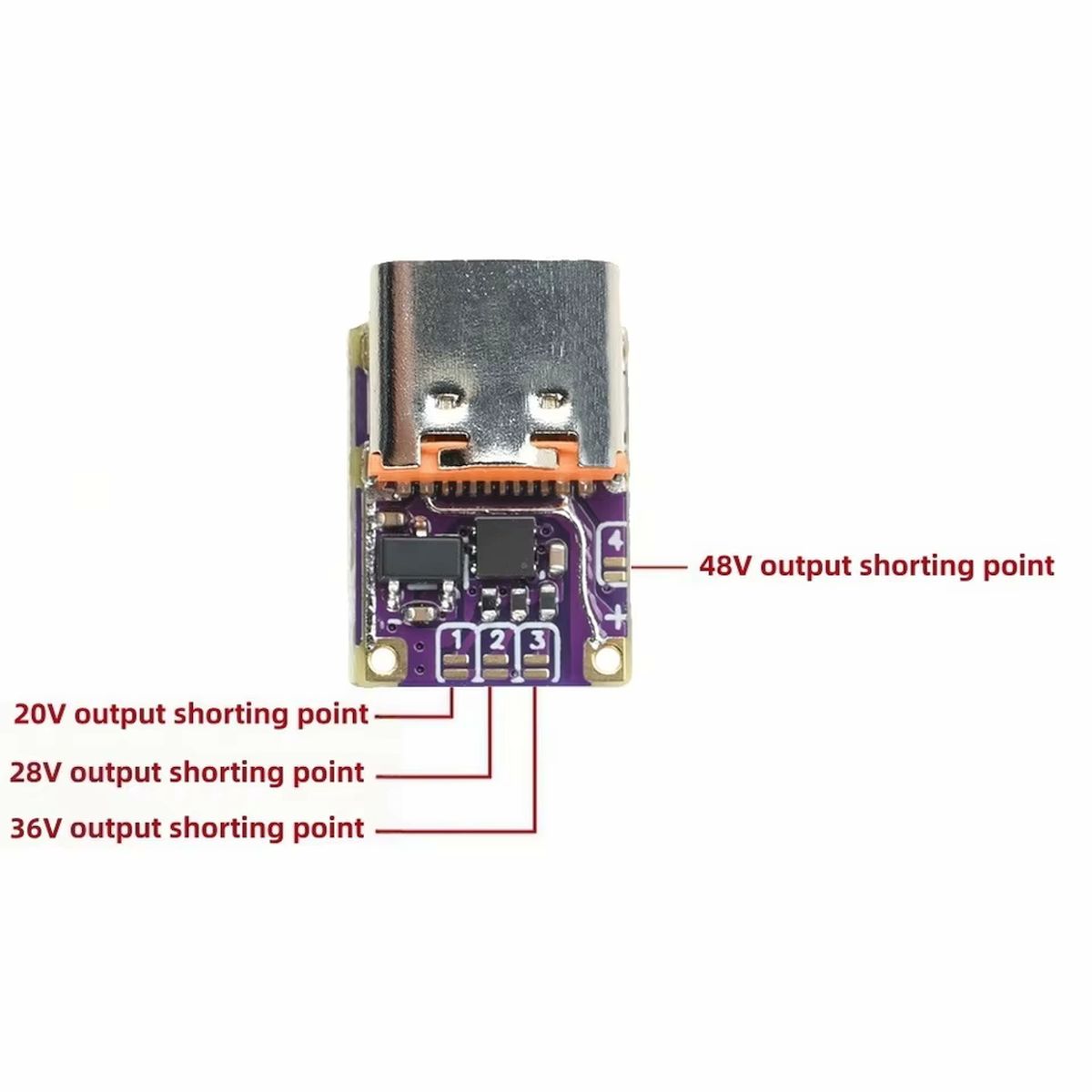

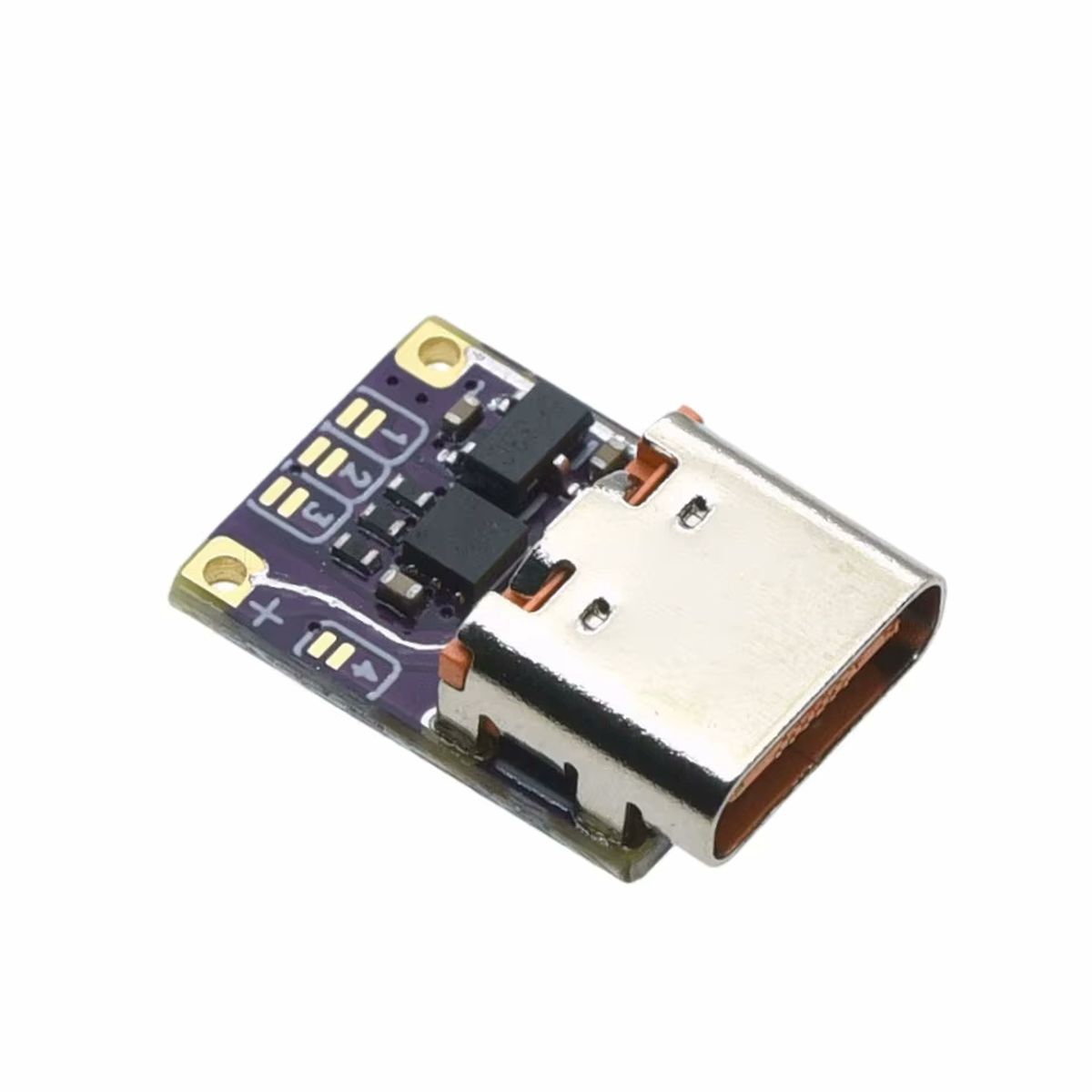

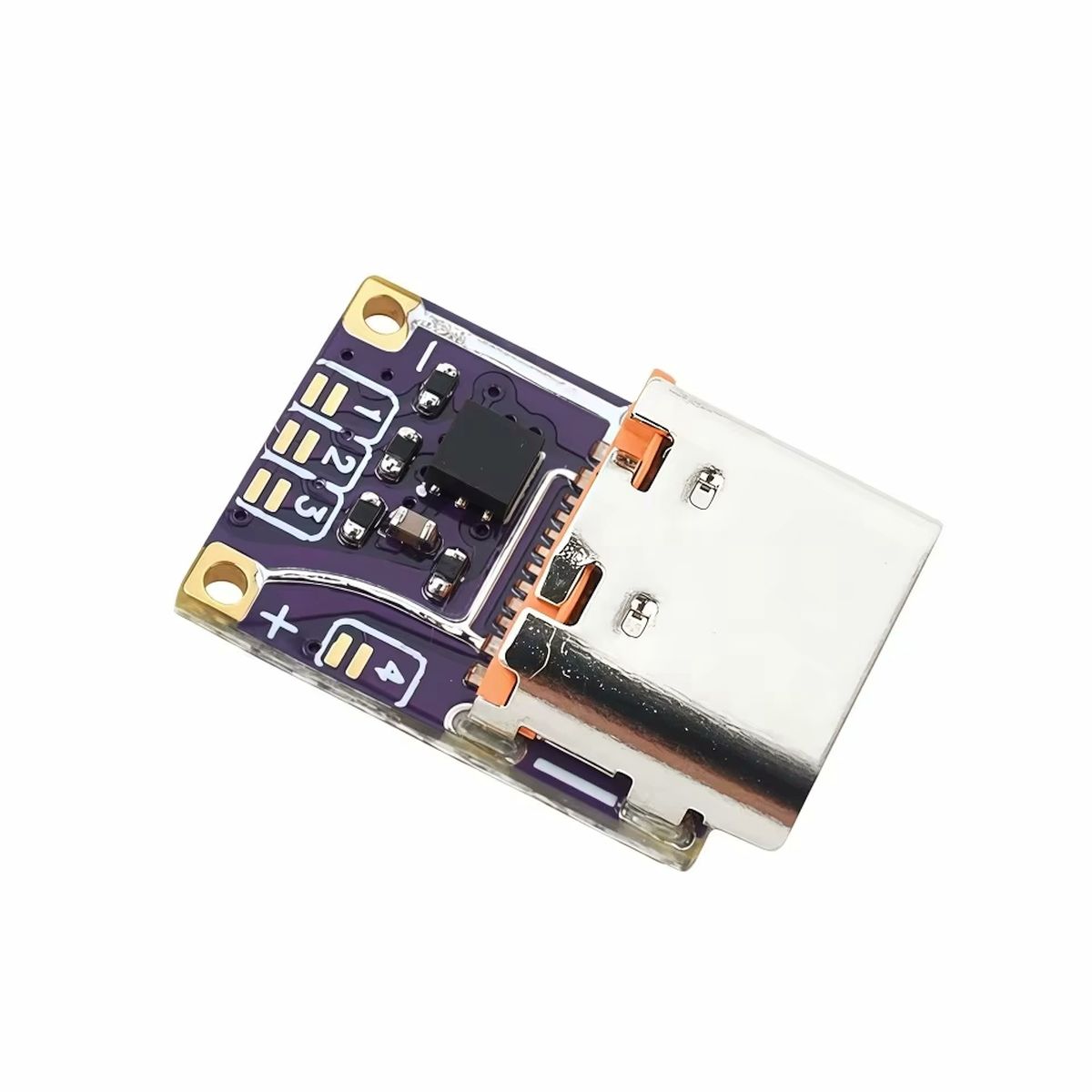

A panel USB-C csatlakozón keresztül kapcsolódik a PD/QC tápegységhez. A kívánt kimeneti feszültséget a panelen lévő rövidzár pontokkal lehet kiválasztani. A HIGH VOLTAGE változat alaphelyzetben 5 V-ot ad, a beállító pontokkal pedig 20 V, 28 V, 36 V vagy 48 V kérhető.

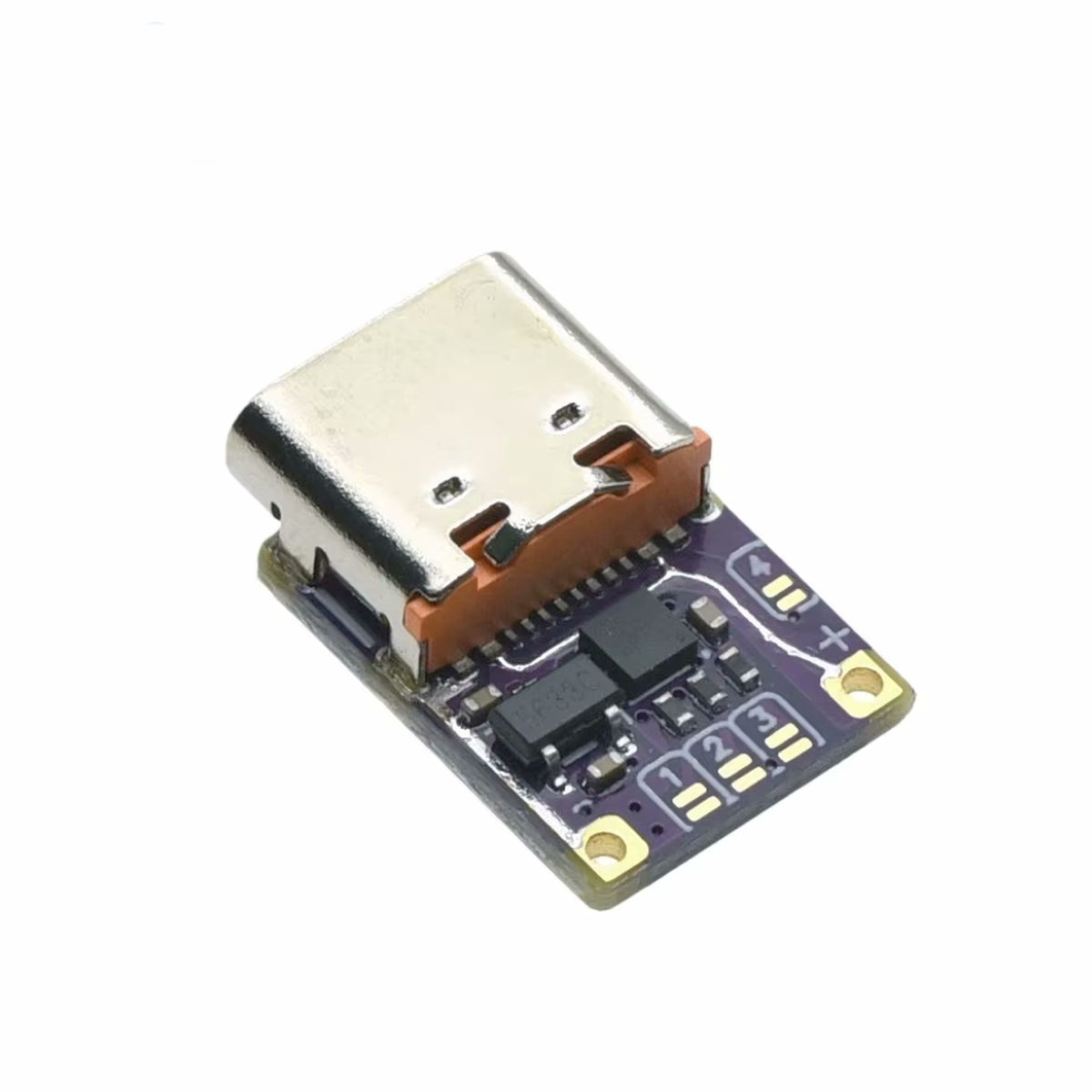

A kimeneti oldalon nincs bonyolult csatlakozó: a terhelést a + és – forrasztási pontokra kell kötni. Ez műhelyben jó, mert kicsi és beépíthető, de azt is jelenti, hogy a polaritást, a vezeték keresztmetszetét, a szigetelést és a rögzítést neked kell rendesen megoldani.

Tipikus helyzetek, ahol beválik

USB-C PD tápegységből 20 V-os műhelytáp-kimenet készítése.
28 V-os kisebb elektronikai áramkör próbája megfelelő PD3.1 forrással.
36 V-os DC bemenetű vezérlő- vagy tesztáramkör előtáplálása.
48 V-os kisáramú fejlesztői vagy mérési környezet kipróbálása.
Beépített eszközben USB-C tápbemenet kialakítása forrasztott kimenettel.
Oktatási vagy műhelyes demonstráció USB-C PD tárgyalás és feszültségprofilok megértéséhez.
Olyan projektek előtáplálása, ahol a végső feszültségszabályozást külön DC-DC modul végzi.

Amit összeépítés előtt érdemes ellenőrizni

Mire figyelj?	Mit okoz?
A töltő támogatja a kért 28 V, 36 V vagy 48 V PD3.1 profilt?	Ha nem támogatja, a modul nem fogja előállítani a kívánt feszültséget.
A kábel alkalmas a szükséges teljesítményre?	Gyenge vagy nem megfelelő kábelnél a tárgyalás hibás lehet, terhelésnél pedig melegedés vagy feszültségesés jelentkezhet.
A rövidzár pont a kívánt feszültséghez tartozik?	Rossz forrasztási beállításnál nem azt a feszültséget kapod, amire a terhelésed készült.
Megmérted a kimenetet terhelés nélkül és terheléssel is?	Így még a fogyasztó bekötése előtt kiderülhet a rossz beállítás vagy a forrás korlátja.
A terhelés elviseli a kiválasztott feszültséget?	Egy 5 V-os vagy 12 V-os áramkör 20 V, 36 V vagy 48 V mellett azonnal tönkremehet.
Van szigetelés és mechanikai rögzítés a beépítésnél?	A szabad forrasztási pontok rövidzárt, kontakthibát vagy véletlen érintkezést okozhatnak.

Vásárlás előtt ezekre figyelj

A USB-C PD3.1/QC modul kiválasztásánál ne csak a feszültséglistát nézd. A döntéshez ezeket érdemes ellenőrizni:

A használt PD3.1 táp valóban tudja-e a 28 V, 36 V vagy 48 V PD-profilt.
A kábel és a tápegység teljesítményhatára elég-e a terheléshez.
A fogyasztó fix DC bemenetet vár-e, vagy külön szabályozást igényel.
A projektben kell-e túláramvédelem, biztosíték vagy külön kapcsoló.
A beépítési helyen megoldható-e a szigetelés és a hűtés.
A low voltage változat nem, ha csak 9 V, 12 V, 15 V vagy 20 V kell.

Mikor nem ajánlott ezt használni?

Ne ezt válaszd, ha stabilizált DC-DC konverterre van szükséged, mert ez a modul nem szabályozza újra a kimenetet.
Ne ezt válaszd, ha a töltőd csak 5 V, 9 V, 12 V, 15 V vagy 20 V profilt tud, de 28 V, 36 V vagy 48 V kellene.
Ne ezt válaszd közvetlen Arduino, ESP8266, ESP32 vagy Raspberry Pi táplálásra, ha nincs utána megfelelő feszültségcsökkentő fokozat.
Ne ezt válaszd nagyáramú, zárt dobozos beépítéshez hő- és biztosítékvizsgálat nélkül.
Ne ezt válaszd akkor, ha a terhelésed nem viseli el a pillanatnyi rossz beállítást vagy a forrás újratárgyalását.
Ne ezt válaszd hálózati leválasztás, akkumulátortöltés vagy ipari biztonsági funkció kiváltására.

Egy részlet, amin sok múlhat

Első bekapcsolásnál ne a végleges fogyasztóval kezdj. Állítsd be a rövidzár pontot, csatlakoztasd a PD tápegységet, mérd meg a kimenetet multiméterrel, és csak ezután kösd rá a terhelést. A HV (HIGH VOLTAGE) variánsnál egy elnézett forrasztási híd nem apró kényelmetlenség, hanem akár 48 V megjelenése is lehet a kimeneten.

Műszaki jellemzők

Jellemző	Érték
Terméktípus:	USB-C PD3.1/QC HV trigger modul
Variáns:	HV (HIGH VOLTAGE) / Type B
Bemenet:	USB Type-C
Kimenet:	+ / – forrasztási pont
Alapértelmezett kimenet:	5 V
Választható kimeneti feszültségek:	20 V, 28 V, 36 V, 48 V
Feszültségválasztás módja:	Forrasztható rövidzár pontokkal
Támogatott protokoll:	PD3.1, QC2.0, lefelé kompatibilis működés
Maximális kimeneti áram:	Legfeljebb 5 A, forrástól és kábeltől függően
Elméleti felső teljesítmény:	48 V x 5 A = 240 W, csak megfelelő PD3.1/EPR forrással és kábellel
Feszültségátalakítás:	A modul nem step-up és nem step-down konverter
Méret:	13 x 10 x 4 mm
Üzemi hőmérséklet:	-40…105 °C

Csomag

1 db USB-C PD3.1/QC HV feszültség-modul

További információk

Tömeg	0,020 kg
Méretek	2 × 2 × 1 cm
Cikkszám	T14997
Tápfeszültség [V]	5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„USB-C PD3.1/QC HV feszültség-modul (5V/20V/28V/36V/48V)” értékelése elsőként

Gyakran ismételt kérdések a USB-C PD3.1/QC feszültség modul termékről

Milyen feszültséget tud a USB-C PD3.1/QC feszültség modul?

A USB-C PD3.1/QC feszültség modul alaphelyzetben 5 V-ot ad, a beállító pontokkal pedig 20 V, 28 V, 36 V vagy 48 V kérhető le. A tényleges kimenet a használt PD tápegységtől és kábeltől függ.

Miért nem ad 48 V-ot a HIGH VOLTAGE USB-C PD trigger modul?

48 V csak akkor jelenik meg, ha a tápegység és a kábel is támogatja a megfelelő PD3.1/EPR profilt. Ha a forrás csak 20 V-ig képes működni, a modul nem fog önállóan 48 V-ot előállítani.

Ez a modul DC-DC konverterként is használható?

Nem. A USB-C PD3.1/QC feszültségkérő modul - HIGH VOLTAGE nem step-up és nem step-down átalakító, hanem a töltőtől kéri le a kiválasztott feszültségprofilt.

Használható közvetlenül Arduino, ESP32 vagy Raspberry Pi táplálására?

Közvetlenül általában nem ez a jó út, mert ezek az eszközök jellemzően 3,3 V vagy 5 V körüli tápellátást igényelnek. A HIGH VOLTAGE modul után megfelelő DC-DC csökkentő fokozat és védelem kell, ha mikrokontrolleres rendszerhez használod.

Mekkora árammal terhelhető a USB-C PD3.1/QC feszültségkérő modul?

A forrásadatok legfeljebb 5 A terhelhetőséget adnak meg. Ez nem jelenti azt, hogy minden feszültségen és minden beépítésben tartósan ekkora árammal használható, mert a tápegység, a kábel, a forrasztás és a hőelvezetés is beleszól.

Hogyan választható ki a 20 V, 28 V, 36 V vagy 48 V kimenet?

A HIGH VOLTAGE változaton a feszültséget forrasztható rövidzár pontokkal lehet beállítani. Beépítés előtt érdemes a beállítást és a kimeneti feszültséget multiméterrel ellenőrizni.

Mi a különbség a low voltage és a HIGH VOLTAGE PD trigger modul között?

A LOV VOLTAGE változat jellemzően 5 / 9 / 12 / 15 / 20 V körüli profilokra való, míg a HIGH VOLTAGE változat 20 / 28 / 36 / 48 V irányba készült. A két panelt nem érdemes felcserélni, mert más feszültségválasztási logikára használják őket.

Kell hozzá külön USB-C PD3.1 EPR kábel?

Ha 28 V, 36 V vagy 48 V kimenetet szeretnél, akkor a tápegység mellett a kábel képességeit is ellenőrizni kell. Nagyobb teljesítménynél a rossz kábel hibás egyeztetést, feszültségesést vagy melegedést okozhat.

Mit jelent az, hogy a modul csak feszültséget igényel?

Azt jelenti, hogy a modul a PD/QC kommunikációban fogyasztóként viselkedik, és a kiválasztott feszültségprofilt kéri a töltőtől. Ha a töltő ezt nem támogatja, a modul nem tudja pótolni a hiányzó profilt.

Mit kell megmérni első bekapcsoláskor?

Elsőként a + és - kimeneti pontok közti feszültséget kell megmérni terhelés nélkül. Utána érdemes próba-terheléssel is ellenőrizni, hogy a feszültség nem esik-e le és a modul nem melegszik-e nagyon.

Használható ez a modul laptop töltésére?

Ez a modul inkább feszültségkivezetésre és beépített tápmegoldásokhoz való, nem laptop töltőelektronika helyettesítésére. Laptophoz a gyári vagy szabványos töltési út biztonságosabb, mert ott a teljes töltésvezérlés és az eszközazonosítás is része a rendszernek.

Miért kell óvatosnak lenni a 48 V-os beállítással?

A 48 V DC már könnyen kárt tehet rosszul bekötött fogyasztóban, és zárlatnál komolyabb szikrázás vagy melegedés is előfordulhat. A kimenetet szigetelni, biztosítani és mérés után terhelni érdemes.
