Leírás

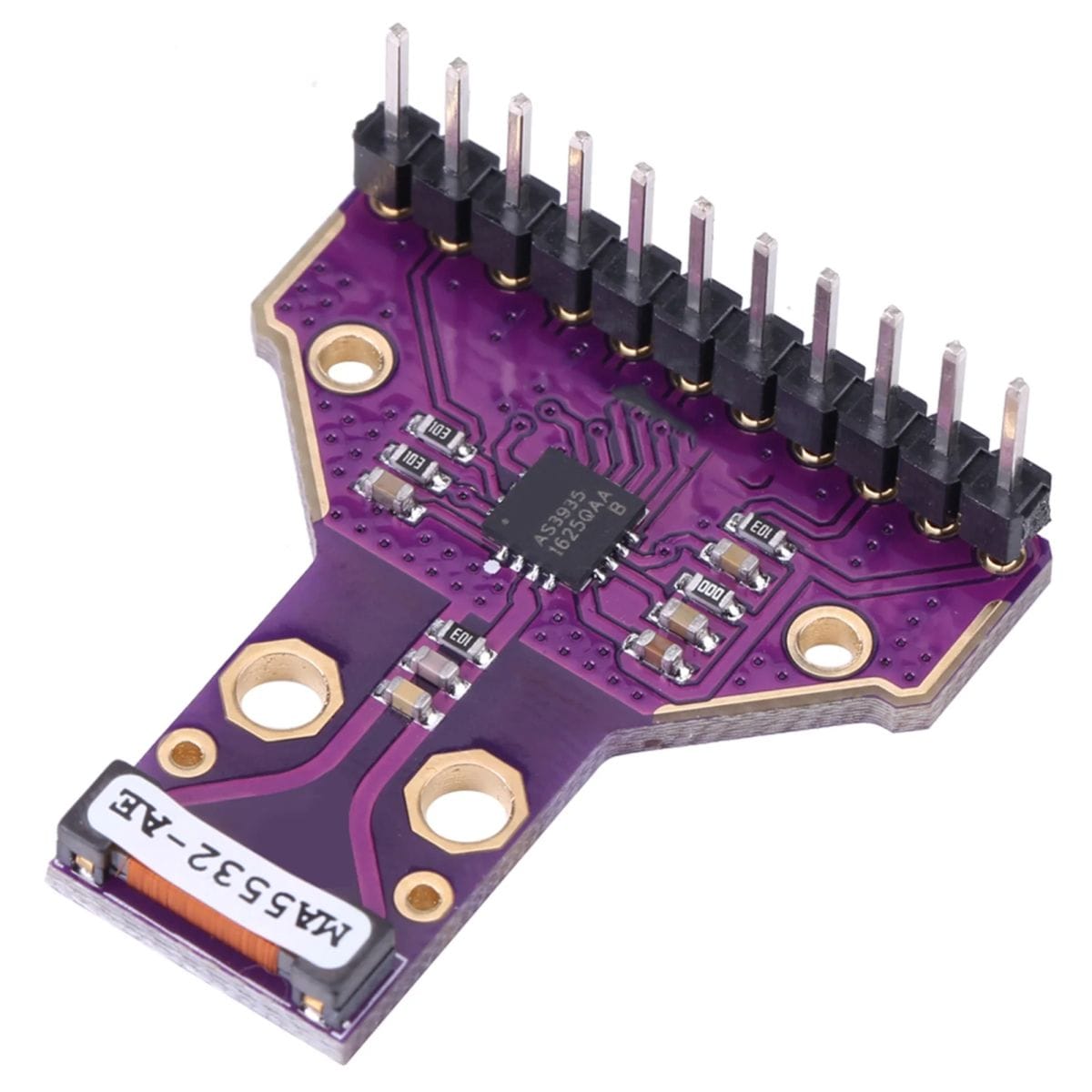

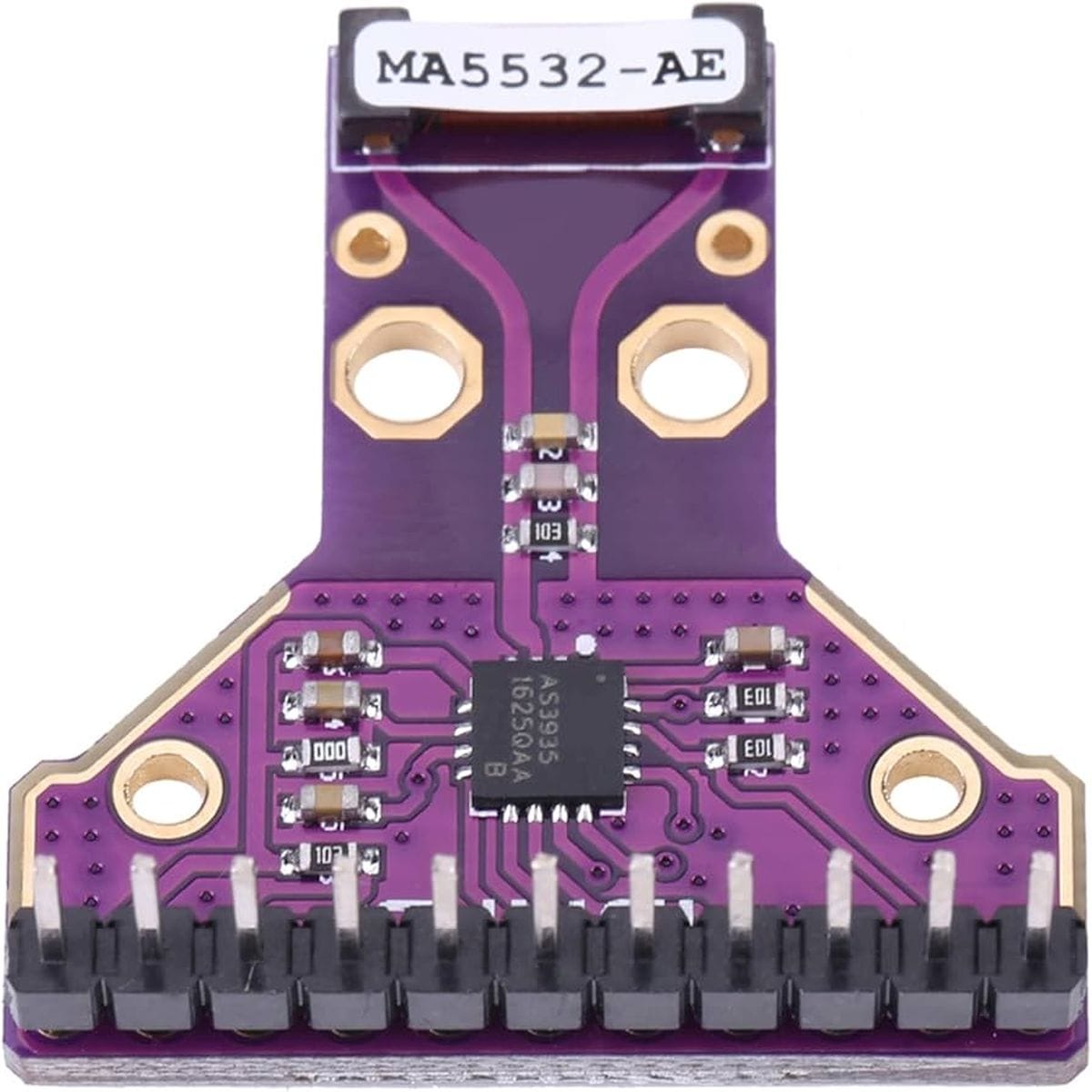

A AS3935 villámlásdetektor AS3935 alapú villámérzékelő modul, amely mikrokontrolleres projektekben közeledő villámtevékenység érzékelésére és a viharfront távolságának becslésére használható. Időjárásállomásba, adatgyűjtőbe vagy okosotthon-kísérletbe illik, de nem helyettesít hivatalos viharjelző vagy villámvédelmi rendszert.
Az AS3935 villámlásdetektor akkor hasznos, amikor nem csak hőmérsékletet, páratartalmat vagy légnyomást szeretnél mérni, hanem azt is figyelni akarod, hogy a környéken van-e villámtevékenység. A modul nem optikai érzékelő, nem a fényvillanást nézi, hanem a villámlás elektromágneses jellegű zavarát dolgozza fel.
A modul mikrokontrollerhez kapcsolódik, jellemzően Arduino, ESP32 vagy hasonló vezérlő mellé. A feldolgozott eseményt IRQ kimeneten jelzi, így a vezérlőnek nem kell folyamatosan kérdezgetnie a szenzort.
Azza az AS3935 villámlásdetektor egy SPI vagy I²C kapcsolaton használható villámérzékelő modul, amely a közeledő viharfront távolságát becsüli, és megszakítási jellel szól a vezérlőnek, ha érvényes villámeseményt észlel.
Működés és beépítés
Az AS3935 IC egy keskenysávú vevőként dolgozik, amely a villámokhoz kapcsolódó elektromágneses impulzusokat figyeli. A modulon lévő antenna és a hozzá tartozó bemeneti fokozat érzékeny a környezeti zavarokra, ezért a beépítésnél többet számít az elhelyezés, mint egy egyszerű digitális hőmérőmodulnál.
A szenzor feldolgozása több lépésből áll. Először zaj- és tüskeszint alapján szűri a jelet, majd megpróbálja elkülöníteni a villámhoz hasonló eseményt a mesterséges zavaroktól. Érvényes eseménynél távolságbecslést ad a viharfront felé, és IRQ jellel értesíti a mikrokontrollert.
A gyakorlatban három dolgot érdemes komolyan venni: a tápellátás legyen tiszta, az antenna ne legyen kapcsolóüzemű tápegység mellett, és a programban kezeld külön a villám, a zajszint és a zavaró esemény jelzéseit.
Felhasználási példák
- Kültéri vagy ablak közelébe telepített időjárásállomás villámtevékenység-figyeléssel.
- ESP32 alapú adatnaplózó, amely a viharfront közeledését MQTT-n vagy webes felületen jelzi.
- Arduino oktatási projekt, ahol a megszakításkezelés, szenzorregiszterek és környezeti zajok hatása is bemutatható.
- Okosotthon-kísérlet, amely viharjelzéskor értesítést küld vagy naplózza az eseményt.
- Mezőgazdasági, fóliasátras vagy kültéri mérőállomás prototípus, ahol a villámtevékenység kockázati adatként jelenik meg.
- Hordozható, akkumulátoros terepi mérődoboz, ha alacsony fogyasztású hallgató üzemmódot is kezelsz.
- UPS, antennaárbóc vagy napelemes kísérleti rendszer környezetfigyelő kiegészítője, kizárólag jelzésre és naplózásra.
Kompatibilitás és beüzemelés
| Mire figyelj? | Mit okoz? |
|---|---|
| Milyen tápfeszültséget adsz a modulra? | A TavIR bekötésnél 3,3 V szerepel, ezért 5 V-os vezérlőnél a konkrét modulbekötést és a logikai szinteket ellenőrizni kell. |
| I²C vagy SPI módban használod? | A SI, CS, MISO, SDA/MOSI és SCL lábak szerepe üzemmódtól függ, rossz bekötésnél a modul nem válaszol. |
| Bekötötted az IRQ lábat? | Villámesemény, zaj és zavarjelzés kezeléséhez az IRQ láb használata ajánlott, különben csak lekérdezéssel dolgozol. |
| Hol van a modul a tápegységhez képest? | DC-DC konverter, kijelző vagy nagyáramú kapcsolás közelében gyakoribb lehet a téves esemény. |
| Kell antennahangolást végezni? | A 500 kHz körüli antenna-rezonancia eltérése gyengébb érzékelést vagy pontatlanabb eseménykezelést okozhat. |
| ESP32 vagy Raspberry Pi mellett milyen a busz? | Hosszú vezeték, hiányzó felhúzóellenállás vagy rossz földelés buszhibát és megszakítási zajt adhat. |
| Milyen környezetre állítod a szoftvert? | Beltéri és kültéri beállításnál más érzékenység és zavarviselkedés lehet célszerű. |
Döntés előtt ellenőrizd
- A vezérlőd 3,3 V-os logikával dolgozik-e, vagy kell illesztés.
- A projektedben SPI vagy I²C busz marad-e szabadon.
- Tudsz-e külön IRQ bemenetet biztosítani a mikrokontrolleren.
- Van-e a közelben kapcsolóüzemű tápegység, kijelző, motor, relé vagy más erős elektromos zavarforrás.
- A dobozolás és elhelyezés engedi-e, hogy az antenna ne legyen árnyékolt vagy zajos részek mellé szorítva.
- A szoftvered tudja-e kezelni a zajszint, zavarjel és villámesemény közti különbséget.
- A cél csak hobbi/oktatási mérés-e, vagy hivatalos riasztási feladat, mert utóbbira nem ez való.
Amikor nem ez lesz a jó megoldás
- Ne ezt válaszd, ha hitelesített villámvédelmi vagy munkavédelmi riasztórendszert kell építened.
- Ne ezt válaszd, ha pontos villámcsapás-helyet vagy iránymérést vársz, mert a modul vihartávolságot becsül, nem geolokációt ad.
- Ne ezt válaszd, ha erősen zajos ipari környezetben nincs lehetőséged árnyékolásra, tiszta tápra és gondos elhelyezésre.
- Ne ezt válaszd, ha csak azt szeretnéd érzékelni, hogy esik-e az eső; arra egyszerűbb eső-, páratartalom- vagy légnyomásszenzor is elég lehet.
- Ne ezt válaszd, ha teljesen kész, karbantartásmentes meteorológiai állomást szeretnél, mert itt a beállítás és a hibakeresés is a projekt része.
Egy részlet, amin sok múlhat
A villámérzékelőnél a hibás működés sokszor nem programhiba. Ha a modul asztalon jól válaszol, de dobozba építve sok téves eseményt ad, először a tápegységet, a DC-DC modult, a kijelzőt és az antenna közelségét nézd meg. A szoftveres küszöbállítás csak akkor segít igazán, ha a hardveres környezet nincs eleve tele zavarforrással.
Műszaki jellemzők
| Érzékelő IC: | ScioSense AS3935 Franklin Lightning Sensor IC |
| Funkció: | Villámtevékenység érzékelése és viharfront-távolság becslése |
| Érzékelési tartomány: | Akár 40 km |
| Távolságbecslés: | Statisztikai becslés a viharfront felé |
| Detektált villámtípus: | Felhő-föld és felhő-felhő esemény |
| Kommunikáció: | SPI vagy I²C |
| Megszakítás kimenet: | IRQ |
| Modul tápellátás: | 3,3 V a TavIR bekötési rész szerint |
| AS3935 IC tápfeszültség-tartomány: | 2,4-5,5 V belső szabályzó használatával |
| Áramfelvétel, power-down: | kb. 1 µA |
| Áramfelvétel, listening: | kb. 60 µA |
| Áramfelvétel, aktív feldolgozás: | kb. 350 µA |
| Antenna működési környezet: | 500 kHz körüli rezonancia, zavarérzékeny elhelyezés |
| Üzemi hőmérséklet, IC: | -40 °C és +85 °C között |

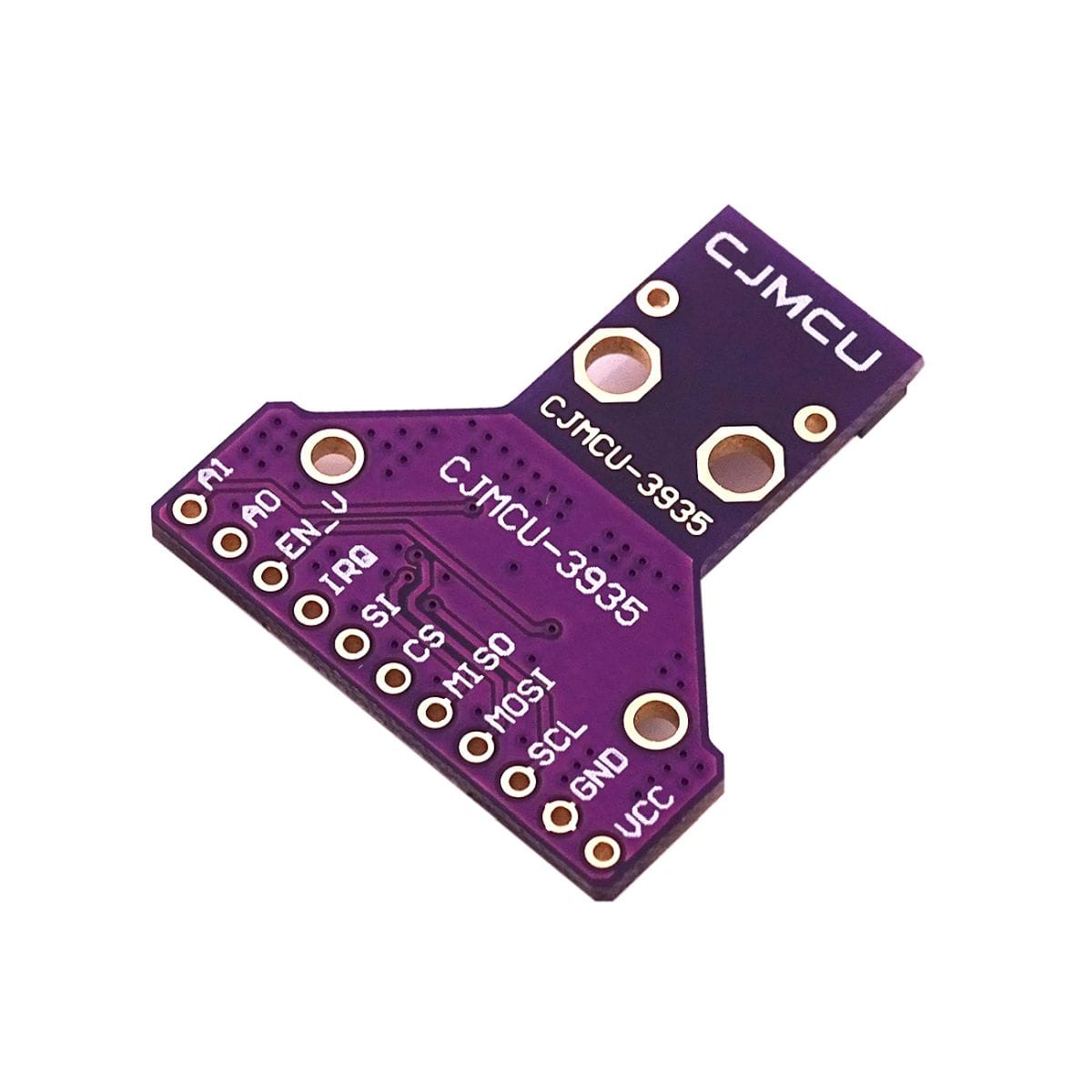

Csatlakozó
- VCC/VDD – Pozitív tápfeszültség (3.3V)
- GND – Közös föld
- SCL – I²C órabusz vagy SPI órabusz (SI beállítás szerint)
- SDA – I²C adatbusz vagy SPI adatbeviteli busz (az SI beállításnak megfelelően)
- MISO – SPI adatkimeneti busz
- CS – Chip Select (aktív alacsony)
- SI – Interfész kiválasztása (GND → SPI vagy VDD → I²C)
- IRQ – Megszakítás (ki)
- EN_V – Feszültségszabályozó engedélyezése
- A0 – I²C címválasztás LSB
- A1 – I²C cím kiválasztása MSB
Dokumentáció
Csomag
- 1x villámérzékelő modul
- 1x tüskesor
