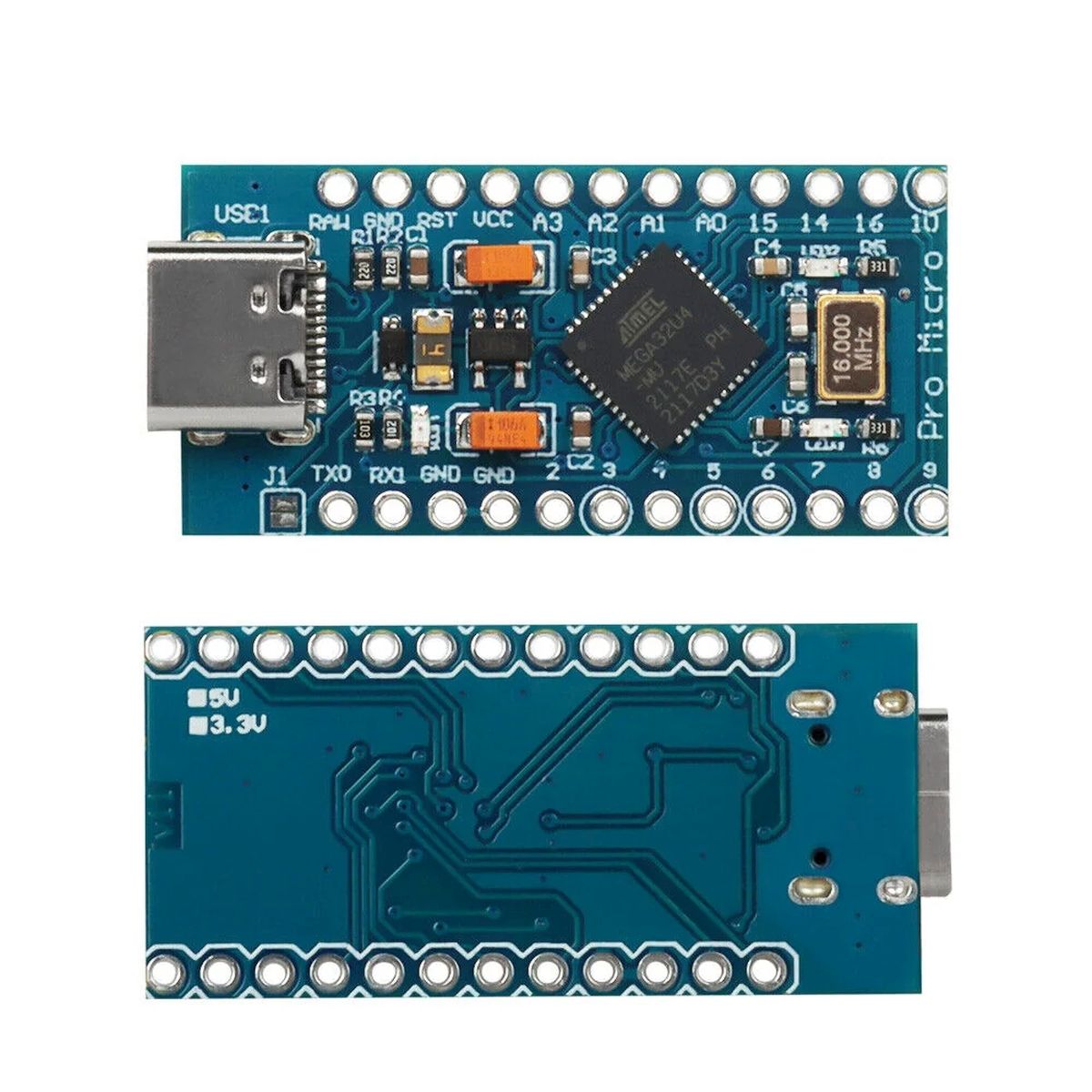

AVR-Duino / Pro Micro (ATMega32U4; Leonardo; USB-C)

Leírás

A AVR-Duino / Pro Micro (ATMega32U4; Leonardo; USB-C) egy kis méretű, ATmega32U4 alapú fejlesztőpanel USB-C csatlakozóval. Akkor hasznos, ha Arduino környezetben szeretnél natív USB-s eszközt készíteni, például billentyűzetet, egeret, MIDI vezérlőt vagy kompakt beágyazott vezérlőt.

Paneljellemzők

A AVR-Duino / Pro Micro (ATMega32U4; Leonardo; USB-C) nem egy egyszerű USB-soros átalakítós Arduino panel. Az ATmega32U4 mikrokontroller saját USB kezeléssel rendelkezik, ezért a számítógép felé közvetlenül USB eszközként tud megjelenni.

Ez a gyakorlatban két dolgot jelent: a programfeltöltéshez nincs külön USB-UART chip, és a saját programod képes lehet billentyűzetként, egérként, MIDI eszközként vagy virtuális soros portként kommunikálni. Emiatt ez a panel más szerepet tölt be, mint egy klasszikus Arduino Nano.

Mi ez? Egy mondatban: Az AVR-Duino / Pro Micro (ATMega32U4; Leonardo; USB-C) egy 5 V-os, 16 MHz-es, ATmega32U4 alapú Pro Micro jellegű Arduino kompatibilis alappanel, amely USB-C-n keresztül programozható és natív USB-s projektekhez használható.

Így működik…

A panel központja az ATmega32U4 AVR mikrokontroller. Ez futtatja a programot, kezeli a kivezetett digitális és analóg lábakat, valamint közvetlenül kommunikál az USB porton keresztül.

USB-C kábellel csatlakoztatva a panel tápot kap, és programozható Arduino IDE-ből a megfelelő ATmega32U4 alapú boardbeállítással. Külső tápellátásnál a RAW/Vin bemenetre kell figyelni: ez nem ugyanaz, mint a szabályozott 5 V-os VCC pont. A VCC lábra csak tiszta, szabályozott 5 V kerüljön.

A panel kisméretű, ezért befér olyan helyekre is, ahová egy teljes Leonardo vagy UNO már nagy lenne. Cserébe kevesebb kényelmi csatlakozóval és kisebb terhelhetőségi tartalékkal kell számolni.

Tippek a felhasználáshoz

Saját USB billentyűzet vagy makrópad készítéséhez.
Egér, joystick vagy játékvezérlő emulációhoz saját gépen vagy jogosult tesztkörnyezetben.
MIDI vezérlőhöz, ahol a számítógép felé közvetlen USB kapcsolat kell.
Kis méretű hordozható vagy beépített vezérlőelektronikához.
Szenzoros prototípushoz, ahol UART, I2C vagy SPI kapcsolat is kell.
LED vezérléshez, egyszerű automatizálási feladathoz vagy oktatási Arduino projekthez.
Olyan feladathoz, ahol a Nano mérete még megfelelő lenne, de natív USB funkcióra van szükség.

Mire kell figyelni beüzemeléskor?

Mire figyelj?	Mit okoz?
Adatképes USB-C kábelt használsz?	Csak töltésre való kábellel a panel kaphat tápot, de a programfeltöltés nem fog elindulni.
A megfelelő ATmega32U4 boardbeállítást választod az Arduino IDE-ben?	Rossz boardbeállításnál feltöltési hiba, eltérő lábkiosztás vagy furcsa soros port viselkedés jelentkezhet.
RAW/Vin vagy VCC pontra kötöd a külső tápot?	RAW/Vin szabályozatlan bemenetre való, VCC-re csak szabályozott 5 V kerüljön.
3,3 V-os ESP32 vagy Raspberry Pi rendszerhez illeszted?	A panel 5 V logikai szintű, ezért 3,3 V-os eszközöknél szintillesztésre lehet szükség.
Belefér a perifériák áramfelvétele az USB és a panel stabilizátorának terhelhetőségébe?	Túlterhelésnél reset, melegedés, instabil működés vagy a védelem leoldása fordulhat elő.
Ellenőrizted a Pro Micro lábkiosztást a bekötés előtt?	Az Arduino lábszám és a fizikai felirat nem minden esetben azt jelenti, amit elsőre várnál.

Vásárlás előtt ezekre figyelj

A AVR-Duino / Pro Micro (ATMega32U4; Leonardo; USB-C) 5 V logikai szintű panel, ezért 3,3 V-os modulokhoz ne kösd közvetlenül minden jelvonalon.
A natív USB miatt a feltöltés és a soros port viselkedése eltérhet az UNO/Nano megszokott működésétől.
A kivezetett lábak száma és funkciója nem azonos egy teljes Leonardo panelével.
Külső tápnál a RAW/Vin bemenetre és a stabilizátor terhelhetőségére figyelni kell.
A csomagban tüskesor van, a beépítéshez forrasztás szükséges lehet.
USB-C kábelre szükség lesz a programozáshoz, de a kábel meglétét a csomag tartalmánál külön ellenőrizd.

Amikor ne ezt a panelt válaszd

Ne ezt válaszd, ha sok 5 V I/O lábra, sorkapcsos csatlakozásra vagy nagyobb fizikai panelre van szükséged.
Ne ezt válaszd, ha WiFi vagy Bluetooth kell a projektbe, mert ehhez inkább ESP32 alapú panel való.
Ne ezt válaszd, ha nagyobb áramú perifériákat szeretnél közvetlenül a panelről táplálni.
Ne ezt válaszd, ha kezdőként minden lábat feliratozott, nagyobb Arduino UNO formátumban szeretnél látni.
Ne ezt válaszd, ha 3,3 V-os rendszerbe illesztenéd szintillesztés nélkül.
Ne ezt válaszd, ha csak egyszerű digitális ki- és bemenet kell, natív USB funkció nélkül; ilyen esetben egy Nano jellegű panel is elég lehet.

Amit a tapasztalat tanított

Feltöltési hiba esetén először ne a panelt gyanúsítsd. Nézd meg az USB-C kábelt, a boardbeállítást, a portot és azt, hogy a futó program nem foglalja-e el furcsán az USB HID működést. ATmega32U4 panelnél a soros port feltöltés közben eltűnhet és újra megjelenhet, ez nem hiba. Első próbaként mindig egy egyszerű Blink vagy soros port teszttel indíts. ATmega32U4 panelnél a programfeltöltés után a soros port újra megjelenik másik eszközként, ezért ne hibás panelre gyanakodj azonnal, ha a portlista egy pillanatra eltűnik. A főprogramba mindig fordítsd bele az USB-soros port kezelést!

Műszaki jellemzők

Mikrokontroller:	ATmega32U4, QFN44
Architektúra:	8 bites AVR
USB kapcsolat:	USB-C csatlakozó, natív USB kezeléssel
Logikai szint:	5 V
Órajel:	16 MHz
USB-ről táplálás:	5 V USB-C kapcsolaton keresztül
Külső táp RAW/Vin bemeneten:	7-12 V ajánlott
Tápfeszültség határérték:	6-20 V
Külső tápos paneloldali terhelhetőség:	legfeljebb 150 mA a stabilizátor korlátja miatt
Digitális I/O:	12+2 kivezetett vonal, ebből 5 PWM-képes
Analóg bemenet:	4 db, 10 bites ADC
Flash memória:	32 kB, ebből 4 kB bootloader
SRAM:	2,5 kB
EEPROM:	1 kB
Kommunikáció:	USB, UART, I2C, SPI
Reset:	RESET lábon kivezetve

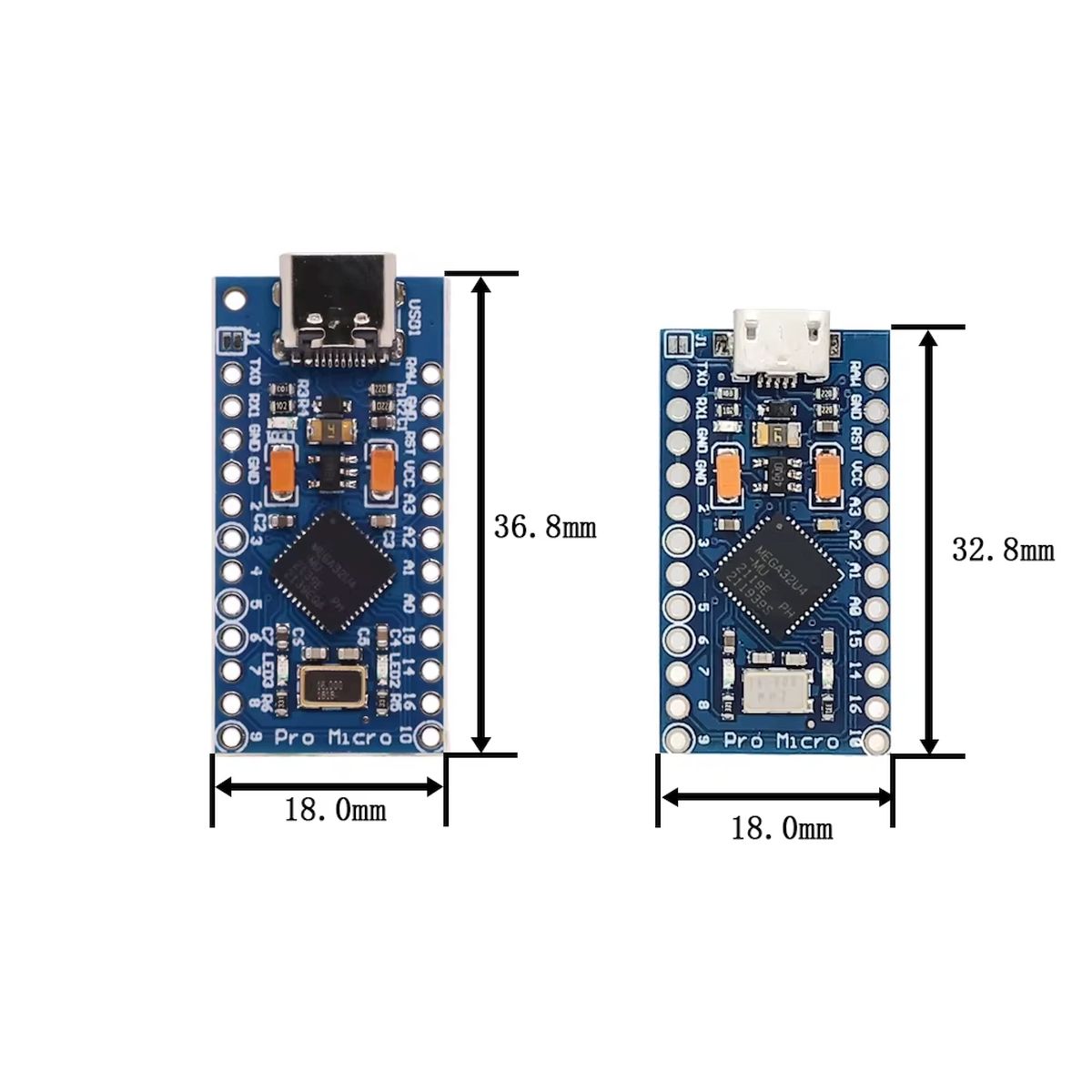

Méret:	kb. 33 x 18 mm
Kialakítás:	kis méretű Pro Micro jellegű alappanel, forrasztható tüskesorral

Dokumentáció

Az alábbiak segítenek elmélyülni, hardveres/schema, illetve szoftveres példák terén:

Csomag

1x AVR-Duino / Pro Micro (ATMega32U4; Leonardo; USB-C) alappanel

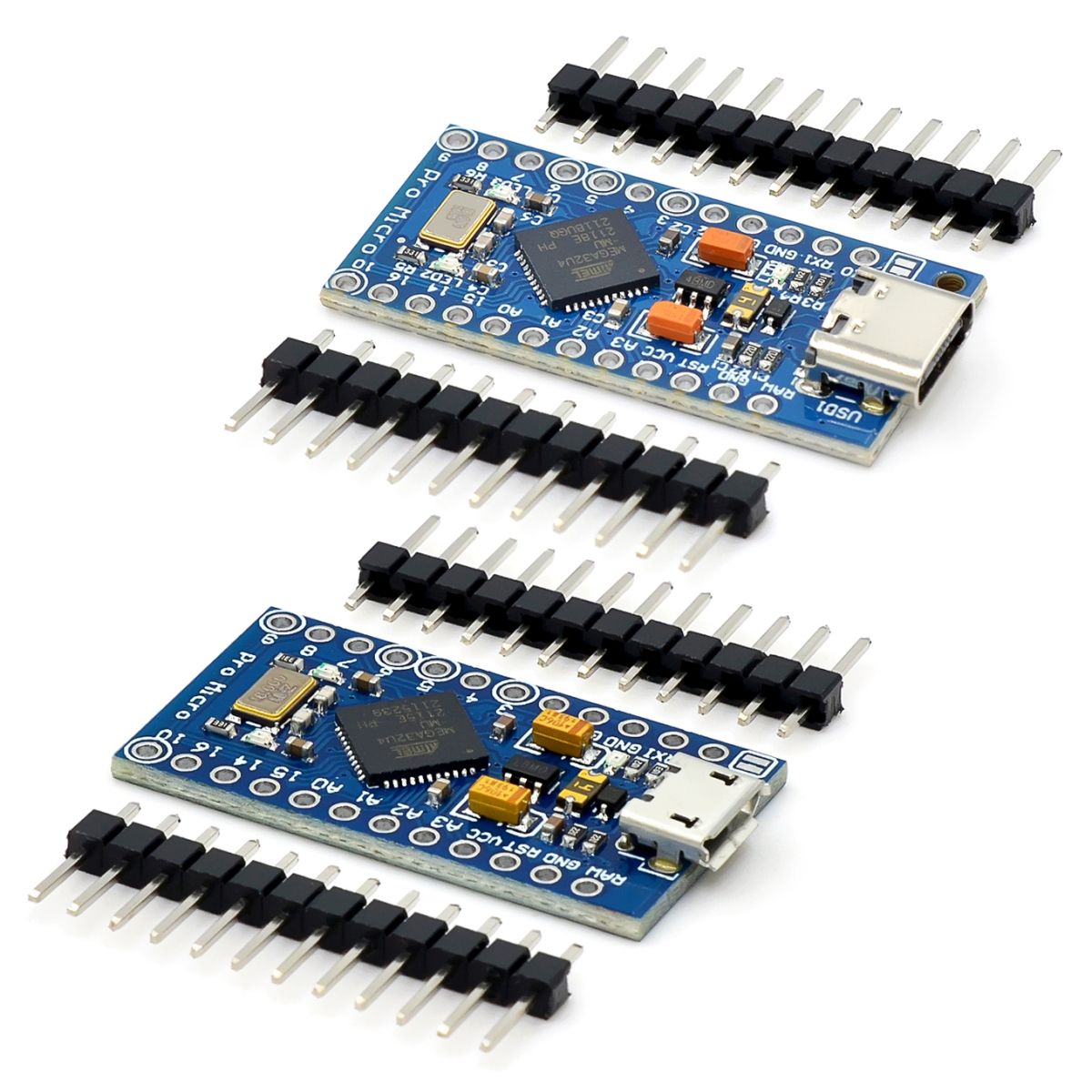

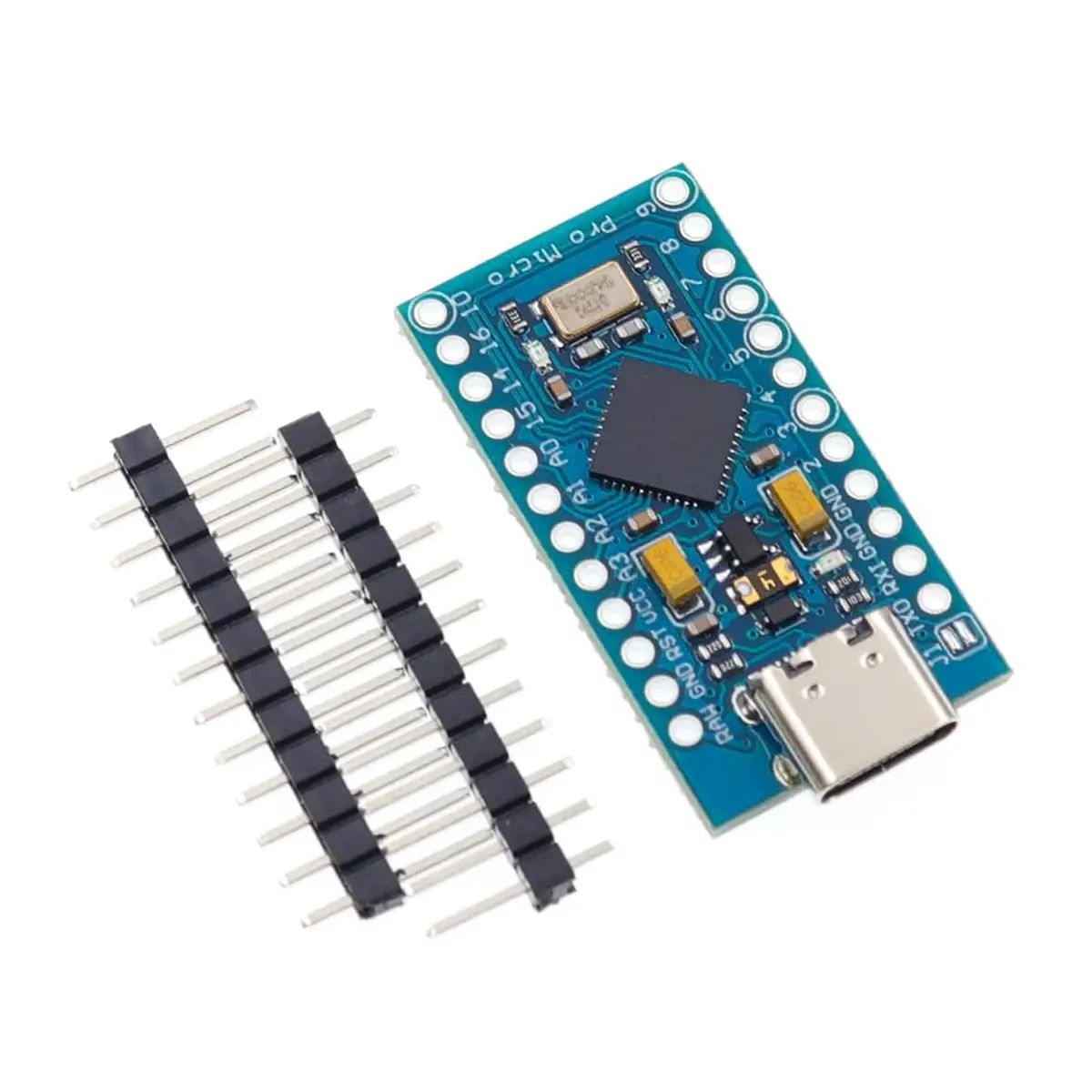

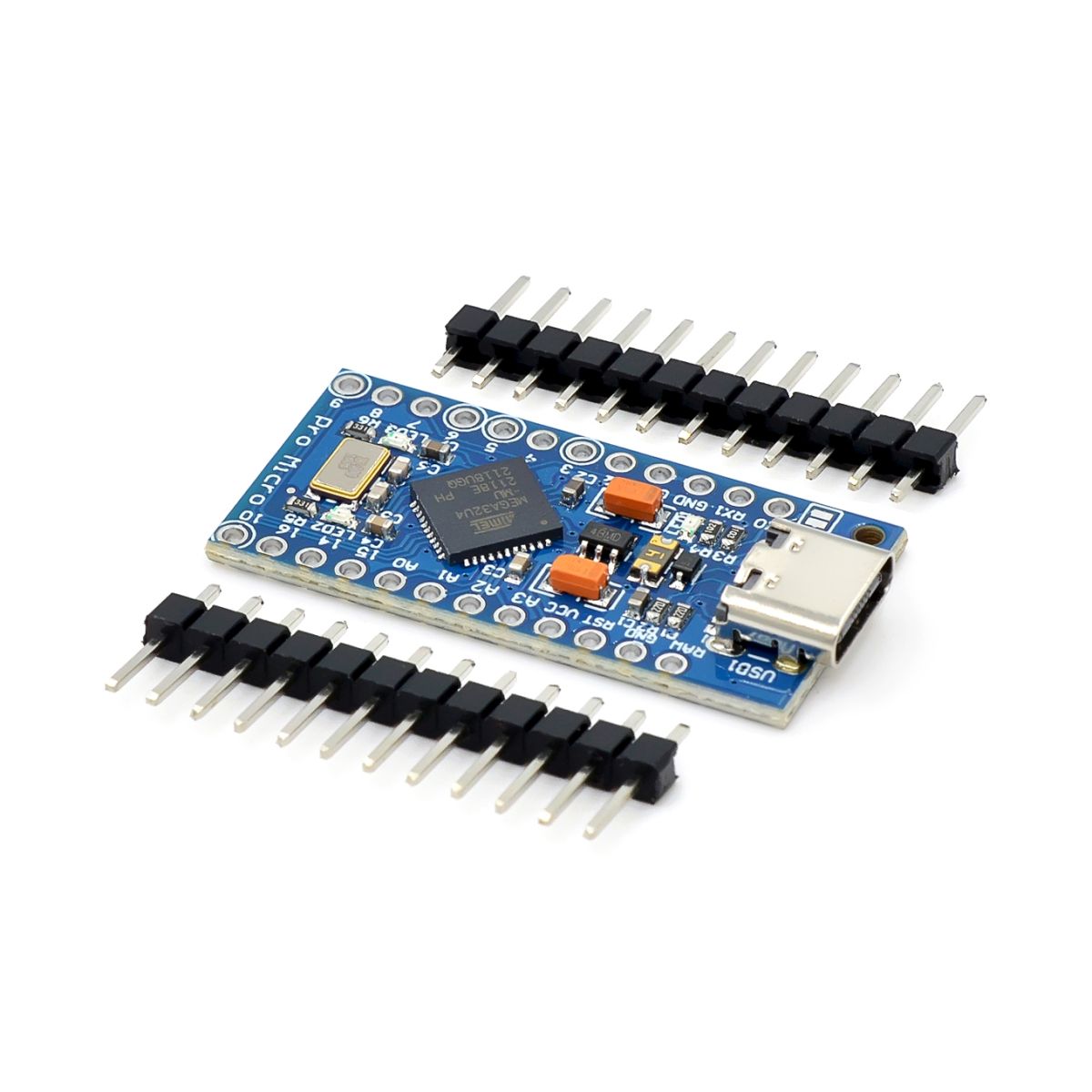

1x tördelhető tüskesor a csatlakozásokhoz

További információk

Tömeg	0,02 kg
Méretek	6 × 3 × 1 cm
Cikkszám	T57481
Chipkészlet	ATMEGA32U4
Tápfeszültség [V]	12V, 5V, 9V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„AVR-Duino / Pro Micro (ATMega32U4; Leonardo; USB-C)” értékelése elsőként

Gyakran ismételt kérdések az AVR-Duino / Pro Micro (ATMega32U4; Leonardo; USB-C) termékről

Mire való az AVR-Duino / Pro Micro (ATMega32U4; Leonardo; USB-C) fejlesztőpanel?

Az AVR-Duino / Pro Micro (ATMega32U4; Leonardo; USB-C) kis méretű Arduino-kompatibilis vezérlőpanel natív USB-s projektekhez. Billentyűzet, egér, MIDI vezérlő, makrópad vagy kompakt beágyazott vezérlő építésénél hasznos.

Miben más az ATmega32U4 Pro Micro USB-C panel, mint egy Arduino Nano?

A fő különbség a natív USB kezelés. Az ATmega32U4 közvetlenül USB eszközként tud megjelenni, míg sok Nano jellegű panel külön USB-soros átalakítót használ.

Használható az AVR-Duino / Pro Micro (ATMega32U4; Leonardo; USB-C) USB billentyűzet vagy egér emulációra?

Igen, az ATmega32U4 platform alkalmas HID jellegű billentyűzet és egér emulációra. Ezt saját gépen, saját projektben vagy jogosult tesztkörnyezetben érdemes használni. Feltöltés előtt mindig ellenőrizd, hogy a program nem küld-e nem kívánt billentyűparancsokat.

Milyen tápfeszültséget igényel a Pro Micro ATmega32U4 USB-C panel?

USB-C csatlakozóról 5 V-tal működik. Külső tápnál a RAW vagy Vin bemenet használható, VCC pontra pedig csak szabályozott 5 V kerüljön.

Miért nem látja a számítógép a Pro Micro panelt feltöltéskor?

Gyakori ok az adathibás vagy csak töltésre való USB-C kábel. ATmega32U4 panelnél az is előfordulhat, hogy feltöltés közben a soros port rövid időre eltűnik, majd új eszközként jelenik meg.

Melyik boardbeállítást kell választani Arduino IDE alatt?

ATmega32U4 alapú Pro Micro, Micro vagy Leonardo kompatibilis beállítás jöhet szóba. A pontos választás a bootloadertől és a használt boardcsomagtól függ, ezért feltöltési hiba esetén először a boardtípust, a portot és az USB kábelt ellenőrizd.

Használható az AVR-Duino / Pro Micro (ATMega32U4; Leonardo; USB-C) ESP32 vagy Raspberry Pi mellett?

Igen, kommunikációs partnerként használható például UART, I2C vagy SPI kapcsolaton. A panel 5 V logikai szintű, ezért 3,3 V-os ESP32 és Raspberry Pi rendszereknél szintillesztésre lehet szükség.

Hány I/O és analóg bemenet érhető el ezen a Pro Micro panelen?

A termékspecifikus adatok szerint 12+2 digitális vonal érhető el, ebből 5 PWM-képes, valamint 4 db 10 bites ADC bemenet használható. Bekötés előtt mindig a panel lábkiosztását nézd, ne csak az ATmega32U4 chip teljes adatlapját.

Miért kell figyelni a RAW és VCC lábak különbségére?

A RAW vagy Vin bemenet a külső, szabályozatlanabb táp fogadására való, amely a panel stabilizátorán keresztül jut a rendszerre. A VCC pont már a szabályozott 5 V-os oldal, ezért oda nem szabad 7-12 V-ot kötni.

Elég erős a panel motorok vagy LED-szalag közvetlen táplálására?

Nem erre való. A Pro Micro panel vezérlésre használható, de nagyobb áramú motorhoz, reléhez vagy LED-szalaghoz külön tápellátás és megfelelő meghajtóáramkör kell.
