Leírás
Ez a CH341 alapú EEPROM és SPI flash programozó minicsomag azokhoz a feladatokhoz készült, amikor egy áramkörön lévő memória tartalmát kell kiolvasni vagy visszaírni gyorsan, forrasztás nélkül. A klipszes csatlakozás lehetővé teszi, hogy a memóriachipet ne kelljen kiforrasztani, ami különösen hasznos BIOS mentésnél, hibás firmware helyreállításnál vagy konfigurációs adatok ellenőrzésénél. A minicsomag kifejezetten SOP8 tokos 24xx EEPROM és 25xx SPI flash memóriákhoz ideális, amelyek 3.3 V vagy 5 V feszültségszinten működnek. Tipikus felhasználási terület az otthoni vagy szervizes környezet, ahol egy-egy eszköz javítása, adatmentése vagy ellenőrzése a cél.
Ez az összeállítás nem általános adapterkészlet. Akkor jó választás, ha nincs szükség speciális tokok kezelésére, és a memória nem igényel 1.8 V jelszintet.
A CH341 alapú programozó az oldalt levő tüskesoron kivezetve az SPI és a IIC busz mellett az Atmel/Microchip ISP és a TTL soros vonalat is tartalmazza. A chipek programozását a DIP foglalat teszi nagyon egyszerűvé. Itt 24xx és 25xx sorozatú chipek közvetlen kezelésére (írás, olvasás, átprogramozás, törlés, programozás). SMD (felületszerelt) chipeket javasolt kiforrasztás utána mellékelt DIP átalakítólapkára forrasztva vagy a 150mil méretet befogadó SOIC8-DIP8 átalakítóba helyezve kezelni. (A nem eredeti ESMT SST Class 25 flashmemóriák aktivált védelem esetén csak olvashatóak!)
Ha mégis áramkörben beforrasztott állapotban kell programozni (és a környező hardware nem zavarja a programozást), akkor a csipeszes átalakítóval is rá lehet a SOIC-8 lehet chipekre csatlakozni. A csipeszek pedig a DIP illesztőn át a programozóval kommunikálhatnak. Fontos! Beforrasztott, áramkörben levő chipek esetén az áramköri leválasztást/izolációt az alaplap/célhardware kell hogy biztosítsa! Beforrasztott IC esetén a programozás nem garantált!!!! Kiforrasztás és önálló programozás a célravezető megoldás!
Windows, Linux és OSX támogatással rendelkezik.
Mikor elegendő ez a minicsomag?
A minicsomag megfelelő választás, ha az alábbi feltételek teljesülnek:
- a memória SOP8 tokos
- a chip 3.3 V vagy 5 V feszültségen működik
- a programozás klipszes, in-circuit módon történik
- nincs szükség külön SOIC programozófoglalatra
- nem kell QFN, BGA vagy egyéb speciális tokot kezelni
Ilyen esetekben a minicsomag gyors, egyszerű és felesleges kiegészítők nélküli megoldást ad.
Mikor nem ez az ideális választás
Nem ez a megfelelő csomag, ha:
- a memória 1.8 V-os SPI flash, amelyhez szintillesztés szükséges
- a chip kiforrasztva, dedikált SOIC foglalatban kerülne programozásra
- többféle tokméretet kell kezelni
- QFN, BGA vagy más speciális tok is előfordul

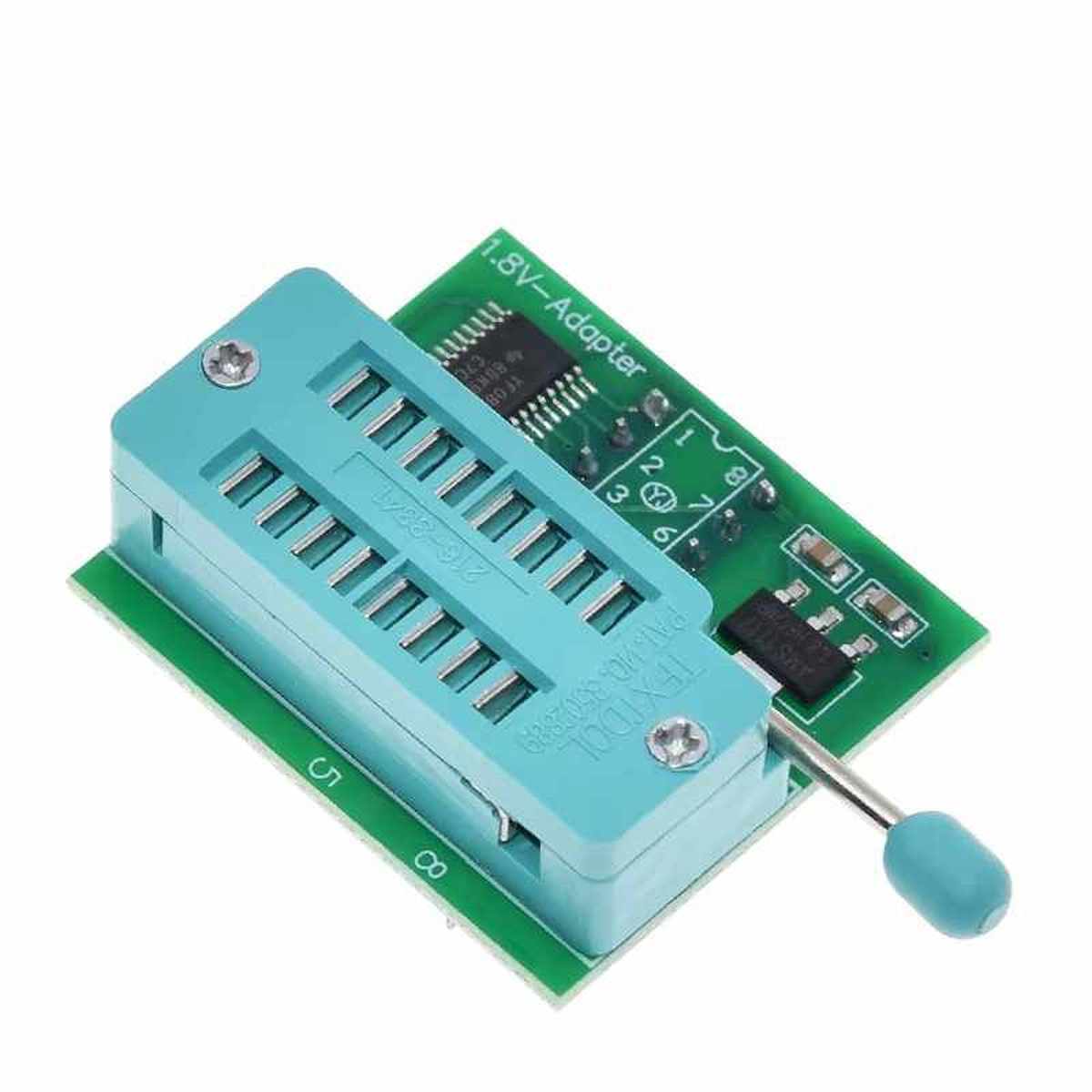

Ezekben az esetekben a FullPack összeállítás ajánlott, vagy külön 1.8 V szintillesztő modul használata szükséges. A szintillesztő külön is elérhető, ha csak erre van igény.
Működés
A programozó USB-n keresztül csatlakozik a számítógéphez. A CH341 vezérlő az USB adatkapcsolatot SPI vagy I2C kommunikációvá alakítja, amely a programozócsipeszen keresztül közvetlenül a memóriachip lábaira csatlakozik. In-circuit használat esetén a céláramkör állapota befolyásolhatja a programozás stabilitását. Ha az áramkör aktívan használja a memóriát, vagy a tápvonal nem választható le, az olvasás és írás bizonytalan lehet. Ilyen környezetben a kiforrasztás vagy a FullPack használata csökkenti a hibalehetőségeket.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Valóban 24xx EEPROM vagy 25xx SPI flash a célchip? | Rossz család választásnál a szoftver hibásan azonosíthat, vagy rossz tartalmat olvashatsz ki. |
| 3.3 V, 5 V vagy 1.8 V a memória? | Rossz feszültségnél az írás sikertelen lehet, rosszabb esetben a chip vagy a környező elektronika is sérülhet. |
| SOP8 vagy SOIC8, és fizikailag hozzáférhető-e a tok? | A klipszes használat csak akkor reális, ha a lábakhoz tényleg oda lehet férni. |
| Teljesen tápmentes-e a céláramkör? | In-circuit olvasásnál a panel többi része beleszólhat a buszba, ettől véletlen olvasási vagy verify hiba jön elő. |
| Helyes-e a pin1 irány és stabil-e a klipsz kontaktja? | Rossz iránynál vagy gyenge érintkezésnél a chip nem ismerhető fel, vagy checksum és verify hibák jönnek. |
| Melyik CH341A panelváltozat van a csomagban? | Egyes klasszikus mini panelek 5 V-os I/O viselkedése érzékeny 3.3 V-os memóriáknál kockázatos lehet. |
Tipikus felhasználási példák
- BIOS SPI flash mentése asztali alaplapon
- Routerek és hálózati eszközök EEPROM adatainak kiolvasása
- Hibás firmware visszaállítása kiforrasztás nélkül
- Szervizelési diagnosztika
- Oktatási célú memória-kezelési gyakorlatok
Ezt mindenképp ellenőrizd
Mielőtt a CH341 EEPROM programozó (24xx, 25xx, EEPROM/Flash, CH341A – programozó, csipesz, programozónyák) [minipack] mellé döntesz, nézd meg a memória pontos típusjelét, a tokformát, a névleges tápfeszültséget, és azt is, hogy a chip a panelen ráfogható-e klipsszel. Ennél a terméknél a legfontosabb kérdés nem az, hogy “CH341A van-e benne”, hanem az, hogy a saját célchipeddel és panelkörnyezeteddel tényleg biztonságosan használható-e
Használati korlát
- Ha 1.8 V-os SPI flash memóriát akarsz írni, ehhez a minipackhoz nincs 1.8 V adapter! Vagy a fullpackot válaszd akkor vagy külön az adaptert tedd mellé.
- Ha a célchip nem SOP8 vagy nem férsz hozzá klipsszel, ez a csomag önmagában nem lesz kényelmes megoldás.
- Ha érzékeny, szigorúan 3.3 V-os környezetben dolgozol, a feszültségértékekre figyelj oda!
- Ha gyári szintű, széles chipadatbázisú, kiszámíthatóbb programozót keresel napi szervizmunkára, akkor ez inkább belépő szintű eszköz, és nem a legmagasabb kategória.
Jellemzők
Műszaki jellemzők
| Programozó IC: | CH341A |
| Csatolás a PC felé: | USB 2.0 |
| Támogatott memóriacsalád: | 24xx sorozatú I2C EEPROM |
| Támogatott memóriacsalád: | 25xx sorozatú SPI flash |
| Tipikus példák: | 24C02, 24C08, 24C256, 25Q32, 25Q64, 25Q128 |
| Tápfeszültség-támogatás: | 3.3 V és 5 V alapszinten |
| 1.8 V támogatás: | NINCS, csak külső adapterrel |
| Tipikus tokforma: | SOP8 / SOIC8 klipszes elérés |
| Műveletek: | olvasás, írás, törlés, ellenőrzés |
| Támogatott szoftverek: | AsProgrammer, NeoProgrammer, CH341A Programmer, flashrom |
| Operációs rendszer: | Windows, Linux |
Összefoglaló döntési útmutató
- Ez a csomag jó választás, ha egyszerű, 3.3 V vagy 5 V-os SOP8 memóriát kell forrcsipeszesen programozni.
- FullPack szükséges, ha 1.8 V-os chip, több tokméret vagy dedikált foglalatos programozás a cél.
- Szintillesztő külön is elérhető, ha csak a feszültségszint miatt van szükség bővítésre.
Dokumentáció
Csomag tartalma
Ez a termék minicsomag összeállítás.

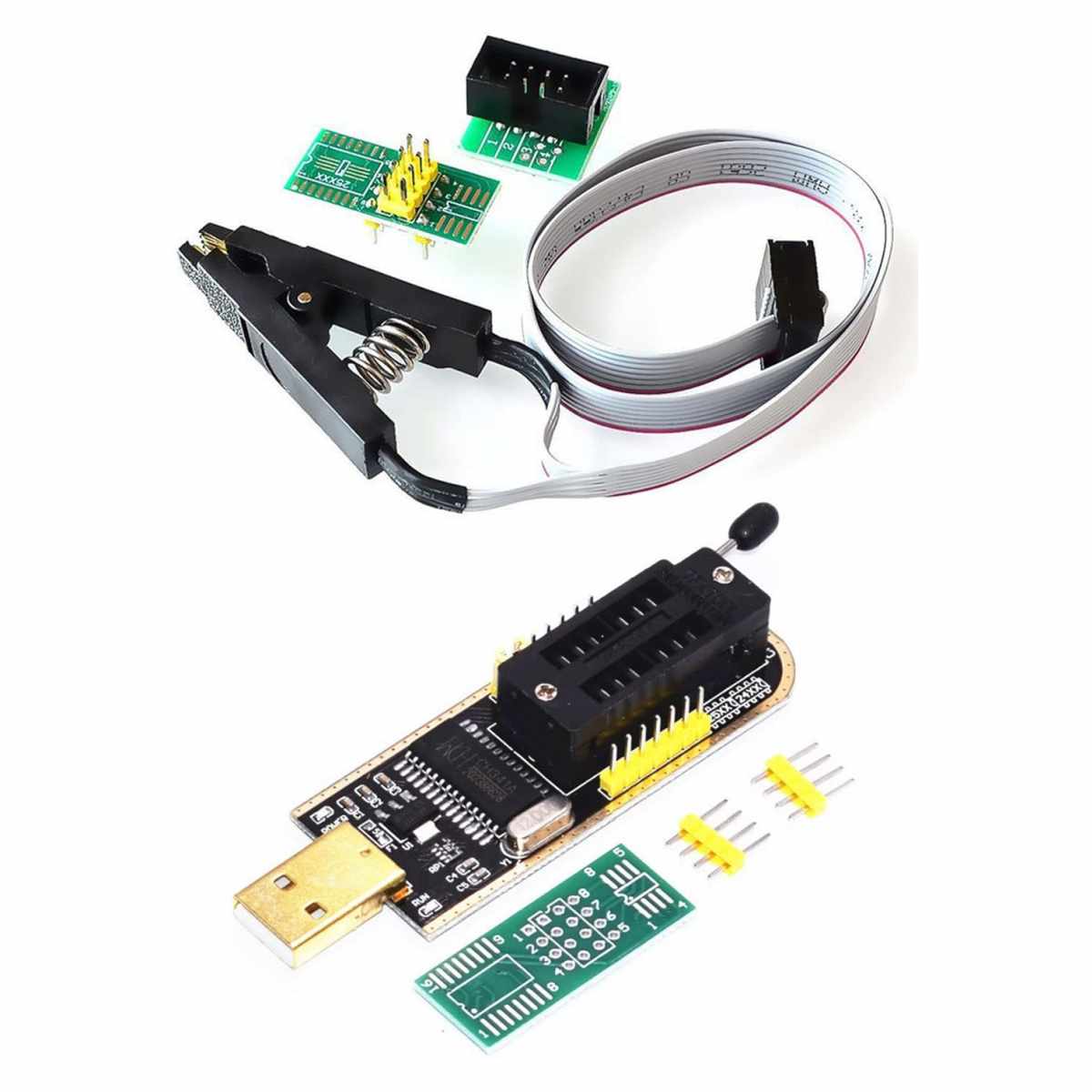

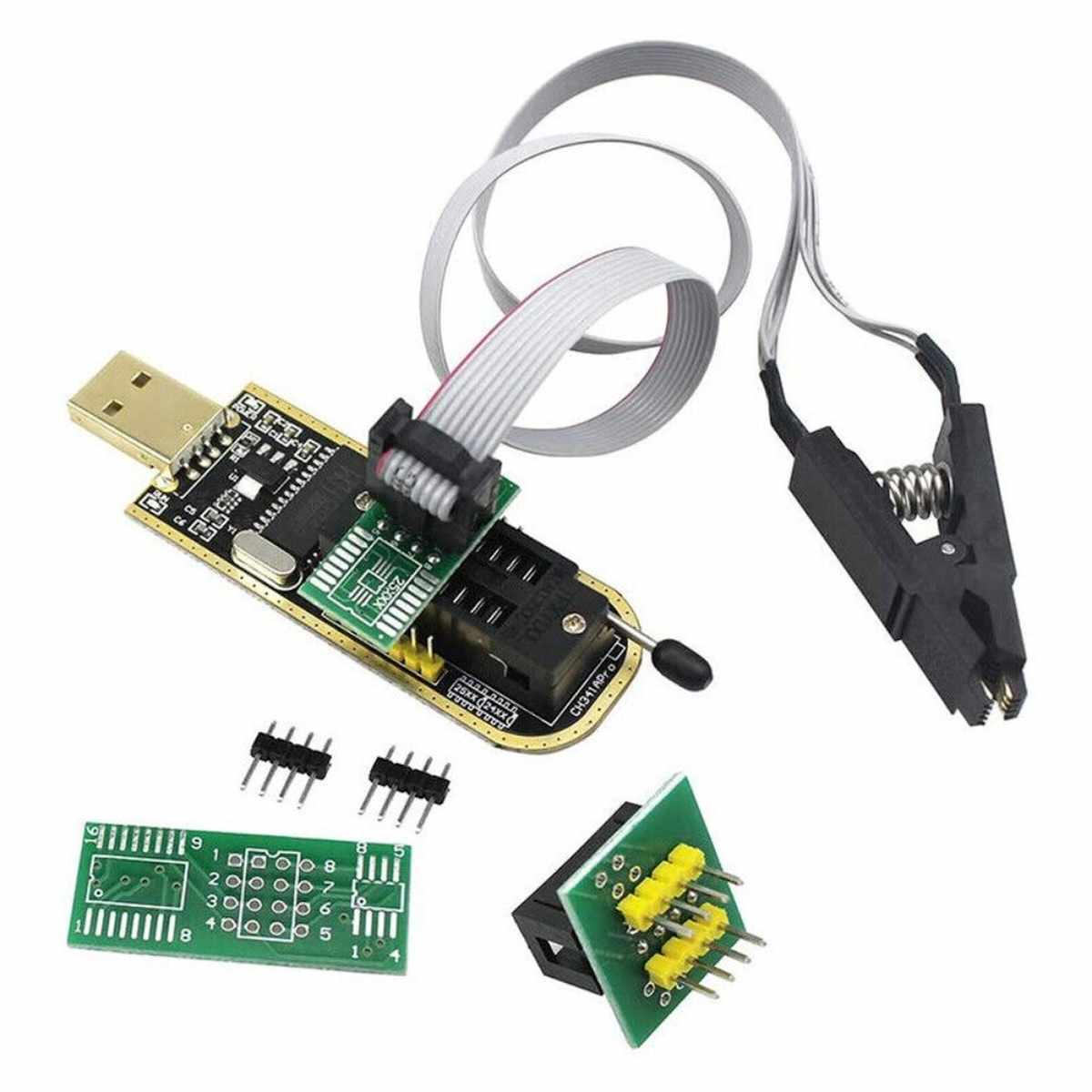

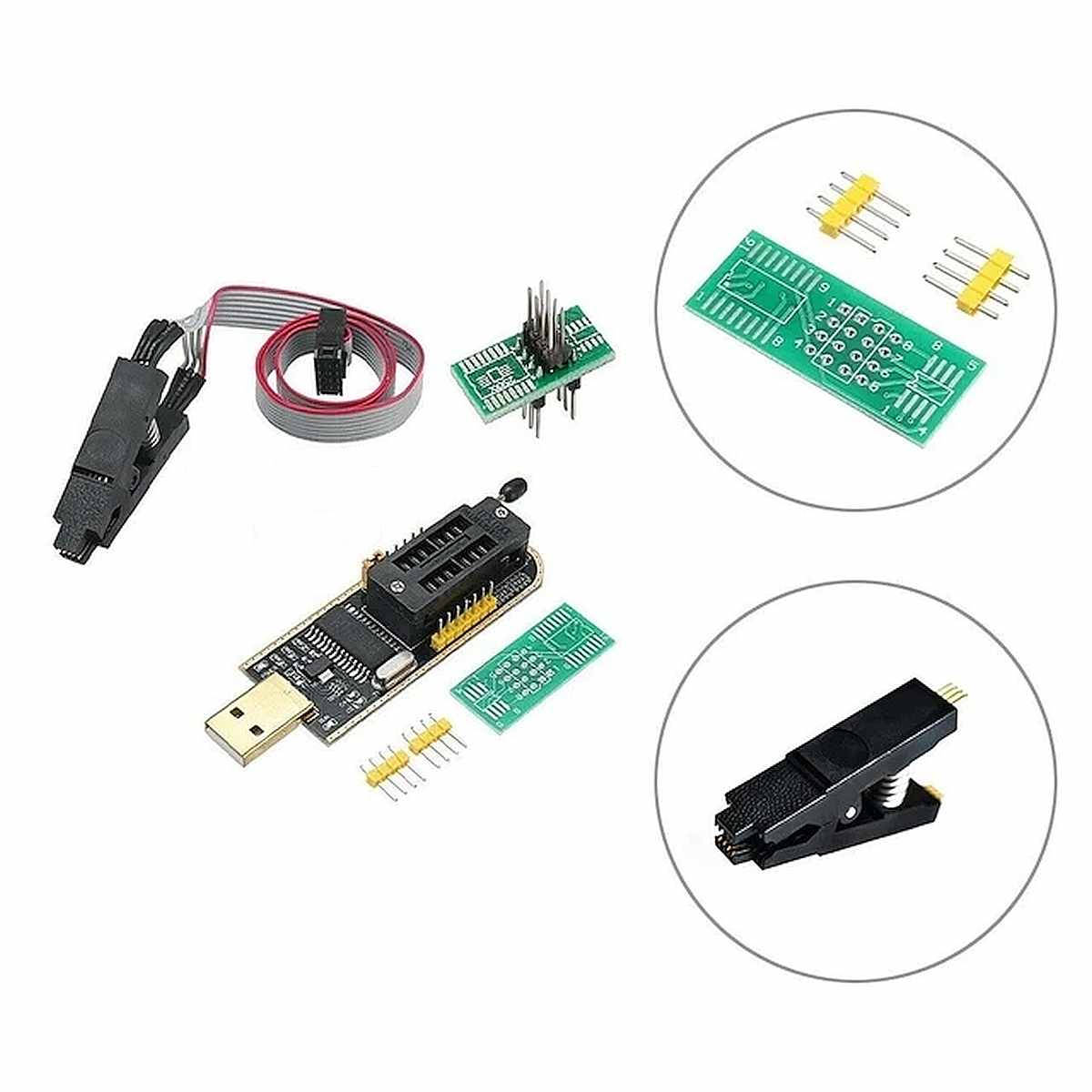

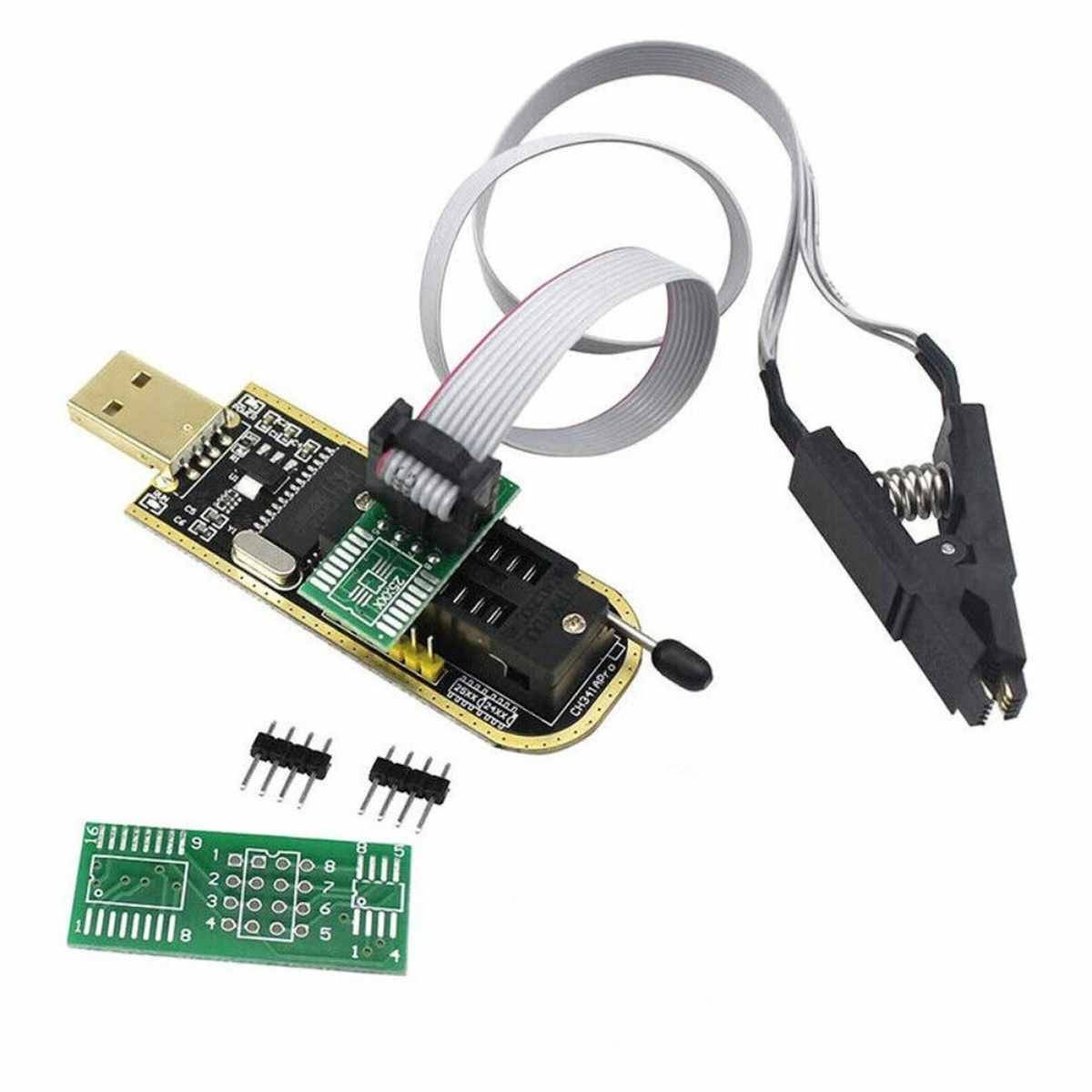

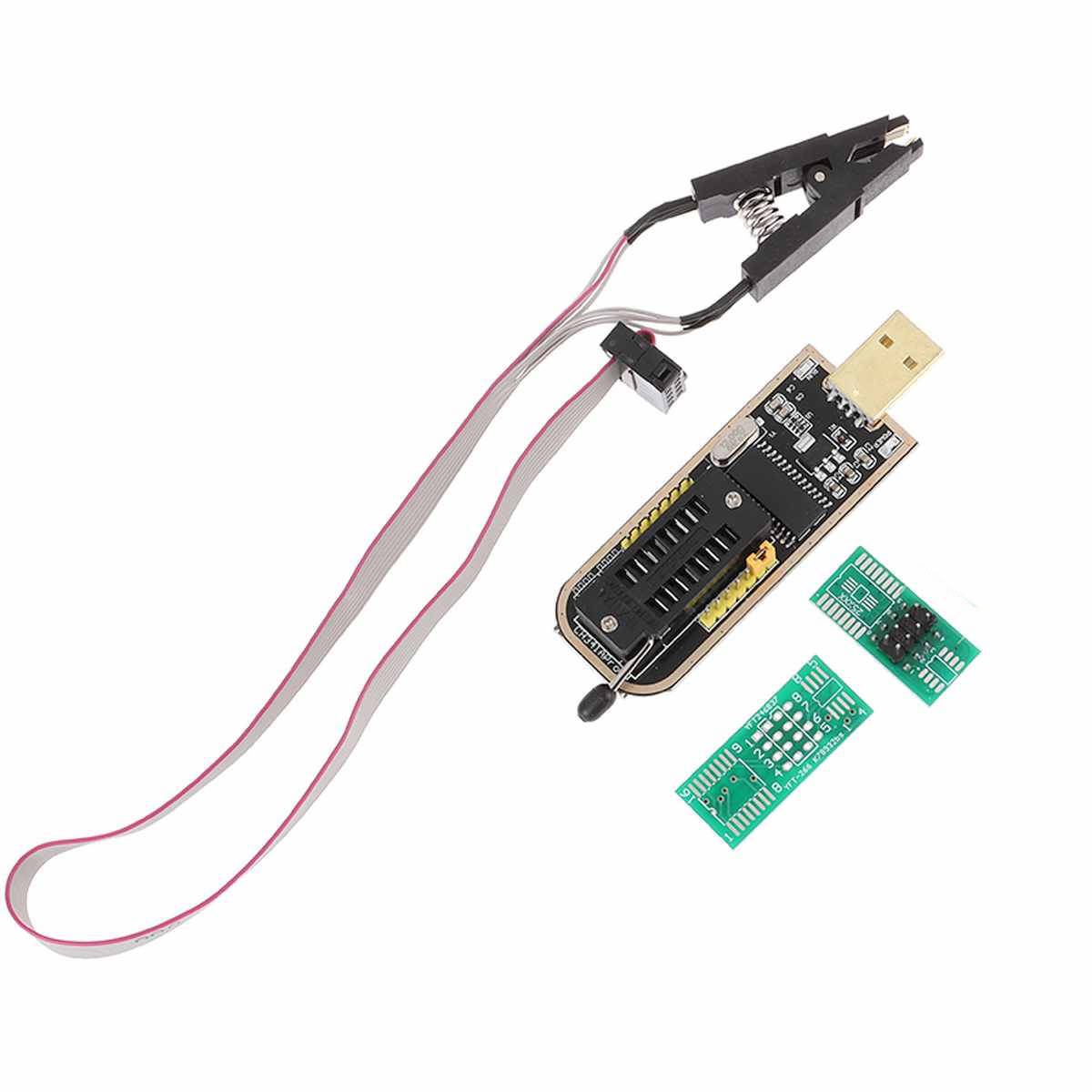

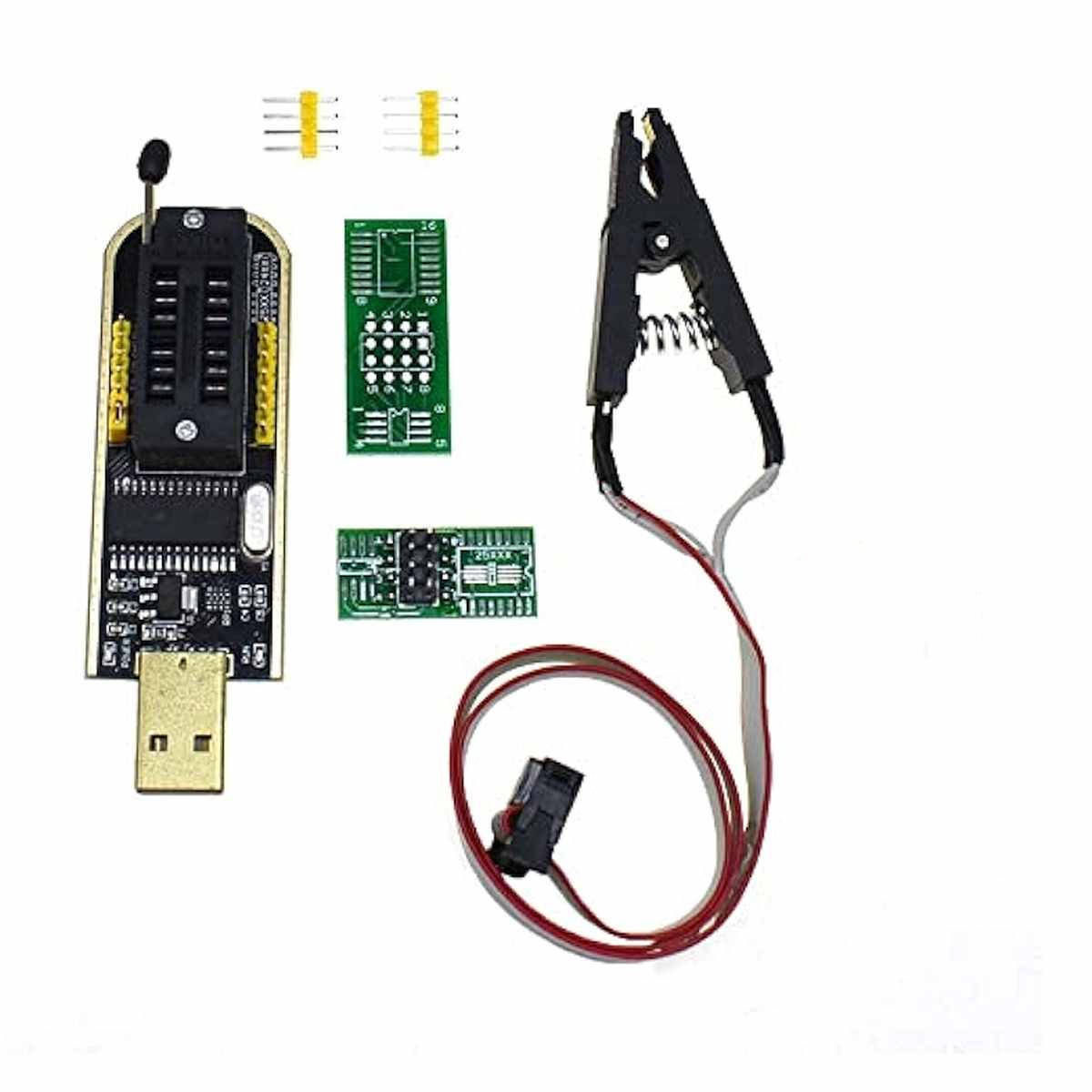

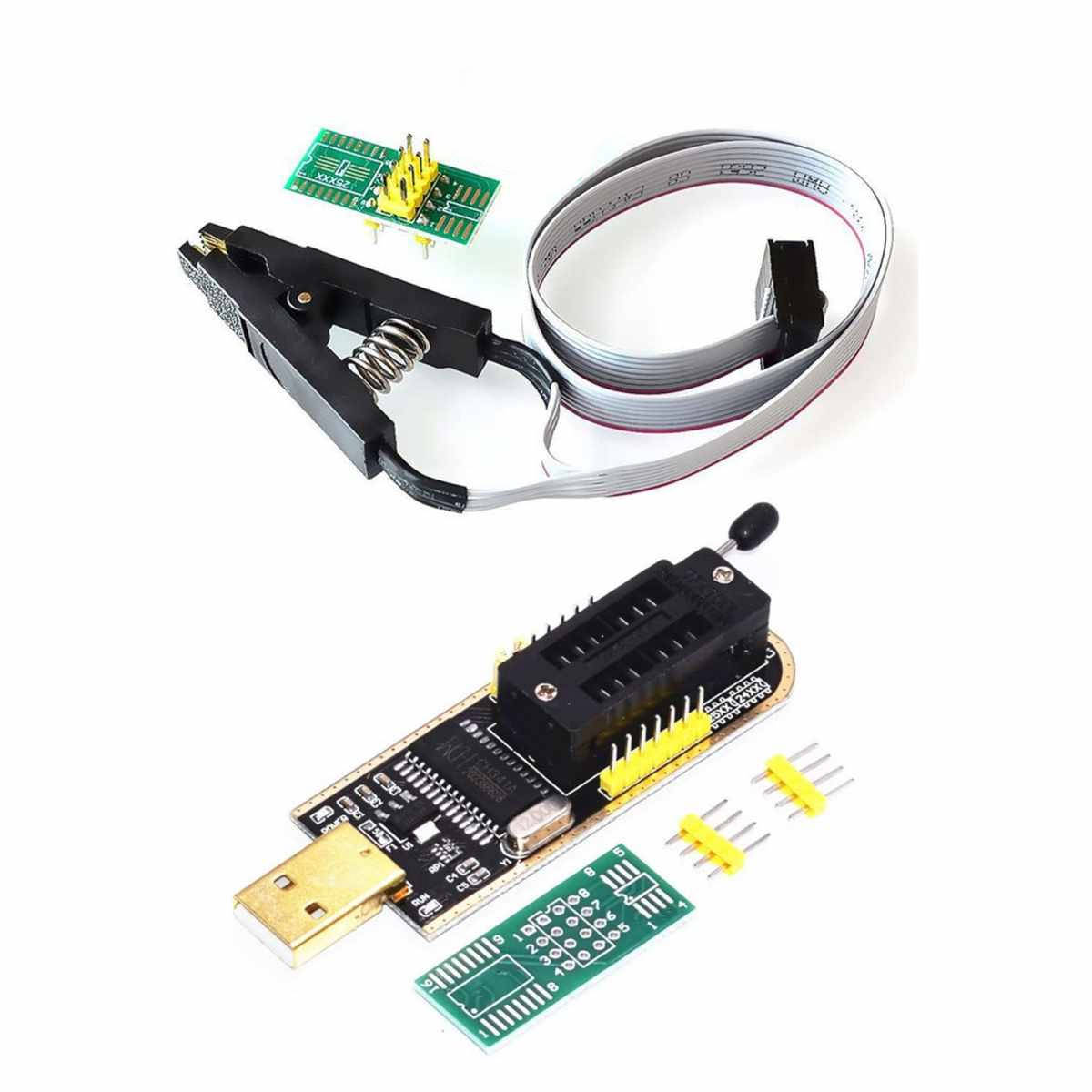

- 1x CH341 USB EEPROM és SPI flash programozó ×1

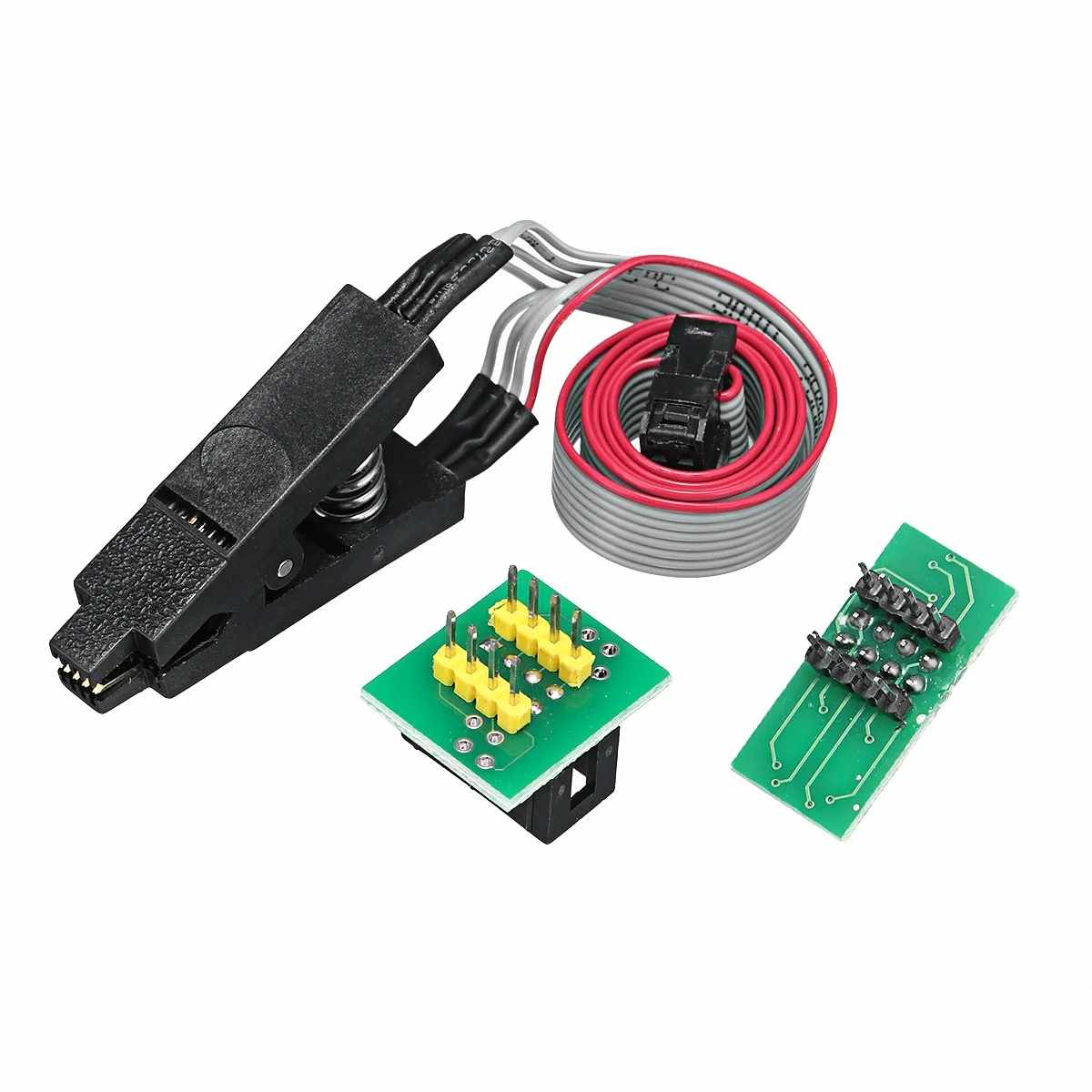

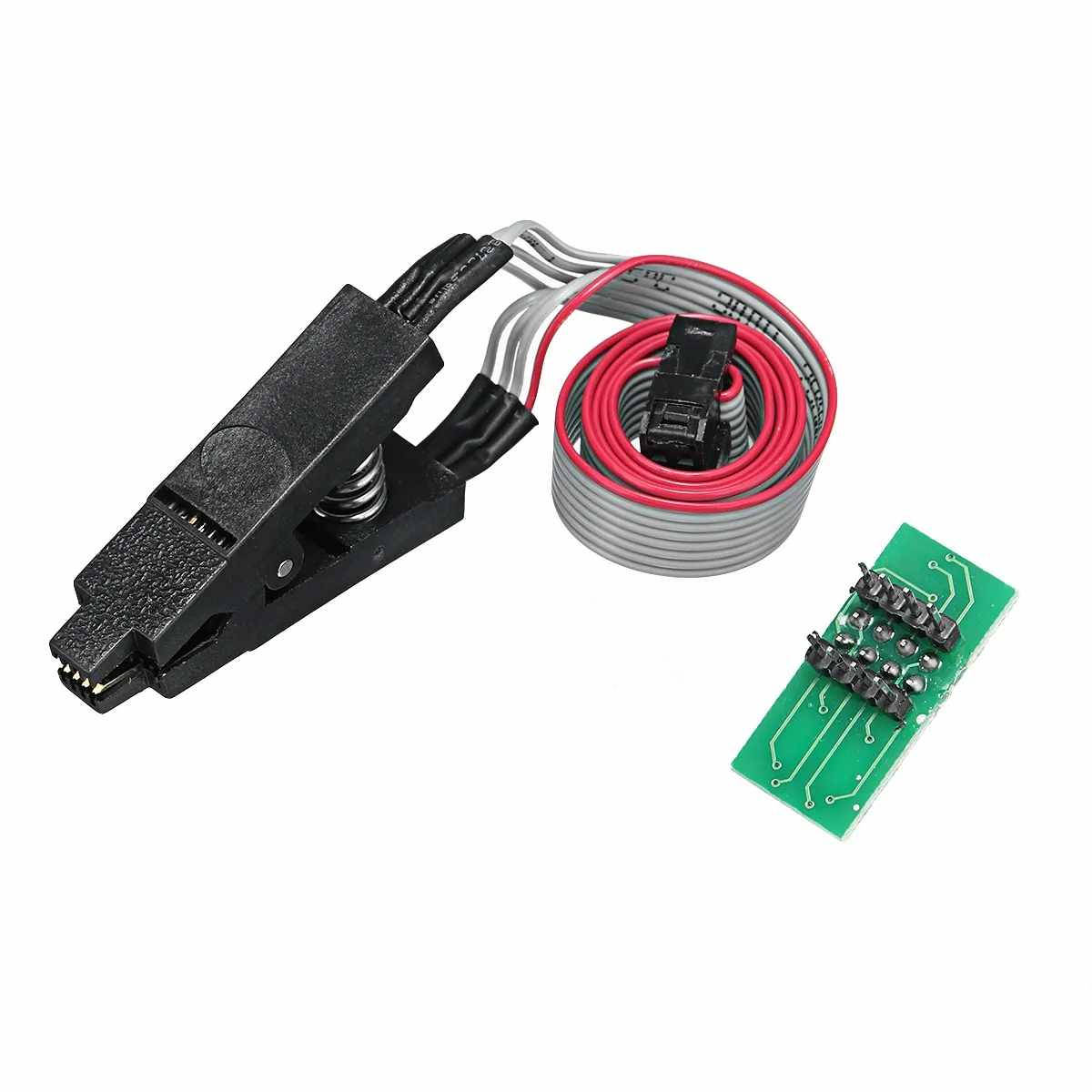

- 1x SOP8 csíptetős csatlakozó szalagkábellel
