Leírás

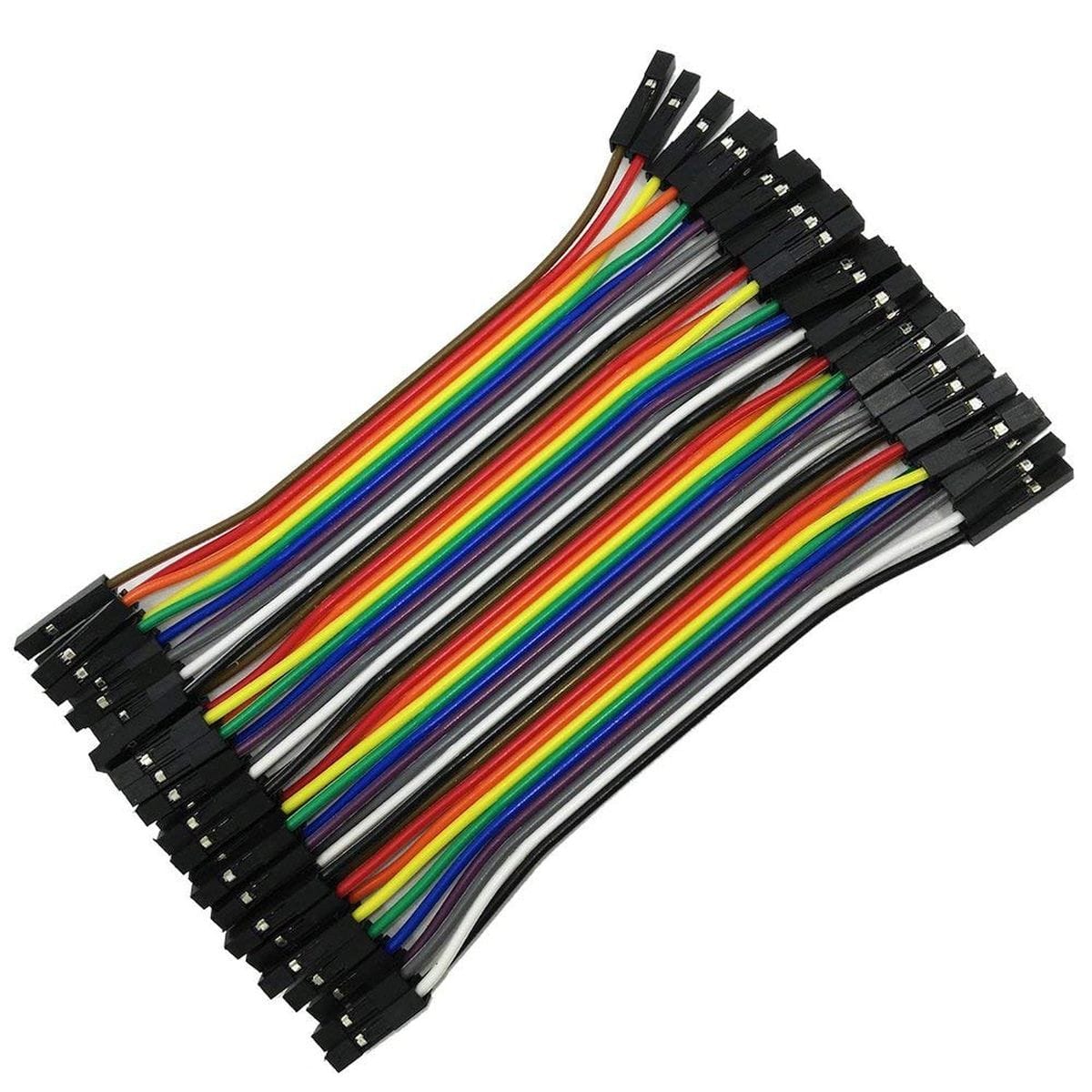

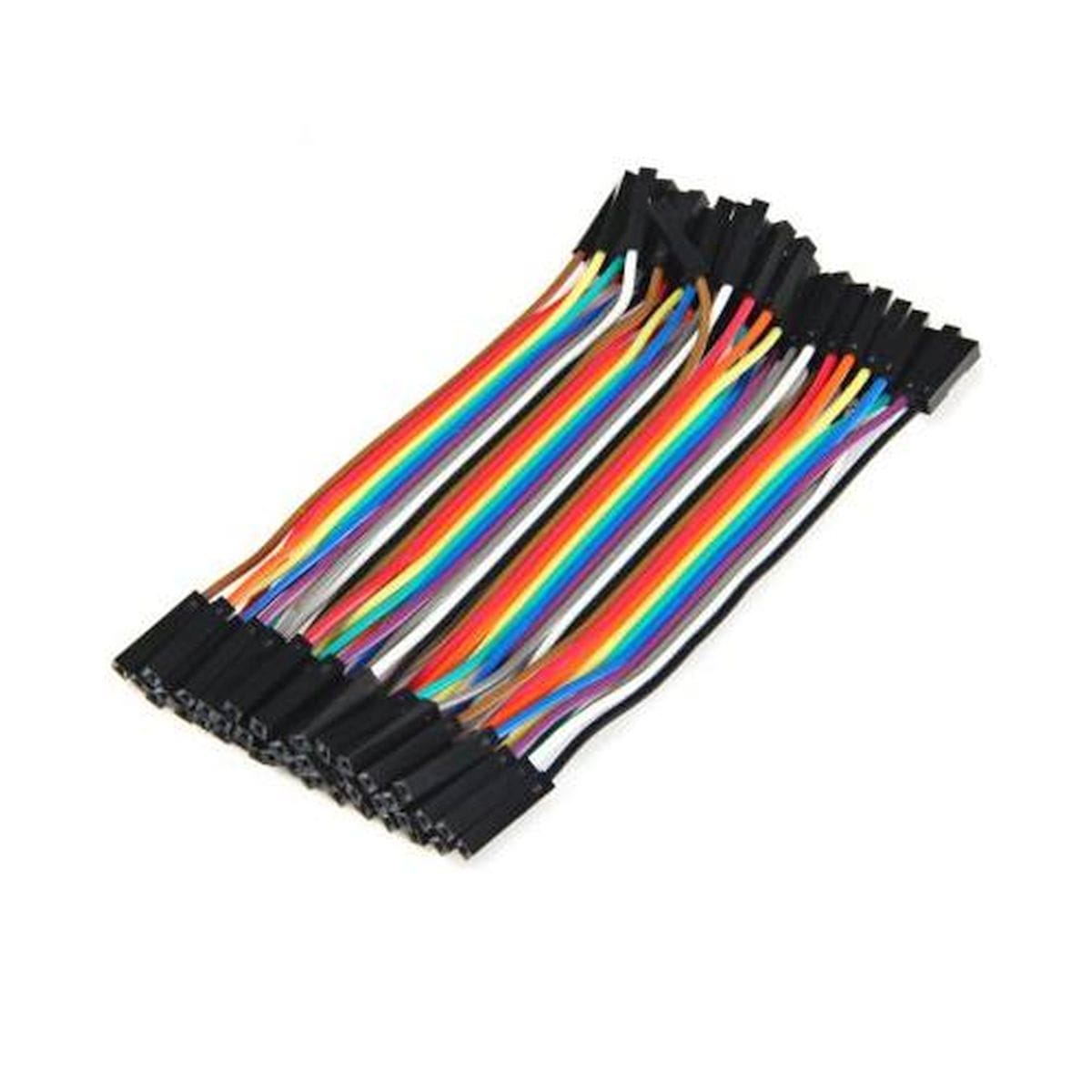

A Kábel (anya-anya; 40 ér; 10cm) rövid Dupont/jumper összekötőkábel breadboardos próbákhoz, szenzormodulokhoz és fejlesztőpanelekhez. A 40 szálból álló, anya-anya kialakítású kábelcsomag akkor hasznos, ha tüskesoros modulokat, Arduino, ESP32 vagy Raspberry Pi GPIO pontokat kell gyorsan, forrasztás nélkül összekötni.
Mire jó?
A Kábel (anya-anya; 40 ér; 10cm) a prototípusépítés apró, de sokszor döntő alkatrésze. Nem önálló elektronikai modul, hanem az a vezetékes kapcsolat, amellyel a jelek, a tápfeszültség és a GND pontok eljutnak egyik panelről a másikra.
A 10 cm-es hossz rövid, rendezett bekötésekhez való. Breadboard, szenzormodul, kijelzőmodul, fejlesztőpanel vagy tüskesoros adapter mellett akkor kényelmes, ha az elemek egymáshoz közel vannak, és nem szeretnél hosszú vezetékekből rendezetlen köteget a próbapanel köré.
Azaz a Kábel (anya-anya; 40 ér; 10cm) 40 darab rövid, szétválasztható, hüvely-hüvely végű Dupont vezetékből álló összekötőkábel-csomag 2,54 mm-es tüskesoros elektronikai próbákhoz.
Így működik a gyakorlatban
A Kábel (anya-anya; 40 ér; 10cm) mindkét végén hüvelyes Dupont csatlakozót használ. Ez azt jelenti, hogy közvetlenül tüskesorra, apa csatlakozóra, szenzormodul pinjeire vagy fejlesztőpanel kivezetéseire csatlakoztatható.
A 40 ér szalagként együtt tartható, de a vezetékek szükség szerint leválaszthatók egymásról. Így használhatsz belőle egyetlen szálat egy jelhez, három szálat Vcc-GND-Signal bekötéshez, vagy négy szálat I2C modulhoz, például Vcc, GND, SDA és SCL vonalakhoz.
A bekötésnél nem a kábel “tudja”, melyik vezeték a táp vagy a jel. Ezt neked kell következetesen kiosztani. Szín szerint érdemes rendszert tartani, mert egy felcserélt Vcc és GND bekötés könnyen hibakeresési kört vagy sérült modult okozhat.
Tipikus helyzetek, ahol már bizonyított
A Kábel (anya-anya; 40 ér; 10cm) főleg gyors próbákhoz és modulok közötti rövid összekötésekhez való.
- Arduino UNO, Nano vagy Mega fejlesztőpanel és tüskesoros modul összekötéséhez.
- ESP32 vagy ESP8266 fejlesztőpanel GPIO kivezetéseinek szenzorhoz vezetéséhez.
- Raspberry Pi GPIO tüskesor és egyszerű modul közötti kísérleti bekötéshez.
- Breadboardon épített áramkör és különálló szenzormodul összekötéséhez.
- I2C, SPI vagy UART jelvezetékek rövid prototípusos bekötéséhez.
- Kijelzőmodul, nyomógombpanel, enkóder vagy relémodul gyors próbájához.
- Oktatási készletben, ahol a tanuló gyakran bontja és újraköti az áramkört.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Biztosan anya-anya csatlakozás kell? | Ha a másik oldalon is hüvely van, nem fogod közvetlenül összedugni, ilyenkor apa-anya vagy apa-apa kábel kellhet. |
| Elég a 10 cm-es hossz? | Túl nagy távolságnál a kábel feszülné fog a panelt, és könnyen kijön a tüskesorból. |
| Azonosítod a Vcc és GND vezetékeket? | Felcserélt tápbekötésnél a modul vagy a fejlesztőpanel sérülhet. |
| Stabilan ül a hüvely a tüskesoron? | Laza érintkezésnél a hiba szakaszos lesz, ami mérés közben nehezen fogható meg. |
| Nagyobb áramot vinnél rajta? | A Dupont vezeték nem teljesítménykábel, motorhoz, fűtéshez vagy nagy LED-terheléshez külön vezetékezés kell. |
| Mozgó szerkezetben használnád? | Rázkódásnál és húzásnál a Dupont csatlakozó nem reteszel, ezért könnyebben lecsúszhat. |
Döntés előtt ellenőrizendő adatok
A Kábel (anya-anya; 40 ér; 10cm) kiválasztásánál három dolgot érdemes előre tisztázni: a csatlakozó nemet, a távolságot és a terhelést.
- Csatlakozó nem: anya-anya kell, ha mindkét oldalon tüskesorra csatlakozol.
- Hossz: 10 cm akkor jó, ha a panelek közel vannak egymáshoz.
- Osztás: a Dupont rendszer jellemzően 2,54 mm-es tüskesorokhoz illeszkedik.
- Vezetékdarabszám: a 40 ér bőven elég több kisebb próbához, de egyenként is leválasztható.
- Felhasználási mód: prototípushoz és asztali próbához való, nem rögzített ipari kábelköteg helyett.
Amikor nem ez lesz a jó megoldás
- Ne a Kábel (anya-anya; 40 ér; 10cm) típust válaszd, ha a két csatlakoztatandó pont között nincs apa tüskesor.
- Ne ezt használd, ha 10 cm-nél nagyobb távolságot kell áthidalni, mert a feszes vezeték kontaktproblémát okozhat.
- Ne ezt használd motor, fűtőelem, nagyobb LED-szalag vagy más nagyáramú terhelés tápvezetékeként.
- Ne ezt válaszd végleges, rázkódó vagy kültéri rendszerhez, ahol reteszelt, húzásmentesített csatlakozás kell.
- Ne erre építs biztonsági vagy nagy megbízhatóságot igénylő kötést, ha a csatlakozó véletlen lecsúszása nem megengedhető.
Egy apró tipp a gyakorlatból
A rövid Dupont kábelekből akkor lesz átlátható bekötés, ha már az első próbánál színrendet használsz. Például piros a táp, fekete vagy barna a GND, sárga a jel, zöld az órajel. Egy későbbi hibakeresésnél ez többet segít, mint egy utólag rajzolt, pontatlan vázlat.
Műszaki jellemzők
| Terméktípus: | Dupont/jumper összekötőkábel |
| Csatlakozó kialakítása: | anya-anya, hüvely-hüvely |
| Erek száma: | 40 |
| Kábelhossz: | körülbelül 10 cm |
| Tipikus csatlakozási osztás: | 2,54 mm-es tüskesoros rendszerekhez |
| Szétválaszthatóság: | szálanként vagy csoportosan leválasztható |
| Ajánlott használat: | breadboard, fejlesztőpanel, szenzormodul, gyorsteszt |
| Kompatibilis platformok: | Arduino, ESP8266, ESP32, Raspberry Pi GPIO és más tüskesoros modulok |
Csomag
- 40 darab körülbelül 10 cm-es kábelér, anya-anya / hüvely-hüvely kivitelben.
