JST SH-1.0 csatlakozó kábel - 4 pin, 10 cm, anya-anya, azonos bekötés (same direction, 1mm)

Name: JST SH-1.0 csatlakozó kábel – 4 pin, 10 cm, anya-anya, azonos bekötés (same direction, 1mm)
Brand: TavIR
SKU: T89399
Price: 310 HUF
Availability: InStock

Leírás

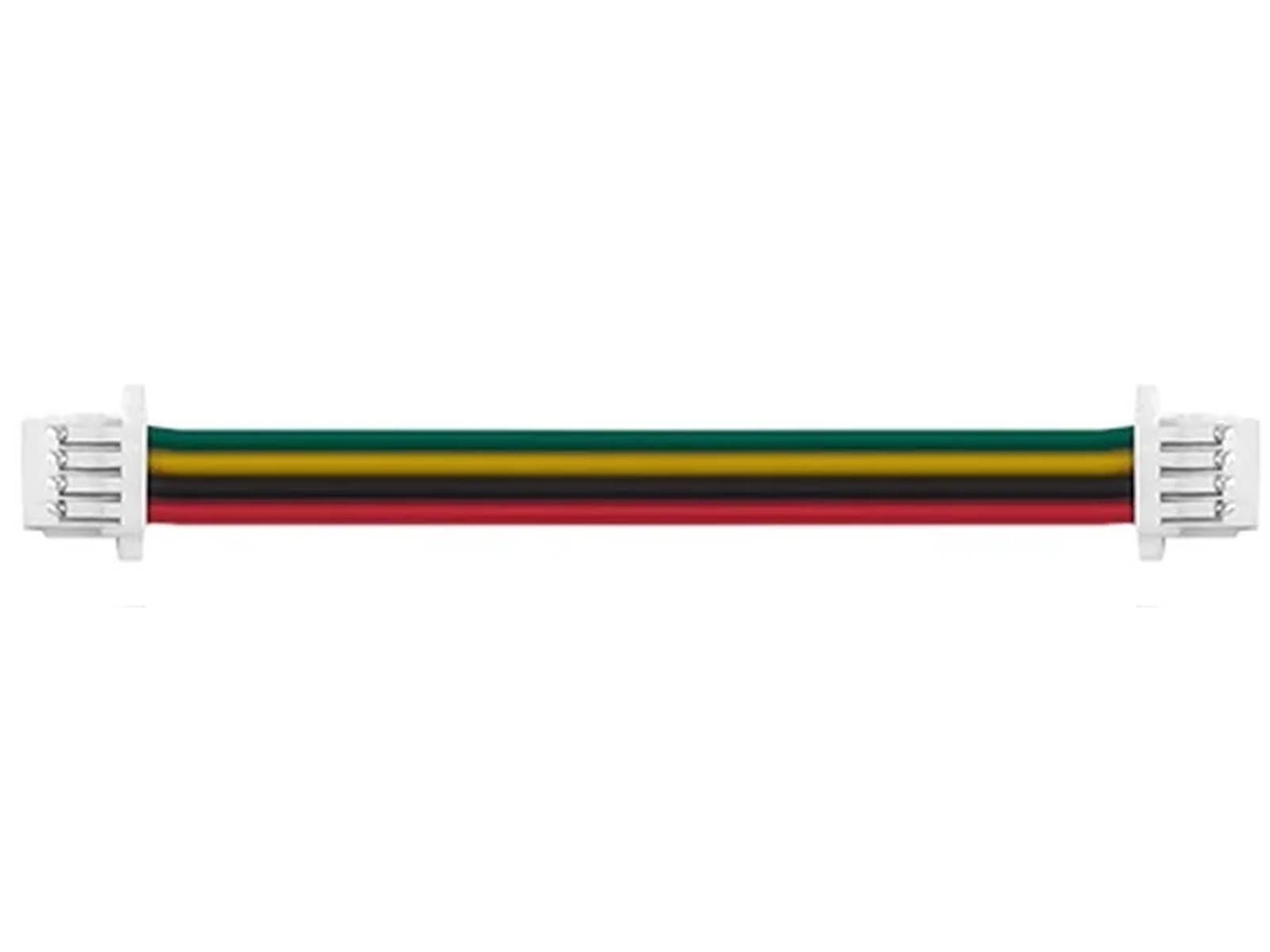

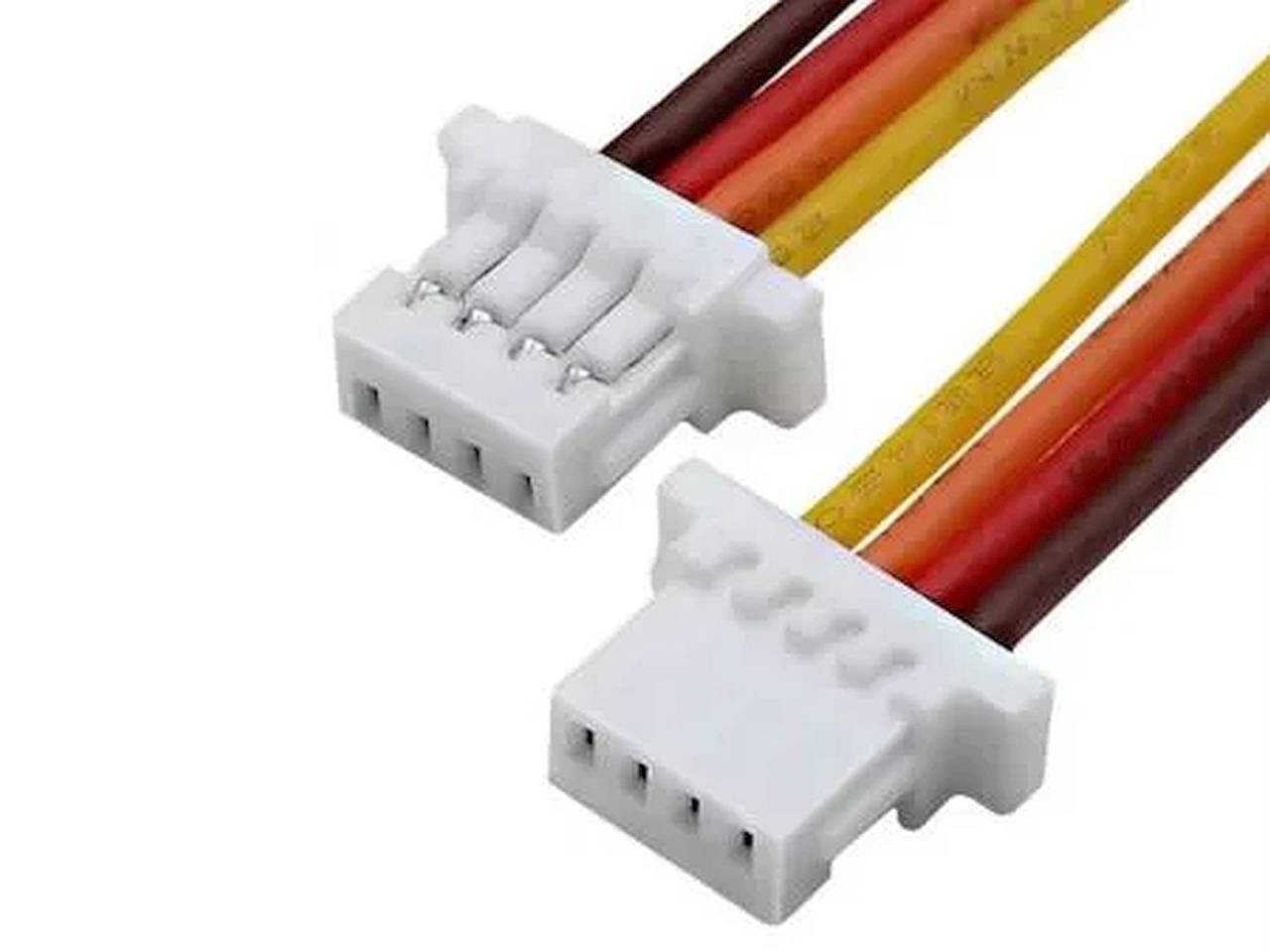

Ez a JST SH-1.0 (1.0 mm) csatlakozó kábel, 4 eres, anya-anya kivitelben, 10 cm hosszban kifejezetten kis méretű elektronikákhoz, I2C buszhoz, szenzorokhoz és fejlesztőpanelekhez készült. A csatlakozó azonos bekötésű (same direction), tehát a vezetékek sorrendje mindkét oldalon megegyezik, így hibamentes és gyors összekapcsolást biztosít. Ideális választás ott, ahol a helytakarékosság, a megbízhatóság és a szabványos kompatibilitás egyszerre fontos.

A JST SH sorozatú csatlakozók 1,0 mm-es tűtávolságúak, amely kompakt kialakítást tesz lehetővé. Az anya-anya kivitel azt jelenti, hogy mindkét végen fogadócsatlakozó található, így közvetlenül összeköthetők breakout panelek, modulok vagy szenzorok. Az azonos bekötés biztosítja, hogy az 1-es láb az egyik oldalon ugyanarra a vezetékre csatlakozik, mint a másikon – nincs kereszteződés, nincs felcserélődés.

A kábel színkódja a gyakorlatban megkönnyíti a használatot: jellemzően piros (táp), fekete (föld), sárga és kék (adatjelek, például I2C SDA és SCL). A vezetékek finom, hajlékony szigeteléssel készültek, így jól bírják a többszöri csatlakoztatást és a hajlítást. A tápellátási igény kicsi: jellemzően 3,3 V vagy 5 V rendszerekhez használható, az áramterhelhetőség 28 AWG vezeték esetén néhány száz mA-ig biztonságos.

Felhasználási lehetőségek

I2C szenzorok gyors és szabványos bekötése (pl. hőmérséklet, páratartalom, mozgásérzékelők).
STEMMA QT és Qwiic kompatibilis modulok összekapcsolása (pl. Adafruit, SparkFun, Pololu rendszerekkel).
Kompakt fejlesztői projektek, ahol a kis helyigény és megbízható csatlakozás kiemelten fontos.
Prototípusok, makerekísérletek, ahol sokszor kell variálni a bekötéseket.
Kirakati és installációs fényvezérlés, ahol több modul láncolható össze.

Ez a kábel azonos a nemzetközi gyártók – például Adafruit és SparkFun Qwiic kábelek – által kínált megoldásokkal, így garantáltan kompatibilis. Használható Arduino, ESP32, Raspberry Pi és más fejlesztői környezetekben. A JST SH csatlakozók ipari szabványként terjedtek el, így hosszú távon is megbízható, stabil kapcsolatot biztosítanak.

Jellemző

Csatlakozó típusa: JST SH-1.0, 4 pin
Tűtávolság (pitch): 1,00 mm; ez az SH‑sorozat definiáló tulajdonsága.
Kivitel: anya-anya (female-female)
Kiosztás: azonos bekötés (same direction)
Hossz: kb 100 mm (10 cm)
Tűtávolság: 1,0 mm
Vezeték keresztmetszet: 28 AWG
Névleges feszültség: max. 50V
Tartó / zárás: friction lock / reteszes rögzítés (a csatlakoztató pont megfelelő illeszkedése szükséges)
Maximális áramterhelhetőség: max 1A (100mA javasolt)
Üzemi hőmérséklet: –25 °C … +85 °C
Színkód (IIC): piros (VCC), fekete (GND), sárga (SCL), kék (SDA)

Dokumentáció

Adatlap – JST SH 1.0

Csomag

1x szerelt JST SH1.0 4 pin csatlakozó anya-csatlakozó anya

További információk

Tömeg	0,010 kg
Méretek	6 × 1 × 1 cm
Cikkszám	T89399
Kivezetés	4
Méret	SH-1.0

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„JST SH-1.0 csatlakozó kábel – 4 pin, 10 cm, anya-anya, azonos bekötés (same direction, 1mm)” értékelése elsőként

Kérdés: Mire használható a JST SH 1.0 4-pin anya-anya kábel?
Válasz: Leggyakrabban mikrokontrollerekhez, fejlesztői modulokhoz és szenzorokhoz használják, például Arduino, ESP32, STM32 vagy IoT eszközök csatlakoztatására.

Kérdés: Milyen hosszú a kábel és mekkora az érátmérője?
Válasz: A JST SH 1.0 kábel hossza kb. 10 cm, vezetéke AWG28 (kb. 0,09 mm²), ami ideális kis áramfelvételű elektronikák összekötésére.

Kérdés: Mekkora áramot bír el a JST SH 1.0 csatlakozó?
Válasz: A JST SH kábel jellemzően maximum 1 A terhelhetőségig használható, és 50 V DC feszültségig biztonságosan alkalmazható.

Kérdés: Mit jelent az „azonos bekötés” (same direction)?
Válasz: Ez azt jelenti, hogy a kábel mindkét végén azonos sorrendben van bekötve a vezeték – vagyis ha például a piros szál a bal szélen indul, a másik oldalon is ugyanott lesz.

Kérdés: Milyen projektekben érdemes JST SH 1.0 kábelt használni?
Válasz: Kiválóan használható FPV drón elektronikákban, kisméretű IoT szenzorok bekötésére, robotikai projektekben és prototípus fejlesztéseknél, ahol kompakt méret szükséges.

Kérdés: Használható-e ez a kábel adatkommunikációra, például I²C vagy UART protokollhoz?
Válasz: Igen, a JST SH kábel alkalmas kis sebességű adatkommunikációs interfészekhez (I²C, UART, SPI), valamint alacsony áramú tápellátásra is.

Kérdés: Van-e különbség a JST SH kábel és más JST szabványok (pl. PH, XH) között?
Válasz: Igen, a fő különbség a csatlakozó mérete és a tűtávolság. A JST SH 1,0 mm pitch-el készül, míg a JST PH 2,0 mm, az XH pedig 2,54 mm. Ez befolyásolja, hogy melyik modulhoz vagy szenzorhoz illeszkedik.
