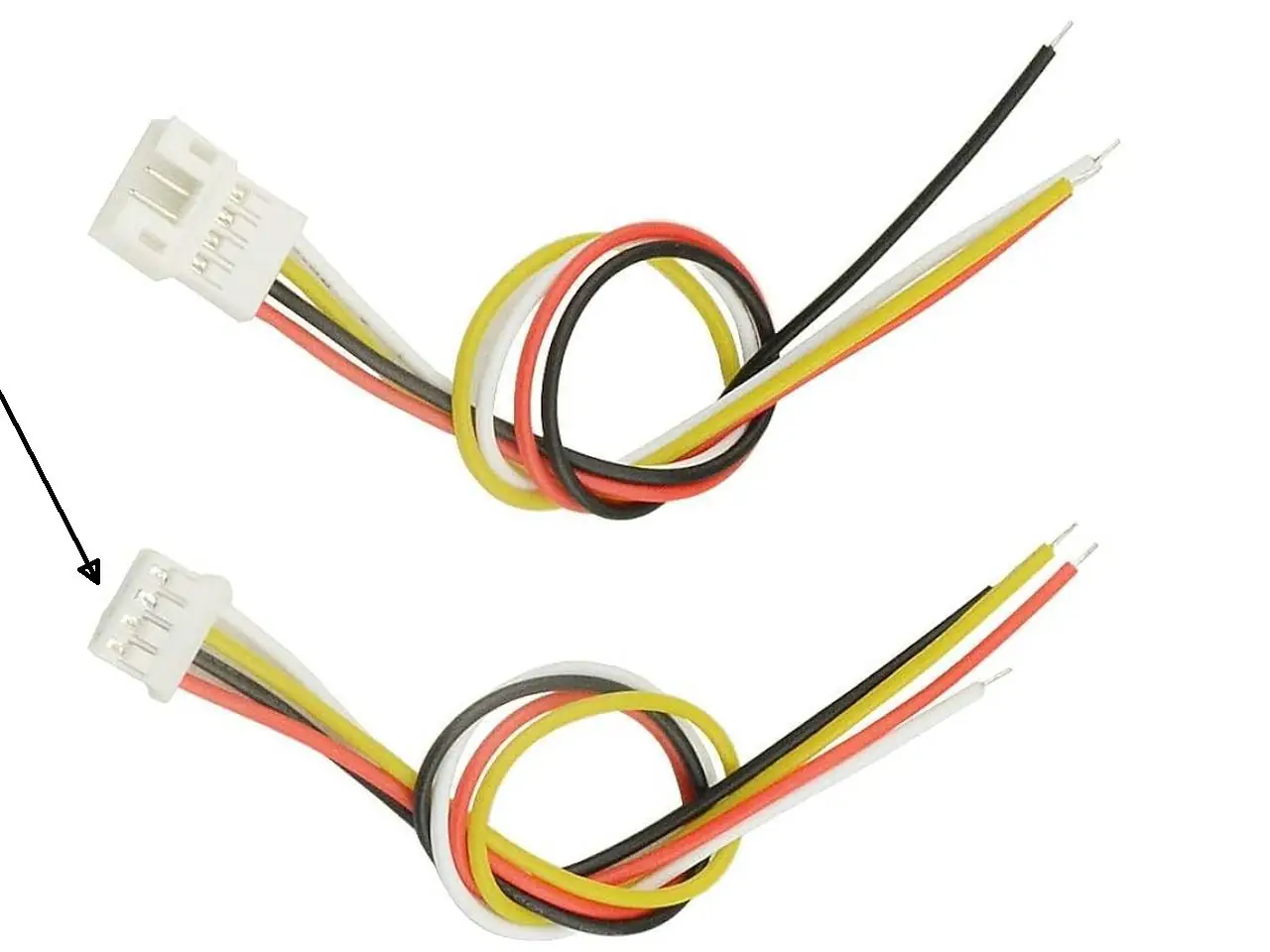

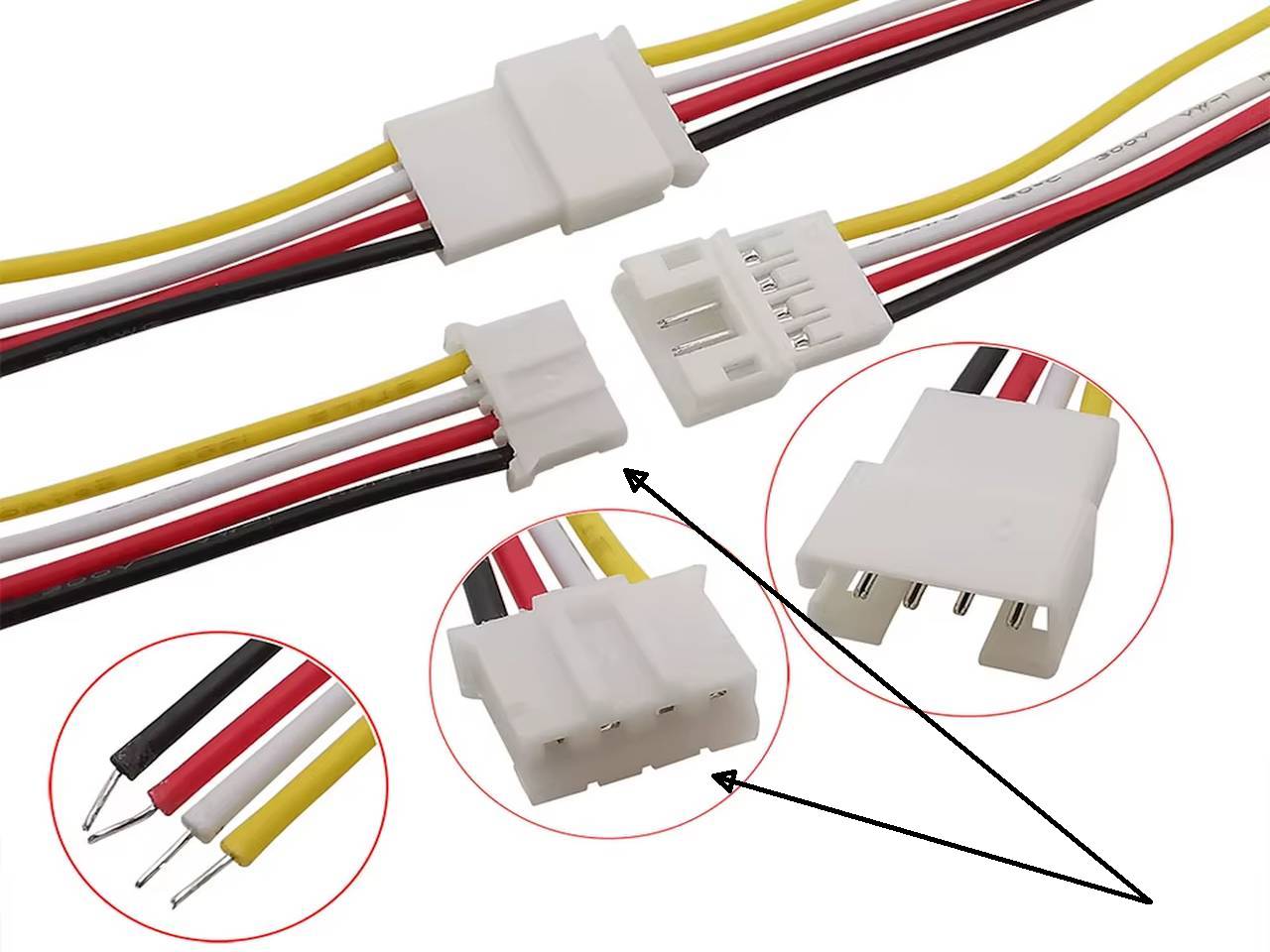

JST-PH 2.0 csatlakozó 4 pin, 20cm kábel szerelt anya (2mm, lengő, female)

Kérdés: Mit jelent az, hogy ez a kábel JST‑PH 2.0 típusú, 4 érintkezős és szerelt anya kivitelű?
Válasz: A JST‑PH 2.0 típus egy szabványos csatlakozórendszer, amely 2.0 mm-es tűtávolságú érintkezőket alkalmaz. A „4 pin” azt jelenti, hogy négy elektromos kapcsolat áll rendelkezésre, míg az „anya” (female) kivitel azt jelzi, hogy a csatlakozó belső érintkezőkkel rendelkezik, melybe az apa (male) dugaszolható. A „szerelt” megnevezés arra utal, hogy a kábel gyárilag van bekötve és krimpelve, így használatra kész, míg a „lengő” kivitel azt jelenti, hogy a vezeték szabadon mozgatható, nincs panelre rögzítve.

Kérdés: Milyen gyakorlati célokra használható ez a JST‑PH 2.0 4-pines kábel?
Válasz: A JST‑PH 2.0 4-pines csatlakozók elsősorban kis méretű, alacsony feszültségű elektronikai eszközökben használatosak. Ez a kábel kiválóan alkalmas például szenzorok, kijelzőmodulok, LED-vezérlők, akkumulátor-kezelő rendszerek vagy mikrokontrolleres modulok közötti kapcsolatok kiépítésére, ahol négy külön vezetéken kell jelet és/vagy tápfeszültséget továbbítani kis helyen.

Kérdés: Miért előnyös a „lengő” kialakítás ebben a kábeltípusban?
Válasz: A lengő kivitel rugalmasságot biztosít a beépítés során, mivel a csatlakozó nem fixen egy panelhez van rögzítve, hanem szabadon mozgatható. Ez különösen hasznos akkor, ha mozgó alkatrészeket, különálló modulokat vagy szűk helyen elhelyezett részegységeket kell összekötni. Lehetővé teszi, hogy a bekötés pontosan az adott helyi igényekhez igazodjon anélkül, hogy újratervezést vagy forrasztást igényelne.

Kérdés: Alkalmas ez a kábel mikrokontroller alapú fejlesztésekhez, mint például Arduino vagy ESP32?
Válasz: Igen, teljes mértékben kompatibilis a legtöbb olyan mikrokontrolleres fejlesztőplatformmal, amelyek JST‑PH 2.0 mm-es csatlakozóval szereltek. A 4 érintkezős kialakítás lehetővé teszi például a tápellátás és kétirányú kommunikációs csatornák (pl. I2C vagy UART) egyidejű használatát is, ami különösen hasznos szenzorok, kijelzők vagy egyéb perifériák bekötésénél.

Kérdés: Szükség van külön eszközökre vagy forrasztásra a kábel használatához?
Válasz: Nem szükséges sem krimpelő szerszám, sem forrasztás, mivel a kábel gyárilag előre krimpelt és összeszerelt. A felhasználónak csupán a megfelelő JST‑PH aljzathoz kell csatlakoztatnia, így gyorsan és biztonságosan használatba vehető.

Kérdés: Milyen hosszúságú a kábel és milyen alkalmazásokhoz megfelelő ez a méret?
Válasz: A vezeték hossza 20 cm, amely ideális rövid távú, belső összeköttetések kialakításához eszközök, modulok vagy panelek között. Ez a hossz elegendő mozgásteret ad a telepítés során anélkül, hogy felesleges vezetékelést vagy kábelrengeteget eredményezne.

Kérdés: Milyen funkciókra oszthatók fel a 4 érintkező a gyakorlatban?
Válasz: A 4 érintkező többféle konfigurációt támogat. Leggyakrabban táp (VCC), föld (GND) és két adatvonal (pl. SDA és SCL az I2C buszhoz, vagy TX és RX UART esetén) kerül a négy vezetékbe. Természetesen más, egyedi funkciók is kialakíthatók a felhasználás függvényében.

Kérdés: Mi a különbség a JST‑PH és más JST típusok között, például a JST‑XH vagy JST‑GH modellekhez képest?
Válasz: A JST‑PH sorozat 2.0 mm-es tűtávolságot használ, ami kisebb, mint a JST‑XH (2.54 mm) és nagyobb, mint a JST‑GH (1.25 mm). A PH típus ideális kompromisszum kis méret és mechanikai stabilitás között, gyakran alkalmazzák beágyazott rendszerekben és kompakt modulok csatlakoztatásánál.

Kérdés: Használható ez a kábel prototípus-fejlesztéshez és breadboardos teszteléshez?
Válasz: Közvetlenül nem csatlakoztatható 2.54 mm-es breadboardhoz a tűtávolság különbsége miatt, de megfelelő átalakítóval vagy adaptermodullal egyszerűen beilleszthető a prototípus-fejlesztési folyamatba.

Kérdés: Milyen színkódolás jellemző a vezetékekre, és segít-e ez a bekötés során?
Válasz: Igen, a vezetékek színezése elősegíti a helyes bekötést. A leggyakrabban használt színkiosztás: piros (VCC), fekete (GND), valamint sárga és fehér vagy más színek az adatvonalak számára. Ez lehetővé teszi a gyors vizuális azonosítást és csökkenti a bekötési hibák esélyét.

Kérdés: Milyen típusú eszközökkel kompatibilis ez a JST‑PH kábel?
Válasz: A JST‑PH 2.0 4-pin szerelt anya kábel széles körben kompatibilis olyan modulokkal és eszközökkel, amelyek hasonló JST‑PH csatlakozóval rendelkeznek. Ilyenek lehetnek különféle szenzorok, kijelzők, kommunikációs modulok (pl. Bluetooth, WiFi), valamint Li‑Po akkumulátor kezelő egységek is.
