ESP32 NodeMCU fejlesztőlap USB Type-C porttal és CP2102 chippel, 30 GPIO csatlakozással. Alkalmas smart home, automatizálási és vezeték nélküli szenzorprojektekhez.
ESP32 USB-C fejlesztőpanel 30 pines kialakítással, ESP-WROOM-32 modullal és CP2102 USB-UART chippel. IoT, Arduino és MicroPython projektekhez használható WiFi és Bluetooth mikrokontroller fejlesztőeszköz.
30 pines ESP32 WiFi Bluetooth fejlesztőpanel USB-C tápcsatlakozóval és ESP-WROOM-32 modullal. Mikrokontroller alapú elektronikai és IoT projektekhez optimalizált fejlesztőeszköz.

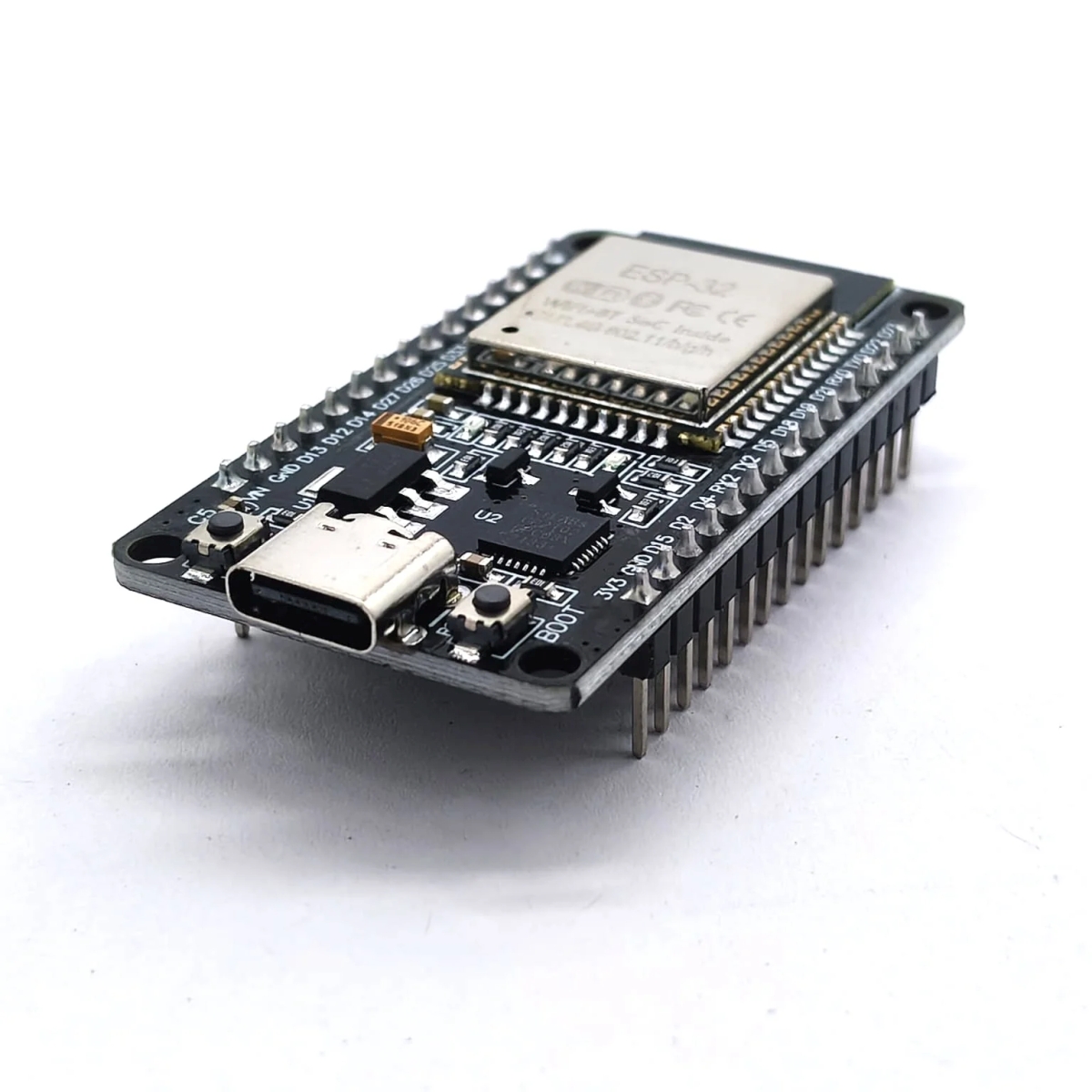

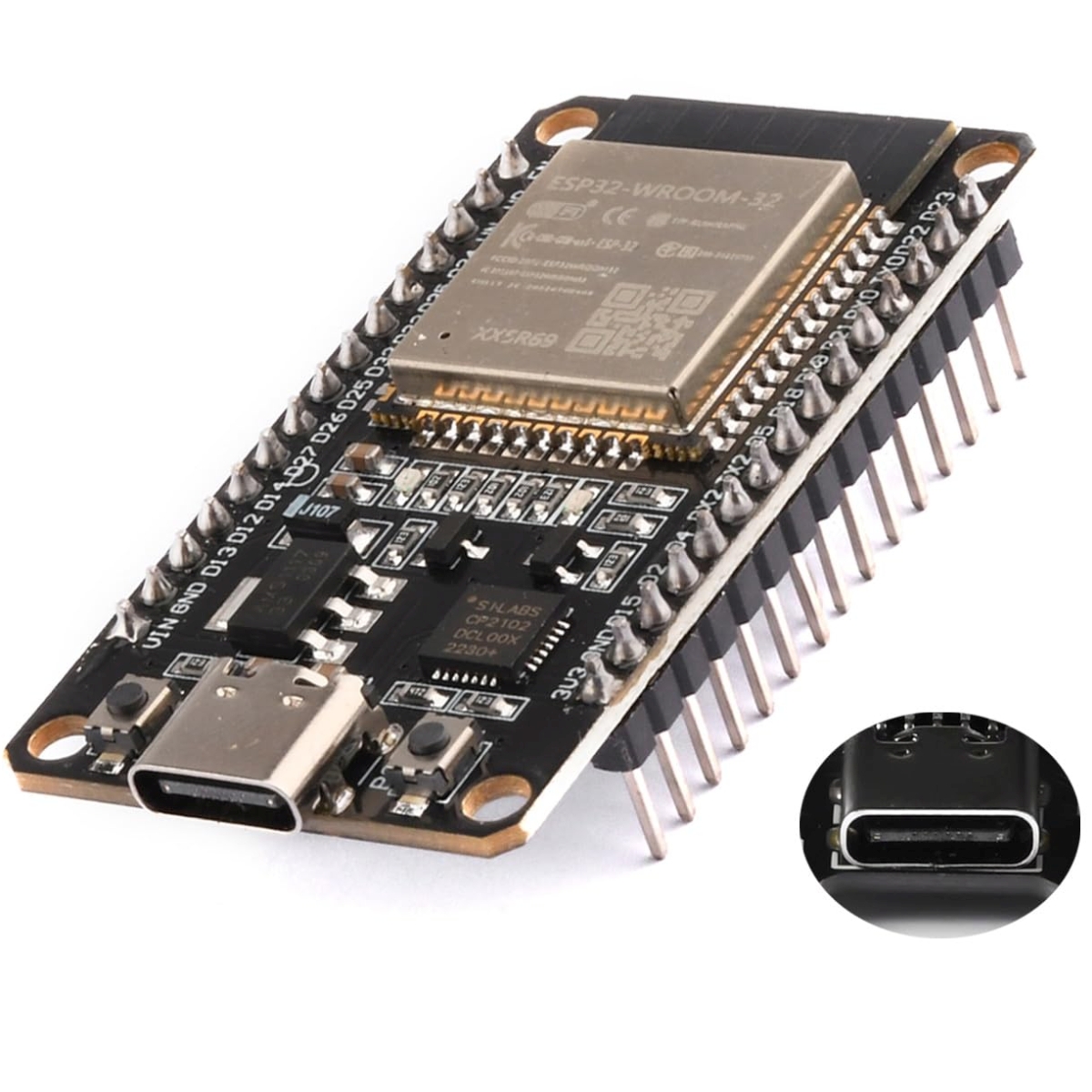

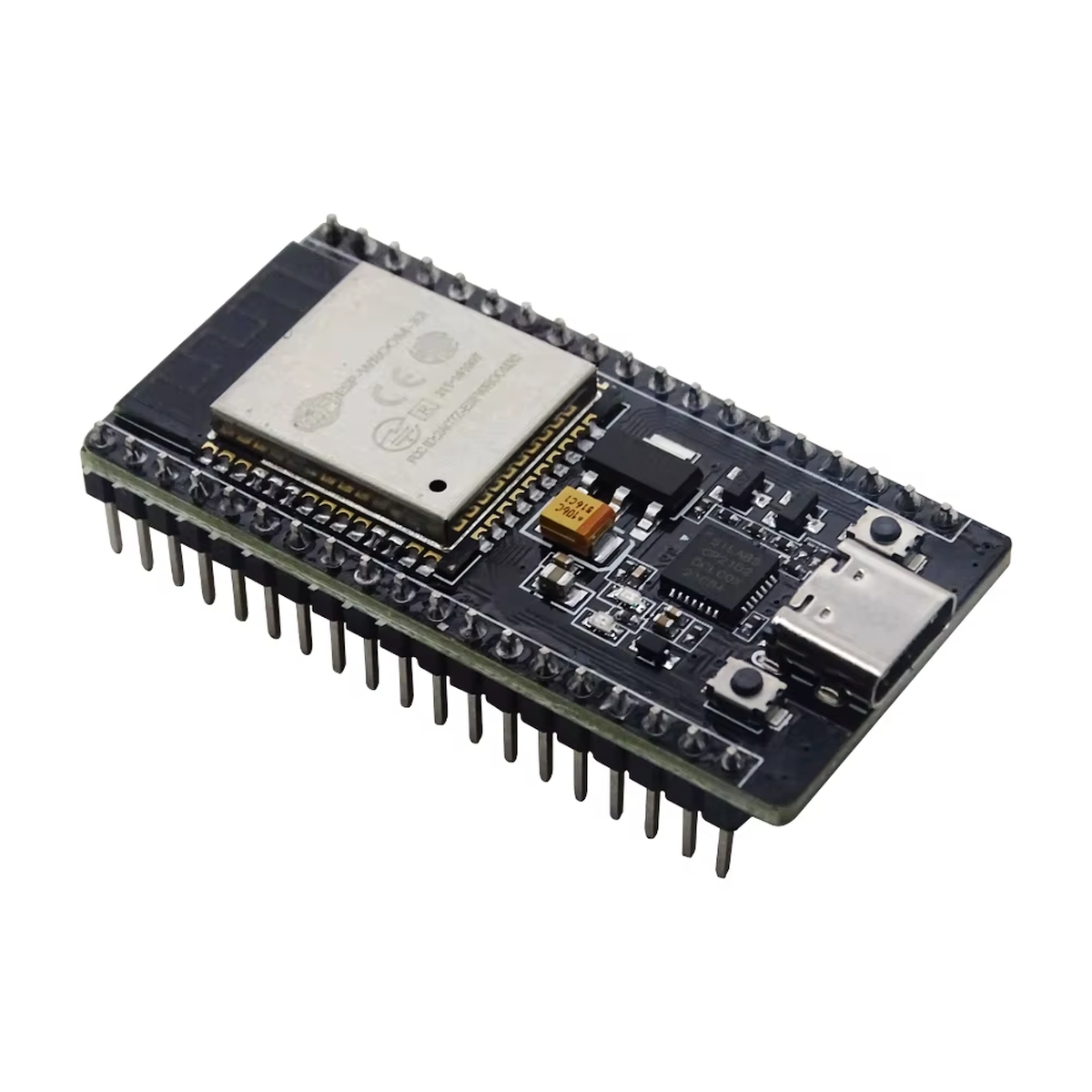

NodeMCU ESP32 / NodeMCU32 (ESP32-WROOM-32D; CP2102; 30pin; USB-C)

2.950Ft (2.323Ft+ÁFA)

NodeMCU ESP32 / NodeMCU32 – ESP32-WROOM-32D, CP2102, 30 pin, USB-C fejlesztőpanel WiFi-s és Bluetooth-os mikrokontrolleres áramkörökhöz. Az ESP32-WROOM-32D kétmagos, legfeljebb 240 MHz-es vezérlőt, 2,4 GHz-es WiFi-t és Bluetooth 4.2 kapcsolatot biztosít. A panel két oldalán összesen 30 csatlakozópont található, amelyeken keresztül érzékelők, kijelzők és megfelelő meghajtóáramkörök köthetők hozzá. A programfeltöltés USB-C adatkábel és CP2102 USB–soros illesztő segítségével történik. Használható Arduino IDE-vel, ESP-IDF-fel és más megfelelő ESP32 fejlesztőkörnyezettel. USB-ről 5 V-tal táplálható, a GPIO-k 3,3 V-os logikai szintűek. Az 5 V-os jelekhez szükség lehet szintillesztésre. MQTT-adatküldéshez, WiFi-s mérőeszközökhöz, Bluetooth-kommunikációhoz és elektronikai prototípusokhoz használható.

28 készleten

Hozzáadás a kívánságlistához
Cikkszám: T72155 Kategória: Márka:
Cikkszám: T72155

Leírás

Az ESP32 DevKit V1 USB-C CP2102 30 pin fejlesztőpanel akkor jön jól, amikor nem elméletet szeretnél gyártani, hanem gyorsan életet lehelni egy IoT prototípusba. WiFi, Bluetooth, sokféle periféria, USB-s programozás, 30 tűs kivezetés – egyetlen kompakt panelen, hogy a tesztelés ne a kábelek bogarászásával induljon.

Ez a NodeMCU-32 30 tűs ESP32 fejlesztőpanel ESP32 alapú prototípuspanel, amely USB-C csatlakozón keresztül táplálható és programozható. A PC felé a CP2102 USB-UART átalakító biztosítja a soros kapcsolatot, így a firmware feltöltése és a soros monitor használata is kényelmesen megoldható.

A panel fejlesztéshez, oktatáshoz, laborpróbához, belső teszteszközhöz és gyors mikrokontrolleres kísérletezéshez készült. Nem késztermék-helyettesítő ipari modul, hanem az a fejlesztőlap, amit előveszel, amikor egy ötletet már ma ki akarsz próbálni.

Miért jó választás?

Mert egy panelen ad WiFi-t, Bluetooth-t, USB-s programozást és jól használható kivezetéseket.

Az ESP32-ben dolgozó kétmagos Xtensa LX6 processzor legfeljebb 240 MHz-es órajelig használható, a beépített rádiós képességek pedig külön WiFi- vagy Bluetooth-modul nélkül nyitják meg az utat az IoT projektek felé. Ez különösen akkor kényelmes, ha MQTT-s adatküldést, HTTP kommunikációt, Bluetooth LE perifériát vagy egyszerű vezeték nélküli vezérlést szeretnél építeni.

A CP2102 USB-soros ESP32 panel azoknak is jó választás, akik stabil, ismert USB-UART chippel szeretnének dolgozni. Első használatkor előfordulhat, hogy CP2102 driverre lesz szükség a számítógépen – ezt érdemes még a feltöltés előtt ellenőrizni, nehogy a fejlesztés lendülete egy illesztőprogramon akadjon fenn.

Mire használhatod?

Ez az ESP-WROOM-32 USB-C fejlesztőlap különösen jól használható, ha gyorsan szeretnél működő prototípust építeni:

  • WiFi-s szenzorcsomópont MQTT vagy HTTP alapú adatküldéssel,
  • hőmérséklet-, páratartalom- vagy nyomásmérés I2C szenzorokkal,
  • Bluetooth LE periféria egyszerű mobilos konfigurációhoz,
  • SPI kijelzős vagy UART perifériás vezérlőpanel,
  • OTA firmware-frissítést tesztelő prototípus,
  • belső tesztállomás UART/I2C/SPI perifériák kipróbálására,
  • relémodulos vagy nagyobb terhelésű kapcsolás külső meghajtóval,
  • oktatási labor, maker projekt vagy gyors firmware-próba.

Ha a cél az, hogy a projekt pikk-pakk rádiós kapcsolatot kapjon, az ESP32 DevKit V1 USB-C panel jó kiindulópont. Ha viszont nagy pontosságú analóg mérést, nagyáramú kimenetet vagy EMC-kritikus ipari készterméket tervezel, akkor a fejlesztőpanel csak az első lépcső: a végleges hardverhez külön illesztésre, meghajtásra és validációra lesz szükség.

Kinek ajánlott?

B2B felhasználásra rendszerintegrátoroknak, fejlesztőmérnököknek, karbantartó csapatoknak és műszaki döntéshozóknak ajánlott, amikor gyorsan kell egy WiFi/Bluetooth képes vezérlő vagy belső teszteszköz prototípusa.

Oktatási és hobbi célra haladó maker projektekhez, tanfolyamokhoz, laborfeladatokhoz és Arduino IDE-s vagy MicroPython-os kísérletezéshez is jó választás. Akkor lesz igazán kényelmes, ha már nem ijeszt meg a 3,3 V-os logikai szint, a pinout ellenőrzése és a drivertelepítés gondolata.

Működési elv röviden

A panel lelke az ESP32 SoC, amely a vezérlést, a WiFi-t és a Bluetooth kommunikációt biztosítja. A számítógép felé a CP2102 USB-UART átalakító teremti meg a kapcsolatot: ezen keresztül történik a program feltöltése és a soros konzol használata.

A tápellátás tipikusan 5 V-ról történik USB-C csatlakozón vagy VIN bemeneten keresztül, miközben a GPIO-k 3,3 V logikai szinten működnek. Ez kulcsfontosságú: 5 V-os jel közvetlen rákötését a GPIO-kra nem érdemes kockáztatni, mert az ESP32 logikai környezete nem erre készült.

Fontos apróság, ami sok bosszúságot megelőz: az USB-C itt elsősorban csatlakozóforma a tápellátáshoz és programozáshoz, nem USB Power Delivery funkciót jelent.

Mire figyelj bekötés előtt?

Mielőtt élesebb prototípusba építed, ellenőrizd:

  • a pinout ábrát és a panel szitázását,
  • a GPIO-k 3,3 V-os logikai szintjét,
  • a külső perifériák táp- és jelszint-igényét,
  • CP2102 driver szükségességét,
  • hogy az adott projektben elég-e a tipikus 4 MB flash.

Ez nem akadékoskodás, hanem az a pár perc előkészítés, ami később kidobott óráktól menthet meg a “miért nem indul?” típusú hibakeresésből.

Kompatibilitás és beüzemelés

Mire figyelj?Mit okoz?
Milyen USB-kábel kell a programozáshoz?USB-C csatlakozós, adatátvitelre alkalmas kábel.
Melyik USB-soros chip található rajta?CP2102. Az operációs rendszertől függően CP210x illesztőprogram szükséges lehet.
Mekkora tápfeszültséggel használható?USB-n 5 V. A VIN pontos megengedett felső határa !!!.
Milyen feszültséget tűrnek a GPIO-k?3,3 V-os logikai szinten működnek. Közvetlen 5 V-os bemeneti jel nem megfelelő.
Használható Arduino IDE-vel?Igen, az ESP32 paneltámogatással.
Melyik WiFi-sávot kezeli?2,4 GHz-es IEEE 802.11 b/g/n. Az 5 GHz-es hálózatokat nem támogatja.
Van Bluetooth a panelen?Az ESP32-WROOM-32D klasszikus Bluetooth 4.2 és BLE képességgel rendelkezik.
Minden kivezetés használható kimenetként?Nem. Vannak csak bemeneti, rendszerindítási és egyéb kötöttségű lábak.
Használható analóg mérésre WiFi mellett?Igen, megfelelő ADC1 bemenetekkel. Az ADC2 használata WiFi közben korlátozott.
Közvetlenül vezérelhető róla relé vagy motor?A terheléshez méretezett meghajtó szükséges; a GPIO-k terhelhetősége korlátozott.
Megfelel végleges ipari vezérlőként?Fejlesztőpanel. Az ipari berendezéshez szükséges tápvédelmet, zavartűrést és egyéb megfelelőséget külön kell megtervezni és igazolni.

Műhelytipp – először a soros kapcsolatot ellenőrizd

A panel első próbájánál külső érzékelő és relé nélkül kezdj. Csatlakoztasd USB-C adatkábelre, ellenőrizd a soros portot, majd tölts fel egy egyszerű, szöveget kiíró programot.

Ha ez működik, fokozatosan csatlakoztasd a további áramköröket.

Ha valamelyik bekötés után az ESP32 már nem indul vagy a programfeltöltés nem sikerül, ellenőrizd a bootmódot befolyásoló GPIO-kat és a soros kommunikációhoz használt lábakat. Így a külső áramkör hibája könnyebben elkülöníthető a programozási környezet problémájától.

Műszaki jellemzők

JellemzőÉrték
Termék megnevezése:NodeMCU ESP32 / NodeMCU32 – ESP32-WROOM-32D, CP2102, 30 pin, USB-C
Panel típusa:NodeMCU-32 / ESP32 DevKit V1 jellegű fejlesztőpanel
Rádiós egység:ESP32-WROOM-32D
Mikrovezérlő:ESP32-D0WD
Processzor:Kétmagos, 32 bites Xtensa LX6
Maximális CPU-órajel:240 MHz
Belső SRAM:520 KB
Flashmemória:4 MB SPI flash az ESP32-WROOM-32D gyártói adata szerint
WiFi:2,4 GHz, IEEE 802.11 b/g/n
Bluetooth:Bluetooth 4.2 BR/EDR és BLE
Antenna:Integrált PCB antenna
USB-csatlakozó:USB Type-C
USB-soros átalakító:CP2102
USB-tápellátás:5 V DC
ESP32 üzemi feszültsége:3,0-3,6 V, 3,3 V névleges
GPIO logikai szint:3,3 V
Csatlakozópontok száma:30, kétoldali elrendezésben
Pontos 30 pines lábkiosztás:szitázva a panelen – standard DevKit v1.
Digitális perifériák:UART, SPI, I²C, I²S, PWM és egyéb ESP32-funkciók
Analóg perifériák:ADC, DAC, kapacitív érintésérzékelés
Programozási környezetek:Arduino ESP32, ESP-IDF, PlatformIO, megfelelő MicroPython firmware

Dokumentáció

Csomag

  • 1× ESP32 DevKit V1 / NodeMCU-32 30 pin USB-C CP2102 fejlesztőpanel
    Fontos: USB-C kábel nem tartozék. A fejlesztéshez adatátvitelre is alkalmas USB-C kábelre lesz szükség, nem csak töltőkábelre.

További információk

Tömeg0,06 kg
Méretek8 × 4 × 1 cm
CikkszámT72155
Chipkészlet

Kivezetés

Tápfeszültség [V]

, ,


Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„NodeMCU ESP32 / NodeMCU32 (ESP32-WROOM-32D; CP2102; 30pin; USB-C)” értékelése elsőként

Az e-mail címet nem tesszük közzé. A kötelező mezőket * karakterrel jelöltük

Kérdés: Mire használható az ESP32 DevKit V1 NodeMCU-32 30 pines USB-C fejlesztőmodul a gyakorlatban?
Válasz: Az ESP32 DevKit V1 NodeMCU-32 30 pines USB-C fejlesztőmodul olyan mikrokontrolleres fejlesztőpanel, amely vezeték nélküli IoT rendszerek, okosotthon eszközök, szenzoros adatgyűjtők, WiFi alapú vezérlések, Bluetooth kommunikációs megoldások és beágyazott prototípusok készítésére alkalmas. A panel központi eleme az ESP32, amely WiFi és Bluetooth képességeket, több GPIO kivezetést, analóg bemeneteket, PWM lehetőségeket, valamint I2C, SPI és UART kommunikációt biztosít. Emiatt jól használható kezdő fejlesztőknek tanuláshoz, haladó felhasználóknak pedig összetettebb automatizálási és mérési feladatokhoz.

Kérdés: Mikor érdemes ESP32 DevKit V1 panelt választani Arduino UNO, Nano vagy ESP8266 helyett?
Válasz: Az ESP32 DevKit V1 akkor jó választás, ha a projektben fontos a beépített WiFi kapcsolat, a Bluetooth vagy BLE kommunikáció, a nagyobb számítási teljesítmény, a több periféria és a rugalmasabb GPIO kezelés. Egy Arduino UNO vagy Nano egyszerűbb digitális és analóg vezérlési feladatokra kiváló, de önmagában nem tartalmaz vezeték nélküli kapcsolatot. Az ESP8266 WiFi projektekhez jó alternatíva, de az ESP32 fejlettebb, több lábat, Bluetooth támogatást és nagyobb teljesítményt ad. Ezért az ESP32 fejlesztőmodul különösen előnyös MQTT alapú IoT rendszerekhez, webes vezérlőfelületekhez, vezeték nélküli szenzorhálózatokhoz és modern okoseszköz prototípusokhoz.

Kérdés: Milyen előnyt ad az USB-C csatlakozó az ESP32 fejlesztőpanelen?
Válasz: Az USB-C csatlakozó kényelmesebb és korszerűbb fizikai kapcsolatot biztosít a számítógép és az ESP32 DevKit V1 panel között. A csatlakozó megfordítható, általában stabilabb mechanikai illeszkedést ad, és könnyebben illeszthető a mai laptopokhoz, töltőkhöz és adatkábelekhez. Fontos azonban, hogy programozáshoz nem elegendő egy töltésre alkalmas USB-C kábel: adatátvitelre képes USB-C kábelre van szükség. Ha a számítógép nem ismeri fel az ESP32 modult, az első ellenőrizendő pont gyakran maga a kábel, majd a CP2102 illesztőprogram és a kiválasztott soros port.

Kérdés: Mire szolgál a CP2102 USB-soros illesztő az ESP32 DevKit V1 NodeMCU-32 panelen?
Válasz: A CP2102 USB-soros illesztő az a chip, amely a számítógép USB kapcsolata és az ESP32 soros kommunikációja között teremt kapcsolatot. Ennek segítségével tölthető fel a program az ESP32-re Arduino IDE, PlatformIO, ESP-IDF vagy MicroPython környezetből. Ugyanez az illesztő teszi lehetővé a soros monitor használatát is, ahol a fejlesztő hibakeresési üzeneteket, mérési adatokat vagy rendszerállapotokat tud megjeleníteni. Ha a fejlesztőkörnyezet nem látja a panelt, érdemes ellenőrizni a CP2102 driver telepítését, az operációs rendszer eszközkezelőjét, a soros port beállítását és a megfelelő adatkábel használatát.

Kérdés: Milyen fejlesztőkörnyezetekkel kompatibilis az ESP32 DevKit V1 USB-C 30 pines modul?
Válasz: Az ESP32 DevKit V1 kompatibilis több elterjedt fejlesztőkörnyezettel, így használható Arduino IDE-vel, PlatformIO-val, MicroPython firmware-rel és az Espressif által biztosított ESP-IDF keretrendszerrel is. Arduino IDE esetén telepíteni kell az ESP32 board támogatást, majd a megfelelő ESP32 fejlesztőpanel típust kell kiválasztani. Gyakorlati használatnál gyakran az ESP32 Dev Module vagy a DOIT ESP32 DEVKIT V1 beállítás működik megfelelően. MicroPython esetén először firmware-t kell feltölteni a panelre, majd REPL konzolon, Thonny IDE-n vagy más MicroPython eszközön keresztül lehet programozni.

Kérdés: Hogyan kell tápellátást adni az ESP32 DevKit V1 fejlesztőmodulnak, és mire kell figyelni stabil működésnél?
Válasz: Az ESP32 DevKit V1 leggyakrabban USB-C csatlakozón keresztül kap 5 V tápellátást, amelyet a panel fedélzeti feszültségszabályzója alakít az ESP32 számára szükséges 3,3 V-os működési feszültséggé. Külső tápellátás esetén a Vin vagy 5V bemenet használható, de mindig ellenőrizni kell a panel konkrét lábkiosztását és a megengedett feszültségtartományt. WiFi kommunikáció közben az ESP32 rövid idejű áramcsúcsokat vehet fel, ezért gyenge USB port, rossz kábel vagy alulméretezett táp esetén újraindulás, instabil kapcsolat vagy programfutási hiba jelentkezhet. Megbízható IoT alkalmazásoknál stabil táp, közös GND, megfelelő vezetékezés és szükség esetén pufferkondenzátor használata ajánlott.

Kérdés: Csatlakoztathatók 5 V-os szenzorok és modulok közvetlenül az ESP32 GPIO lábaihoz?
Válasz: Az ESP32 GPIO lábai 3,3 V logikai szinttel működnek, ezért az 5 V-os jelek közvetlen bekötése károsíthatja a mikrokontrollert vagy bizonytalan működést okozhat. Sok modern szenzor, kijelző és kommunikációs modul 3,3 V-on is működik, de ezt mindig ellenőrizni kell az adott eszköz adatlapján. Ha egy modul csak 5 V-os logikai szintet ad ki, akkor szintillesztő, feszültségosztó vagy megfelelő illesztőáramkör használata szükséges. I2C busz, SPI kijelző, UART modul, relépanel vagy analóg szenzor bekötésénél különösen fontos a helyes tápfeszültség, a közös földpont és a GPIO lábak terhelhetőségének figyelembevétele.

Kérdés: Mire kell figyelni a 30 pines ESP32 DevKit V1 lábkiosztás használatakor?
Válasz: A 30 pines ESP32 DevKit V1 sok GPIO kivezetést biztosít, de nem minden láb használható szabadon minden célra. Vannak boot módot befolyásoló lábak, csak bemenetként használható GPIO-k, ADC bemenetek, érintésérzékelésre alkalmas lábak, valamint olyan kivezetések, amelyek bizonyos indítási állapotok mellett problémát okozhatnak. A projekt tervezése előtt célszerű ellenőrizni az adott 30 pines ESP32 pinout rajzot, különösen akkor, ha relét, motorvezérlőt, kijelzőt, I2C szenzort, SPI modult vagy analóg mérőáramkört szeretnénk csatlakoztatni. A tudatos lábválasztás csökkenti a feltöltési hibák, indítási problémák és kommunikációs zavarok esélyét.

Kérdés: Milyen tipikus hibák fordulhatnak elő ESP32 programfeltöltéskor, és hogyan lehet ezeket elhárítani?
Válasz: ESP32 programfeltöltéskor gyakori hiba, hogy a számítógép nem látja a soros portot, nem megfelelő USB-C adatkábel van használatban, hiányzik a CP2102 driver, rossz board típus van kiválasztva, túl nagy a feltöltési sebesség, vagy a panel nem lép automatikusan bootloader módba. Ilyenkor érdemes először másik USB-kábelt és másik USB-portot kipróbálni, majd ellenőrizni a soros portot és a driver állapotát. Ha a feltöltés a kapcsolódási fázisban akad el, segíthet a BOOT gomb nyomva tartása a feltöltés indításakor, majd elengedése, amikor a fejlesztőkörnyezet már kapcsolatot létesített. Külső áramkörök esetén azt is ellenőrizni kell, hogy valamelyik bekötött eszköz nem húzza-e rossz szintre a boot lábakat.

Kérdés: Milyen projektekhez ideális az ESP32 WiFi és Bluetooth képességekkel rendelkező USB-C fejlesztőpanel?
Válasz: Az ESP32 DevKit V1 különösen jó választás okosotthon vezérlésekhez, vezeték nélküli hőmérséklet- és páratartalom-mérőkhöz, MQTT adatküldő egységekhez, webserver alapú vezérlőfelületekhez, BLE eszközkapcsolathoz, szenzorhálózatokhoz, LED-szalag vezérléshez, adatnaplózáshoz és távoli mérőrendszerekhez. Használható ajtónyitás-érzékelő, relés vezérlő, időjárás-állomás, WiFi kijelző, Bluetooth jelenlétérzékelő vagy ipari jellegű prototípus alapjaként is. A panel akkor adja a legnagyobb előnyt, amikor egy projektben egyszerre van szükség mikrokontrolleres vezérlésre, vezeték nélküli kommunikációra, több szenzor kezelésére és gyors fejlesztési ciklusra.
