Leírás
A 0-50A AC/DC precíziós árammérő szenzor (ACS758 chipkészlet) Hall-effektusos, analóg kimenetű áramérzékelő modul 50 A-ig terjedő egyen- és váltóáram méréséhez. Olyan projektekben hasznos, ahol a mérendő nagyáramú ág és a mikrokontrolleres mérőkör között villamos leválasztásra van szükség, és az áramértéket analóg bemeneten szeretnéd feldolgozni.
Mikor használjuk?
A 0-50A AC/DC precíziós árammérő szenzor nem soros kommunikációs modul, hanem analóg mérőelem. A nagyáramú vezeték a modul áramútján halad át, a vezérlő pedig az Out kimeneten megjelenő feszültséget méri.
Azaz, a 0-50A AC/DC precíziós árammérő szenzor nagyobb áramú DC vagy AC fogyasztók áramát alakítja mikrokontrollerrel mérhető analóg jellé.
Így működik a gyakorlatban
A modulban lévő ACS758 Hall-érzékelő a mérendő vezetőben folyó áram mágneses terét érzékeli. Emiatt a mérőelektronika és a nagyáramú ág között nincs közvetlen villamos kapcsolat, ami sok motoros, tápegységes vagy akkumulátoros mérésnél biztonságosabb felépítést ad.
A kimenet analóg feszültség. Bidirekcionális mérésnél nulla áram környékén jellemzően a tápfeszültség közepe körüli értékből kell kiindulni, és ehhez képest lehet pozitív vagy negatív irányú eltérést számolni. A gyakorlatban ez azt jelenti, hogy a szoftverben nullpontmérést és kalibrációt is érdemes használni.
Tippek
Az ACS758 0-50A AC/DC precíziós árammérő szenzor ezekben a helyzetekben használható jól:
- DC motor áramfelvételének figyelése indításkor és terhelés alatt.
- Akkumulátoros rendszer töltő- vagy kisütőáramának mérése.
- Tápegység kimeneti áramának naplózása mikrokontrollerrel.
- Inverteres vagy DC-DC konverteres kísérleti mérés.
- Terhelésfelügyelet, ahol túláram vagy szokatlan fogyasztás felismerése a cél.
- Oktatási mérés Hall-effektusos áramérzékelő bemutatására.
- Arduino vagy ESP32 alapú adatgyűjtő építése nagyobb áramú fogyasztókhoz.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Van megfelelő analóg bemeneted? | A modul analóg feszültséget ad, ezért digitális bemenetre vagy I2C portra közvetlenül nem köthető mérőjelként. |
| A vezérlőd ADC bemenete elviseli a kimeneti feszültséget? | 3.3 V-os rendszernél a kimeneti tartományt és az ADC védelmét külön ellenőrizni kell. |
| A nagyáramú ágat forrasztva kötöd be? | Gyenge kötésnél melegedés, feszültségesés és mérési hiba jelenhet meg. |
| Mérsz nullpontot bekapcsolás után? | Nullpont nélkül a kis áramoknál elcsúszhat a számított érték. |
| AC áramnál számolsz RMS értéket? | Egyetlen analóg pillanatérték nem adja meg önmagában a váltóáram hasznos áramértékét. |
| A mérővezetéket és a jelkábelt külön vezeted? | Nagyáramú kapcsolásoknál a zaj bejuthat az analóg mérésbe. |
| Raspberry Pi-vel használod? | A Raspberry Pi-n nincs natív analóg bemenet, ezért külső ADC modul kell. |
Döntés előtt ellenőrizd
- A mérendő áram tényleg belefér-e a ±50 A tartományba.
- Egyirányú vagy kétirányú árammérésre van-e szükség.
- Elég-e az analóg felbontás a választott mikrokontroller ADC-jével.
- A projektben 3.3 V-os vagy 5 V-os jelszintekkel dolgozol-e.
- Kell-e hosszú távon beszerezhető gyártói IC új, sorozatgyártásra szánt tervhez.
- A mechanikai rögzítés és a nagyáramú forrasztási pont bírja-e a várható terhelést.
Használati korlátok és amikor más típust keress
- Ne ezt válaszd, ha kis áramokat, például néhány tíz milliampert szeretnél pontosan mérni, mert ehhez érzékenyebb szenzor vagy söntös mérő IC kell.
- Ne ezt válaszd, ha I2C-n olvasható kész digitális áram- és teljesítménymérő kell, mert ez a modul analóg kimenetű.
- Ne ezt válaszd, ha Raspberry Pi-hez külön ADC nélkül szeretnél csatlakozni.
- Ne ezt válaszd új, hosszú életciklusú ipari tervhez ellenőrzés nélkül, mert az ACS758 család gyártói státuszát külön meg kell nézni.
- Ne ezt válaszd, ha a bekötést csak vékony tüskesoron vagy bizonytalan csavarkötésen keresztül vinnéd át 50 A közelében.
Műhelymegfigyelés
Az ACS758 esetén a nagyáramú analóg mérésnél nem a szoftver az első hibaforrás, hanem a bekötés. A mérőág forrasztása, a vezetősávok terhelhetősége, a közös földelési pont és az ADC referenciafeszültsége együtt döntik el, hogy a papíron jó szenzorból használható mérés lesz-e.

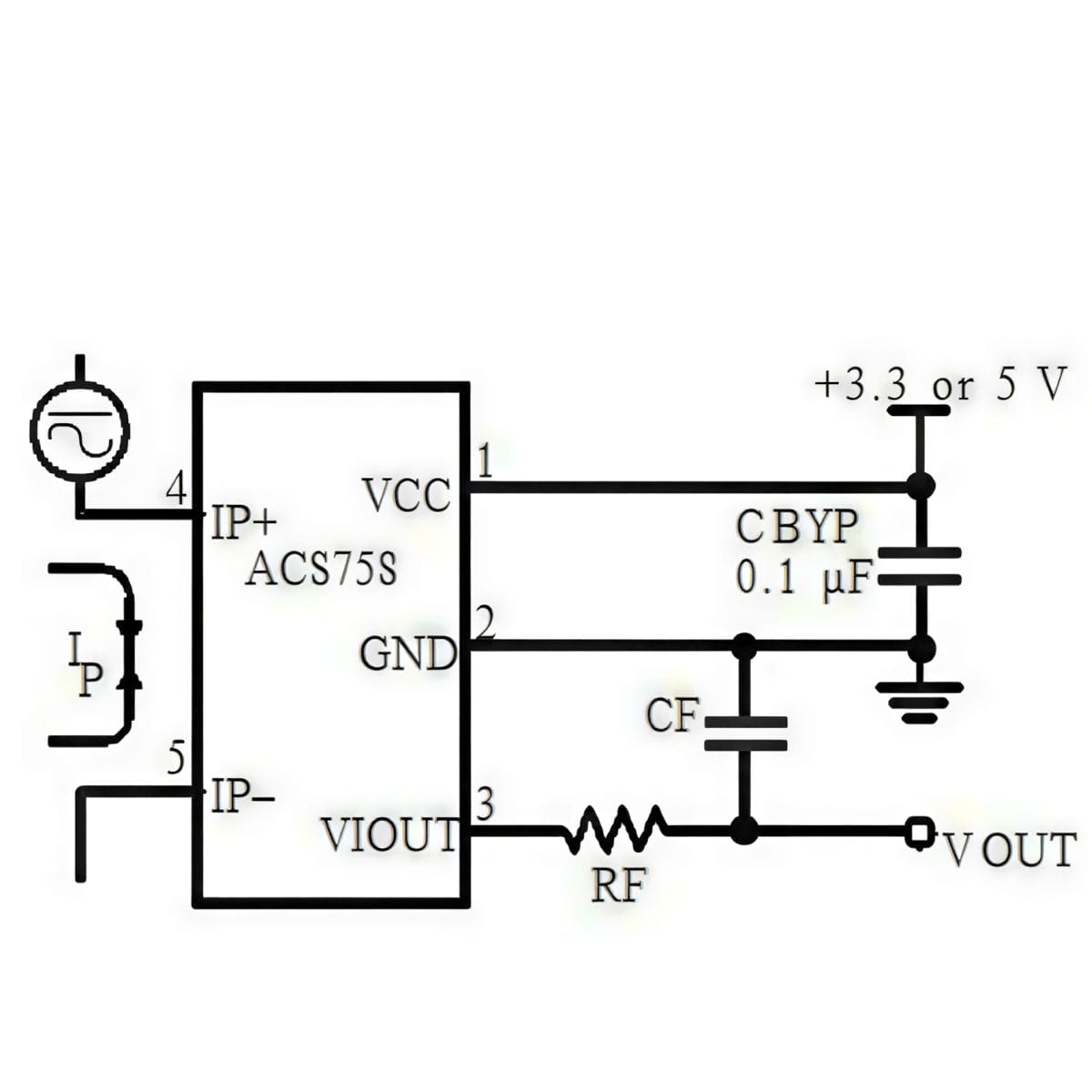

Csatlakozás
- Vcc – 3.3…5V,
- Out1 – Közvetlen kimenet,
- GND – GND,
- Out2 – Bufferelt kimenet.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Modulazonosító: | CJMCU-758 |
| Érzékelőcsalád: | ACS758 |
| Gyártói altípus: | 50B |
| Mérési elv: | Hall-effektusos áramérzékelés |
| Mérhető áram: | 0..±50 A |
| AC/DC mérés: | Igen, egyen- és váltóáramhoz |
| Kimenet: | Analóg feszültség |
| Kimeneti érzékenység: | 40 mV/A |
| Tápfeszültség: | 3.3..5 V |
| Áramfelvétel: | 10 mA |
| Csatlakozási pontok: | Vcc, Out1, GND, Out2 |
| Out1: | Közvetlen kimenet |
| Out2: | Bufferelt kimenet |
| Nonlinearitás: | <1.5% |
| Frekvenciatartomány: | 0..120 kHz |
| Működési hőmérséklet: | -40..+80 °C |
| Átütési szilárdság: | 2.1 kV |
| Méret: | 6 × 3 × 1 cm |
| Tömeg: | 0.01 kg |
| Raspberry Pi használat: | Külső ADC szükséges |
| Arduino használat: | Analóg bemeneten mérhető |
Dokumentáció
Csomag
- 1 × 0-50A AC/DC precíziós árammérő szenzor modul
