Leírás
A 0-100A/AC árammérő szenzor (áramváltó) váltakozó áram mérésére használható osztott magos áramváltó. Akkor kerül a rendszerbe, amikor nem a hálózati vezeték megszakítása a cél, hanem egy vezetőn folyó AC áram érzékelése galvanikus leválasztással.
A 0-100A/AC árammérő szenzor (áramváltó) 0-100A AC tartományhoz tartozó 0-1V kimenetet ad.
Arduino, ESP32 vagy Raspberry Pi környezetben a 0-100A/AC árammérő szenzor (áramváltó) nem önálló digitális mérőmodul. A szenzor az áramarányos analóg jelet adja, a mérési pontosságot és a használhatóságot a terhelőellenállás, az ADC felbontása, a mintavételezés és a szoftveres RMS számítás határozza meg.
Az első korlát: a 0-100A/AC árammérő szenzor (áramváltó) AC áram mérésére való. DC áramhoz, közvetlen teljesítményméréshez vagy kész Modbusos energiamérő helyett más eszközt kell választani.
Hol van a helye a rendszerben?

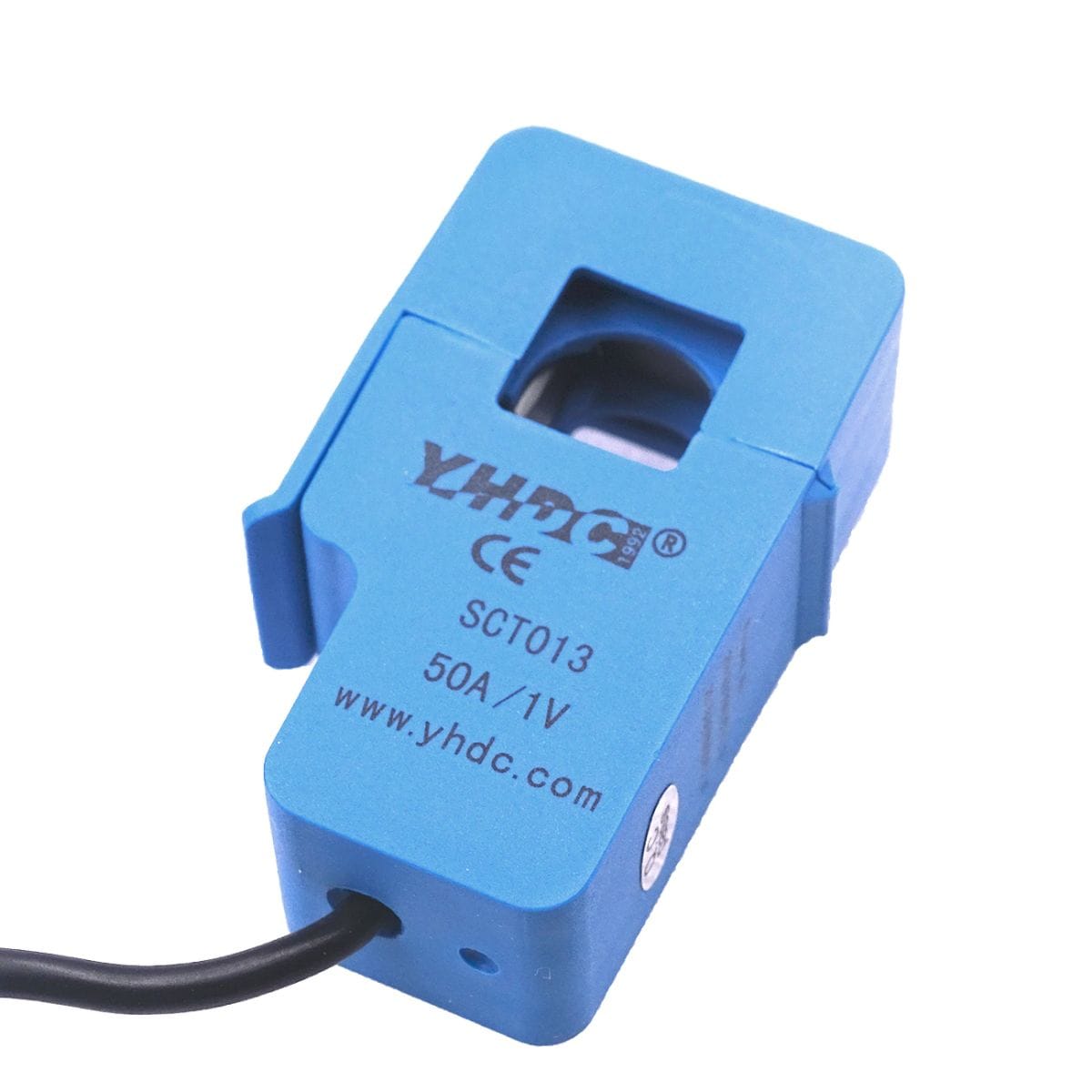

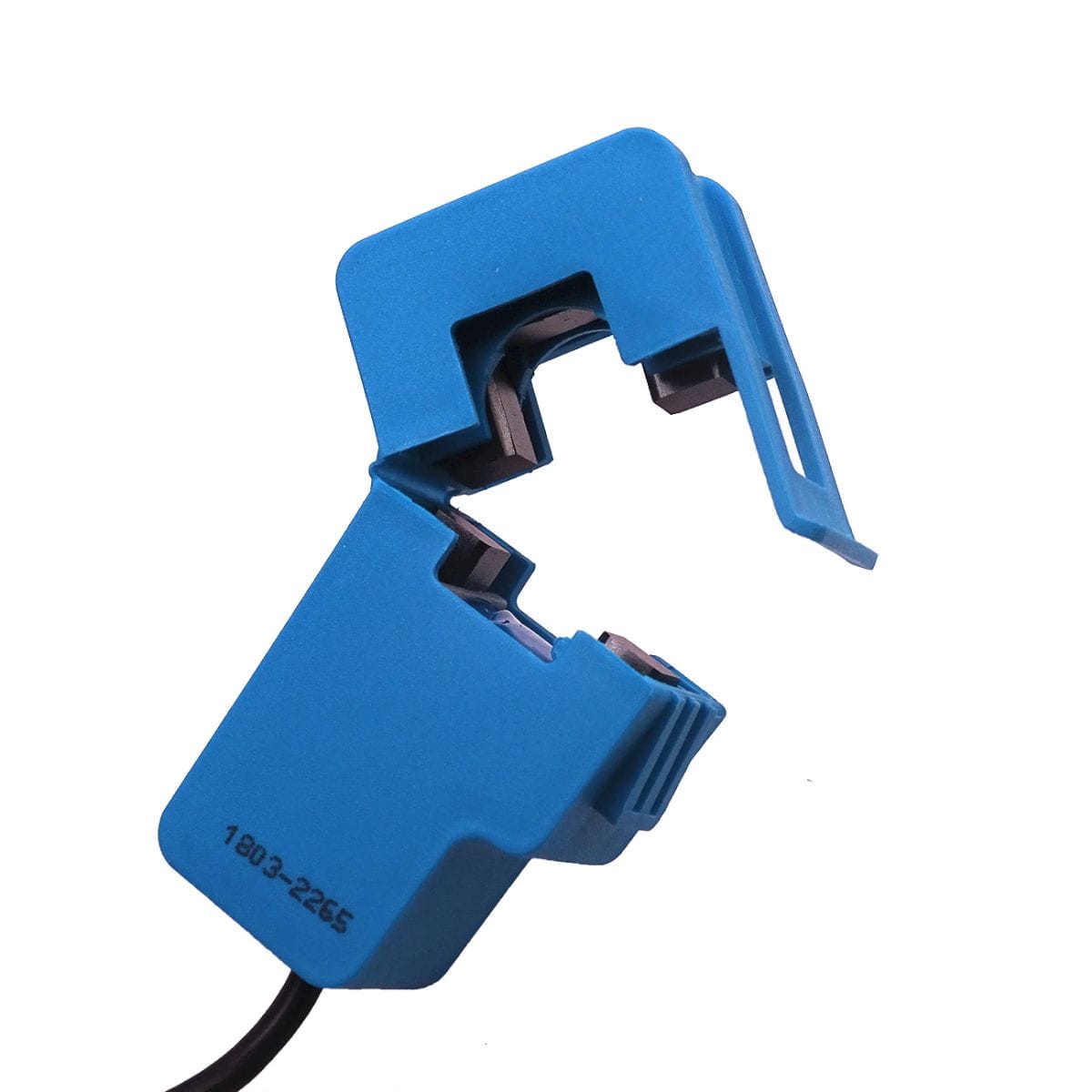

A 0-100A/AC árammérő szenzor (áramváltó) a mérendő AC vezető köré kerül, és az áram nagyságával arányos szekunder áramot ad a mérőelektronikának. A lakatfogós kialakítás miatt a vezetőt nem kell a szenzor magján át befűzni a szerelés kezdetén; a mag nyitható, majd a vezető köré zárható.
A szenzor nem terheléskapcsoló, nem relé és nem önálló fogyasztásmérő. A feladata az áram érzékelése. A mért jelből a vezérlő vagy a mérőáramkör számolhat áramot, naplózhat terhelést, vagy riasztást adhat túláram, üzemen kívüli fogyasztó vagy rendellenes terhelés esetén.
Mi ez egy mondatban

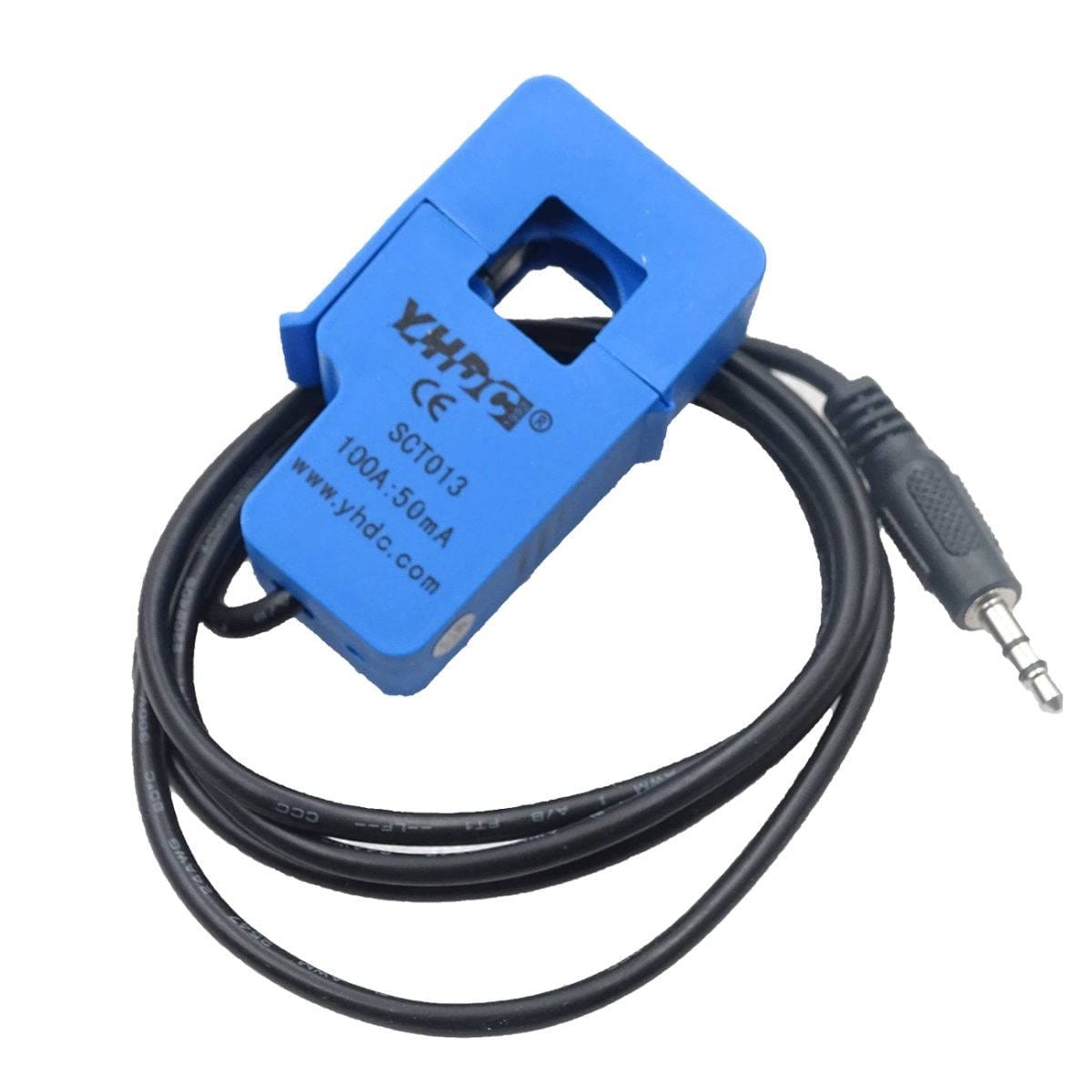

A 0-100A/AC árammérő szenzor (áramváltó) egy SCT-013-000 áramkimenetes, 0-100A AC tartományú, osztott magos áramváltó 3,5 mm-es jack kivezetéssel.
Így működik a gyakorlatban
A 0-100A/AC árammérő szenzor (áramváltó) primer oldala maga a mért vezető. A vezetőn átfolyó váltakozó áram mágneses teret hoz létre, ezt az áramváltó szekunder oldala arányos kimenő árammá alakítja.
A kimenet K és L ponton érhető el a 3 pólusú jack csatlakozón. A középső érintkező N/C, vagyis nincs bekötve.
A méréshez a szenzort egyetlen aktív vezető köré kell zárni. Ha a fázis és a nulla együtt halad át a magon, az egymással ellentétes áramok kioltják egymást, és a mérés használhatatlan lesz.
Milyen helyzetekben érdemes használni?
- A 0-100A/AC árammérő szenzor (áramváltó) alkalmas hálózati AC terhelés áramának mikrokontrolleres mérésére.
- Használható fogyasztói ág terhelésfigyelésére, ha a méréshez külön ADC és jelfeldolgozás készül.
- Alkalmas motor, kompresszor vagy világítási ág üzemi áramának figyelésére.
- Beépíthető oktatási mérési projektekbe, ahol az áramváltó működése és az RMS számítás a tananyag része.
- Használható házi energiafigyelő rendszer bemeneti érzékelőjeként, ha a feldolgozó elektronika kezeli a 0-1V kimenetet.
- Alkalmas riasztási logikához, például akkor, ha egy gép váratlanul áramot vesz fel vagy leáll.
- Használható ESPHome vagy saját szoftveres mérési rendszer bemeneti szenzoraként külső ADC-vel.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Egyetlen vezető halad át a lakatfogón? | A mérés csak egy vezető áramára ad értelmezhető jelet. |
| 0-50mA áramkimenetre készült az elektronika? | Közvetlen 0-1V ADC bemenethez kötve hibás mérés vagy túlterhelés lehet az eredmény. |
| Van megfelelő terhelőellenállás az ADC előtt? | A szekunder áramot mérhető feszültséggé kell alakítani. |
| Az ADC bemenete AC jelhez illesztett? | Egytápfeszültségű mikrokontrolleren a negatív félhullámot középre emelt jellel kell kezelni. |
| Elég az ADC felbontása a várt kis áramokhoz? | Kis terheléseknél a mérés zajos vagy durva felbontású lehet. |
| A mért áram AC tartományban van? | DC áramnál az áramváltó nem ad használható mérési jelet. |
| A mechanikus nyílás elfér a kiválasztott vezetéken? | A 13 mm x 13 mm nyílásnál nagyobb vezető vagy kábel nem zárható be szabályosan. |
Döntés előtt ezek számítanak
- A 0-100A/AC árammérő szenzor (áramváltó) 0-50mV ADC-kész változathoz más típust kell keresni.
- A mérendő áram AC legyen, mert áramváltóval DC áram nem mérhető.
- A vezérlőnek ADC bemenetre vagy külső ADC modulra van szüksége.
- Raspberry Pi mellé külön ADC modul kell, mert a Raspberry Pi GPIO önmagában nem analóg mérőbemenet.
- ESP32 és ESP8266 esetén az ADC bemenet tartományát, zaját és védelmét külön kell kezelni.
- A 100A tartomány nagy felső határt ad, de kis áramoknál a felbontás és a zaj határozza meg a gyakorlati mérhetőséget.
- Teljesítmény, energia vagy fogyasztás méréséhez az áramjel mellé feszültségmérés és megfelelő számítás is kell.
Amikor nem ez lesz a jó megoldás
- Ne ezt válaszd, ha DC áramot kell mérni akkumulátoros, napelemes vagy egyenáramú motoros rendszerben.
- Ne ezt válaszd, ha kész digitális teljesítménymérőre van szükség UART, RS485 vagy Modbus kimenettel.
- Ne ezt válaszd, ha a mérendő áram jóval kisebb, és a kisáramú felbontás a fő szempont.
- Ne ezt válaszd, ha nincs hely az áramváltó 13 mm x 13 mm-es nyílásának megfelelő szereléshez.
- Ne ezt válaszd, ha közvetlen 0-50mV feszültségkimenetet vár az elektronikád.
- Ne ezt válaszd, ha a villamos hálózati szereléshez nincs megfelelő szakmai háttér és biztonságos szerelési környezet.
Egy apró tipp a gyakorlatból
A 0-100A/AC árammérő szenzor (áramváltó) beépítésénél a legtöbb hibát nem maga a szenzor okozza, hanem a vezeték kiválasztása és az ADC illesztés. Ha a teljes kéteres vagy háromeres kábelt fogja közre a lakatfogó, a mérés nem a fogyasztást mutatja, hanem a vezetők eredő mágneses terét, ami normál esetben közel nulla.
Műhelyben a 0-50mA kimenet miatt először mindig a mérőoldalt érdemes felépíteni: terhelőellenállás, bemenetvédelem, középfeszültségre emelés, majd RMS számítás. Ha ez rendben van, a szenzor jól használható oktatási és mérési projektekben is.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Szenzorcsalád: | SCT-013 |
| Azonosított változat: | SCT-013-000 |
| Mérési tartomány: | 0-100A AC |
| Kimenet: | 0-1V |
| Kimenet típusa: | feszültségkimenet |
| Csatlakozó: | 3 pólusú 3,5 mm jack |
| Jack 1. érintkező: | K kimenet |
| Jack 2. érintkező: | N/C |
| Jack 3. érintkező: | L kimenet |
| Nyílásméret: | 13 mm x 13 mm |
| Vezeték hossza: | 1 m |
| Maganyag: | ferrit |
| Nemlinearitás: | ±3% |
| Működési hőmérséklet: | -25 °C – +70 °C |
| Galvanikus leválasztás: | igen |
| Kommunikáció: | analóg áramváltó kimenet |
| Logikai szint: | nem logikai jel |
| ADC igény: | külső illesztés szükséges |
Dokumentáció, mintakód
Csomag
- 1x áramváltó modul – SCT013 100A
