Leírás

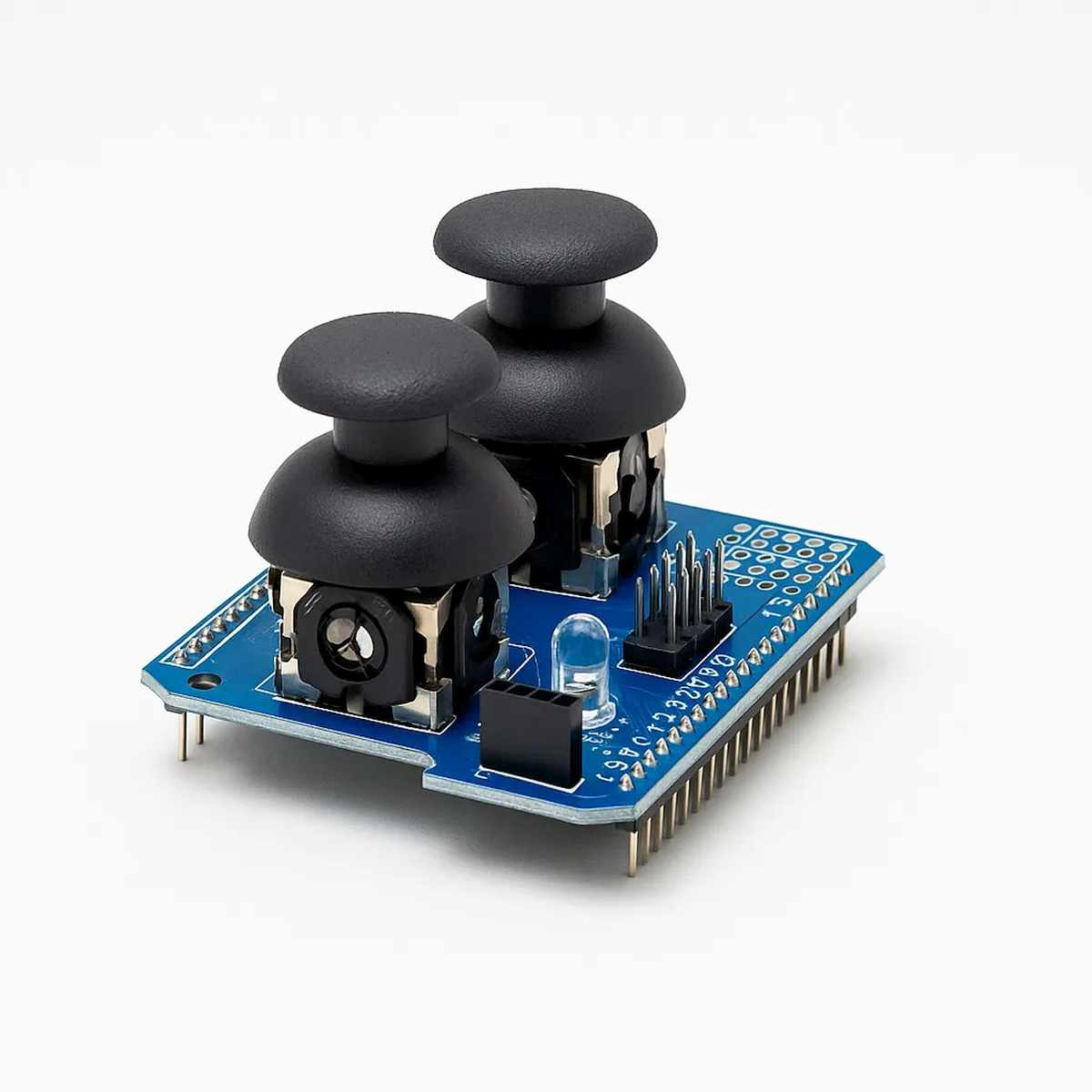

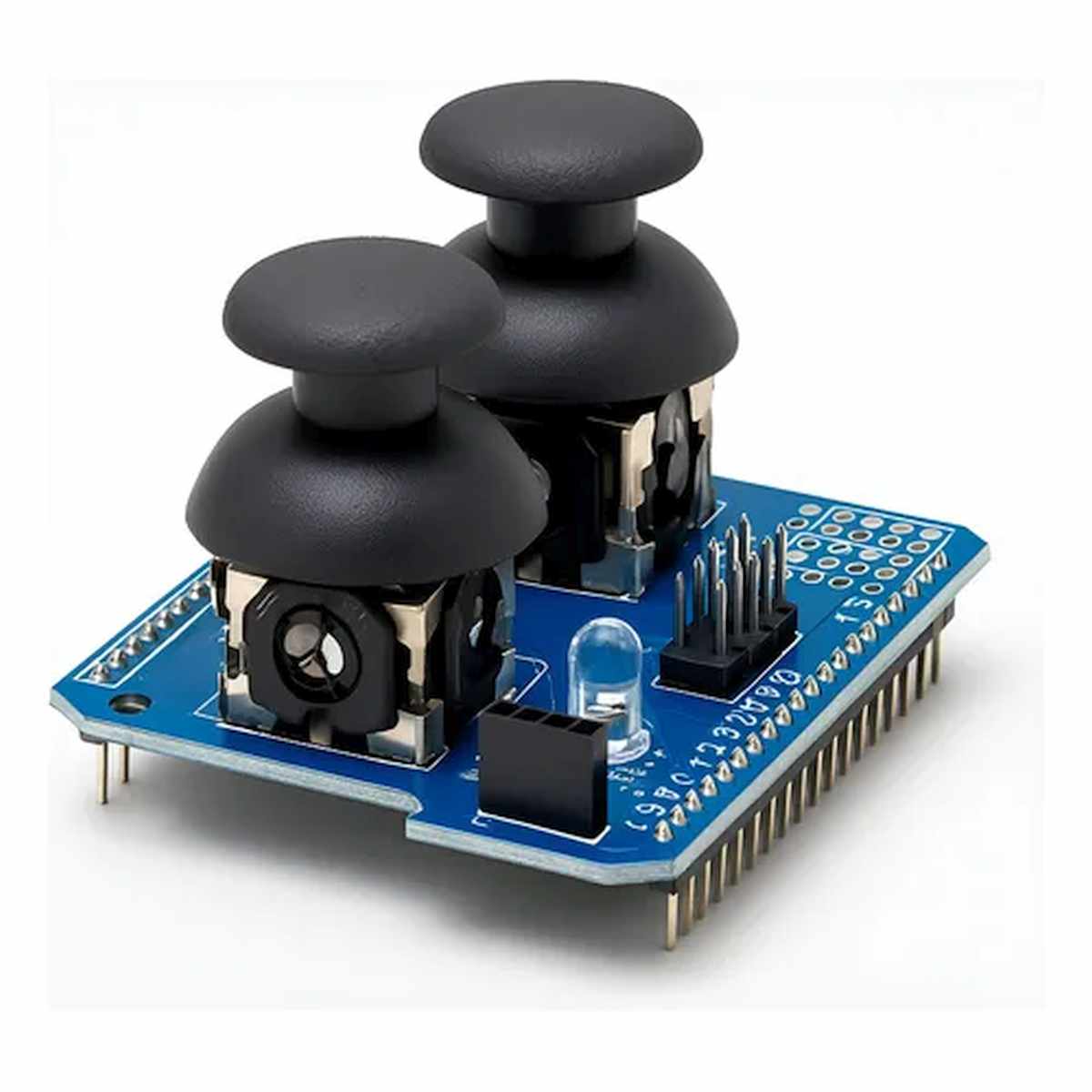

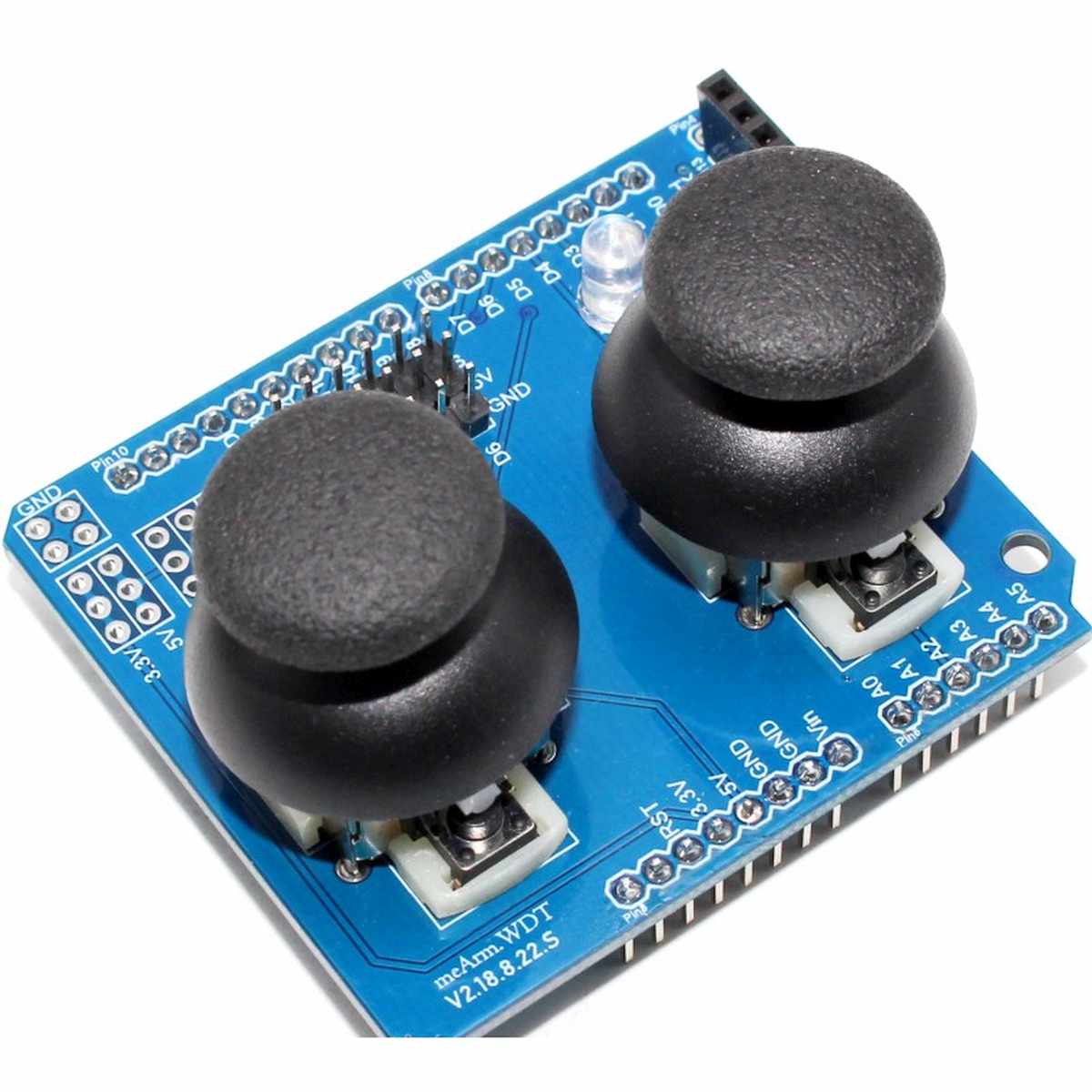

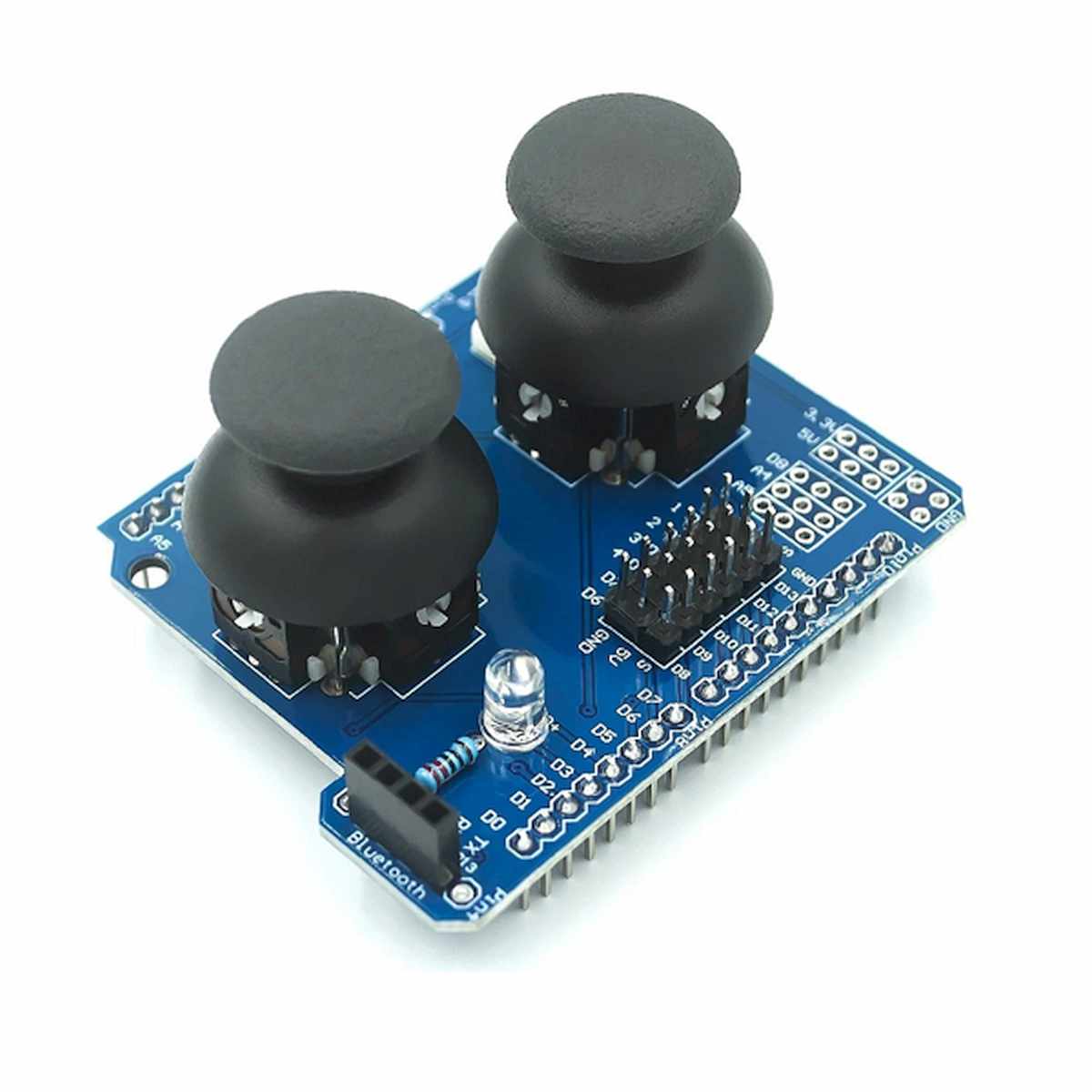

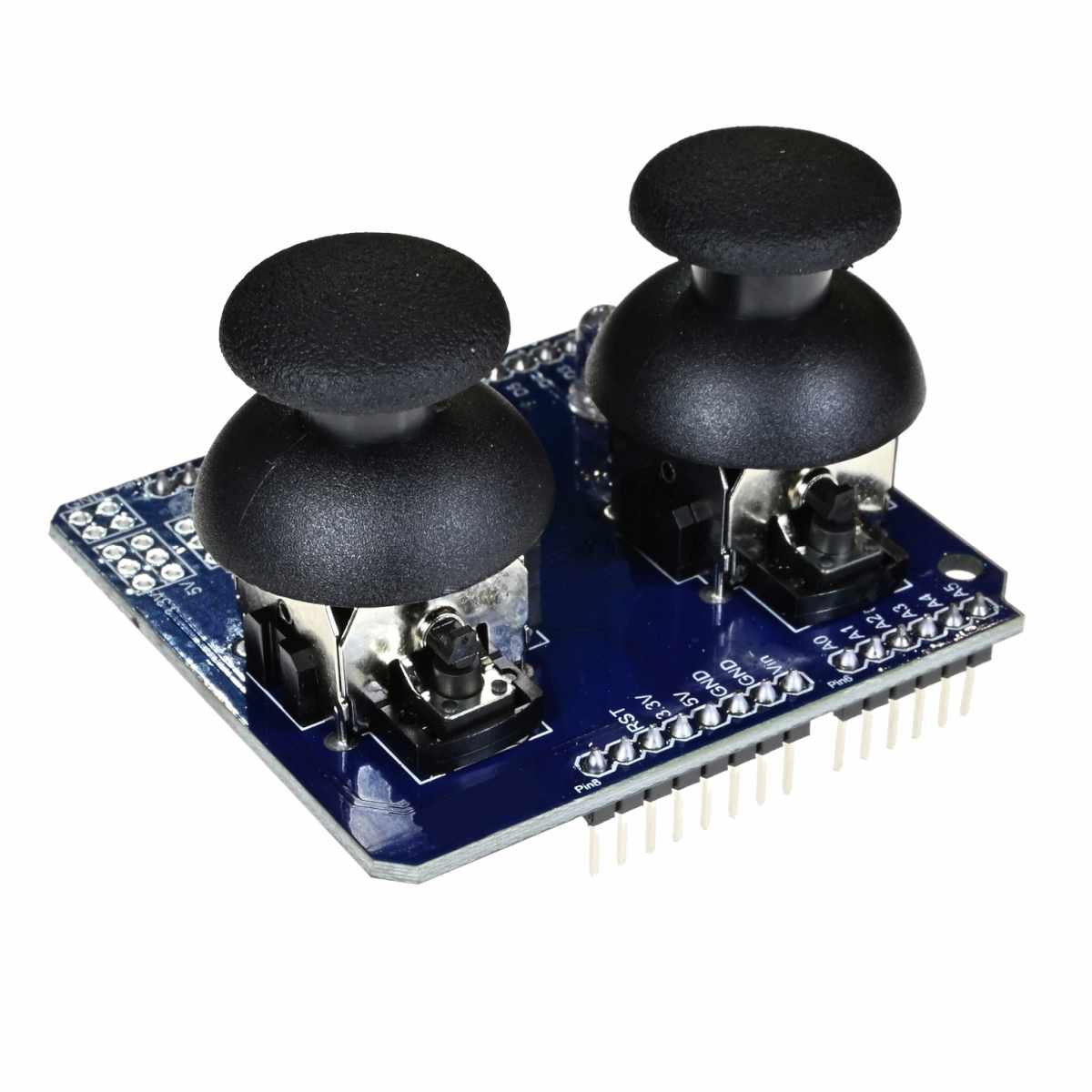

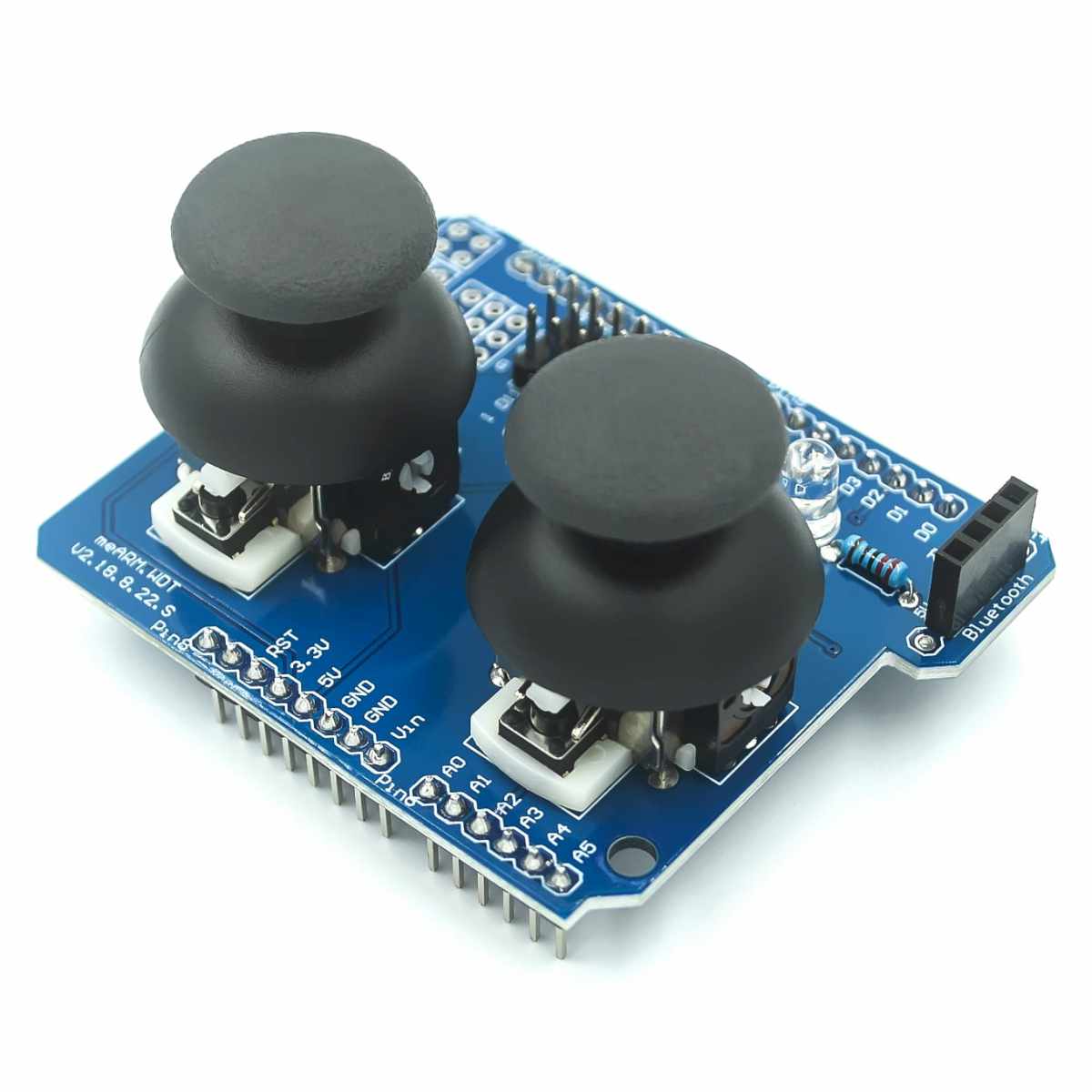

A MeArm kompatibilis joystick shield egy Arduino formátumú vezérlőpajzs, amely két analóg joystick segítségével teszi lehetővé mechanikus vagy szervóvezérelt rendszerek kézi irányítását.
A pajzs kifejezetten olyan alkalmazásokhoz készült, ahol több tengely egyidejű, arányos vezérlésére van szükség.
A joystick shield az Arduino fejlesztőkörnyezetben értelmezhető, közvetlenül a mikrokontroller I O lábaira csatlakozik, és az analóg bemeneteken keresztül szolgáltat vezérlési adatokat.
A megoldás mérnöki szempontból egyszerű, jól átlátható, ezért oktatási és hobby célra is alkalmas.
A MeArm joystick shield egy kézi vezérlő interfész, amely analóg bemeneteken keresztül valós idejű pozícióadatot biztosít mikrokontrolleres vezérléshez.
A két joystick együttesen négy független analóg tengely vezérlését teszi lehetővé.
A termék használata alapvető mikrokontrolleres ismereteket feltételez, ugyanakkor dokumentált környezetben oktatási és hobby célra is alkalmazható.
Működési elv és technikai magyarázat
A shield két darab, potenciométer alapú analóg joystickot tartalmaz. Minden joystick két tengely mentén változtatja az ellenállás értékét, amelyet az Arduino analóg bemenetként olvas ki. A rendszer szintjén a joystick fizikai elmozdítása feszültségváltozást eredményez, amelyet a mikrokontroller numerikus értékké alakít. Ez az érték közvetlenül felhasználható szervómotorok, motorvezérlők vagy más kimeneti egységek vezérlésére.
A vezérlés folyamatos és arányos, nem kapcsoló jellegű. Ez alkalmassá teszi a shieldet finom pozicionálást igénylő feladatokra, például robotkar tengelyek mozgatására. A pajzs fizikai kialakítása Arduino shield formátumú, közvetlenül az Arduino Uno kompatibilis fejléceire csatlakozik. A működés megértéséhez nem szükséges mély elektronikai tervezési gyakorlat, a konfiguráció jellemzően szoftveres oldalon történik.
A konstrukció nem ideális olyan alkalmazásokhoz, ahol nagy pontosságú, zárt szabályozási kör szükséges, mivel a joystick visszacsatolás nélküli kézi vezérlést biztosít.
Felhasználási lehetőségek
- MeArm vagy hasonló robotkar kézi vezérlése
- Oktatási robotikai demonstrációk
- Szervómotoros tengelyvezérlés tesztelése
- RC jellegű vezérlőrendszerek prototípusai
- Kameraállvány vagy pan tilt mechanika irányítása
- Hobby robotprojektek belépő szinten
- Félipari demonstrációs rendszerek kezelőfelülete
A joystick shield tipikusan olyan projektekben jelenik meg, ahol a kezelő közvetlenül, intuitív módon szeretné befolyásolni a mechanikus mozgást.
Számos nyílt forrású példa és közösségi kód érhető el Arduino környezetben, amelyek joystick adatfeldolgozást és szervóvezérlést mutatnak be. Az elérhető példakódok és nyílt forrású könyvtárak miatt a beüzemelés nem igényel egyedi hardverfejlesztést.
Műszaki jellemzők
- Kompatibilitás: Arduino Uno formátum
- Joystickok száma: 2 db
- Analóg tengelyek száma: 4
- Kimeneti jel: analóg feszültség
- Tápfeszültség: 5 V
- Csatlakozás: Arduino shield fejlécek
- Méret: Arduino shield szabvány

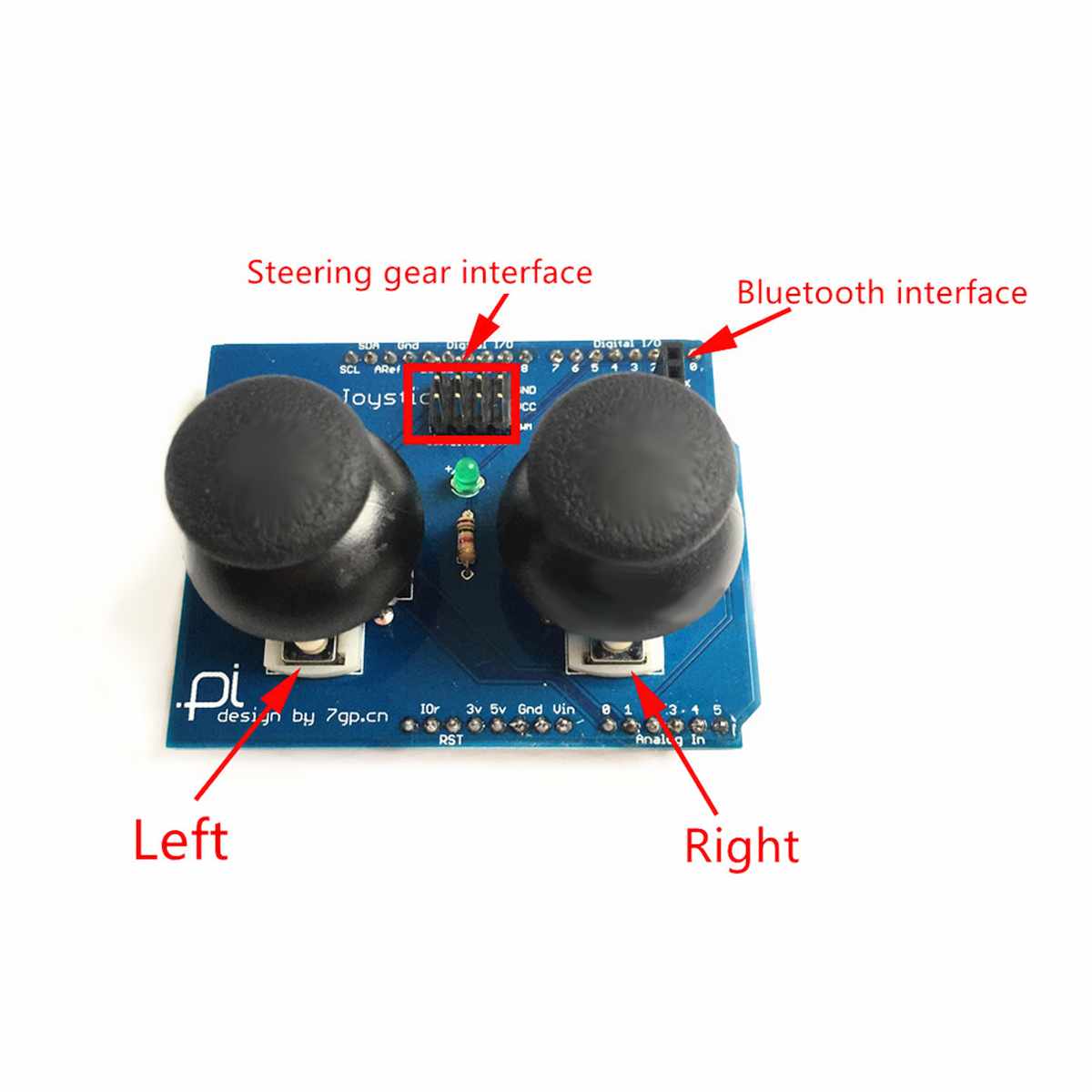

Funkciók
- UNO kompatibilis,
- 2x Joystick,
- 2x nyomógomb (Joystick-ban),
- 1x visszjelző LED,
- 4x szervo kimenet,
- 1x BlueTooth illesztés (HC-05 preferált),

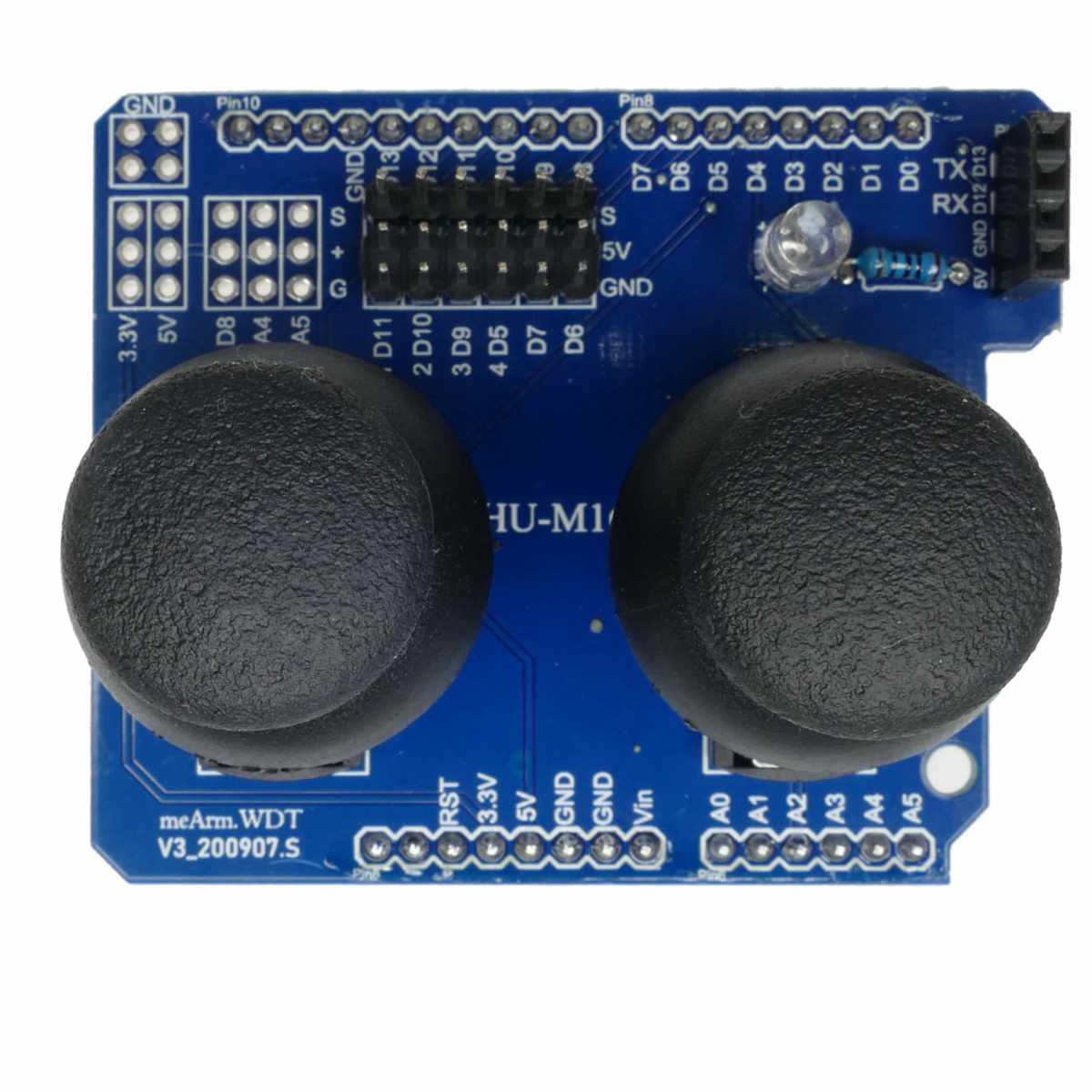

- Típusjelölés: HU-M16.
Csomag
1x MeArm kompatibilis dupla joystick shield
