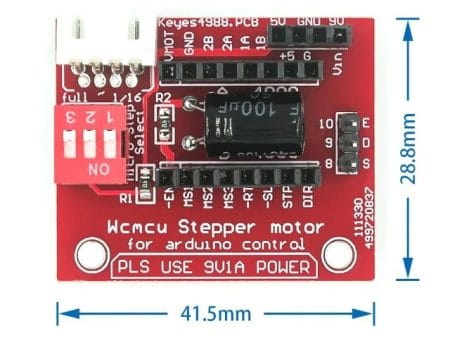

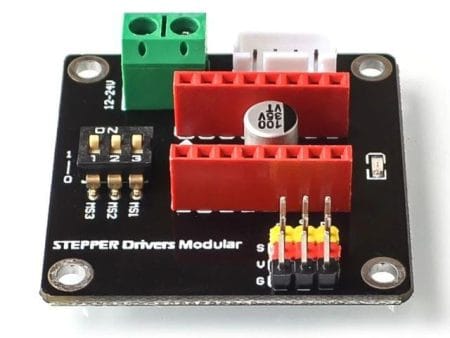

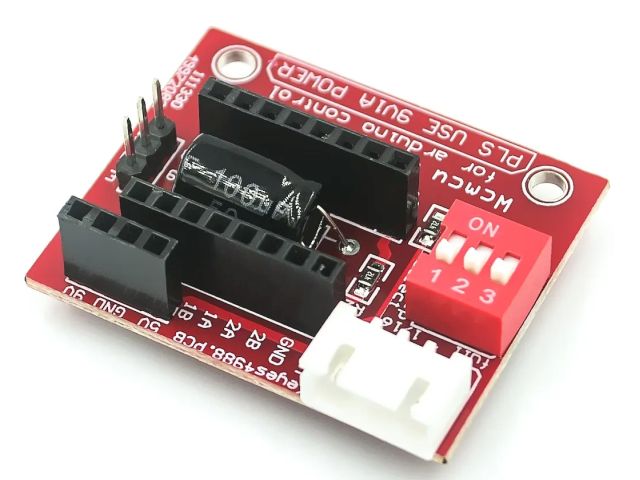

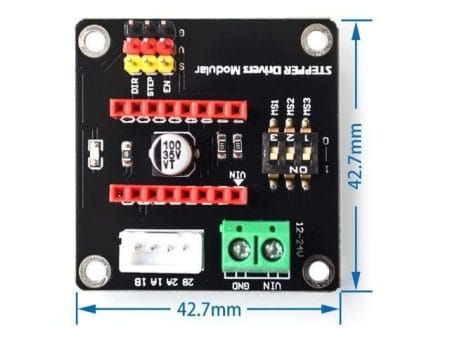

Stepper vezérlő modul tesztpanel/foglalat

Leírás

A bipoláris léptetőmotor-vezérlő áramkörök beépítése vagy kipróbálása során komplett áramkörök voltak szükségesek. Azonban a foglalat modullal ez könnyen megvalósítható. Ezek önállóan, könnyen illeszthetőek más áramkörökhöz – hiszen biztosítva van rajtuk az áramellátás, a léptetőmotor és a vezérlés csatlakoztatása. Valamint DIP sorral beállítható a microstep lépés.

Lábkiosztás

• #Enable: működés engedélyezés/tiltás,
• MS1-3: mikrolépések beállítása, pull-down (lehúzó ellenállás) integrálva,
• #Reset: egész lépésű állapot beállítása (mikrolépés nullázás); aktív esetben: kimenet tiltva,
• #Sleep: alvó mód aktiválás,
• Step: léptetőjel, felfutó élre lép,
• Dir: irányjel (Step jel előtt be kell állítani),
• Vmotor: motor tápfeszültség (8..35V),
• Gnd: rendszer közös GND,
• Vdd: vezérlő tápfeszültség (3..5.5V).

Csomag

• 1x léptetőmotor vezérlő-foglalat – alapmodul.
