Leírás

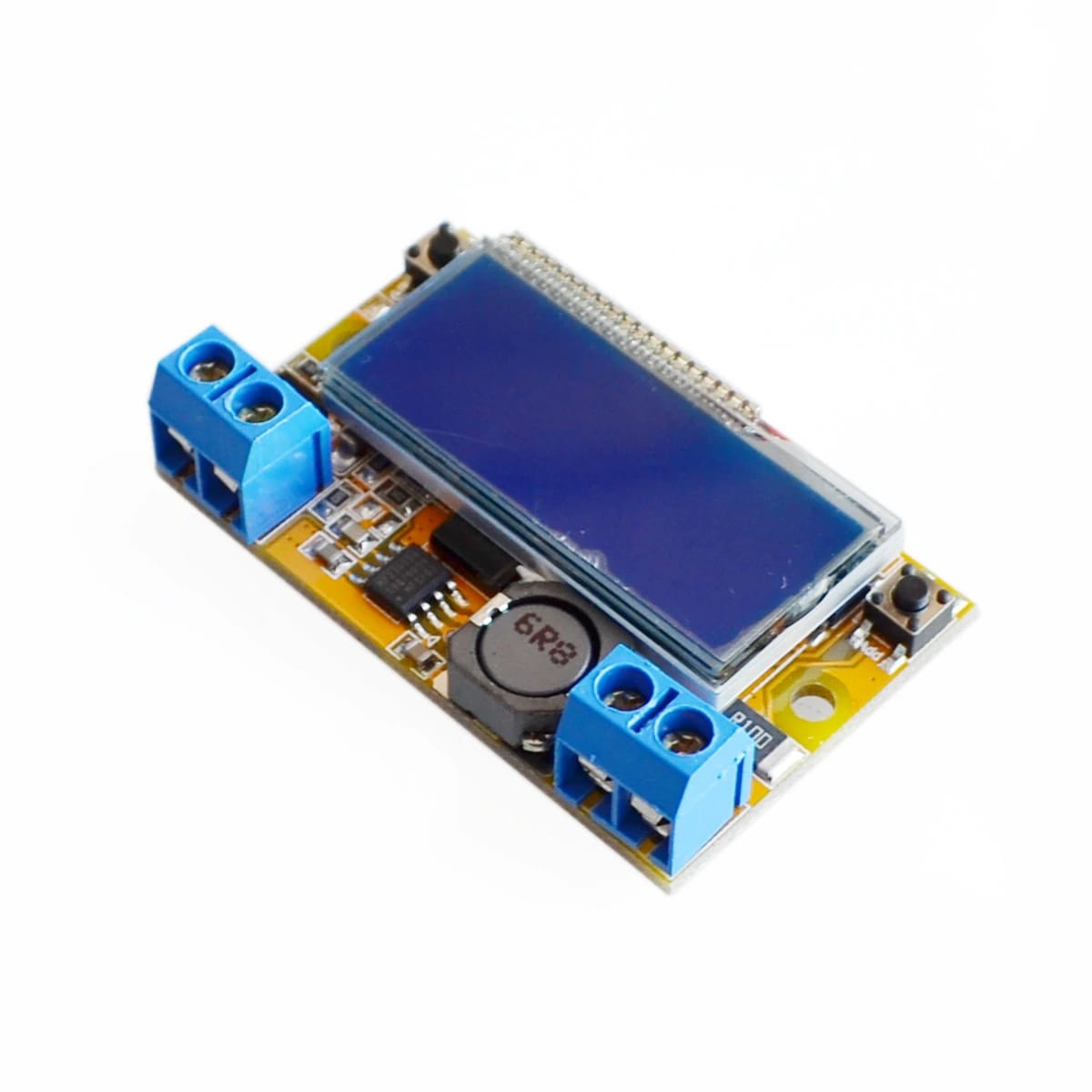

A DC-DC programozható tápegység-modul (5-23V->0-16.5V@2A) egy kijelzős, gombokkal állítható step-down tápegységmodul kisfeszültségű fejlesztésekhez, próbapadhoz és hordozható mérőkörnyezethez. 5-23 V bemenetről dolgozik, a kimeneti feszültség beállítható, a kijelzőn pedig a feszültség és az áram egyszerre követhető.
Mikor kerül elő?
A DC-DC programozható tápegység-modul (5-23V->0-16.5V@2A) akkor hasznos, ha nem fix 5 V vagy 12 V tápot szeretnél, hanem egy kézzel állítható, kis helyen elférő DC tápegységmodult. Egy adapter, falitáp, labor táp vagy akkumulátoros forrás után beépítve segít a megfelelő kimeneti feszültség előállításában.
Ez nem hálózati tápegység és nem teljes értékű laborasztali műszer. Inkább egy műhelyben jól használható, paneles DC-DC modul, amelynél a bemenet, a terhelés, a hűtés és a védelem tervezése továbbra is a felhasználó feladata.
A DC-DC programozható tápegység-modul (5-23V->0-16.5V@2A) egy kijelzős, gombbal állítható DC-DC step-down modul, amellyel 5-23 V bemenetből szabályozható kisfeszültségű kimenet készíthető fejlesztői és tesztelési feladatokra.
Így működik a gyakorlatban

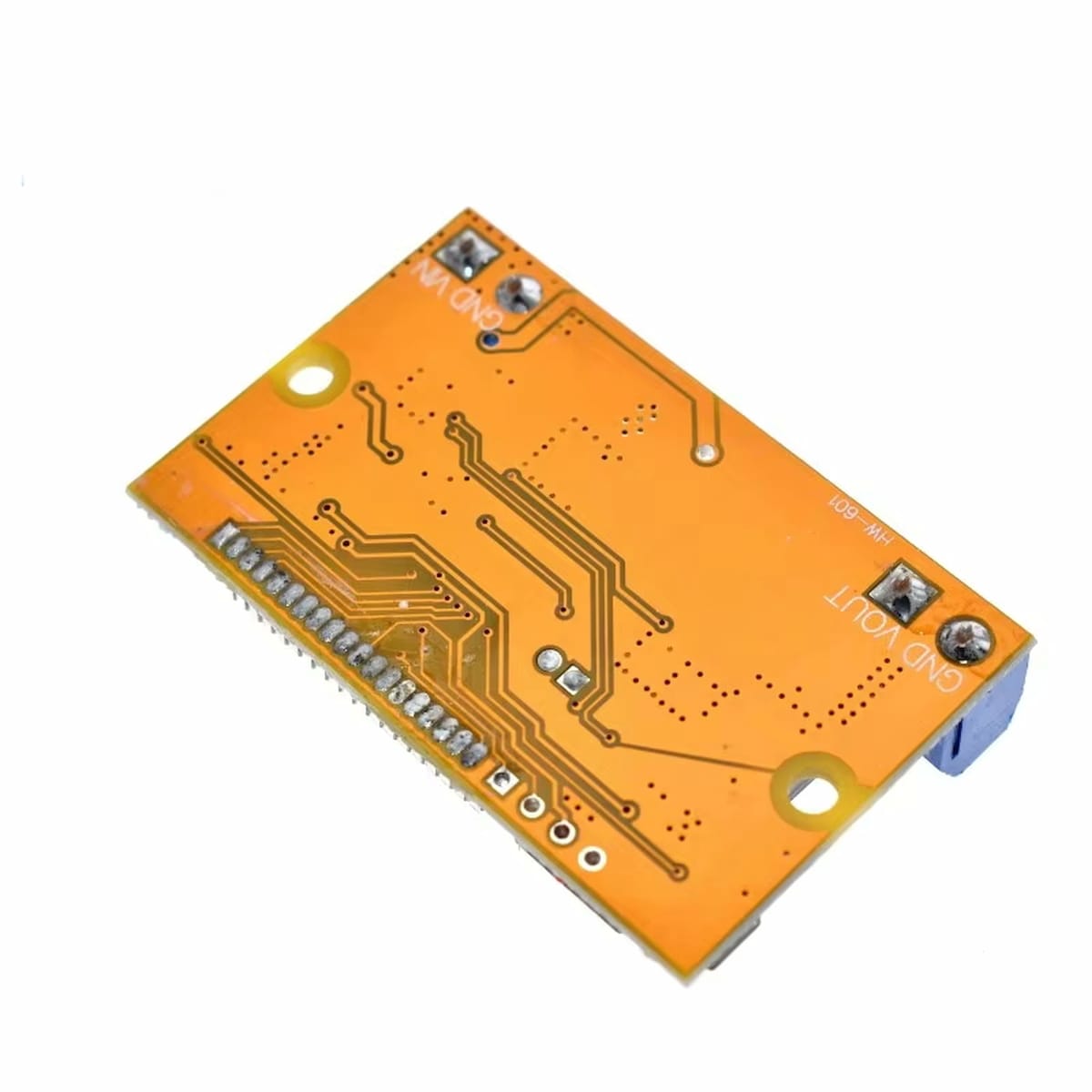

A bemenetre egy megfelelő DC feszültségű forrást kell kötni, például adaptert, falitápot vagy akkumulátort. A modul buck, vagyis feszültségcsökkentő elven működik, ezért a bemeneti feszültségnek a kívánt kimeneti feszültségnél magasabbnak kell lennie. A gyakorlatban legalább körülbelül 1 V tartalék szükséges.

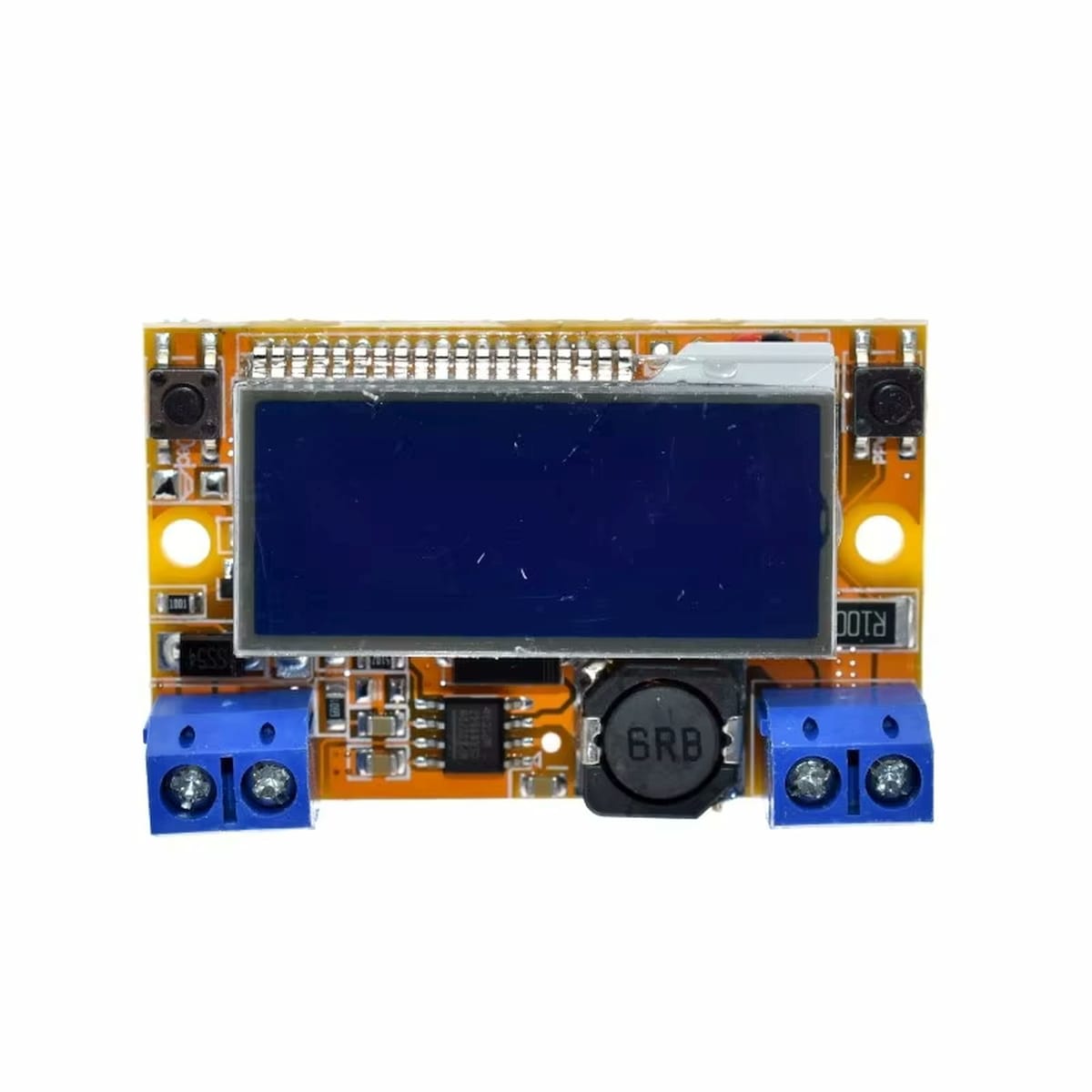

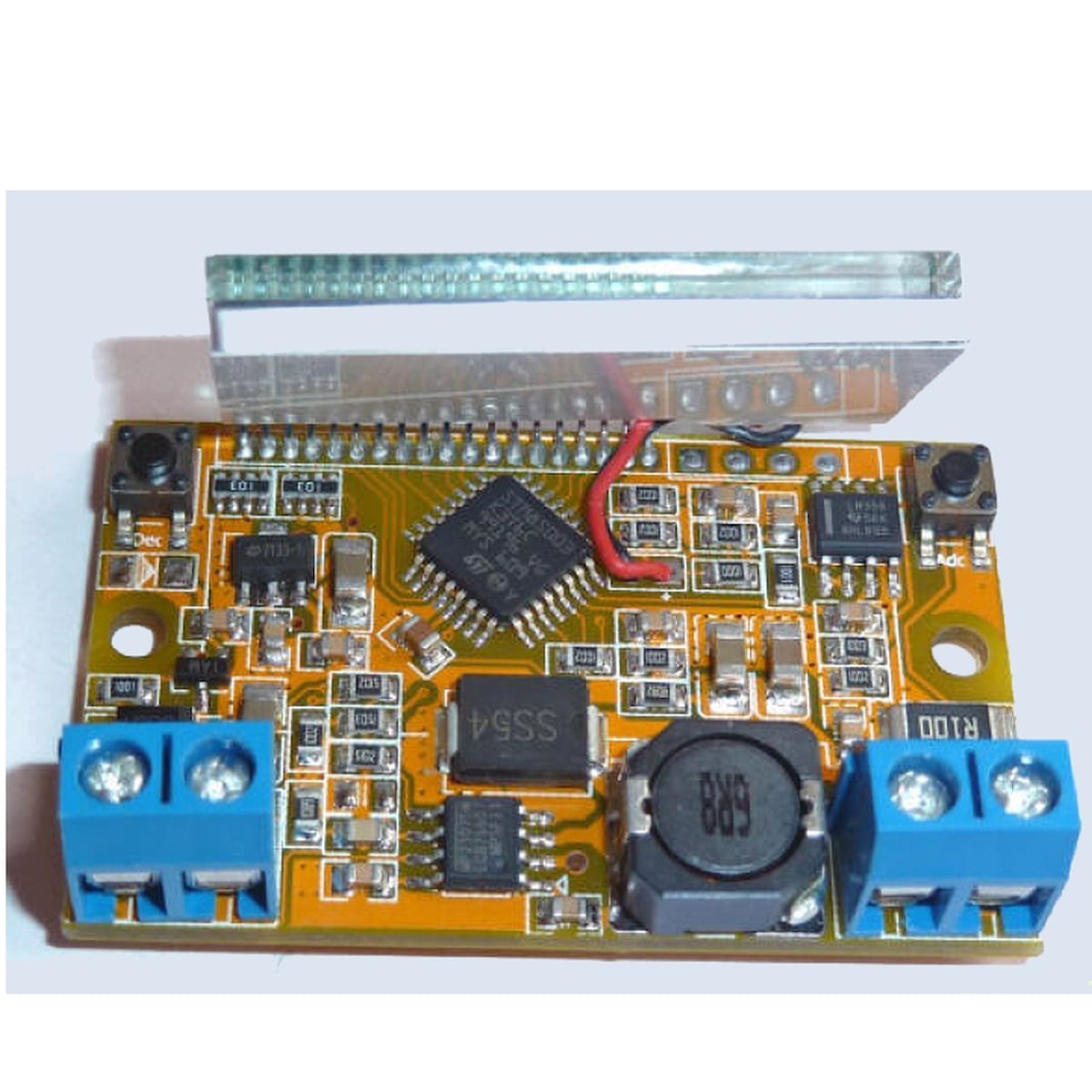

A kimeneti feszültség a két előlapi gombbal állítható. Rövid nyomással finomabb lépésben, hosszabb nyomással gyorsabban változtatható az érték. A beállítás megmarad, így a modul újraindítás után az utoljára beállított feszültségre áll vissza.

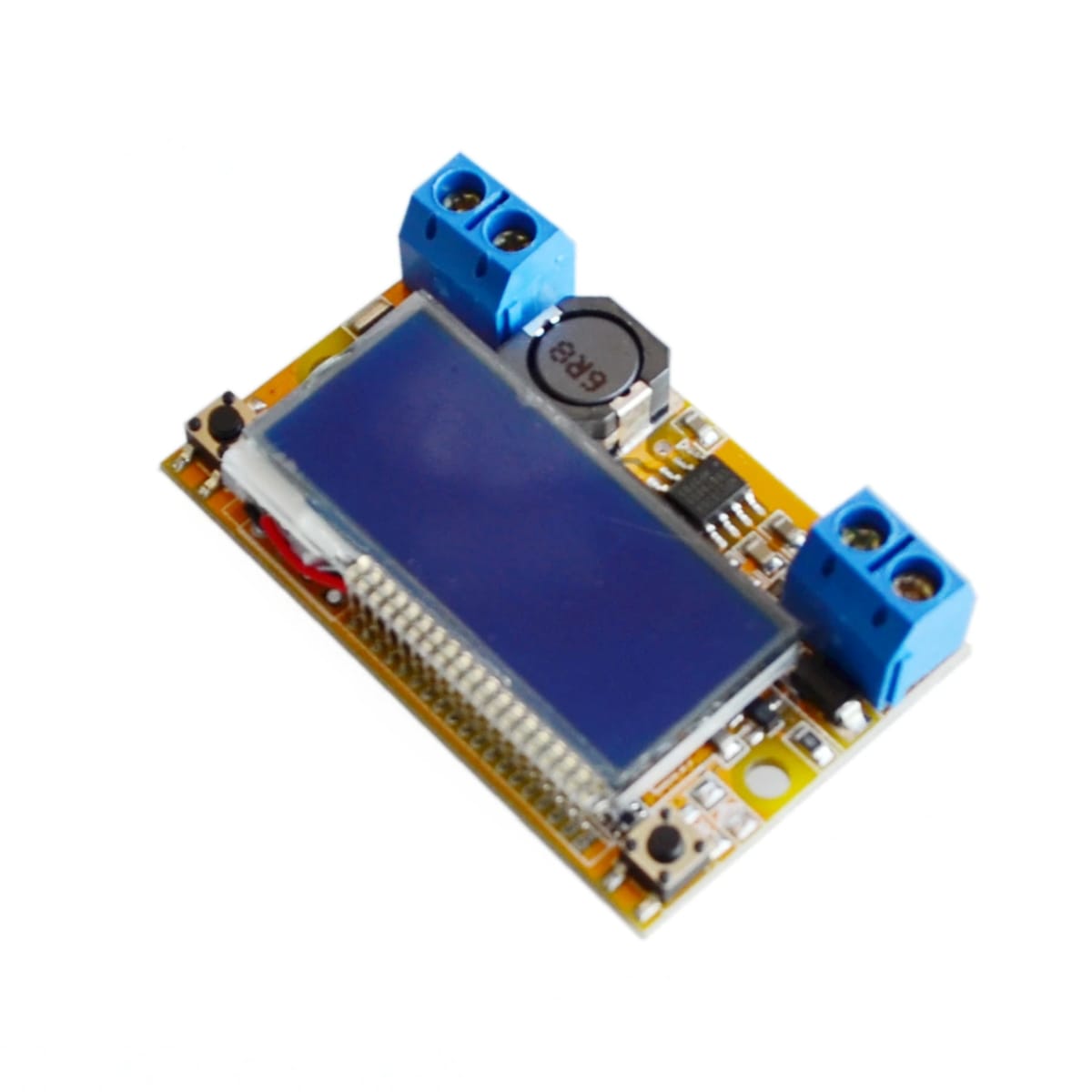

A kijelző egyszerre mutatja a feszültséget és az áramot. Ez próbapadi használatnál kényelmes, mert rögtön látszik, ha a terhelés váratlanul többet vesz fel, mint amire számítottál.
A feszültségbeállítás a két gombbal történik:
- Bal gomb — csökkentés; jobb gomb — növelés.
- Rövid megnyomás – finombeállítás 0,01 V-tal; Hosszú idejű megnyomás (min. 1 másodperc) – gyors beállítás.
Fontos! Ha eszköztöltésre van a modul használva, akkor mindenképp a céláramkört a beállításkor le kell leválasztani! Ha a betáplálás leválasztása történik meg, és a kimenetről visszatáplálás történik – az a modul meghibásodását vonja maga után!
Tipikus helyzetek
- Arduino, ESP32, ESP8266, STM32 vagy RP2040 alapú próbapanelek külső tápellátásának tesztelésére.
- Szenzoros modulok, kijelzők, relék és kisebb perifériák feszültségigényének kipróbálására.
- 12 V adapterről 5 V, 9 V vagy más kisebb DC feszültség előállítására.
- Akkumulátoros vagy autós 12 V környezetben kisfeszültségű tesztkimenet készítésére.
- Oktatási és műhelybemutató feladatoknál, ahol látszania kell a beállított feszültségnek és a terhelőáramnak.
- Mobil mini tápegység építéséhez, ha a dobozolásról, csatlakozókról és védelemről külön gondoskodsz.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Elég magasabb a bemeneti feszültség a kívánt kimenetnél? | Ha nincs meg a szükséges feszültségtartalék, a kimenet terhelés alatt leeshet vagy instabillá válhat. |
| Le van választva a céláramkör beállításkor? | Ha a terhelés vagy egy akkumulátor visszatáplál a kimenetre, a modul megsérülhet. |
| Számoltál a 2 A feletti melegedéssel? | Nagyobb áramnál hűtés nélkül túlmelegedés és élettartam-csökkenés jelentkezhet. |
| Van külső rövidzárlatvédelem vagy biztosíték? | A modul saját rövidzárlatvédelme nincs megadva, ezért hibás bekötésnél gyors károsodás lehet. |
| A polaritás helyesen van bekötve? | A bemeneten van fordított bekötés elleni védelem, de a kimeneti oldal és a terhelés továbbra is figyelmet igényel. |
| A kijelzett értéket ellenőrizted műszerrel? | Kalibrálás előtt a kijelző és a valós kimeneti feszültség között lehet eltérés. |
Döntés előtt ellenőrizd
- A szükséges kimeneti feszültség belefér-e a modul tényleges tartományába. A terméknév 0-16,5 V-ot, a TavIR jellemzőlista 0,01-18 V-ot ad meg, ezért határérték közeli használatnál mérés szükséges.
- A terhelés tartós árama 2 A alatt marad-e.
- A bemeneti tápegység képes-e a szükséges teljesítményt biztosítani.
- Kell-e dobozolás, előlap, kapcsoló vagy csatlakozó a kész eszközhöz.
- A felhasználásnál szükséges-e rövidzárlat-, túláram- vagy akkumulátor-visszatáplálás elleni védelem.
Használati korlátok – mikor ne ezt válaszd?
- Ne ezt válaszd közvetlen akkumulátortöltőnek, ha nincs külön töltésvezérlés, cellavédelem és áramkorlát-tervezés.
- Ne ezt válaszd nagyáramú motorok, LED szalagok vagy induktív terhelések tartós táplálására, ha a terhelés 2 A fölé mehet.
- Ne ezt válaszd olyan helyre, ahol a kimenet gyakran rövidre záródhat, és nincs külön biztosíték vagy védelem.
- Ne ezt válaszd hálózati 230 V közvetlen átalakítására, mert ez csak DC bemenetű modul.
- Ne ezt válaszd végleges ipari tápegység helyett, ha minősített védelem, zárt ház, dokumentált üzemi tartomány és hosszú távú terhelési adat kell.
Műhelytitok
A leggyakoribb hiba nem a feszültség beállítása, hanem az, hogy a felhasználó a bemeneti tápot kapcsolja le, miközben a kimeneten még egy akkumulátor vagy nagy pufferkondenzátor visszatáplál. Ilyenkor a modul olyan irányból kap energiát, amire nem feltétlenül van felkészítve. Beállításkor és átkötéskor először a terhelést válaszd le, és csak utána nyúlj a bemeneti tápellátáshoz.

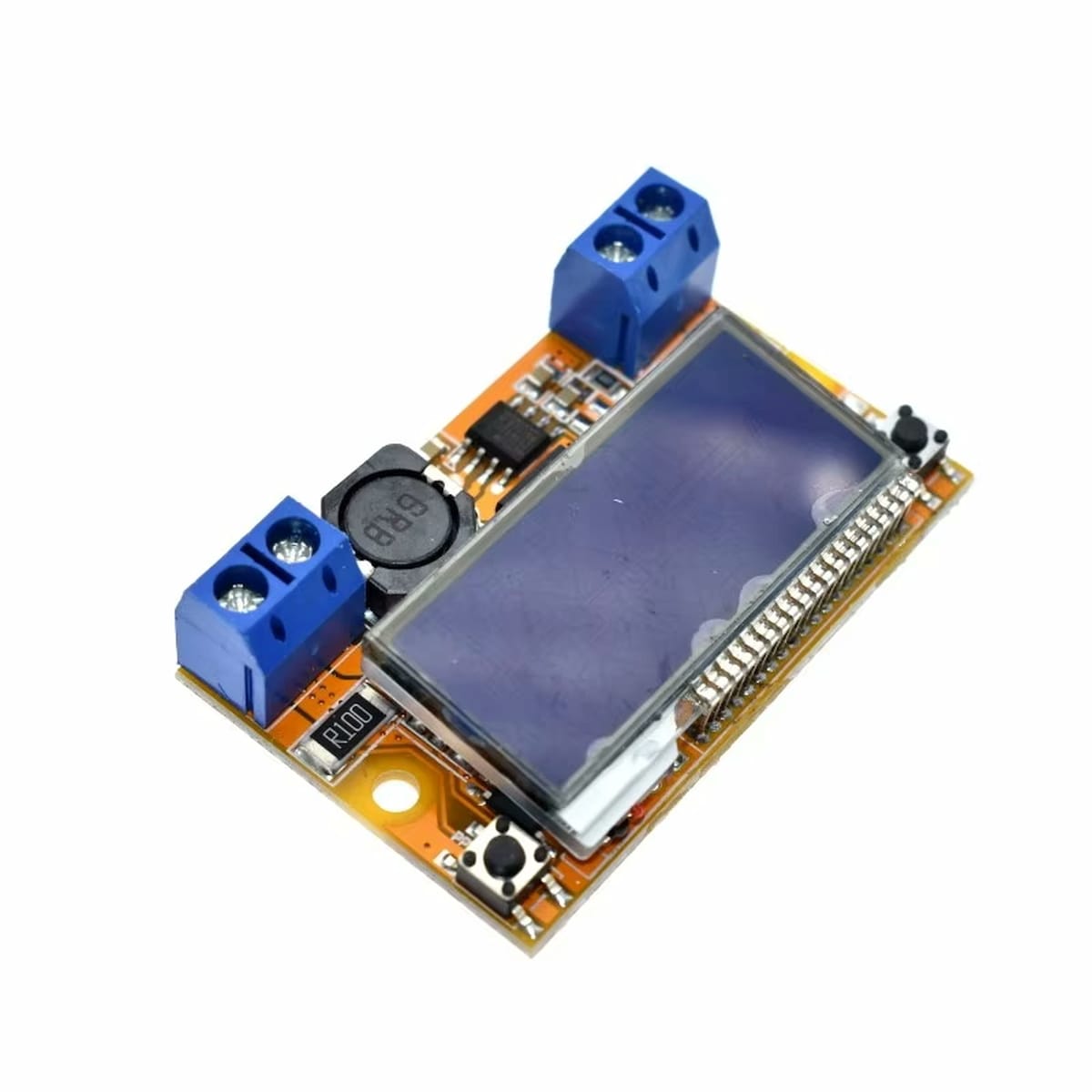

Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Bemeneti feszültség: | 5-23 V DC, ajánlott felső érték 20 V körül |
| Kimeneti feszültség: | 0-16,5 V |
| Kimeneti áram: | ajánlott legfeljebb 2 A, csúcsérték legfeljebb 3 A |
| Állítás módja: | két nyomógomb, rövid és hosszú nyomásos beállítás |
| Kijelzés: | feszültség és áram egyidejű kijelzése |
| Felbontás: | 0,01 V és 0,01 A |
| Beállítás megőrzése: | utolsó beállított feszültség automatikus mentése |
| Feszültségesés: | a bemenetnek kb. 1 V-tal magasabbnak kell lennie a kimenetnél |
| Hatásfok: | akár 95%, terheléstől és feszültségkülönbségtől függően |
| Bemeneti fordított polaritás elleni védelem: | igen |
| Rövidzárlatvédelem: | nincs (működésből adódóan, csak áramkorlát) |
| Hűtési igény: | 2 A felett kényszerhűtés szükséges |
| Méret: | kb. 62 x 44 x 18 mm |
Dokumentáció
- Az eszközről egy rövid ismertető: →1. rész, →2. rész.
- Tápellátás kérdésköre – összefoglalás
Csomag
- 1 db DC-DC programozható tápegység-modul (5-23V->0-16.5V@2A) DC-DC áramkör
