LX2-BUPS-12V UPS (2×18650, 15W, 12V, 1.2A, USB-C)

Leírás

A LX2-BUPS-12V UPS, 2×18650, 15W, 12V, 1.2A, USB-C olyan beépíthető DC tápegység modul, amely 5 V-os külső tápról működik, közben 18650 Li-ion cellát tölt, és tápmegszakadáskor akkumulátorról tartja életben a 12 V-os kimenetet. Olyan kisfogyasztású eszközöknél hasznos, ahol egy rövid vagy közepes áramszünet nem állíthatja le a működést.

A modul 12 V-os kimenetű változat. Ez a kiválasztásnál döntő adat, mert a 5 V és 9 V verziók ugyanabba a termékcsaládba tartoznak, de más kimeneti feszültséget adnak. A LX2-BUPS-12V kimeneti terhelhetősége 12 V-on 1.2 A, a névleges teljesítménye 15 W.

A tipikus felhasználás router, IP kamera, mérőeszköz, fejlesztőpanel vagy más 12 V DC kisfogyasztású berendezés tartaléktápja. A bemenet 5 V DC, ezért a külső USB-C tápegységnek nemcsak feszültségben, hanem áramleadásban is alkalmasnak kell lennie.

Az első korlát a teljesítmény. A LX2-BUPS-12V nem általános nagyáramú szünetmentes tápegység, hanem paneles, beépíthető 15 W-os DC UPS modul. Motoros, fűtőszálas, nagy indulóáramú vagy 12 V-on 1.2 A feletti fogyasztású terheléshez más megoldás kell.

Hol alkalmazható?

A LX2-BUPS-12V a külső 5 V-os tápegység, az 18650 Li-ion cella és a 12 V-os fogyasztó közé kerül. Normál üzemben a külső táp látja el a rendszert, a modul pedig tölti az akkumulátort. Tápmegszakadáskor a modul az akkumulátoros ágat használja, és tovább biztosítja a 12 V-os kimenetet.

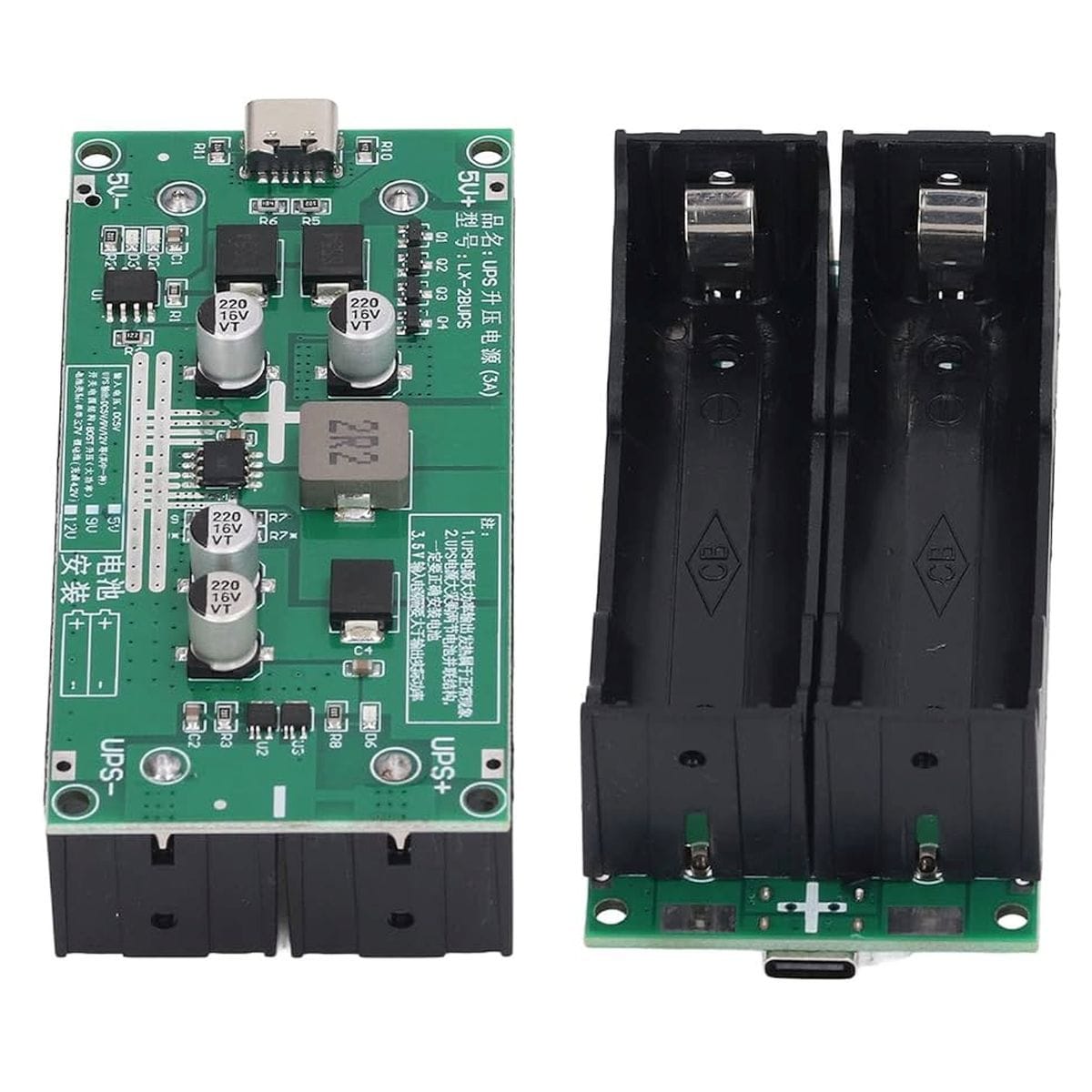

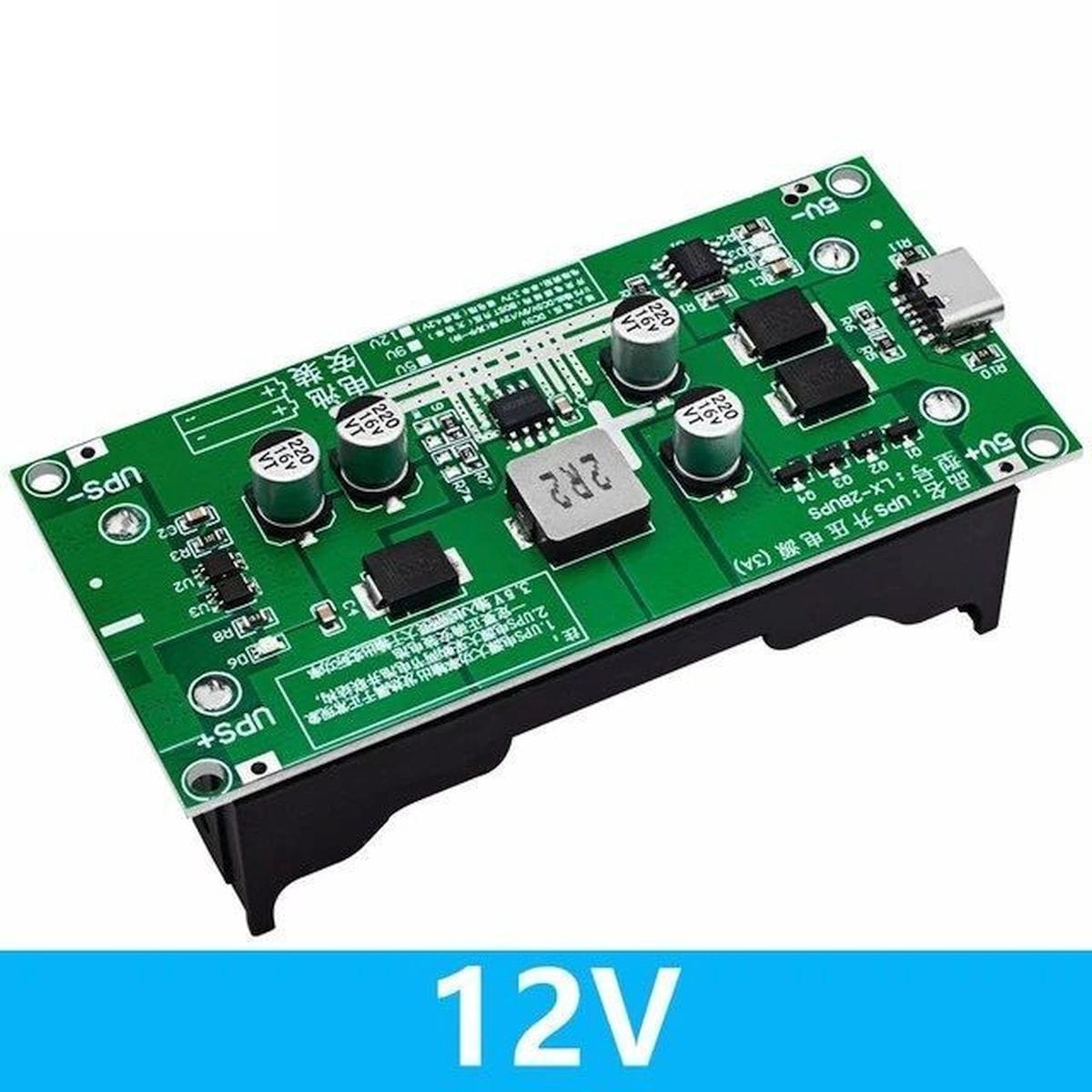

Ezzel nem egy komplett dobozolt UPS-t kapsz, hanem egy beépíthető panelt akkutartóval. A beépítésnél a mechanikai rögzítés, a szigetelés, a cellák állapota, a hőleadás és a terhelés pontos méretezése a működés része.

Azaz az LX2-BUPS-12V egy 5 V bemenetű, 2×18650 akkutartós, 12 V / 1.2 A kimenetű feszültségnövelő töltő modul UPS funkcióval kisfogyasztású DC eszközök tartaléktápjához.

Így működik a gyakorlatban

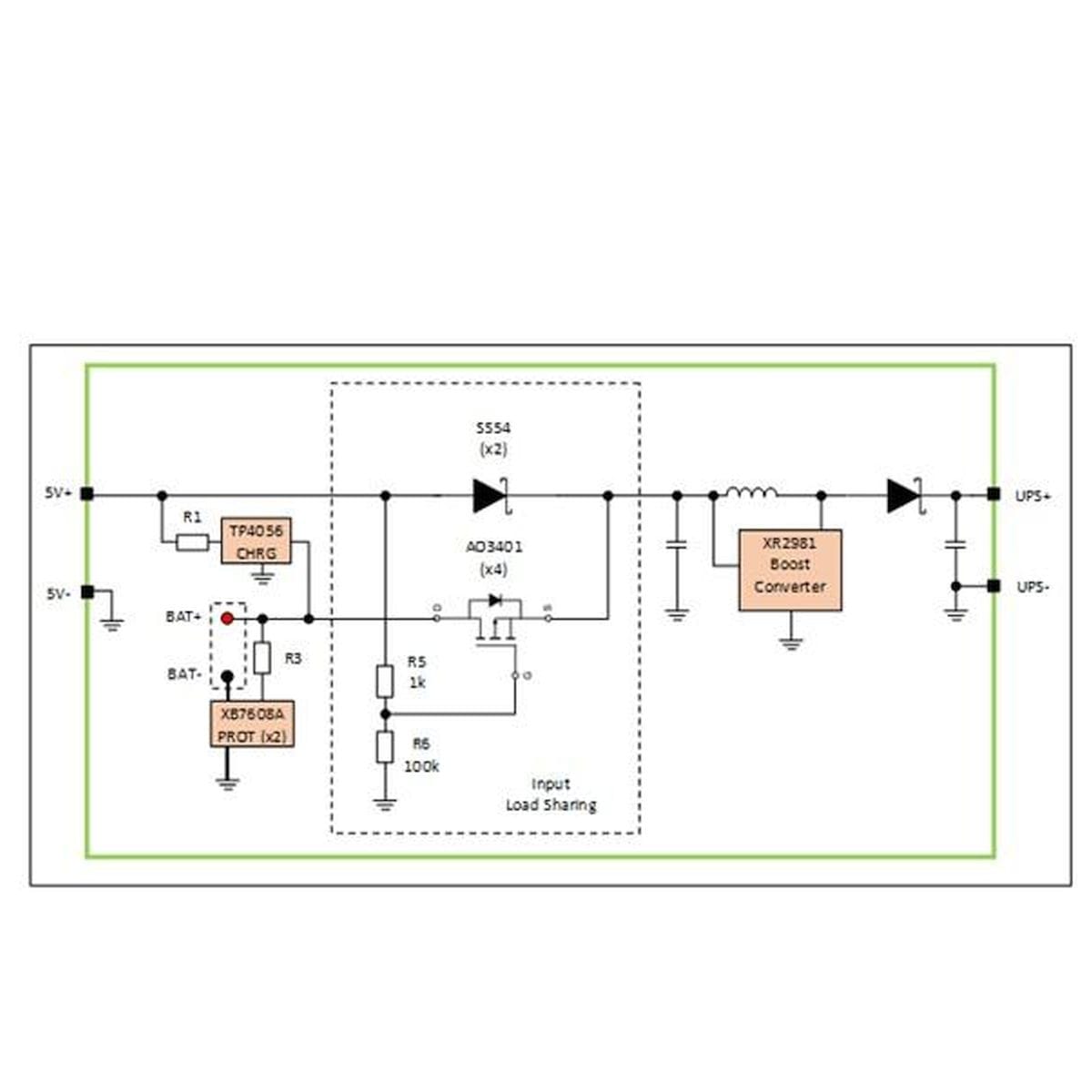

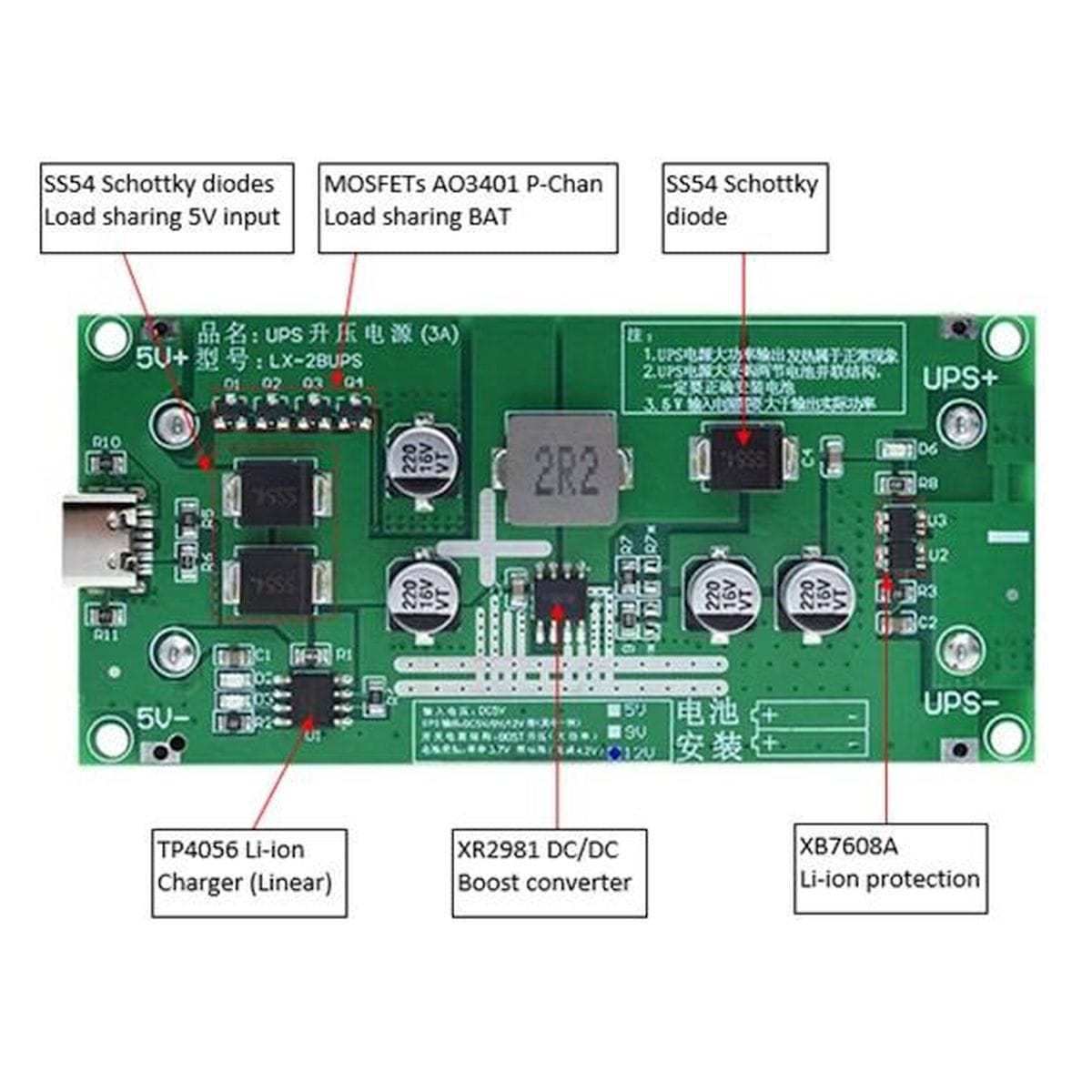

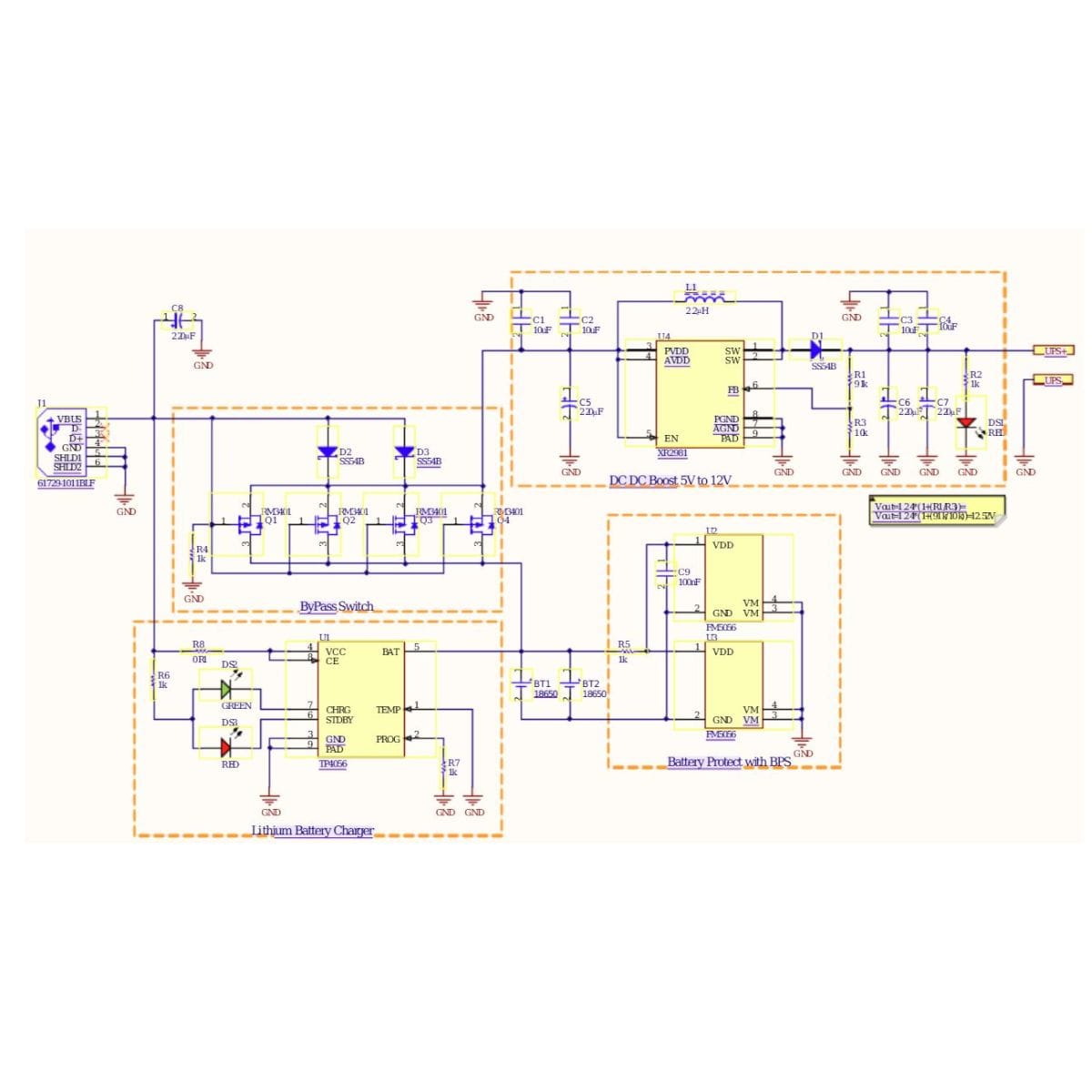

A modul 5 V DC bemenetet kap az USB-C csatlakozón vagy a 5V+ / 5V- forrasztási pontokon. A panelen lévő töltőáramkör az 18650 Li-ion cellákat tölti, a DC-DC boost fokozat pedig 12 V-os kimenetet állít elő.

A 12 V-os kimenet a panelen UPS+ és UPS- jelöléssel szerepel. Ide kerül a 12 V DC fogyasztó. A modul kétszínű LED-del jelzi a töltési állapotot és a feltöltött állapotot.

A 12 V-os kimenet terhelhetősége 1.2 A. Ez azt jelenti, hogy a csatlakoztatott eszköz üzemi és indulási áramát is ehhez a határhoz kell méretezni. Ha a fogyasztó bekapcsoláskor nagyobb áramlökést vesz fel, a modul védelme lekapcsolhat vagy a kimenet nem indul stabilan.

Milyen helyzetekben érdemes használni?

A LX2-BUPS-12V használható:

• 12 V-os router vagy hálózati eszköz rövid áramszünet áthidalására.
• 12 V-os IP kamera tartaléktápjaként, ha a kamera fogyasztása belefér az 1.2 A határba.
• mérőeszköz tápellátásához, ahol az adatgyűjtés rövid hálózati kimaradás alatt is folytatódjon.
• fejlesztőpaneles projektekben, ha a 12 V-os ág kisfogyasztású perifériát táplál.
• beépített tartaléktáp-kísérletekhez, ahol a felhasználó hozzáfér a panelhez, a cellákhoz és a bekötési pontokhoz.
• kis DC fogyasztókhoz, ahol a készülék saját bemenete 12 V DC-t igényel.

Mire kell figyelni beüzemeléskor?

Ezekre figyelj

A legfontosabb választási adat a kimeneti feszültség. A LX2-BUPS-12V 12 V-os kimenetet ad, ezért 5 V-os USB-s eszköz közvetlen táplálására nem ezt a változatot kell választani.

A második döntési adat a kimeneti áram. A 12 V / 1.2 A felső határ kisfogyasztású eszközökhöz illik. Routereknél, kameráknál és modemeknél a címkén szereplő névleges áram mellett a bekapcsolási áram is számít.

A harmadik döntési adat az akkumulátor. A LX2-BUPS-12V 18650 Li-ion cellával működik, de akkumulátor nincs a csomagban. Az áthidalási időt a cellák kapacitása, állapota, belső ellenállása és a terhelés fogyasztása határozza meg.

A negyedik döntési adat a beépítési környezet. A panel nyitott elektronika, ezért dobozolás, mechanikai rögzítés, szigetelés és szellőzés szükséges a rendezett beépítéshez.

Amikor nem ez lesz a jó megoldás

Ne válaszd a LX2-BUPS-12V modult, ha

• a terhelés 12 V-on 1.2 A feletti áramot igényel.
• a fogyasztó 5 V-os USB tápot vár, mert ez a változat 12 V-os kimenetű.
• nagy indulóáramú motorhoz, mágnesszelephez vagy fűtőelemhez.
• kész, burkolt, tanúsított hálózati szünetmentes tápegységre van szükség.
• a beépítésnél nincs megoldva a cellák mechanikai védelme és a panel szigetelése.
• az áthidalási időt garantált, dokumentált rendszerparaméterként kell megadni.

Amit a tapasztalat tanított

A 12 V-os kis UPS panelek hibáinak nagy része nem a kimeneti feszültségnél, hanem a bemeneti oldalon kezdődik. A modul 5 V-ról állít elő 12 V-ot, ezért a bemeneti oldalon nagyobb áram folyik, mint amit a 12 V-os fogyasztó árama elsőre sugall. Gyenge USB tápegységgel, vékony kábellel vagy bizonytalan csatlakozással a rendszer akkor is instabil lehet, ha maga a 12 V-os fogyasztó papíron belefér az 1.2 A határba.

Műszaki jellemzők

Csomag

• 1 db LX2-BUPS-12V UPS, 2×18650, 15W, 12V, 1.2A, USB-C UPS modul
• A 18650 akkumulátor nem része a csomagnak (1 vagy 2 is lehetséges működtetni)
