Leírás

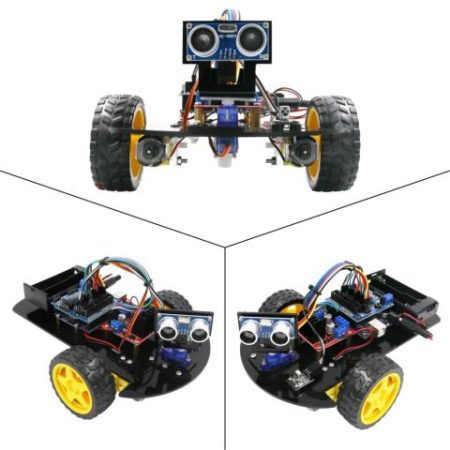

A Lafvin 2WD Smart Robot Car Kit egy komplett robotautó építőkészlet, amelyet kifejezetten oktatási célokra, kezdő és haladó elektronikai, robotikai projektekhez terveztek. Az Arduino IDE-vel és többféle szenzorral kompatibilis készlet lehetővé teszi a robotika, a mozgásvezérlés és a környezetérzékelés elsajátítását gyakorlatban. A készlet minden szükséges alkatrészt tartalmaz a 2 kerekű, motorvezérelt, intelligens robotautó megépítéséhez – akár otthoni tanulásra, akár STEM-órákhoz.

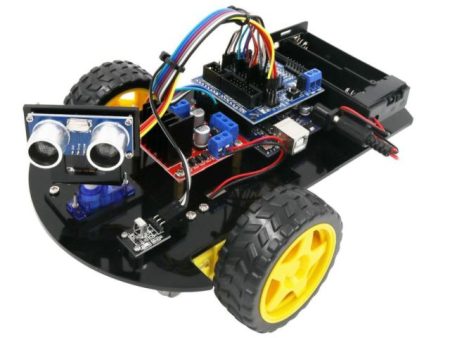

A készlet alapja egy Arduino-kompatibilis mikrokontroller (LAFVIN UNO R3), amely a mellékelt motorvezérlő (L298N) és bővítőpanel (V5.0) segítségével irányítja a két egyenáramú hajtómotort. A robot működését különféle érzékelők támogatják: ultrahangos távolságmérő (HC-SR04), infravörös vonalkövető modul, Bluetooth és IR kommunikációs lehetőség.
Az összes alkatrész egy lézervágott akril hordozóra szerelhető fel. A robot tápellátása 2 db 18650-es lítium akkumulátorral történik, ami külön akkufoglalattal és biztonsági kapcsolóval egészül ki. A tápellátási igényekkel kapcsolatos részletek a FAQ-ban olvashatók.
A „kétkerék-meghajtású, szenzorvezérelt robotautó” rendszerének előnye, hogy egyszerűen bővíthető, programozható és újrahasznosítható akár saját ötletekkel is.
Az “építsd magad” robotkészlet a készülő →Robotika tanfolyam kiindulási egységcsomagja. Szinten minden megtalálható benne, ami az induláshoz szükséges. Forrasztást nem igényel, csak egyszerű szerelési, dugdosási munkákat.
A csomag mindent tartalmaz az induláshoz!
Fontos! A készlet Arduino alapokra építkezik, a szoftver ismerete szükséges a használathoz és az élesztéshez.
A csomag a LiPo 18650 cellákat illetve a 4x AA elemet/akkut NEM tartalmazza!
A csomag a Lafvin 2WD Smart Robot Car KIT alapú, kiegészítő eszközökkel bővítve.
Találkoztál már vele?
- Oktatási célú robotikai gyakorlatok iskolákban, műhelyekben, otthon
- Arduino tanfolyamok része, gyakorlati szenzorprogramozás
- Line-follower és akadálykerülő robot készítése
- Bluetooth-vezérelt jármű saját mobilalkalmazással
- Interaktív játékrobot fejlesztése – fény- és hangmodulokkal bővíthető
- Maker projektek – DIY robotfejlesztés, versenyrobotok alapja
A készlet Arduino IDE és Mixly fejlesztői környezettel is kompatibilis, ami rugalmasságot biztosít oktatási szinten és hobbi projektekhez. Több mint 20 részletes lecke és példaalkalmazás érhető el hozzá, amelyeket kifejezetten a LAFVIN robotautókhoz fejlesztettek.
A robot működése igazoltan kipróbált ESP8266, Raspberry Pi és Arduino UNO rendszerekkel is. A motordriver megbízható hővédelemmel rendelkezik, a szenzorok beépített túlfeszültség-védelemmel ellátottak.
Alapadatok
- Tápfeszültség: 2× 18650 Li-ion (nincs a csomagban) / 4x AA ceruzaelem (csomagnak nem, része az elem/akku)
- Vezérlő: Arduino UNO R3 (Arduino kompatibilis)
- Motorvezérlő: L298N dual H-híd
- Szenzorok: HC-SR04 ultrahangos, IR vonalkövető modul, IR vevő
- Kommunikáció: Bluetooth modul (HC-06 vagy kompatibilis), IR távvezérlő
- Hajtás: 2 db DC motor (2WD)
- Váz: lézervágott akril, kerekekkel és csavarokkal
- Tartozékok: USB kábel, kábelek, csavarok, távtartók, oktatóanyag
- Kompatibilitás: Arduino IDE, Mixly, ESP8266, Raspberry Pi
- Programozási nyelv: C/C++ (Arduino)
Dokumentumok

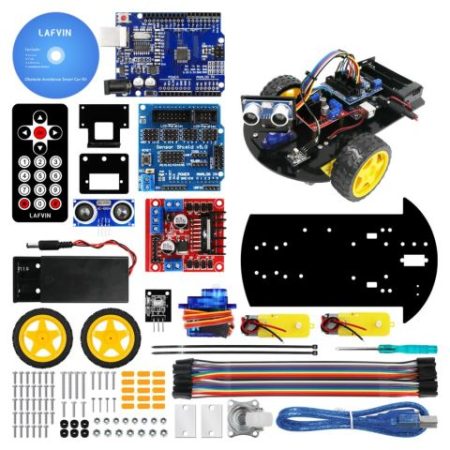

Csomag: tételes részegységek
- 1x UNO R3/CH340
- 1x USB kábel
- 1x Arduino Sensor Shield 5.0
- 1x L298N motor meghajtó modul
- 1x HC-SR04 ultrahang szenzor
- 1x Ultrahang modul tartóelem
- 1x SG90 szervo
- 1x Szervo-rögzítő lap
- 2x modellmotor
- 2x kerék
- 1x Infra távirányító
- 1x Infravevő
- 1x 2WD alaplemez
- 1x csomag csavarkészlet az építéshez
- 1x dupont jumperkábel-köteg az összeépítéshez
- 1x csavarhúzó
- 2x gyorskötöző-rögzítő
- 1x elemtartó (4xAA)
- 1x LiPo elemtartó (2×18650)
- 1x bolygókerék
- 1x csipogómodul
- 1x CR2032 gombelem
- 1x DVD magyar nyelvű kiegészítés, fényképek, adatlapok, leírás, szoftverek
Tipp: Elemek helyett érdemes tölthető elemeket használni vagy a 18650 akkukat és töltővel üzemeltetni. A 4xAA illetve a 2×18650 tápellátás opcionális!
Készlet
- 1x komplett dobozos csomag
- 1x DVD magyar nyelvű kiegészítés, fényképek, adatlapok, leírás, szoftverek
Szurdi Tamas –

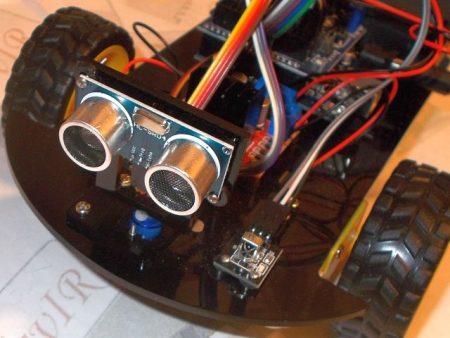

A robotot elsőre sikerült összerakni, jó a dokumentáció, bár a kapott gyári nyomott DVD-t nem olvasta a DVD íróm (a bolt által küldött kiegészítő anyagokat tartalmazó írott DVD-t viszont igen!!!), azonban a gyári DVD-n lévő QR kód segítségével le tudtam tölteni a DVD tartalmát, így minden anyag megvan. A plusz “duda” (hangszóró) nagyon jól jött, még vonalkövetéssel és Bluetooth vezérléssel szeretném kiegészíteni. Hely van rá a szenzor-shielden és talán a vázon is lesz…
