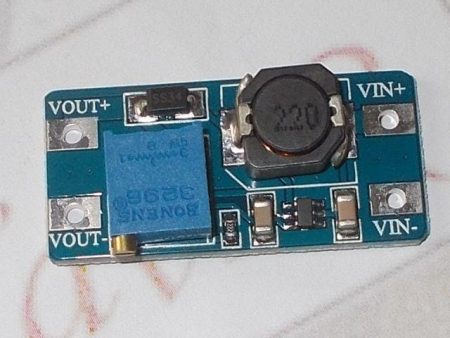

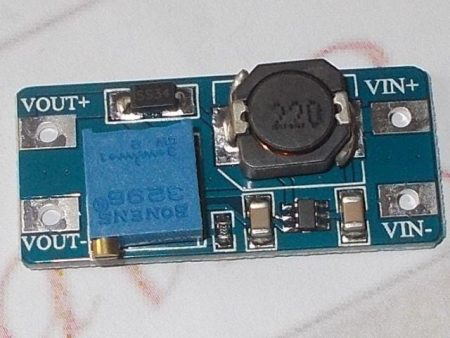

MT3608 (2A, DC‑DC step‑up tápmodul) – állítható boost konverter (2-24 V bemenet, max. 28V kimenet)

Leírás

Az MT3608 2 A DC‑DC step‑up tápmodul egy apró, hatékony feszültségnövelő (boost) táp, amely kis bemeneti feszültséget akár 28 V‑ra is képes feltornázni. Legfőbb előnyei: kompakt méret, állítható feszültség, megbízhatóság, és max. 2 A kimeneti áram. Ideális megoldás például akkumulátorról működő projektekhez, ahol magasabb feszültségre van szükség.

A modul központi eleme az MT3608 IC, egy 6‑tűs SOT‑23‑6 tokban található, fix 1,2 MHz tranzisztoros DC‑DC léptető (boost) konverter. A magas frekvencia miatt kis méretű kondenzátorok és tekercsek használhatók, így a modul nagyon kompakt lehet. A trimmer potenciométerrel a kimeneti feszültség fokozatosan, precízen beállítható (25 fordulatos változat is elérhető). A modul tartalmaz beépített védelmi funkciókat: alacsony bemeneti feszültség miatti zárolás (UVLO), túláram- és hővédelem).

Hol használható?

• Akkumulátorról táplált kis eszközök tápellátása (pl. Li‑ion cella -> 12–24 V)
• LED‑szalagok, fények, világítási projektek feszültségnövelése
• Szenzorok, mikrokontrolleres board-ok (Arduino, ESP, Raspberry Pi) vezérlése magas feszültséggel
• Mobil, hordozható készülékek, prototípusok, maker-projektek
• Kis motorok, szervók, aktuátorok tápellátása, ahol több feszültség szükséges

Az MT3608-et sok hobbista és professzionális felhasználó sikerrel alkalmazza Arduino, ESP és Raspberry Pi rendszerek mellett. A beépített védelmek, valamint a nagyon jó hatásfok (akár 93 %, típ. 97 %) garancia a megbízható működésre. A kompakt méretének köszönhetően könnyen integrálható akár kis helyekre is.

A tápellátó modul a MT3608 DC-DC step-up szabályzó köré épült típuskapcsolás. A kimenet +Vin…28V állítható, max. 2A folyamatos terhelés mellett (teljesítménydisszipáción belül).
Fontos! A chip és az áramkör nem rendelkezik hőmegfutás-védelemmel, fordított polaritás elleni védelemmel!
Tipp: a kimeneti hullámosság a határterhelésen megnőhet. Javasolt a kimenetre 0.5A terhelés felett 47…470 uF kondenzátort tenni. Ha a táplált elektronikában zavaró a kapcsolóüzemű táp frekvenciája, akkor soros fojtótekercs beépítése szükséges a kimeneti VOut+ és a megtáplált elektronika közé.

Alapjellemzők

• Bemeneti feszültség: 2 V – 24 V DC
• Kimeneti feszültség: 5 V – 28 V DC (állítható)
• Szabályzó: Step-Up (Nem leválasztott ki/bemenet!)
• Maximális kimeneti áram: 2 A (impulzus) / 1A (folyamatos)
• Hatásfok: akár 93 % (típ.), elméleti max. 97 %
• Kapcsolási frekvencia: 1,2 MHz
• Méret: kb. 36 × 17 × 6 mm
• Beépített védelem: alacsony bemeneti feszültség-zárolás, túláram-védelem, hővédelem
• Állítási mód: 25 fordulatos trimmer potenciométer
• Tok: MT3608 IC 6‑tűs SOT‑23‑6
• További jellemző: ~80 mΩ belső MOSFET, PFM mód kis terhelésnél, soft‑start funkció

Dokumentumok

• MT3608 datasheet PDF [Olimex]
• MT3608 kapcsolási rajz és tipikus felhasználás [UTMEL]
• MT3608 szabályozó modul (StepUp)

Csomag

• 1x szabályzó.
