GY-273 (HMC5883L) háromtengelyes magnetométer (mágnesesség/iránytű) szenzor

Leírás

A GY‑273 modul egy precíziós háromtengelyes mágneses térerő-érzékelő, amely a Honeywell HMC5883L chipre épül. Ez a szenzor valódi anisotróp magnetorezisztív (AMR) technológiát alkalmaz, amivel ±8 Gauss tartományban képes mérni a mágneses mező intenzitását. A chip belső 12 bites A/D konvertere akár 160 Hz mintavételi gyakoriságot is lehetővé tesz, így a modul pontos iránytűként is használható.

A belső Set/Reset tekercsek biztosítják az automatikus degausszálást (térerő nullázást) és az automatikus offset‑kompenzációt. Ezek révén hosszabb távon is stabil és valós abszolút értékeket szolgáltat – nem szükséges folyamatos kalibrálás.

A modul I²C interfészen kommunikál, jellemző címe 0x1E. Ez kulcsfontosságú: a valódi Honeywell chip ezzel azonosítható, míg a piacon elterjedt klónok (pl. QMC5883L) eltérő (0x0D / 0x2C) címet használnak. A valódi Honeywell chipes verzió „L 5883” felirattal azonosítható – ez megtalálható a tokozáson!

Kompatibilitás és tápellátás

A GY‑273 modul 3–5 V tápfeszültséget fogad, így egyaránt kompatibilis 3,3 V‑os és 5 V‑os mikrokontroller rendszerekkel – például Arduino UNO, Mega, ESP8266, ESP32 és STM32 platformokkal. A modulon található pull-up ellenállások az SDA és SCL vonalakon biztosítják a megbízható I²C kommunikációt.

A panel mérete kompakt (kb. 18 × 14 mm), két furattal rendelkezik a stabil rögzítéshez.

Fő előnyök

• Valódi HMC5883L chip: nem klón, nem utánzat
• Háromtengelyes mágneses térerőmérés ±8 Gauss tartományban
• Automatikus offset- és driftkompenzáció
• Pontosság: akár 1–2° (iránytűként)
• Széles tápfeszültség-tartomány: 3–5 V
• Teljes I²C kompatibilitás: 100–400 kHz

Műszaki jellemzők

• Érzékelő chip: Honeywell HMC5883L
• Modul tápfeszültség: 3–5 V
• Kommunikáció: I²C busz (cím: 0x1E)
• Mérési tartomány: ±8 Gauss (±800 µT)
• ADC felbontás: 12 bit
• Mintavételi sebesség: 0,75–160 Hz
• Tipikus áramfelvétel: ~100 µA
• Működési hőmérséklet: –30 °C … +85 °C
• Méretek: kb. 18 mm × 14 mm
• Kimenetek: VCC, GND, SDA, SCL, DRDY

Csatlakozó

• 1 – Vcc (3.3…5V)
• 2 – GND,
• 3 – SCL,
• 4 – SDA,
• 5 – DRDY (Data Ready).

Dokumentáció

• Arduino mintakód, kapcsolási rajz, adatlap (GY-271/HM5883L)
• HMC5883L adatlap (PDF) [Honeywell]
• Arduino interfész példa és címvizsgálat [mischianti.org]
• GY-273 modul technikai dokumentáció (PDF) [Robu]
• használati útmutató [ElectronicWings]

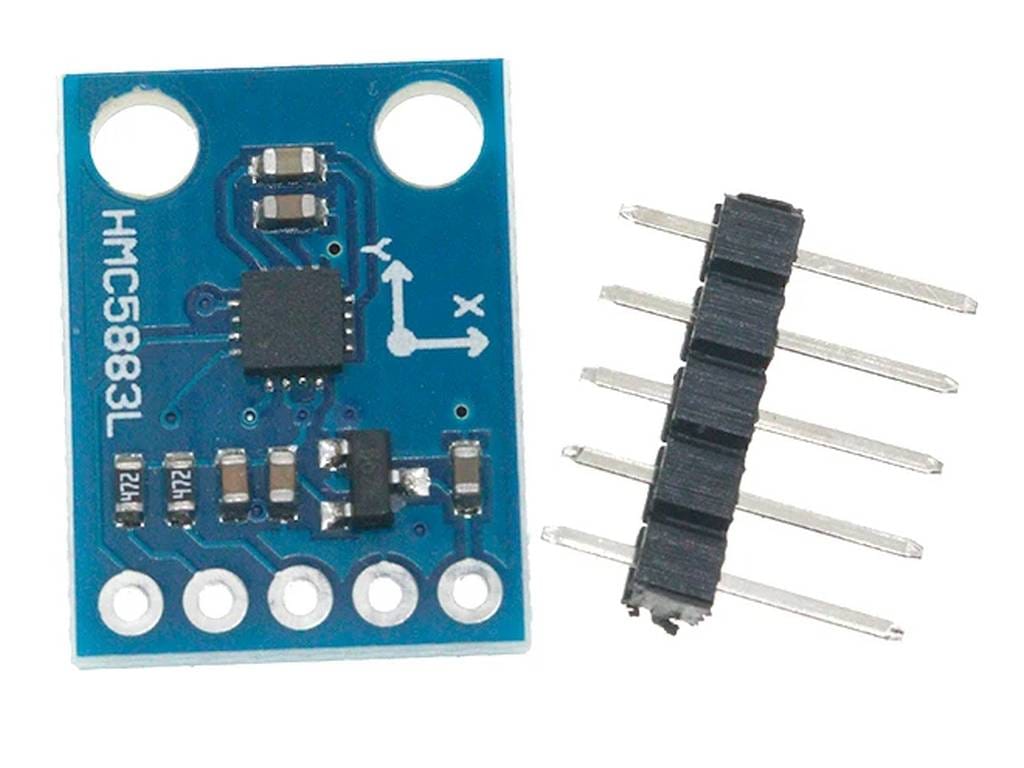

Csomag tartalma

• 1 db GY‑273 modul valódi Honeywell HMC5883L chippel
• 1 db tüskesor (forrasztható)
