Leírás

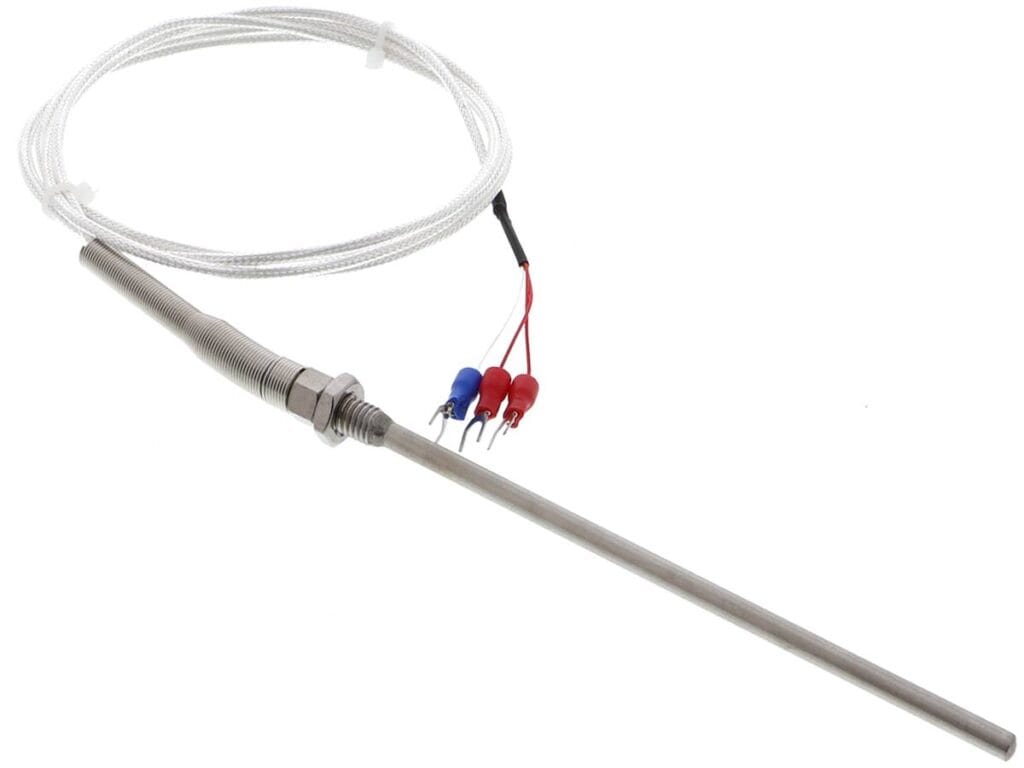

Ez a Pt100 típusú, ipari minőségű ellenállásos hőmérő szonda ideális választás, ha megbízható, tartós és pontos hőmérsékletmérésre van szükség szabályozástechnikai vagy felügyeleti célokra. A 3-vezetékes (3-wire) kialakítás és az M8-as rögzítőmenet stabil beépítést és alacsony hibahatárt biztosít, míg a 200 mm-es rozsdamentes szonda mélyre hatoló mérést tesz lehetővé csővezetékekben, folyadéktartályokban vagy hőtechnikai berendezésekben. A 2 méteres kábel a legtöbb beépítési környezethez elegendő hosszúságot biztosít, miközben nem torzítja a mérést.
Ez az érzékelő ideálisan alkalmazható ipari folyamatokban, mikrokontrolleres rendszerekben és automatizált hőszabályzási rendszerekben, ahol a hőmérséklet értéke kiemelt fontosságú.
Működési elv
A PT100 érzékelők működési elve az elektromos ellenállás és a hőmérséklet közti lineáris kapcsolat elvén alapul. A platina alapanyag 0 °C-on pontosan 100 Ω ellenállást mutat, ami a hőmérséklet emelkedésével arányosan növekszik. A 3-vezetékes csatlakoztatás célja az, hogy kompenzálja a kábelvezetékek saját ellenállását, így a mérési hibák jelentősen csökkenthetők hosszabb kábelezés esetén is.
A robusztus rozsdamentes acél mérőtest (200 mm hosszú, 6 mm átmérővel) védelmet nyújt a mechanikai és hőhatások ellen, így tartósan is képes pontos mérést biztosítani. A menet (M8x1) egyszerűen beépíthető szabványos gépészeti furatokba vagy rögzítőelemekbe. A szenzorhoz 2 méteres, árnyékolt, hőálló kábel tartozik, amely gyárilag rögzített, ipari szabványnak megfelelő színkódolással.
Felhasználás
- Ipari kazánok, csővezetékek hőmérséklet-figyelése
- Vegyi anyagokat vagy folyadékokat tartalmazó tartályok mérése
- Hőkamrák, laboratóriumi eszközök és kemencék ellenőrzése
- Napkollektor-vezérlés és hőcserélők felügyelete
- Mikrokontrolleres automatizálási rendszerek (pl. ESP32, Arduino, PLC)
- Fűtési rendszerek visszacsatolt szabályozása
- Hobbielektronikai vagy maker projektek, ahol nagy pontosságú hőmérés szükséges
A PT100 szenzor a legtöbb ipari és mikrokontrolleres rendszerrel kompatibilis, beleértve az Arduino-t, ESP32-t, STM32-t, vagy akár Raspberry Pi-t is, amennyiben a megfelelő RTD interfészt használjuk (pl. MAX31865 alapú modul).
A háromvezetékes kialakítás az ipari szabvány része, így a precíziós mérések mellett hosszú élettartamot is kínál a rendszer számára. A rozsdamentes acél tok és a megbízható gyári illesztések biztosítják, hogy a szonda nem csak laboratóriumi körülmények között, hanem valódi ipari felhasználás során is megállja a helyét.
Jellemzők
- Érzékelő típusa: PT100 (RTD – platina alapú)
- Mérési elv: ellenállás-változás hőmérsékletfüggően
- Bekötés: 3-vezetékes
- Menet: M8 x 1,0
- Szonda átmérő: ~5 mm
- Szonda hossz: ~200 mm
- Kábelhossz: 2 m
- Hőmérséklet tartomány: -200 °C … +450 °C
- Pontosság: IEC 60751
- Kábel típusa: hőálló szigetelés, ipari színkód
- Anyag: rozsdamentes acél érzékelőház
- Kompatibilitás: MAX31865, Arduino, ESP32, STM32, Raspberry Pi, PLC rendszerek
- Típus: WZP-187
Csomag
- 1x Pt100 érzékelő 2m / 200mm (3 vezetékes)
