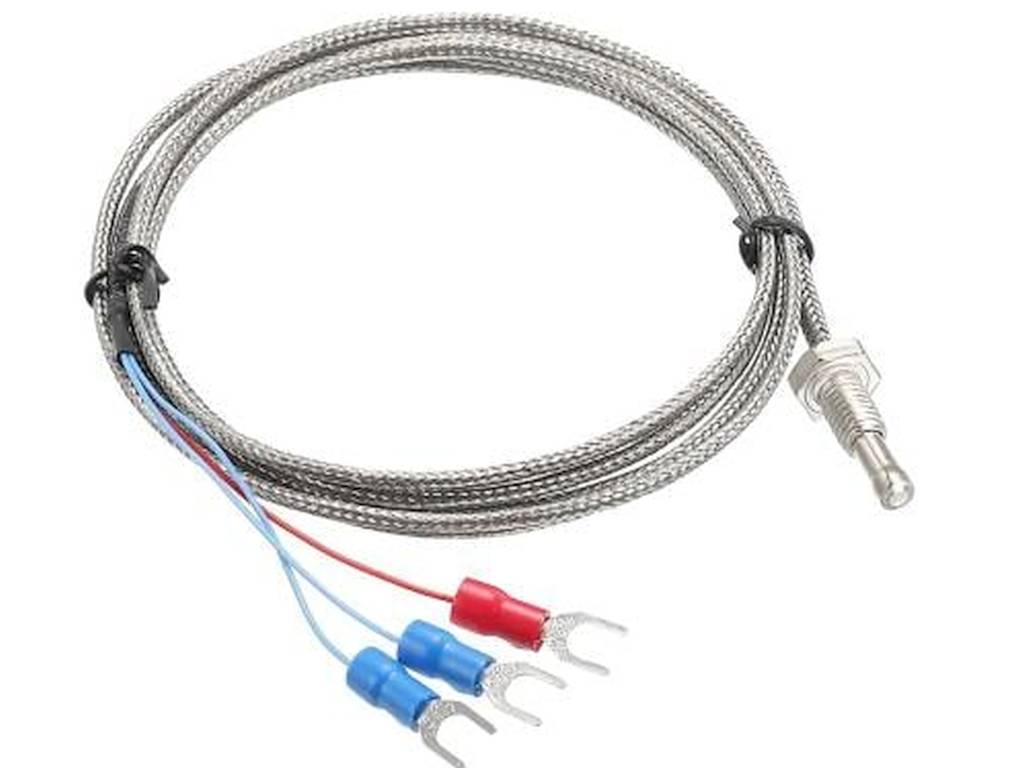

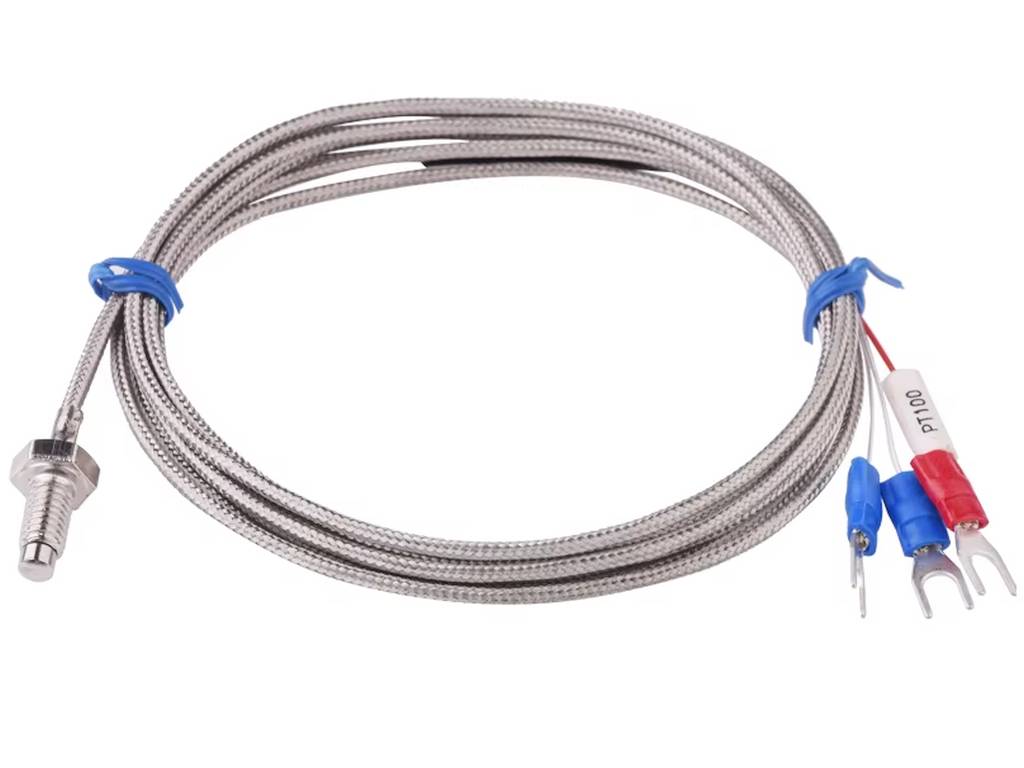

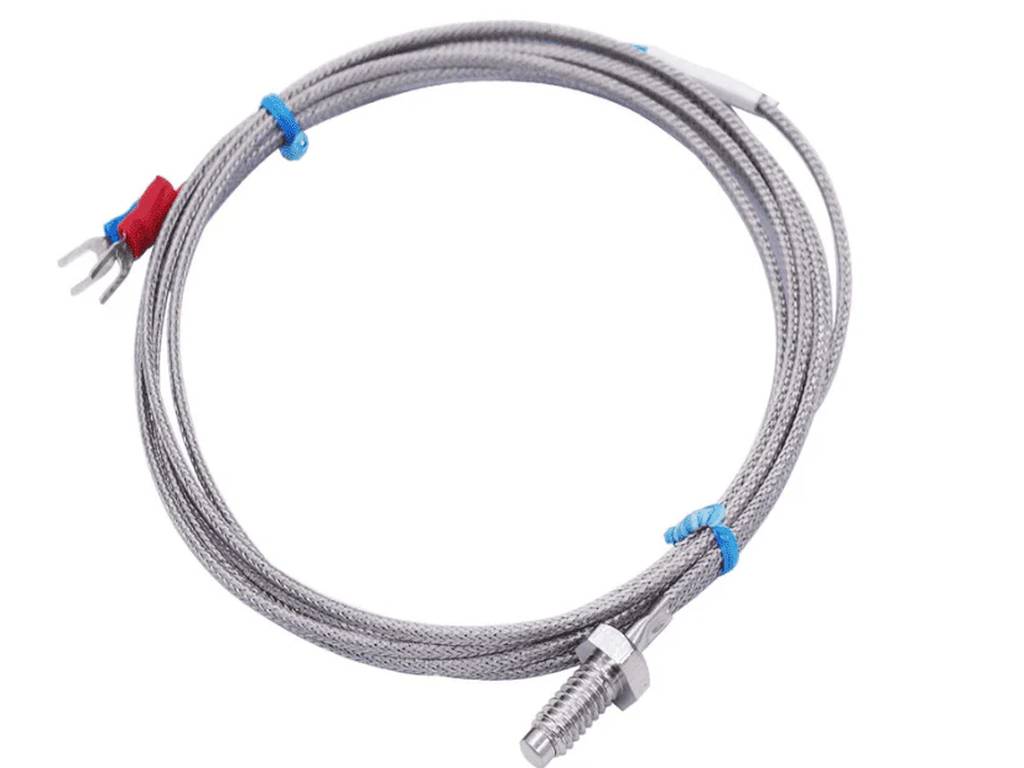

Pt100 hőmérő szenzor (1m, M6, -200 °C...+450 °C, 3-wire)

Name: Pt100 hőmérő szenzor (1m, M6, -200 °C…+450 °C, 3-wire)
Brand: Tavir
SKU: T78944
Price: 2450 HUF
Availability: InStock

Leírás

A Pt100 érzékelő (WZP-02) egy ipari kivitelű PT100 ellenállás‑hőmérséklet‑érzékelő, 1 méteres vezetékkel és M6 menetes rögzítéssel. Ez a konstrukció különösen alkalmas olyan alkalmazásokhoz, ahol megbízható, stabil és pontos hőmérséklet‑mérésre van szükség csőbe, kazánba, tartályba vagy gépbe való beszereléskor. A 3‑vezetékes kialakítás lehetővé teszi a vezeték‑ellenállás jellegű hibák csökkentését, így ipari körülmények között is stabil és reprodukálható mérést kapunk.

Elv

A PT100 egy ún. RTD (Resistance Temperature Detector) érzékelő: belső platinahuzal‑ellenállása a hőmérséklet emelkedésével arányosan változik. 0 °C-on 100 Ω az ellenállása – innen ered a „100” a nevében.
A mérés elvileg egyszerű: egy kis, állandó áramot (tipikusan ≈ 1 mA) küldenek át az érzékelőn, és az így kapott feszültségből – ismerve az ellenállás–hőmérséklet karakterisztikát (pl. a szabványos DIN IEC 60751 alapján) – számolják ki a hőmérsékletet.

A 3‑vezetékes bekötés lényege, hogy a vezetékek saját ellenállását kompenzálni lehessen – így a mérésnél csak az érzékelő ellenállása számít, nem a vezeték hossza vagy korrózió.
A szenzor háza ipari környezetre tervezett: rozsdamentes acél védőcső, amely védi a platina érzékelőt mechanikai sérüléstől, korróziótól vagy vegyi hatásoktól.

Felhasználás

Ez a Pt100 M6‑os, 1 m‑es érzékelő többféle környezetben és célra is jól használható, például:

Ipari folyamatmonitorozás – kazán, kemence, tartály vagy csővezeték hőmérséklet‑ellenőrzése.
HVAC rendszerekben (fűtés‑hűtés) – pontos hőmérséklet‑visszacsatolás radiátoroknál, puffertartálynál, hőcserélőknél.
Laboratóriumi vagy kutatási célú mérőrendszerek, ahol stabil, ismételhető hőmérséklet‑adatokra van szükség.
Automatizált vezérlések, PLC‑ vagy mikrovezérlő‑alapú rendszerek hőmérséklet‑vezérléséhez, adatgyűjtéshez.
Otthoni/kisüzemi rendszerek – például bojlerek, házi kazánok, akvárium/terrárium fűtésellenőrzése abban az esetben, ha megbízható, precíz mérés szükséges.

Strukturált műszaki jellemzők

Érzékelő típus: RTD – platina ellenállás‑hőmérő (Pt100)
Alapellenállás (0 °C): 100 Ω
Mérés elve: Ellenállás‑változás hőmérséklet függvényében (RTD).
Vezetékes csatlakozás: 3‑vezetékes kompenzált bekötés – a vezeték‑ellenállás hatását minimalizálja.
Rögzítés / menetes rész: M6 menet – csavaros szereléshez alkalmas ipari környezetben.
Vezeték hossza: 1 méter (gyárilag) – rugalmas bekötést tesz lehetővé.
Védőház / burkolat anyaga: Rozsdamentes acél (vasalható vegyi/korróziós környezethez, ipari alkalmazáshoz)
Üzemi hőmérséklet‑tartomány: -200 °C … +450 °C
Típus: WZP-02
Típus: Pt100
Hossz: 1m
Bevonat: PFTE (2)

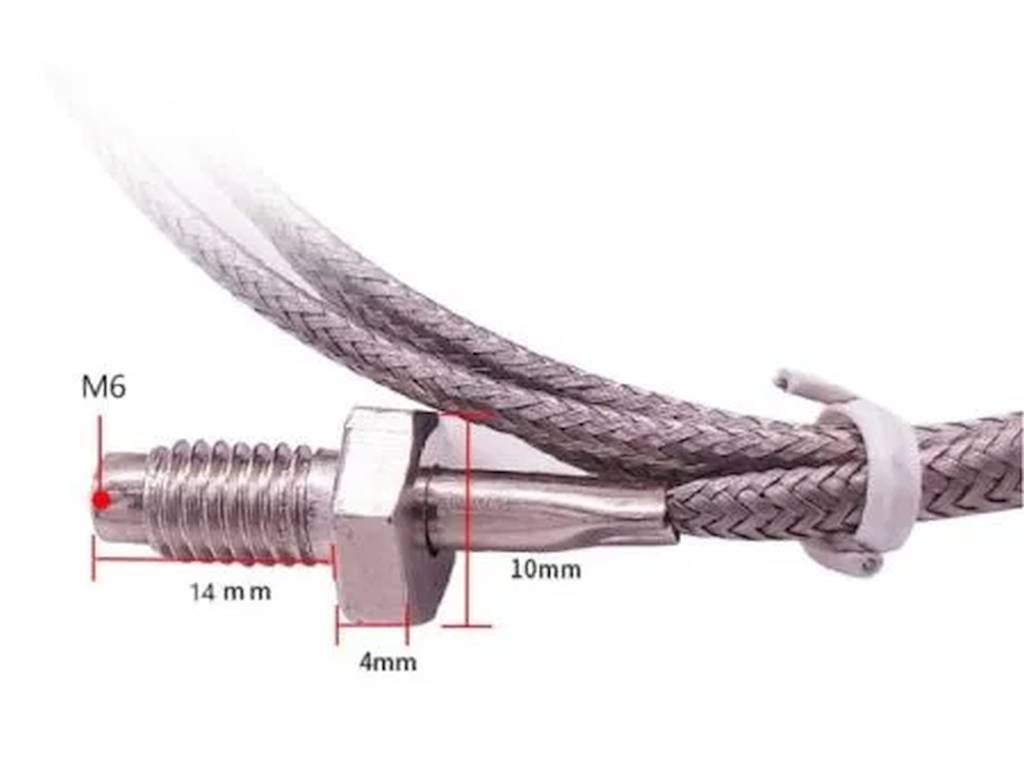

Védőtokozat: lásd a képen. (M6x14mm)

Csomag

1x Pt100 érzékelő 1m (3 vezetékes)

További információk

Tömeg	0,045 kg
Méretek	6 × 6 × 1 cm
Cikkszám	T78944
Szenzor	Hőmérséklet
Protokoll	Analog

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„Pt100 hőmérő szenzor (1m, M6, -200 °C…+450 °C, 3-wire)” értékelése elsőként

Kérdés: Mire való a Pt100 hőmérséklet-érzékelő, és miért használják ipari alkalmazásokban?
Válasz: A Pt100 hőmérséklet-érzékelő egy platinából készült RTD (Resistance Temperature Detector), amely az ellenállás változását használja a hőmérséklet meghatározására. A "100" azt jelenti, hogy 0 °C-on pontosan 100 ohm az ellenállása. Nagy előnye a kiváló pontosság és stabilitás, ezért széles körben használják ipari rendszerekben, ahol megbízható és reprodukálható hőmérséklet-adatokra van szükség, például automatizálásban, folyamatirányításban, laboratóriumokban és HVAC rendszerekben.

Kérdés: Mi az előnye a 3‑vezetékes kialakításnak a Pt100 szenzor esetében?
Válasz: A 3-wire Pt100 kialakítás jelentős előnyt biztosít a hagyományos 2-vezetékeshez képest. Ebben a konfigurációban a mérőrendszer képes kompenzálni a kábel hossza és a csatlakozók által okozott ellenállást. Ez különösen fontos, ha hosszabb kábel (például 1 méter vagy több) van használatban, mert az okozott hőmérséklet-eltérés akár több Celsius-fok is lehetne. A 3-vezetékes kivitel tehát pontosabb mérést és stabilabb adatokat eredményez, amit ipari automatizálási rendszerek is elvárnak.

Kérdés: Miért előnyös az M6 menetes kivitel a Pt100 szenzor esetében?
Válasz: Az M6 menet lehetővé teszi a Pt100 érzékelő egyszerű és stabil mechanikai rögzítését különféle gépekhez, mérőcellákhoz, fűtőtestekhez, vagy hőcsövekhez. Ez a kialakítás különösen előnyös ipari környezetben, ahol fontos a gyors és stabil szerelés, valamint a rezgésállóság. Az M6-os méret egy univerzálisan használt menetfajta, így széleskörű kompatibilitást biztosít szabványos rögzítési pontokkal és adapterekkel.

Kérdés: Milyen jellemző hőmérsékleti tartományban használható a Pt100 1 méteres szenzor?
Válasz: A Pt100 érzékelők általánosan használt hőmérsékleti tartománya −50 °C és +500 °C között van, de bizonyos kialakítások akár −200 °C és +850 °C között is használhatók. Az 1 méteres kábel nem befolyásolja érdemben a hőmérsékleti tartományt, azonban fontos figyelembe venni a kábel és szigetelés hőállóságát is. Ez a modell M6 menetes csatlakozással ipari hőmérsékletméréshez is alkalmas, például csövekben, melegítő rendszerekben vagy gőzös környezetben.

Kérdés: Használható-e ez a Pt100 típus Arduino vagy PLC alapú rendszerekhez?
Válasz: Igen, a 3-vezetékes Pt100 szenzor kompatibilis mikrovezérlőkkel (pl. Arduino, ESP32) és ipari PLC rendszerekkel, amennyiben rendelkeznek megfelelő ADC (analóg-digitális átalakító) bemenettel, vagy használunk hozzá dedikált hőmérséklet mérő IC-t, mint például az MAX31865. A pontos méréshez a 3-vezetékes kompenzációval rendelkező áramkörök ajánlottak.
