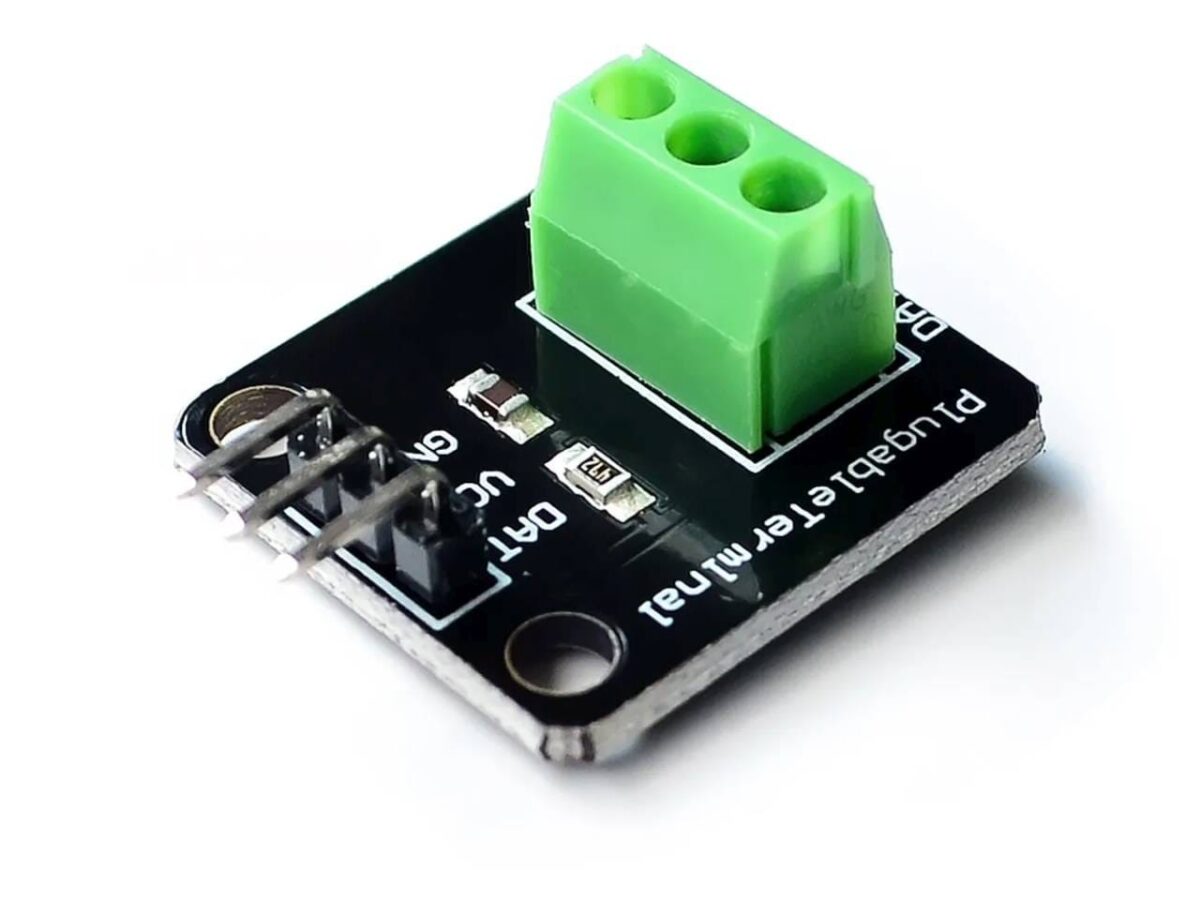

DS18B20 digitális hőmérséklet-érzékelő termináladapter

Leírás

A DS18B20 terminál adapter egy műszaki csatlakoztató egység a DS18B20 típusú digitális hőmérséklet-érzékelők rendszerbe illesztéséhez. A terminál adapter a 1-Wire kommunikációt használó érzékelő fizikai és elektromos bekötését egyszerűsíti prototípusokban és fejlesztőpanelek esetén. A terminál adapter a hőmérő modult a fejlesztőplatformhoz köti anélkül, hogy önálló mérőegységként funkcionálna. A terminál adapter használata alapvető mikrovezérlős ismereteket feltételez, ugyanakkor dokumentált környezetben hobbi és mérnöki projektekben is alkalmazható.

Működés

A terminál adapter egy előre bekábelezett csatlakozó, amely a DS18B20 szenzor három kivezetését hozza ki külön vezetékekre: DATA, VCC és GND. A DS18B20 szenzor 1-Wire digitális protokollt használ, így a DATA vonalon történik az adatkommunikáció a vezérlő felé. A terminál adapter nem tartalmaz aktív elektronikát, a 1-Wire busz megfelelő működéséhez külső 4,7 kΩ pull-up ellenállást kell alkalmazni a DATA vonalon.

A terminál adapter 3,3 V és 5 V feszültségű rendszerekhez is illeszthető, így kompatibilis a tipikus mikrovezérlő platformokkal. A terminál adapter nem ideális olyan alkalmazásokhoz, ahol önmagában kell hőmérséklet-mérési eredményt adnia anélkül, hogy a DS18B20 szenzor csatlakoztatva lenne.

Felhasználás

• Arduino alapú hőmérséklet-adatgyűjtő rendszer bekötése
• Raspberry Pi-hez csatlakoztatott kültéri hőmérséklet-monitor prototípus
• ESP32 alapú IoT hőmérséklet szenzor modul
• Breadboard tesztelés 1-Wire szenzorokkal
• Oktatási célú mérnöki kísérletek 1-Wire buszokkal

A terminál adapter dokumentált kompatibilitással rendelkezik a DS18B20 típusú digitális hőmérséklet-érzékelővel. A vezetékek egyértelmű jelölése (DATA, VCC, GND) csökkenti a hibás bekötés kockázatát. A DS18B20 szenzor Arduino és Raspberry Pi környezetben széles körben támogatott, és számos példakód áll rendelkezésre ezekhez a platformokhoz.

Jellemzők

• Termék: DS18B20 terminál adapter
• Funkció: csatlakozó egység DS18B20 hőmérséklet-érzékelőhöz
• Kommunikáció: 1-Wire digitális
• Tápfeszültség: 3,3 V … 5 V
• Kivezetések: DATA, VCC, GND
• Alkalmazási környezet: mikrovezérlős rendszerek, prototípus panelek
• Kompatibilis platformok: Arduino, Raspberry Pi, ESP sorozat
• Pull-up ellenállás: tartalmazza (4.7 kohm)

Dokumentáció

• DS18B20 alkalmazási minták [TavIR]
• DS18B20 Arduino könyvtár: egyszerű, beépített címke és több érzékelő kezelése [Github] – Arduino keretrendszerbe beépítve

Csomag

• 1x DS18B20 terminál adapter
• 1x bekötő (3 vezetéskes DuPont)
