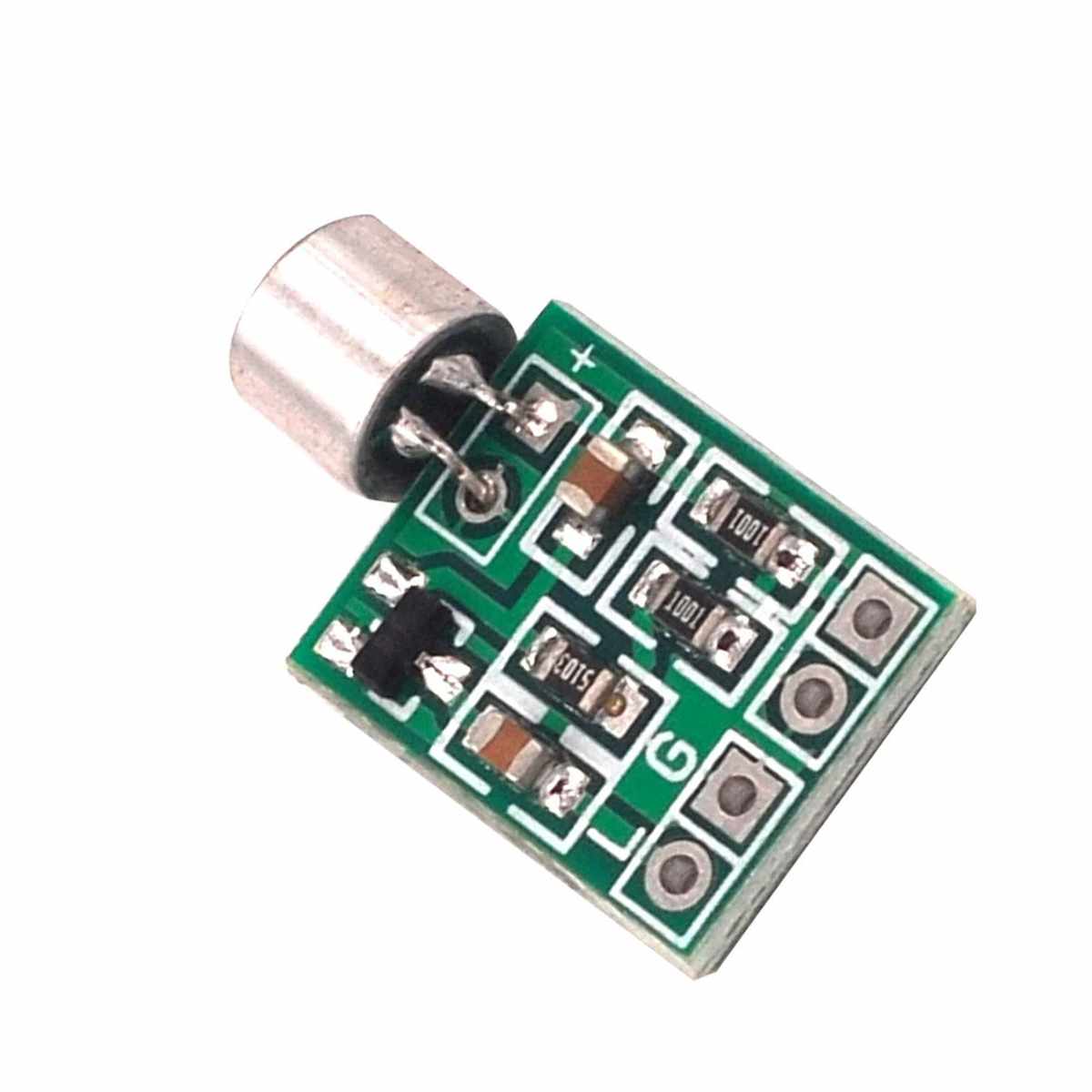

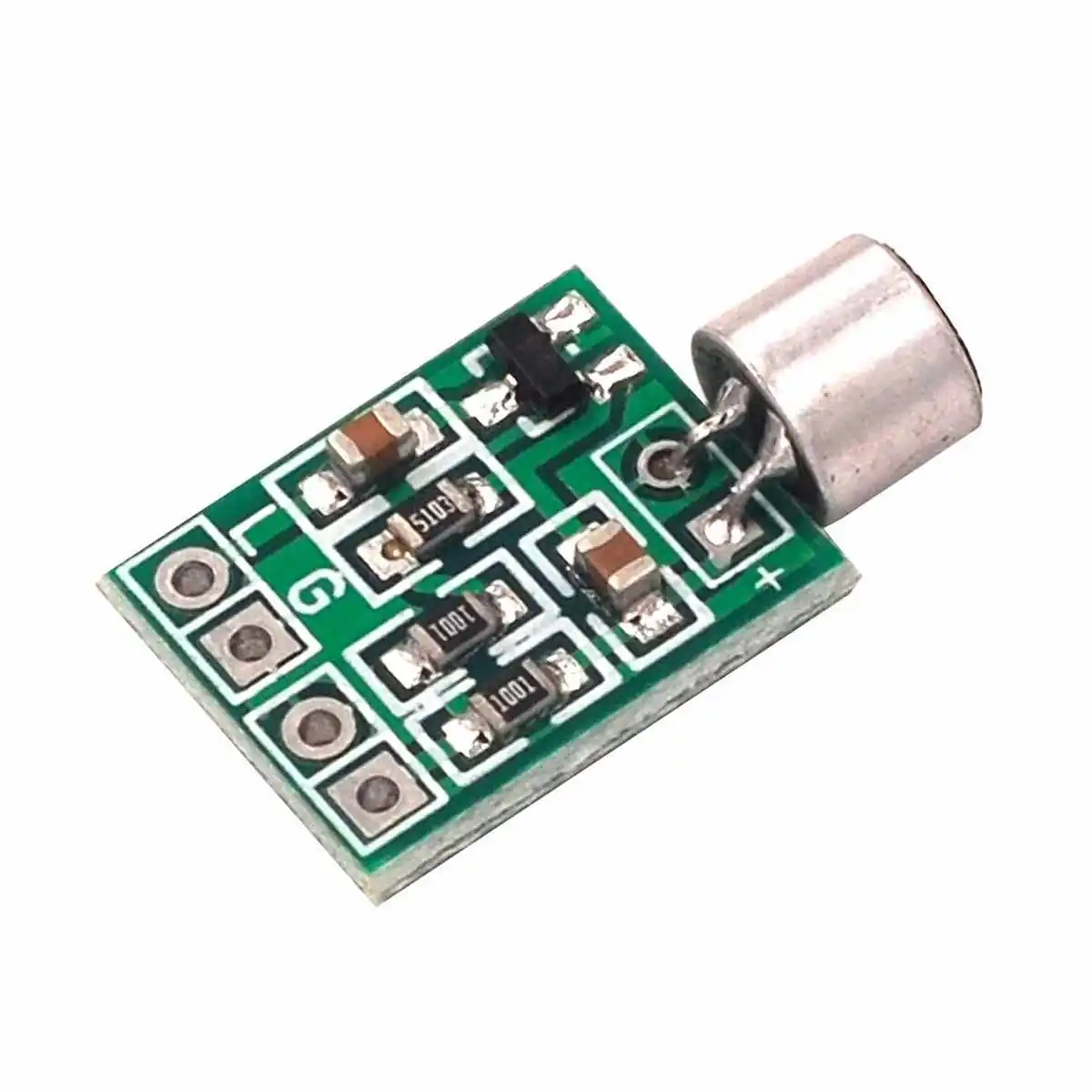

Mini elektret mikrofon és előerősítő modul (2.5-9.0V)

Kérdés: Mire való ez a mini mikrofon előerősítő modul, és miben más, mint egy sima mikrofon?
Válasz: Ez a mini mikrofon előerősítő modul arra való, hogy a beépített elektret mikrofon nagyon gyenge hangjelét használhatóbb szintre erősítse. A mikrofon önmagában csak apró elektromos jelet ad, amit sok erősítő, aktív hangfal, számítógép vonalbemenet vagy további elektronika közvetlenül nem tud megfelelően feldolgozni. Az előerősítő feladata az, hogy a beszédet, tapsot, környezeti zajt vagy más hangokat felerősítse, így a jel könnyebben továbbítható vagy feldolgozható.

Kérdés: Kinek lehet jó választás ez az apró mikrofonerősítő panel?
Válasz: Jó választás lehet hobbi elektronikai projektekhez, egyszerű hangérzékeléshez, barkács audio próbákhoz, kísérletezéshez és oktatási célra is. Laikusoknak azért előnyös, mert kicsi, olcsó, és nem kell rögtön teljes mikrofon-előfok tervezésével kezdeni. Használható például hangvezérelt kapcsolásoknál, egyszerű lehallgatási demonstrációknál, beszéd- vagy zajérzékelésnél, illetve olyan projektekben, ahol a hangot egy másik modul vagy erősítő felé kell továbbadni.

Kérdés: Milyen tápfeszültséggel működik, és miért fontos ezt betartani?
Válasz: Az ilyen típusú mini mikrofon audio erősítő modul DC 2,5–9 V tartományban működik. Ez azért fontos, mert túl alacsony feszültségnél gyenge lehet a kimeneti jel, túl magas feszültségnél pedig megnőhet a zaj, a torzítás vagy akár a meghibásodás kockázata. Kezdőknek praktikus stabil, tiszta egyenfeszültségről használni, például elemmel vagy jól szűrt tápegységgel, mert a zajos táp azonnal hallható búgást, sercegést vagy instabil működést okozhat.

Kérdés: Közvetlenül ráköthetem hangszóróra, aktív hangfalra vagy számítógépre?
Válasz: Közvetlen hangszóró-meghajtásra általában nem ez a modul való, mert ez elsősorban előerősítő, nem végfok. Vagyis a kimenő jel megerősített hangfrekvenciás jel, de nem feltétlenül elegendő egy passzív hangszóró meghajtására. Aktív hangfal, külön audio erősítő bemenete, felvevőmodul vagy számítógép audio bemenete felé már sokkal inkább alkalmas lehet. Ha hangszórót is szeretnél meghajtani, a mikrofon előerősítő után külön hangerősítő fokozatot is érdemes használni.

Kérdés: Hogyan kapcsolódik az egytranzisztoros mikrofon előerősítőhöz, és melyik a jobb megoldás kezdőknek?
Válasz: Az egytranzisztoros mikrofon előerősítő ugyanazt az alapfeladatot látja el: a mikrofon gyenge jelét felerősíti. A különbség az, hogy ott az alkatrészeket neked kell összeépíteni, itt pedig egy kész, miniatűr panelen már össze van rakva a mikrofon és az erősítő áramkör. Kezdőknek a kész modul gyorsabb sikerélményt ad, mert kevesebb a hibalehetőség. Az egytranzisztoros előerősítő viszont kiváló tanulóprojekt, mert jól megmutatja a csatolókondenzátor, az előfeszítés, a tranzisztoros erősítés és a zajszűrés szerepét.

Kérdés: Mire kell figyelni a bekötésnél, hogy elsőre is működjön?
Válasz: A legfontosabb a helyes polaritás, vagyis hogy a táp pozitív és negatív pontja ne legyen felcserélve. Emellett figyelni kell arra, hogy a kimenetet megfelelő bemenetre csatlakoztasd, ne pedig közvetlen nagy terhelésre. Rövid vezetékekkel, közös földeléssel és stabil táplálással kisebb lesz a brumm és a zaj. Ha a modul után másik erősítőfokozat következik, akkor érdemes fokozatosan tesztelni: először csak a tápot, utána a kimeneti jelet, végül a teljes láncot.

Kérdés: Miért lehet halk, zajos vagy torz a hang, még akkor is, ha látszólag minden be van kötve?
Válasz: A leggyakoribb ok a zajos tápellátás, a rossz földelés, a túl hosszú vezeték, a hibás csatlakozás vagy az, hogy a modul túl erős hangot kap túl közelről. A mikrofon előerősítő érzékeny áramkör, ezért a tápfeszültség minősége és a bekötés rendezettsége sokat számít. Torzítás akkor is felléphet, ha a következő fokozat bemenete túlérzékeny, vagy ha a modul kimenetét nem megfelelő helyre kötöd. Laikusoknak jó módszer, ha először csendes környezetben, rövid vezetékkel, egyszerű tesztelési elrendezésben próbálják ki.

Kérdés: Milyen gyakorlati projektekhez használható ez a mikrofon erősítő modul?
Válasz: Használható például hangérzékelős kapcsolásokhoz, egyszerű hangfigyelő egységekhez, beszédkiemeléshez, oktatási kísérletekhez, robotikai zajérzékeléshez, számítógépes audio bemenet előkészítéséhez vagy DIY hangfelvevő projektekhez. Nem laborpontosságú mérőmikrofon-előfok, hanem inkább egy kompakt, általános célú mikrofon erősítő megoldás. Olyan helyeken praktikus, ahol kis méret, gyors bekötés és alapvető hangfelerősítés a cél.

Kérdés: Használható Arduino, ESP32 vagy más mikrokontroller mellett is?
Válasz: Igen, de fontos megérteni, hogy ez alapvetően analóg hangjelet ad. Ez azt jelenti, hogy mikrokontrollerrel csak akkor használható jól, ha az adott projekt az analóg jel nagyságát, változását vagy valamilyen egyszerű hangjellemzőt akar figyelni. Teljes értékű digitális hangfeldolgozáshoz általában további illesztés, mintavételezés vagy speciális mikrofonmodul szükséges. Egyszerű zajszint-figyeléshez, hangra reagáló logikához vagy kísérleti audio bemenethez viszont jól jöhet.

Kérdés: Alkalmas ez profi mikrofon-előfok helyett, például podcasthez vagy komoly felvételhez?
Válasz: Általában nem ez a legjobb választás professzionális felvételhez. Egy ilyen mini mikrofon előerősítő modul fő előnye a kis méret, az egyszerűség és az alacsony ár, nem pedig a stúdióminőség. Podcasthez, igényes beszédfelvételhez vagy zajszegény audio lánchoz általában jobb egy dedikált, alacsony zajú mikrofon-előfok, megfelelő szűréssel és szabályozható erősítéssel. Tanulásra, tesztelésre és egyszerű DIY célokra viszont kifejezetten hasznos.

Kérdés: Hol találok további útmutatókat a témában?
Válasz: További alapozó és barkácselektronikai útmutatókat itt érdemes keresni: Hang és a mögöttes tartalmak. Ez jó kiindulópont lehet azoknak is, akik most ismerkednek a mikrofon előerősítő, audio jelfeldolgozás, tápellátás és egyszerű analóg áramkörök világával.
