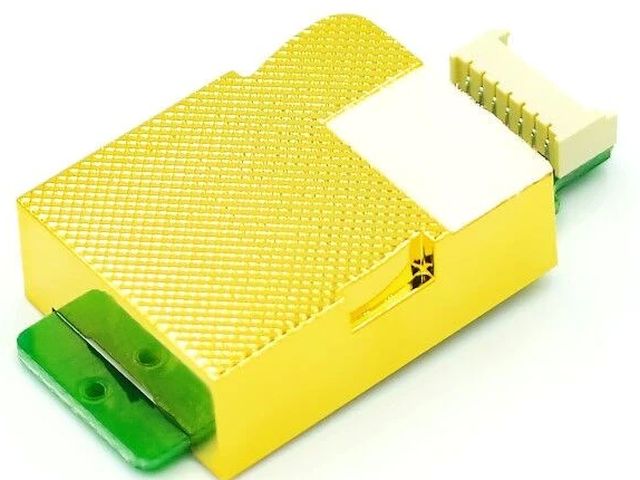

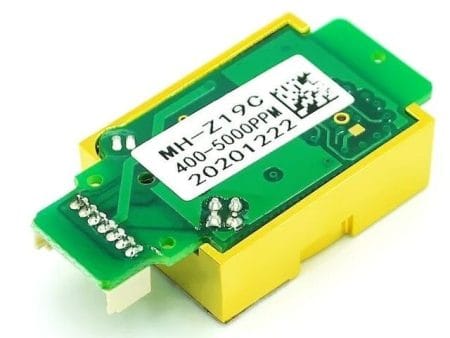

MH-Z19C szén-dioxid (CO2) szenzor modul

Leírás

Az MH-Z19C szén-dioxid-gázérzékelő (a továbbiakban: érzékelő) egy általános célú intelligens kisméretű érzékelő, amely nem diszperzív infravörös (NDIR) elvet alkalmaz a levegőben lévő CO₂ jelenlétének kimutatására. Az infravörös elnyelés alapú CO₂ mérés keresztérzékenysége kicsi – igen jó a szelektivitása. Az érzékelő egy nagy teljesítményű érzékelő, amely ötvözi az kiforrott infravörös abszorpciós gáz detektálási technológiát.

Jellemzők

• beépített hőmérséklet-kompenzáció;
• soros és analóg/PWM kimenettel is rendelkezik
• Modellazonosító: MH-Z19C
• Gázérzékelés: Szén-dioxid (CO₂)
• Tápfeszültség: 5V +/- 0,1VDC
• Áramfelvétel: <20mA (@ 5V tápegység) [de csúcsáram: 150 mA (@ 5V táp)]
• Interface szint: 3,3 V (5 V kompatibilis; LVTTL)
• Mérési tartomány: 0 ~ 2000ppm választható a tartományon belül
• Kimeneti jel: soros (UART) (TTL szint 3,3 V) / PWM Analóg kimenet (DAC) (alapértelmezett: 0,4 ~ 2 V) (0 ~ 3 V tartomány konfigurálható)
• Mintavételi idő: 1sec
• Bemelegedési idő: 2,5 perc
• Válaszidő: T90 <120s
• Üzemi hőmérséklet: 0 ～ 50 °C
• Működési páratartalom: 0–95% relatív páratartalom (nem kondenzáló)
• Súly: 5g
• Élettartam folyamatos használat esetén:> 5 év
• Alkalmazási minták
• HVAC hűtőberendezések
• Levegőminőség-ellenőrző berendezések
• Friss levegő rendszerek
• Légtisztító berendezések
• Okos otthon

Kivezetések

• 1: HD (kézi kalibrálás mód (lsd. adatlap))

• 2: Analóg kimenet Vo
• 3: Negatív tápegység (GND)
• 4: Pozitív tápfeszültség (Vin)
• 5: UART (RXD) TTL szintű adatbevitel
• 6: UART (TXD) TTL szintű adatkimenet
• 7: PWM

Dokumentáció

• HM-Z19C szenzor

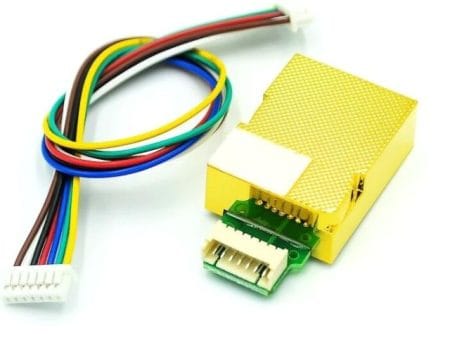

Csomag

• 1x MH-Z19C modul
• 1x bekötőkábel
