Leírás

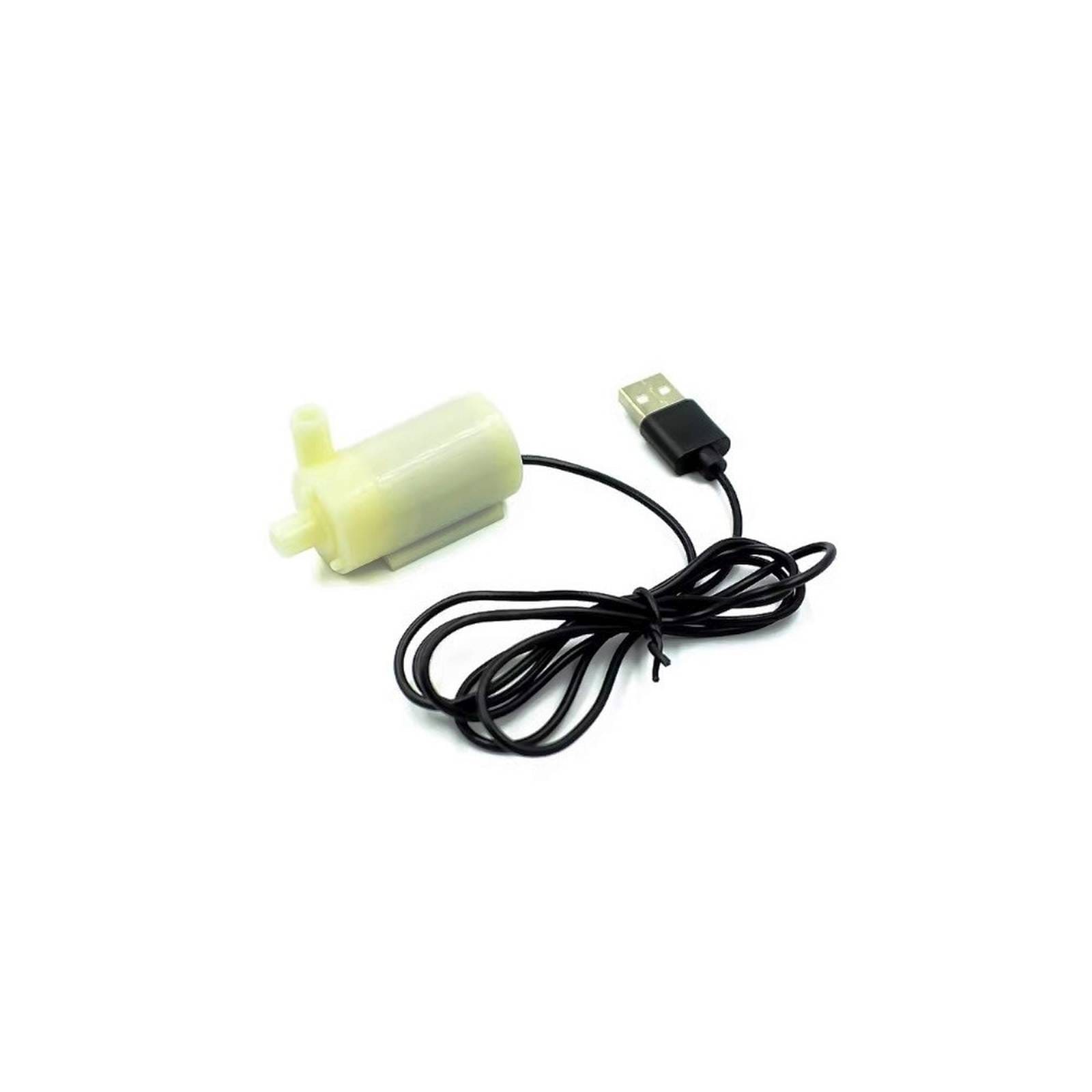

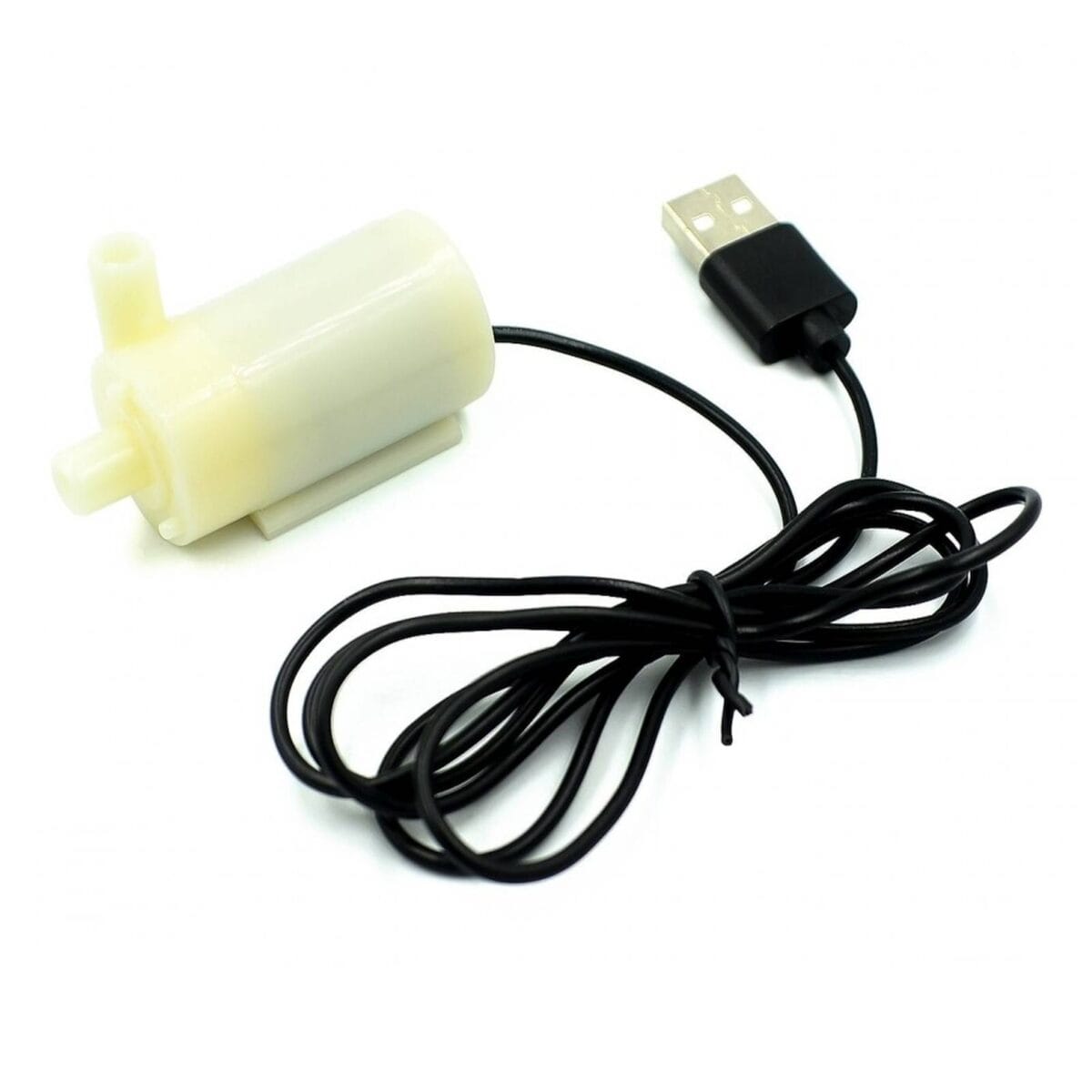

Egy kis tartályból kell átmozgatni a vizet, pár másodpercre elindítani egy öntözőkört, vagy csak szeretnéd megkeringetni a folyadékot egy próbapadon. A Szivattyú (keringtető, mini, csőcsatlakozó, USB) az ilyen kisebb feladatokhoz való. USB-A csatlakozóról kap tápot, a be- és kimenetére pedig cső köthető, így egyszerűen beilleszthető egy kisebb folyadékkörbe.
A megadott tápfeszültség 3-5 V DC, USB-ről a gyakorlatban 5 V-tal használható. A névleges áramfelvétel körülbelül 100 mA. A folyadékszállítás 1,2-1,6 l/perc, ami körülbelül 72-96 l/óra. Ezt inkább kiindulási adatként kezeld: hosszú vagy keskeny cső, több könyök és nagyobb szintkülönbség mellett a tényleges vízhozam csökken.
A két csőcsonk miatt a folyadék útja rendezhető, nem csak a kifolyó oldalra lehet tömlőt tenni. A pontos csonkátmérő ~6mm, ezért meglévő csőrendszerhez ne csak fénykép alapján méretezz.
A Szivattyú (keringtető, mini, csőcsatlakozó, USB) merülő kivitelként szerepel. Első indításnál legyen folyadék a bemeneti oldalon, szárazon járatni pedig ne hagyd.
Így építsd be…
Önálló használatnál nincs sok tennivaló. A csöveket felhúzod a csonkokra, a szivattyút a folyadékhoz megfelelő helyre teszed, majd az USB-A dugót 5 V-os USB tápegységre kapcsolod.
Automatizált öntözésnél vagy mikrokontrolleres kísérletnél már másképp néz ki a bekötés. Arduino vagy ESP32 GPIO nem arra való, hogy közvetlenül egy motoros fogyasztót hajtson. A vezérlő csak egy MOSFET-et, tranzisztoros meghajtót vagy relémodult kapcsoljon, és ez adja rá az 5 V-ot a pumpára.
A megadott üzemi áram körülbelül 100 mA, az indulási áram ennek 2-2.5x. Közös USB tápról működő mikrokontroller és szivattyú esetén ezért legyen tartalék a tápegységben!
A kábel 0,3 m hosszú. Kis próbapadon ez kezelhető, nagyobb berendezésben hamar kevés lehet, ezért már az elhelyezésnél gondold végig, hol lesz a táp.
Mit jelent az 1,2-1,6 l/perc a gyakorlatban?
A vízhozam önmagában még nem mondja meg, mennyi víz érkezik meg a cső végére.
Ha a cső rövid, megfelelő átmérőjű és alig kell emelni a vizet, a pumpa közelebb kerülhet a megadott 1,2-1,6 l/perc tartományhoz. Ha hosszú, vékony tömlőt használsz, több könyök kerül bele, vagy magasabbra kell felnyomnia a folyadékot, az átfolyási mennyiség csökken.
Ez öntözésnél különösen fontos. Az időből számolt vízadagot a kész csövezéssel érdemes bemérni, nem a névleges percenkénti értékből kiszámolni. Az emelőmagasság 40-110 mm – függ a csőhálózati kialakítástól.
Mire használható?
- Kis tartály vizének keringetésére vagy átmozgatására.
- Arduino vagy ESP32 vezérelt automata öntözés próbájához.
- Folyadékszint- vagy áramlásérzékelő teszteléséhez.
- Hidroponikai kísérleti körben, megfelelő folyadék esetén.
- Asztali vízjáték vagy kisebb dekorációs vízkör mozgatására.
- Kis hőcserélős vagy oktatási keringetőkörhöz.
- Akváriumi vagy tartályos próbarendszer vízmozgatására.
- DIY vízhűtési próbakörhöz, ahol a szivattyú kiesése nem okoz kritikus hibát.
Kompatibilitás és beüzemelés
| Mire figyelj? | Mit okoz? |
|---|---|
| Van folyadék a szivattyúban induláskor? | Szárazon járva melegedhet és károsodhat. |
| 5 V-os USB tápról használod? | Ez illeszkedik az USB-A csatlakozós normál használathoz. |
| Mikrokontroller kapcsolja? | A GPIO csak MOSFET-et, tranzisztoros fokozatot vagy relét vezéreljen. |
| Hosszú vagy vékony a cső? | Megnő az áramlási ellenállás, ezért csökken a tényleges vízhozam. |
| Felfelé kell emelni a vizet? | A szintkülönbség növekedésével csökken az átfolyás. |
| Meglévő csőhöz választod? | A pontos csőcsonk-átmérő ~6mm. |
| Víz helyett más folyadék kerül bele? | A vegyszer- és hőmérsékletállóságra figyelj! |
| Szárazon, külső inline pumpaként építenéd be? | A biztos szárazonfutás és az önfelszívó működés nem garantált! |
Vásárlás előtt ezt gondold végig
Ha egy kis vízkörhöz kell egyszerű, USB-ről járó pumpa, a Szivattyú (keringtető, mini, csőcsatlakozó, USB) jól illeszthető próbapadi és hobbi feladatokhoz. A két csőcsonk miatt a be- és kifolyó oldal is vezethető, így zártabb, rendezettebb csövezést lehet kialakítani.
A névleges vízhozamot ne kezeld garantált adagolásként. Öntözésnél például ugyanaz a tíz másodperces működés más mennyiségű vizet adhat rövid, vastag csővel és hosszú, keskeny tömlővel.
A folyamatos üzemi idő, a folyadék megengedett maximális hőmérséklete és az anyagok vegyszerállósága szintén fontos paraméter. Emiatt olyan rendszerbe, ahol a keringetés megszűnése komoly meghibásodást okozhat, dokumentált üzemi paraméterű szivattyú való.
Mikor keress más szivattyút?
Nagyobb szintkülönbséghez vagy hosszú csővezetékhez nagyobb emelőmagasságú pumpa kell.
Pontos folyadékadagolásnál perisztaltikus vagy más adagolószivattyú praktikusabb, mert ennél a keringtetőnél az átfolyás erősen függ a csövezéstől.
Ha a folyadékot száraz csőből kell magának felszívnia, önfelszívó szivattyút válassz. A Szivattyú (keringtető, mini, csőcsatlakozó, USB) önfelszívó képessége nem garantált.
Forró folyadékhoz, olajhoz, alkoholhoz vagy agresszív vegyszerhez olyan típust használj, amelynél az anyagállóságot külön megadták. Tűzveszélyes folyadék szállítására ez a pumpa nem való.
Kritikus PC-vízhűtéshez szintén dokumentált nyomásgörbével, folyamatos üzemi élettartammal és megfelelő folyadék-kompatibilitással rendelkező szivattyú célszerű.
Műhelytipp
Időzített öntözésnél előbb építsd össze a teljes vízutat, és csak utána állítsd be a működési időt.
Tedd a kifolyócsövet a végleges magasságába, járasd a Szivattyú (keringtető, mini, csőcsatlakozó, USB) egységet például egy ismert ideig, és gyűjtsd mérőedénybe a vizet. Ebből már a saját csövezésed tényleges vízhozamával tudsz számolni.
Így a csőhossz, a szintkülönbség és az áramlási ellenállás eleve benne lesz a mérésben.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Tápfeszültség: | DC 3-5 V |
| Normál USB táp: | 5 V |
| Táp-csatlakozó: | USB-A dugó |
| Motor: | kefementes DC |
| Kivitel: | mini, merülő |
| Funkció: | folyadékkeringetés |
| Be- és kimenet: | mindkettő csőcsatlakozással |
| Pontos csőcsonk-átmérő: | 6mm |
| Megadott áramfelvétel: | kb. 100 mA |
| Indulási áram: | max. 250 mA |
| Megadott térfogatáram: | 1,2-1,6 l/perc |
| Átszámított térfogatáram: | kb. 72-96 l/óra |
| Emelőmagasság: | 40-110 mm |
| Nyomás: | alacsony |
| Kábelhossz: | 0,3 m |
| Szárazon járás: | kerülendő |
| Tűzveszélyes folyadék: | nem használható |
Eddigi telefonos kérdések
Milyen tápról működik a Szivattyú (keringtető, mini, csőcsatlakozó, USB)?
A megadott üzemi tartomány 3-5 V DC. Az USB-A csatlakozó miatt a szokásos használat 5 V-os USB tápról történik.
Közvetlenül ráköthető Arduino vagy ESP32 GPIO-ra?
Nem. A körülbelül 100 mA-es motoros terhelést külön MOSFET, tranzisztoros meghajtó vagy relé kapcsolja. A vezérlő GPIO-ja csak ezt a kapcsolófokot vezérelje.
Mennyi vizet mozgat meg?
A megadott térfogatáram 1,2-1,6 l/perc. A tényleges érték a cső hosszától, átmérőjétől, a szintkülönbségtől és a rendszer ellenállásától függ.
Mekkora cső illik rá?
A pontos csőcsonk-átmérő: 6mm. Közeli szivattyúváltozat méretéből ezt nem érdemes kikövetkeztetni.
Önfelszívó?
Nem. A termék merülő kivitelként szerepel, ezért beüzemeléskor folyadékkal ellátott bemenettel számolj.
Szárazon járhat?
Tartósan ne. Folyadék nélkül melegedhet és károsodhat.
Csomag
- 1 db Szivattyú (keringtető, mini, csőcsatlakozó, USB) USB-A tápkábel a szivattyúra szerelve.
