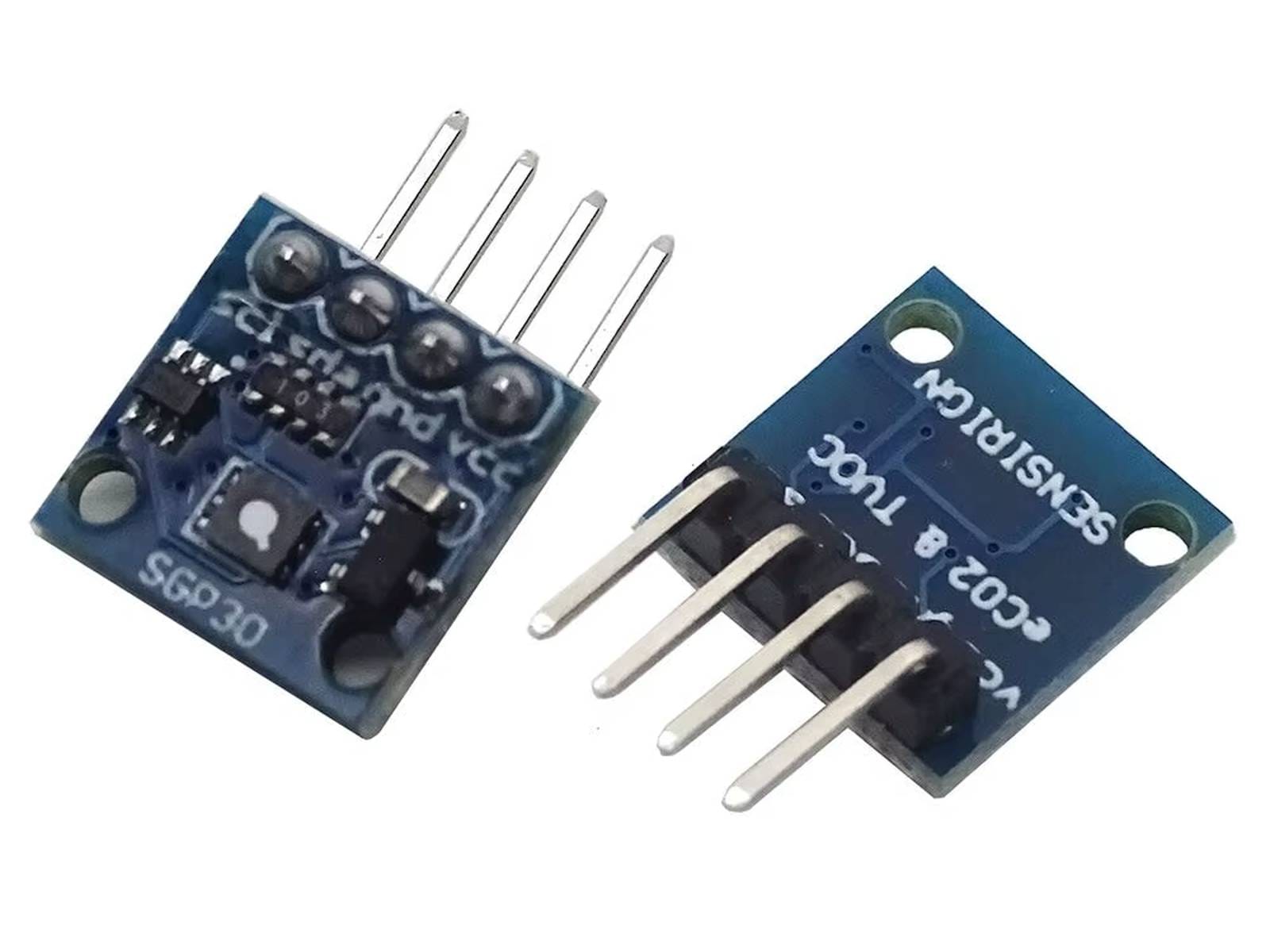

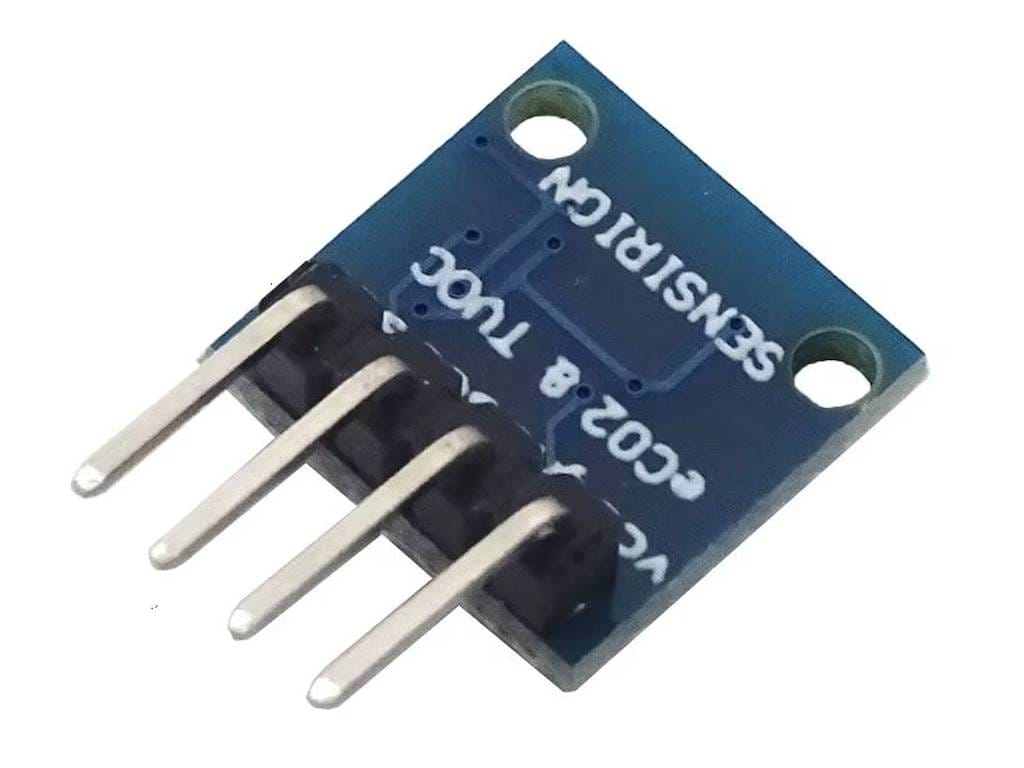

SGP30 légminőség-érzékelő mini modul (TVOC/eCO2)

Leírás

A SGP30 egy korszerű, beltéri levegőminőség‑érzékelő modul, amely képes egyszerre mérni a teljes illékony szerves vegyületek (TVOC) szintjét és annak megfelelőjét széndioxid‑koncentrációban (eCO₂).

Kiváló választás olyan okos‑otthon, IoT, illetve beltéri légtér‑monitoring alkalmazásokhoz, ahol a levegő minőségének folyamatos figyelemmel kísérése szükséges.
További előny: kis méret, alacsony fogyasztás, beépített I²C‑interfész – így mikrovezérlős rendszerek (pl. Arduino, Raspberry Pi) mellé könnyen illeszthető.

Elv

Az SGP30 egy fémet‑oxid (MOX) érzékelő‑chip, amelyen több érzékelő elem („multi‑pixel”) található egyetlen tokozásban. Ez lehetővé teszi, hogy a modul ne csak egyszerűen egy gázt érzékeljen, hanem komplex, belső levegő‑minőségi jeleket állítson elő. A szenzor belső mikro‑fűtést is tartalmaz („hotplate”), amelyen keresztül a fém‑oxid bevonat reagál a levegőben jelenlévő illékony anyagokra. Az érzékelt változások analóg‑jelként keletkeznek, amelyet a belső mikrovezérlő digitalizál és kalibrált jelekké (TVOC ppb, eCO₂ ppm) alakít. A kommunikáció I²C buszon keresztül történik – az eszköz címe 0x58.

Amikor például TVOC‑értéket mér, akkor az illékony szerves vegyületek koncentrációját ppb (parts per billion) formában kapjuk vissza; az eCO₂ érték pedig egy számított „ekvivalens széndioxid‑koncentráció”, amely nem közvetlen CO₂‑mérés, hanem a H₂/VO C‑változások alapján becsült érték. Az SGP30 modul tartalmazza a chipet kiegészítő áramkörökkel (pl. LDO feszültségstabilizátor, szintillesztő) is, így akár 1,8 V‑tól 5 V‑ig is működik.

Felhasználás

• Beltéri levegő‑minőség figyelése: irodák, otthoni hálószobák, óvodai/iskolai helyiségek.
• Okos épület szellőzés‑vezérlés (pl. amikor TVOC vagy eCO₂ érték meghalad egy küszöböt → automatikus szellőztetés).
• Maker‑projektek: Arduino/ESP32‑alapú „légtérmonitor” kijelzővel, adatnaplózással.
• IoT‑alkalmazások: pl. alacsony fogyasztású szenzorcsomagok részeként, adatfelhőbe („cloud”) küldve.
• Légtisztító készülékekben beépített érzékelőként, a levegőminőség szintjének visszacsatolására.

Jellemzők

• Tápfeszültség: 3.3‑5.0 V DC
• Áramfelvétel: ~40 mA aktív állapotban
• Mérési tartomány – TVOC: 0 … 60 000 ppb
• Mérési tartomány – eCO₂: 400 … 60 000 ppm
• Kommunikációs interfész: I²C, eszköz címe 0x58
• Méret (modul): 12 × 12 mm (tipikus modulméret)
• Érzékelő chip méret: 2,45 × 2,45 × 0,9 mm (SGP30‑chip SMD tokozás)
• Szintillesztés: kompatibilis 3,3 V és 5 V logikával (modullal)
• I²C mintavételezési frekvencia: ~1 Hz (TVOC és eCO₂ értékek frissítése)

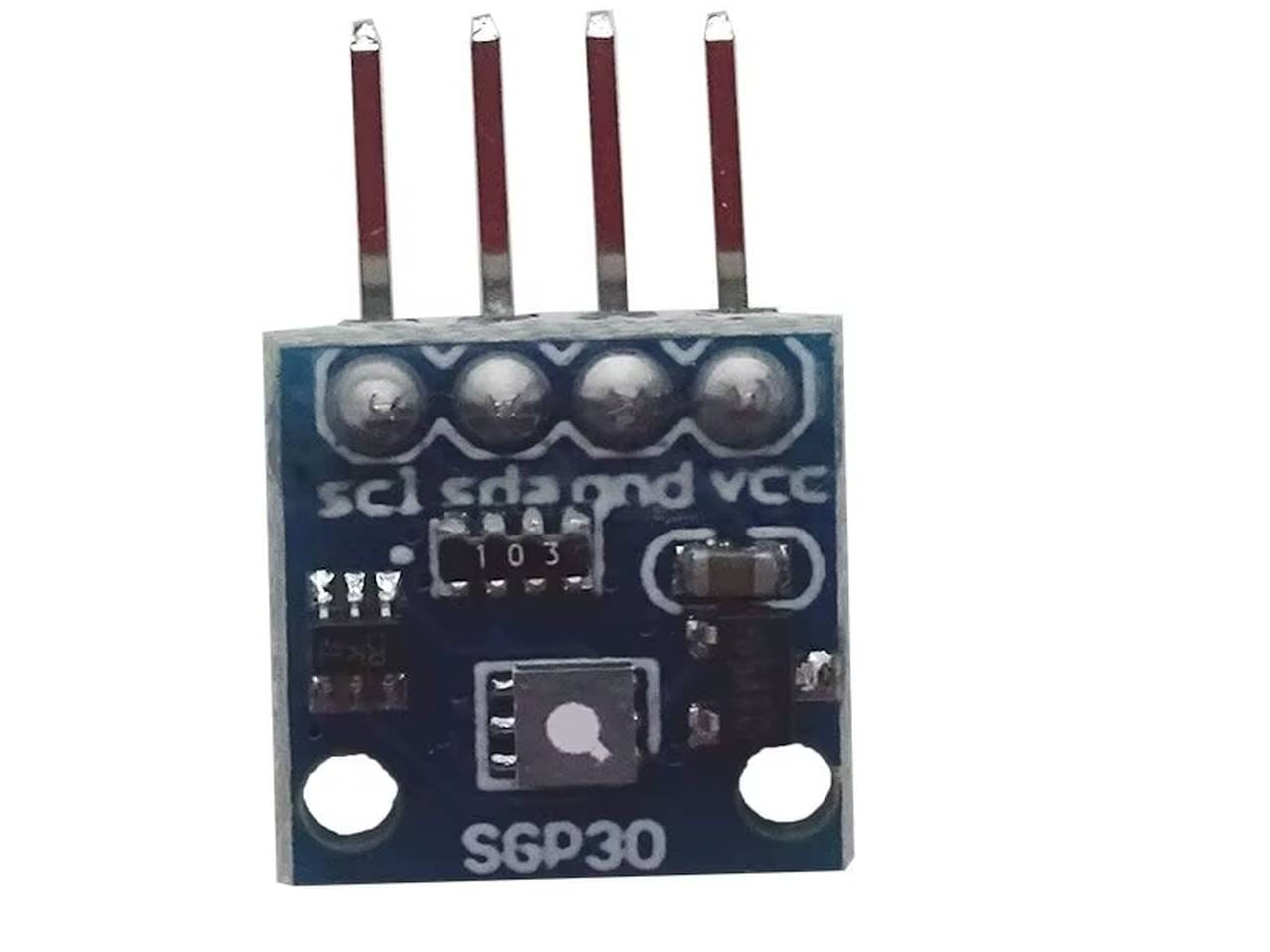

Lábkiosztás

Szitázva a fejlesztőkészleten.

Csomag

• 1x SGP30 VOC-mérő szenzor,
• 1x tüskesor (beforrasztva).
