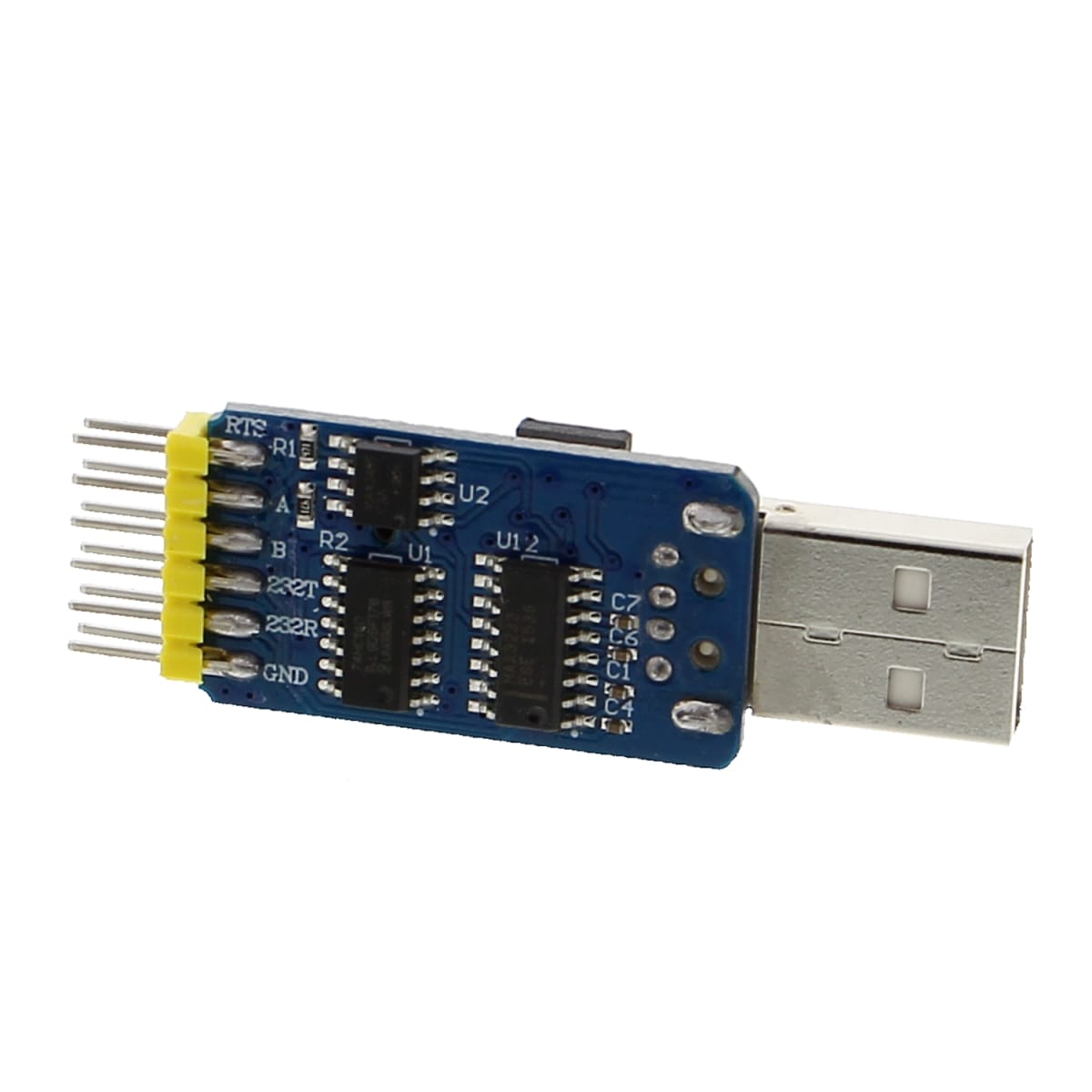

6 in 1 kombinált soros illesztő [CP2102, USB / RS-485 / RS-232]

Leírás

USB-TTL, USB-RS232, USB-RS485, TTL-RS232, TTL-RS485 és RS232-RS485 konverzió egyetlen panelen

Ha fejlesztés vagy hibakeresés közben előkerül egy Arduino, egy ESP32, egy régi RS232-es periféria és egy RS485 Modbus RTU eszköz, akkor pontosan tudod, milyen gyorsan tud kábelrengeteggé válni egy egyszerűnek indult mérés. Az egyik eszköz TTL-UART szinten beszél, a másik RS232-t vár, a harmadik A/B vonalpáros RS485 buszon kommunikál, a géped pedig USB-t ad. Ilyenkor nem az a kérdés, hogy “van-e még egy adapter valahol”, hanem az, hogy melyik illesztés kell éppen, és mennyire gyorsan tudsz biztonságosan váltani.

A CP2102 6 az 1-ben USB soros átalakító modul erre ad kézbe fogható, laborasztalon is jól használható választ. Egyetlen kis panelen kezeli az USB, TTL-UART, RS232 és RS485 fizikai szinteket, az üzemmódot pedig DIP kapcsolóval választhatod ki. Nem varázsdoboz, nem univerzális ipari csodaszer, hanem egy praktikus, többinterfészes soros illesztő azoknak, akik fejlesztésnél, szerviznél, oktatásban vagy prototípus-építésnél gyakran futnak bele különböző soros szabványokba.

A modul fő értéke, hogy nem kell külön USB-TTL, USB-RS232 és USB-RS485 adapter után nyúlnod, amikor gyorsan szeretnél mérni, naplózni, paraméterezni vagy ellenőrizni egy kommunikációs vonalat. A panel CP2102 USB-UART illesztőre épül, USB oldalon PC-hez vagy Raspberry Pi-hez kapcsolható, a terepi oldalon pedig a kiválasztott módtól függően TTL-UART, RS232 vagy RS485 kapcsolatot ad.

Működés

A modul a számítógép és a soros eszköz közé kerül. USB felől soros portként használható, a másik oldalon pedig azt a fizikai illesztést választod ki, amelyre az adott céláramkörnek szüksége van. A hat kapcsolható mód a gyakorlatban így értelmezhető: USB-TTL mikrokontrolleres UART kommunikációhoz, USB-RS232 régebbi soros perifériákhoz, USB-RS485 például Modbus RTU eszközök teszteléséhez, valamint TTL-RS232, TTL-RS485 és RS232-RS485 olyan helyzetekhez, amikor két soros fizikai réteg között kell átjárást létrehozni.

Fontos, hogy a TTL-UART és az RS232 nem ugyanaz. A TTL közvetlenül mikrokontrolleres logikai szintekkel dolgozik, az RS232 ettől eltérő jelszintet és polaritást használ. Ha ezt összekevered, abból nem csak néma kommunikáció, hanem kellemetlen hibakeresés vagy akár sérülés is lehet. Ezért jó, hogy a modulon külön választható a használni kívánt mód: nem találgatni kell, hanem tudatosan beállítani, mit mivel szeretnél összekötni.

RS485 esetén szintén érdemes fegyelmezetten gondolkodni. Az RS485 nem “még egy UART vezeték”, hanem A/B vonalpáron működő, jellemzően half-duplex buszkapcsolat. Itt a bekötés, a busztopológia, a lezárás és a közös referencia kérdése már nem apróbetűs részlet, hanem a stabil kommunikáció feltétele. A modul hasznos tesztadapter lehet PC-s vagy Raspberry Pi-s oldalról, de zajos, nagy távolságú ipari környezetben külön védelemre és adott esetben galvanikus leválasztásra is szükség lehet.

A panelen 5 V és 3,3 V segéd-táp kimenet is elérhető. Ez kényelmes lehet egy kisebb céláramkör vagy logikai oldal megtáplálásához, de nem általános labor-tápegység: a 3,3 V ág terhelhetősége jellemzően korlátozott, ezért nagyobb fogyasztású modulokat, rádiós eszközöket vagy komplett fejlesztőpaneleket ne erre építs gondolkodás nélkül.

Mire jó a gyakorlatban?

A CP2102 6 az 1-ben modul akkor érzi magát igazán otthon, amikor gyorsan kell soros kapcsolatot teremteni, de még nem biztos, hogy a következő mérésnél is ugyanazt a szabványt használod. Fejlesztői asztalon, szerviztáskában és oktatási környezetben pont ez a rugalmasság számít.

Arduino, ESP8266 vagy ESP32 mellett USB-TTL módban használhatod soros konzolhoz, naplózáshoz, debug üzenetek olvasásához, illetve bizonyos bekötéseknél firmware feltöltéshez is. Ilyenkor a 3,3 V és 5 V logikai környezet kérdése kulcsfontosságú: mindig a célpanel UART szintjéhez igazítsd a bekötést.

RS485 oldalon a modul jól jöhet, ha PC-ről szeretnél egy Modbus RTU eszközt megszólítani, regisztereket olvasni, kommunikációt ellenőrizni vagy alap hibakeresést végezni. Ez különösen hasznos automatizálási kivitelezőknek, szervizeseknek és azoknak a fejlesztőknek, akik ipari szenzorokkal, vezérlőkkel vagy egyszerűbb RS485 perifériákkal dolgoznak.

RS232 módban régebbi mérőműszerek, terminál eszközök vagy soros perifériák illesztésére használható. Itt viszont számolj azzal, hogy a panel nem feltétlenül adja a teljes klasszikus modemjel-készletet. Ha a projekted nem csak TX/RX kommunikációt, hanem több kézfogó jelet is megkövetel, azt külön ellenőrizd a célrendszer dokumentációja alapján.

Labor-hibakeresésnél a modul legnagyobb kényelme, hogy nem kell adaptert cserélgetni minden új helyzethez. Ha ma TTL konzolt olvasol, holnap RS485 buszt ellenőrzöl, délután pedig RS232 perifériával próbálkozol, ugyanaz a panel maradhat előtted, csak a DIP kapcsoló állása és a bekötés változik.

CP2102 6 az 1-ben USB soros átalakító modul USB-TTL, USB-RS232, USB-RS485, TTL-RS232, TTL-RS485 és RS232-RS485 konverzióhoz. 3,3 V és 5 V logikai környezethez, Arduino, ESP32, Raspberry Pi, RS232 perifériák és RS485 Modbus RTU eszközök teszteléséhez.

Amire figyelj bekötés előtt

A soros kommunikációban az apró tévedések alattomosak: elsőre csak annyi látszik, hogy “nem jön adat”. Aztán kiderül, hogy rossz a jelszint, felcserélted az A/B vonalat, hiányzik a lezárás, vagy túl sok áramot próbáltál kivenni a 3,3 V ágról.

TTL nem RS232. Ez az első szabály. A mikrokontroller UART lábai nem RS232 bemenetek, és az RS232 oldal nem köthető közvetlenül TTL logikára.

RS485 busz, nem pont-pont TTL kapcsolat. Az A/B vezetékpár, a half-duplex működés, a busz végeinek lezárása és a megfelelő földelési gyakorlat mind beleszólhat abba, hogy stabil lesz-e a kommunikáció.

A 3,3 V kompatibilitás nem ugyanaz, mint a nagyáramú 3,3 V tápellátás. A logikai szint és a segéd-táp kimenet két külön téma. A 3,3 V kimenetet csak a megadott terhelhetőségen belül használd.

Ipari RS485 hálózatnál gondold végig a leválasztást. Ha hosszú kábelek, zajos környezet, eltérő földpotenciálok vagy terepi telepítés szerepel a képletben, a galvanikusan leválasztott, ipari kivitelű adapter biztonságosabb választás lehet.

Főbb jellemzők

• Fő vezérlőchip: CP2102

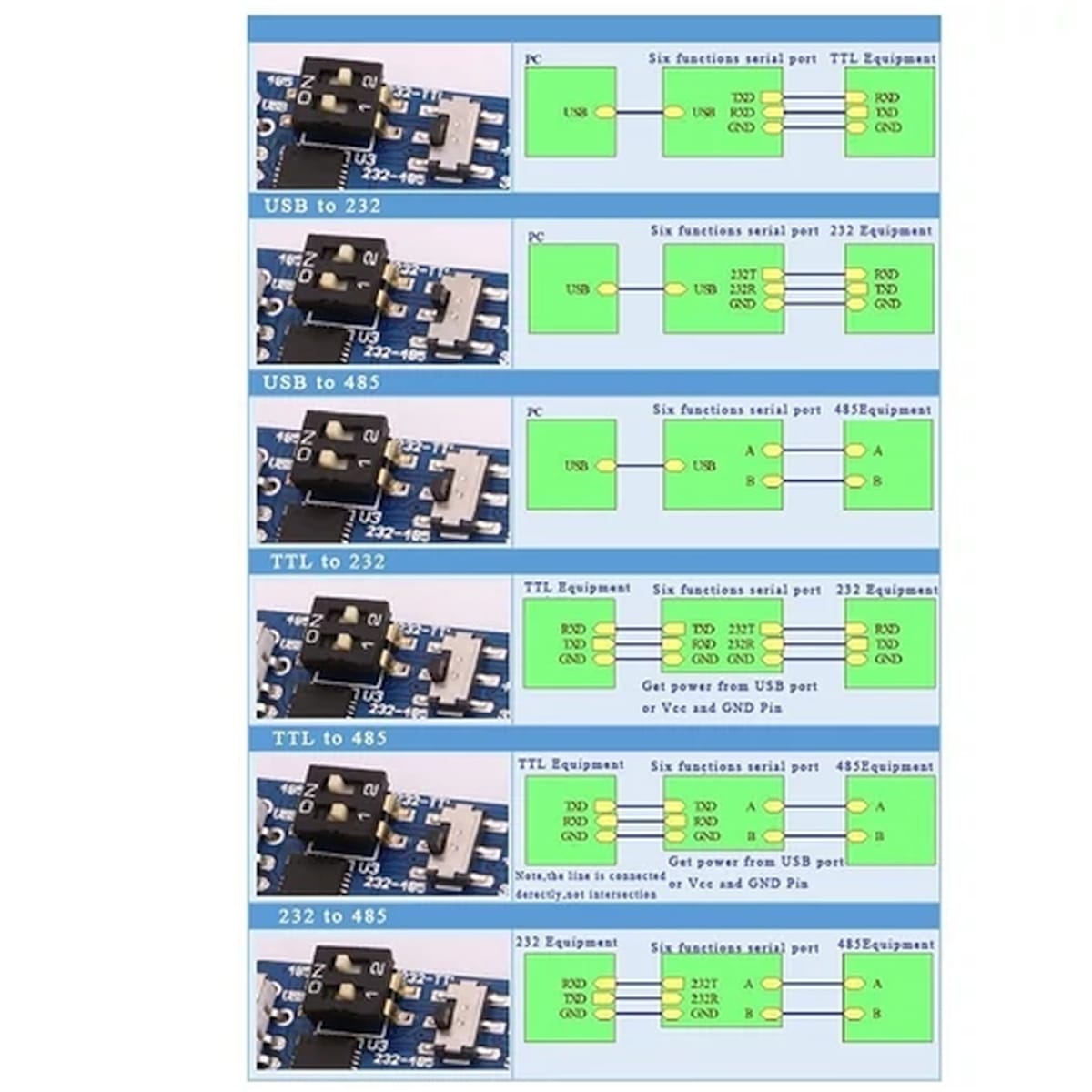

• Átalakítási módok: USB-TTL, USB-RS232, USB-RS485, TTL-RS232, TTL-RS485, RS232-RS485
• Kapcsolás: DIP kapcsolóval választható üzemmód
• Logikai környezet: 3,3 V és 5 V rendszerekhez használható, megfelelő beállítás és bekötés mellett
• Tápellátás: USB felől 5 V
• Segéd-táp kimenetek: jellemzően 5 V / 500 mA és 3,3 V / 100 mA
• Túláramvédelem: 500 mA
• USB szabvány: USB 2.0
• Maximális adatsebesség: max. 2 Mbps

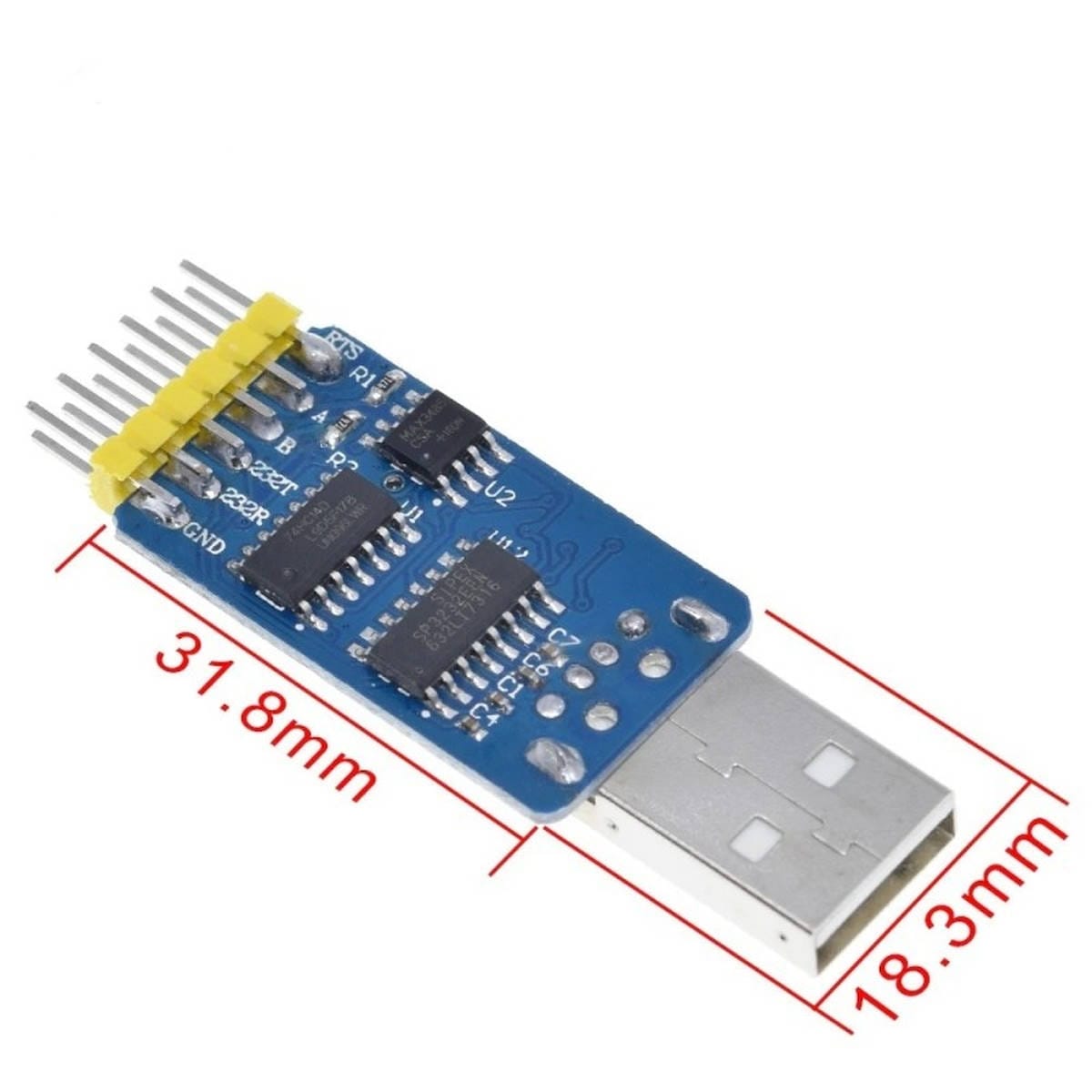

• Méret: kb. 35 × 18 mm
• Host oldal: PC, laptop, Raspberry Pi
• Tipikus céloldal: Arduino, ESP8266, ESP32, UART periféria, RS232 eszköz, RS485/Modbus RTU eszköz

Kompatibilitás

Arduino környezetben a modul USB-TTL módban soros portként használható, például soros monitorhoz, naplózáshoz vagy megfelelő bekötés esetén programozási feladatokhoz. ESP8266 és ESP32 esetén különösen figyelj a 3,3 V logikai szintre, mert ezeknél a mikrokontroller UART lábai érzékenyek a helytelen jelszintre.

Raspberry Pi mellett USB-s soros adapterként használható, így a Pi host oldalon kezeli a kapcsolatot, a modul pedig a kiválasztott fizikai interfészt adja a célrendszer felé. Ez kényelmes lehet terepi eszközök gyors ellenőrzéséhez, kisebb szervizprogramokhoz vagy adatgyűjtési tesztekhez.

A modul használata általában nem speciális programkönyvtár kérdése: a kommunikáció szoftveroldalon soros portként jelenik meg. A stabil működéshez inkább a helyes baudráta, adatbit, paritás, stopbit, jelszint, bekötés és buszkezelés számít.

Kinek ajánlott?

A modul elsősorban azoknak való, akik nem egyetlen kész projektbe keresnek fix illesztőt, hanem többféle soros környezettel dolgoznak. Automatizálási szervizesnek, fejlesztőnek, oktatónak, műhelyben dolgozó hobbistának vagy prototípus-építőnek kifejezetten hasznos lehet, mert kis helyen ad többféle konverziós lehetőséget.

Ha csak egyetlen, végleges ipari RS485 vonalhoz keresel adaptert, ahol hosszú kábel, zajos környezet vagy üzembiztos 24/7 működés a cél, akkor érdemes leválasztott, ipari kivitelű RS485 adaptert választani. Ha viszont gyors méréshez, fejlesztéshez, kommunikációs próbához és hibakereséshez kell egy sokoldalú panel, akkor ez a CP2102 alapú 6 az 1-ben modul pont azt tudja, ami ilyenkor a legtöbbet ér: kevesebb adapter, kevesebb kapkodás, gyorsabb tesztelés.

Csomag tartalma

• 1x CP2102 6in1 modul – USB-A csatlakozással
