Leírás

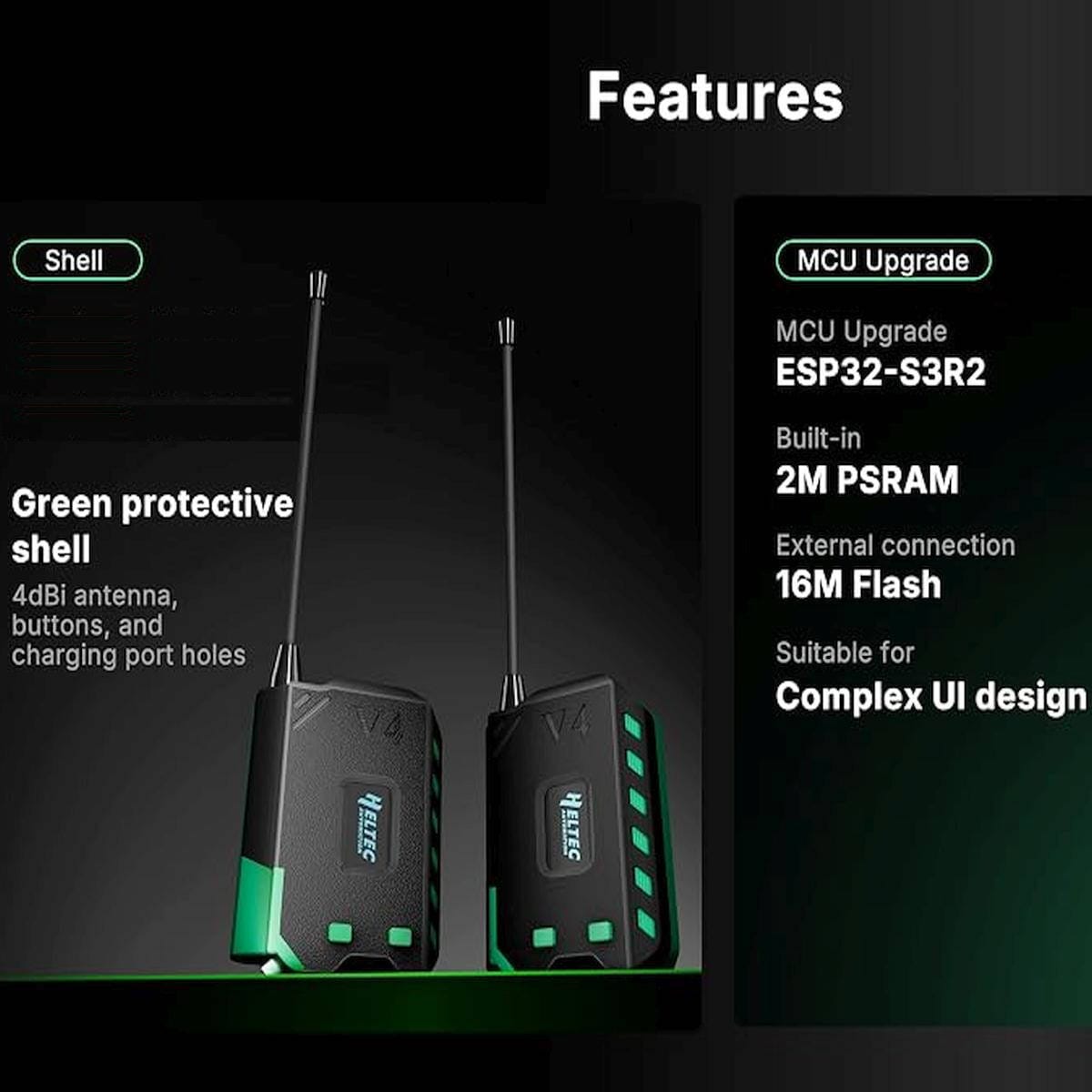

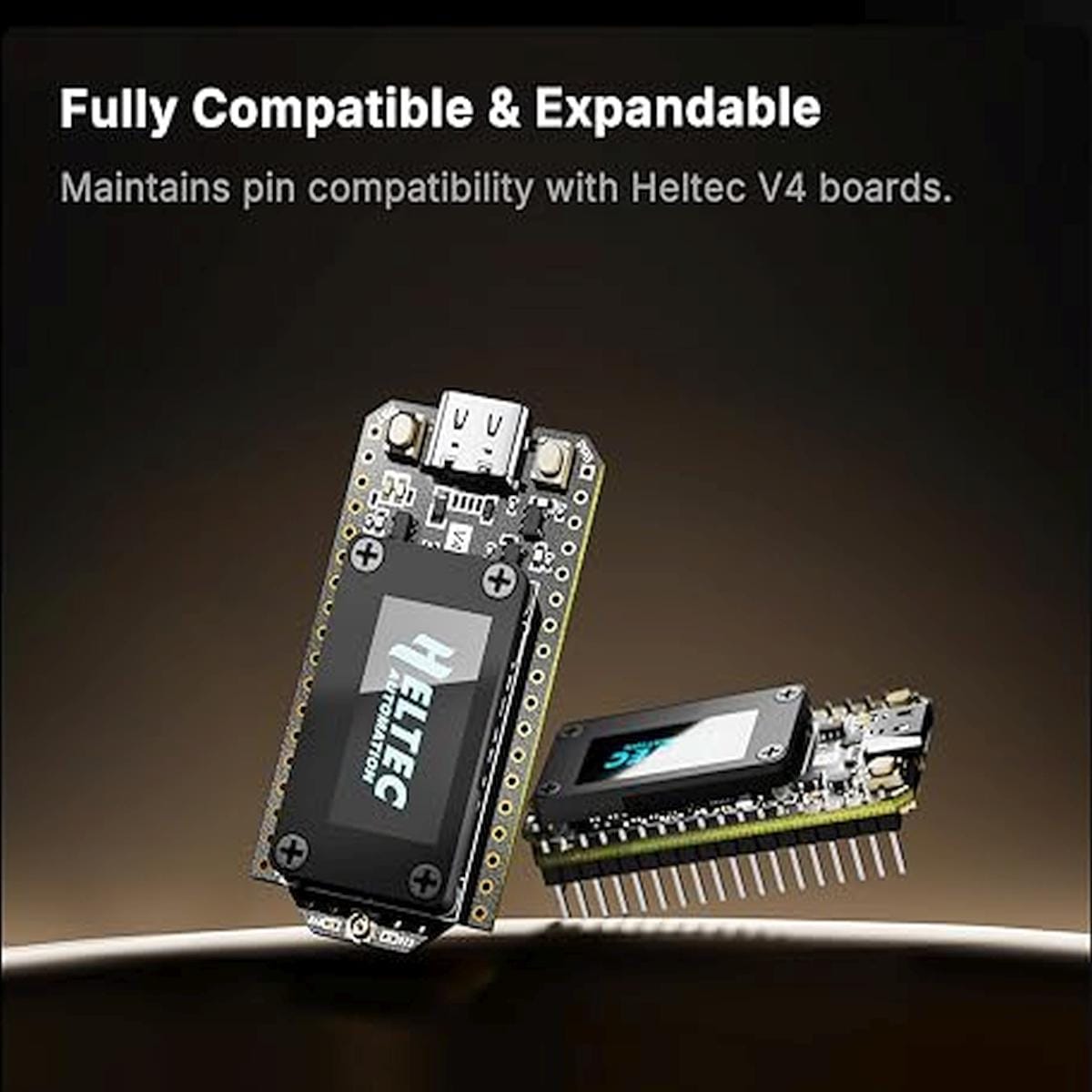

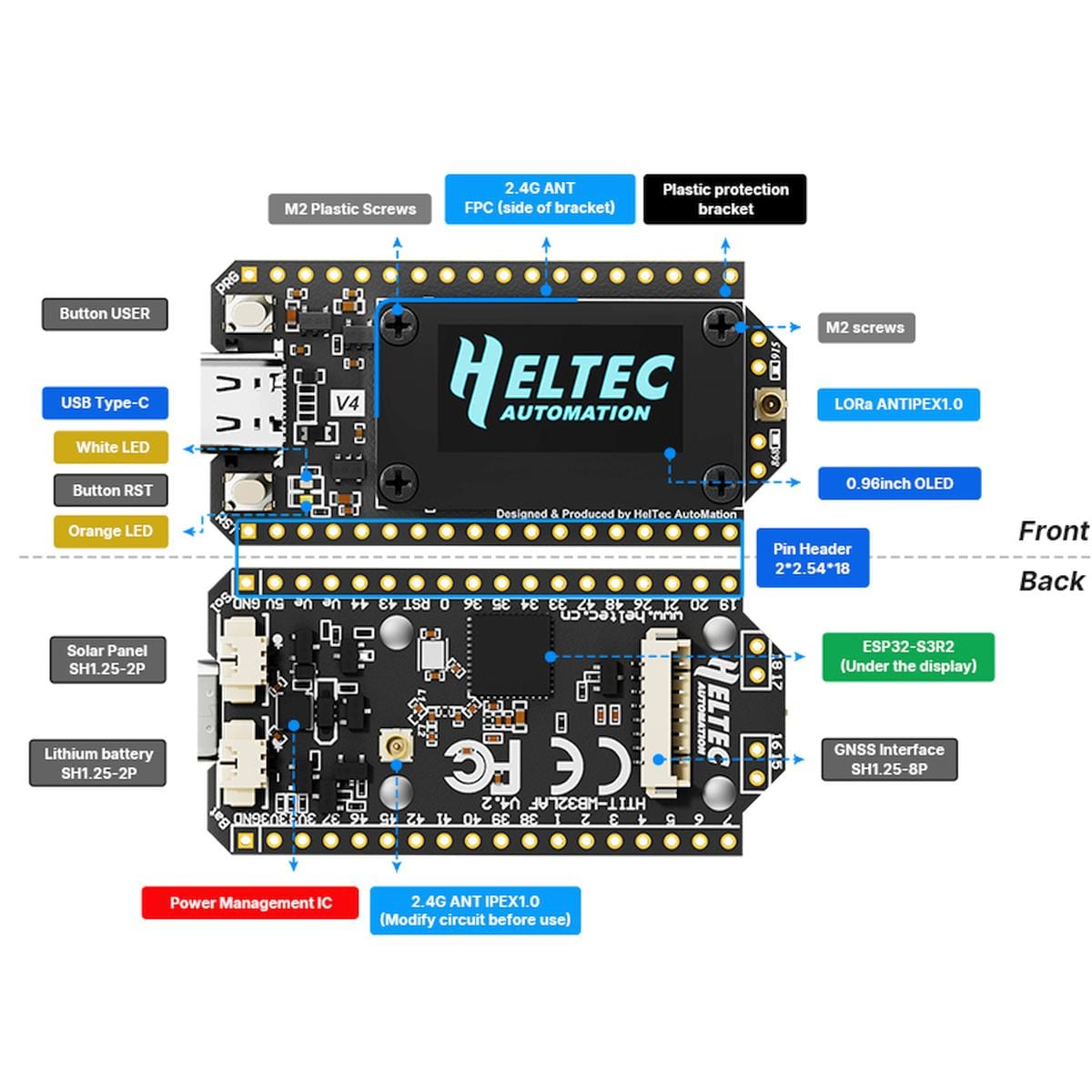

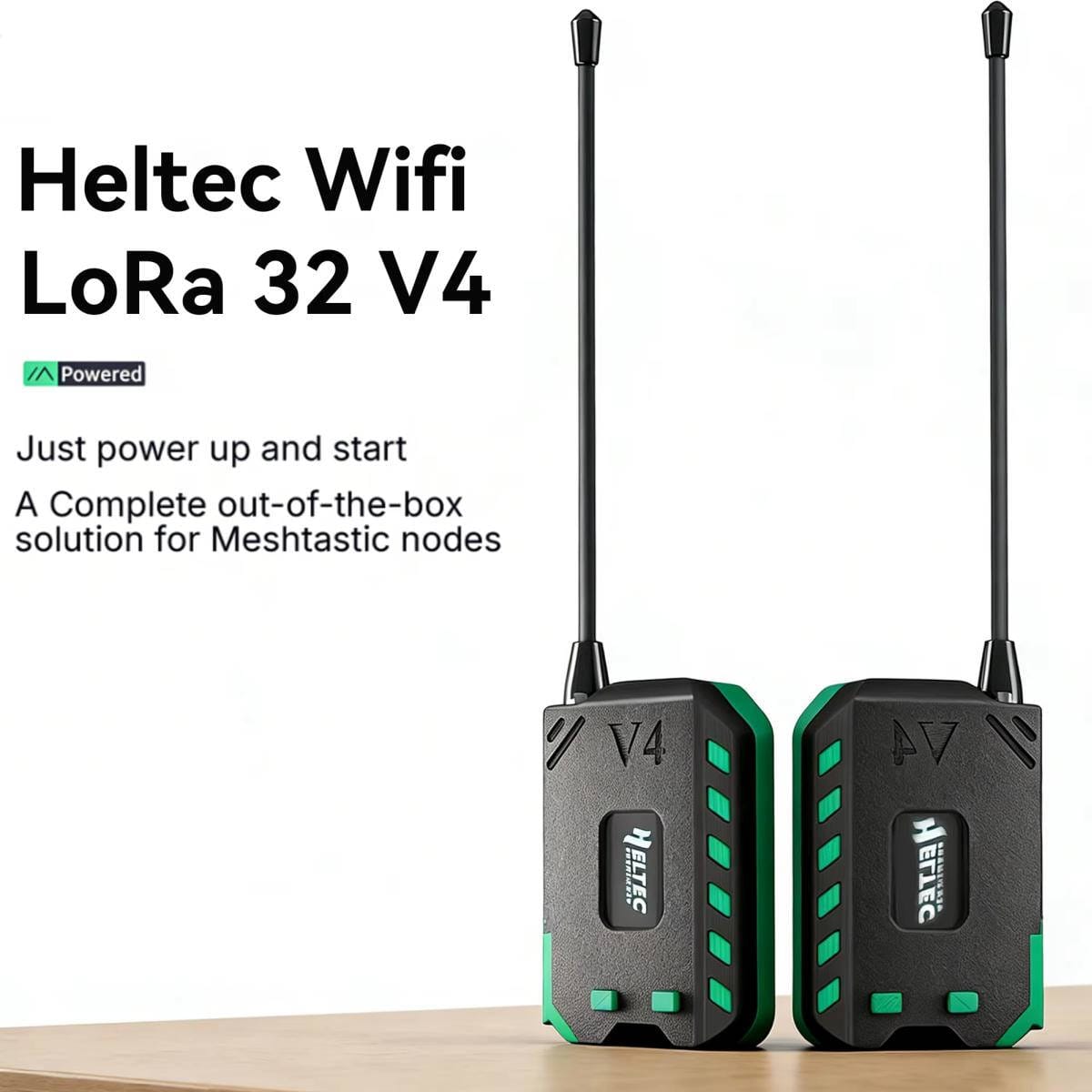

A Heltec WiFi LoRa 32 V4 Meshtastic LoRa készülék házzal azoknak készült, akik nem egy csupasz fejlesztőpanelt szeretnének az asztalon vezetékezni, hanem egy már házba épített, kézbe vehető LoRa csomópontot. A készülék alapja a Heltec WiFi LoRa 32 V4, benne ESP32-S3R2 vezérlővel és SX1262 LoRa rádióval. Az állapotok visszejjelzéséhez ott a beépített 0,96″-os, 128 x 64 képpontos OLED kijelző is, így alapvető információkhoz nem kell rögtön telefont vagy számítógépet elővenni.
A V4 változat 16 MB Flash és 2 MB PSRAM memóriát kapott, így Meshtastic, MeshCore vagy saját ESP32 alkalmazások futtatásánál több tartalék marad, mint egy kisebb memóriájú paneleknél. A LoRa rádió EU868 környezetben is használható, tehát megfelelő régióbeállítással magyarországi Meshtastic hálózathoz is illeszthető.
Két dolgot viszont jó rögtön helyretenni. GPS/GNSS modul nincs benne, és napelem sincs hozzá a jelen kialakításban. Maga a V4 alaplap rendelkezik ilyen kiegészítésekhez csatlakozási lehetőséggel, de a készre szerelt, kompakt házas változat ettől még nem lesz GPS-es nyomkövető vagy napelemes kültéri állomás.
Az akkumulátor szintén külön tétel. A készülék használható megfelelő LiPo akkumulátorral, de ha első körben csak kipróbálnád, USB-C csatlakozón keresztül powerbankról vagy megfelelő USB tápról is elindítható. Kiegészítő akku: →802540 méretű LiPo akku.
Hol lehet használni?
A Heltec WiFi LoRa 32 V4 Meshtastic LoRa készülék házzal belsejében az ESP32-S3R2 végzi a program futtatását, a kijelző és a felhasználói funkciók kezelését, az SX1262 pedig a LoRa rádiós kommunikációért felel.

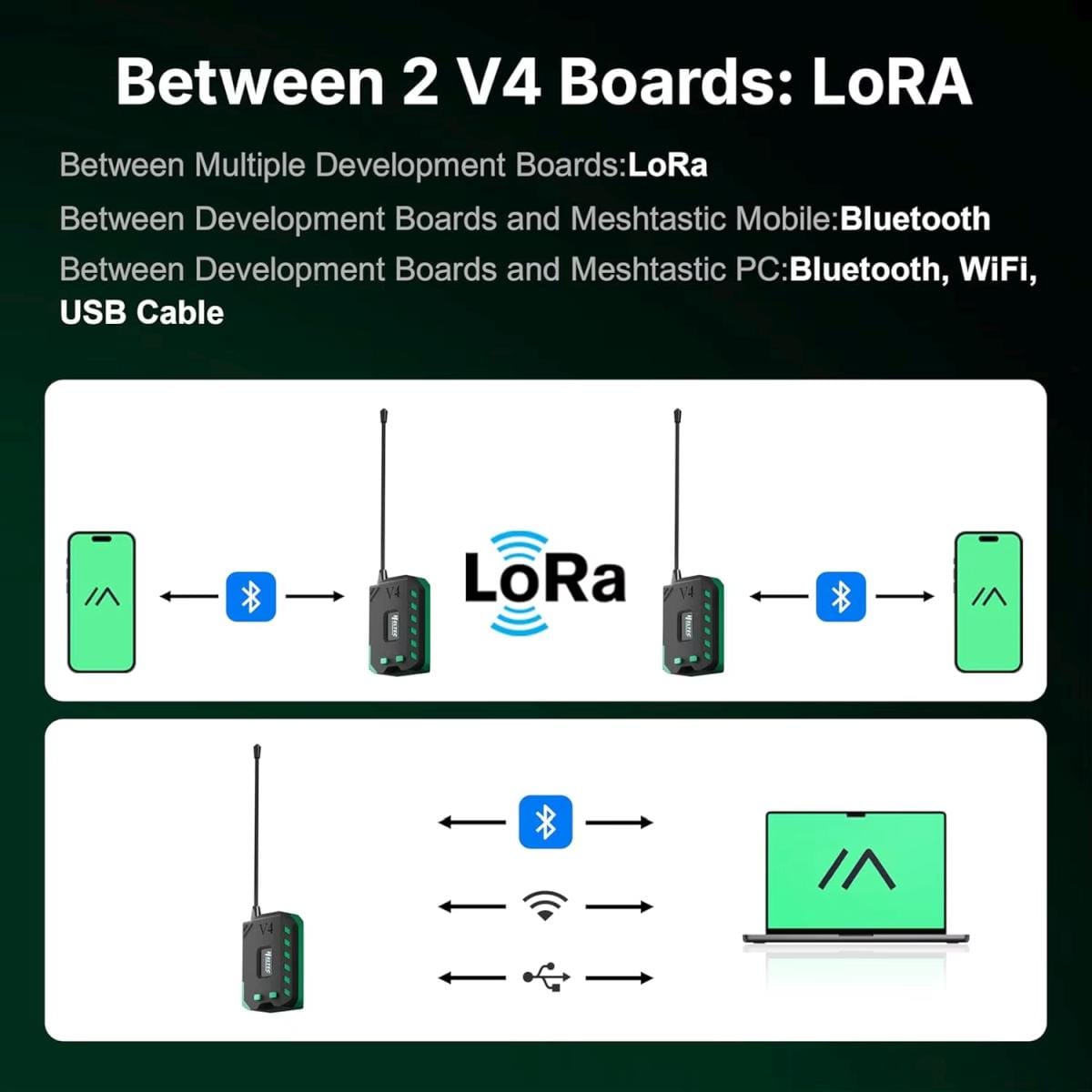

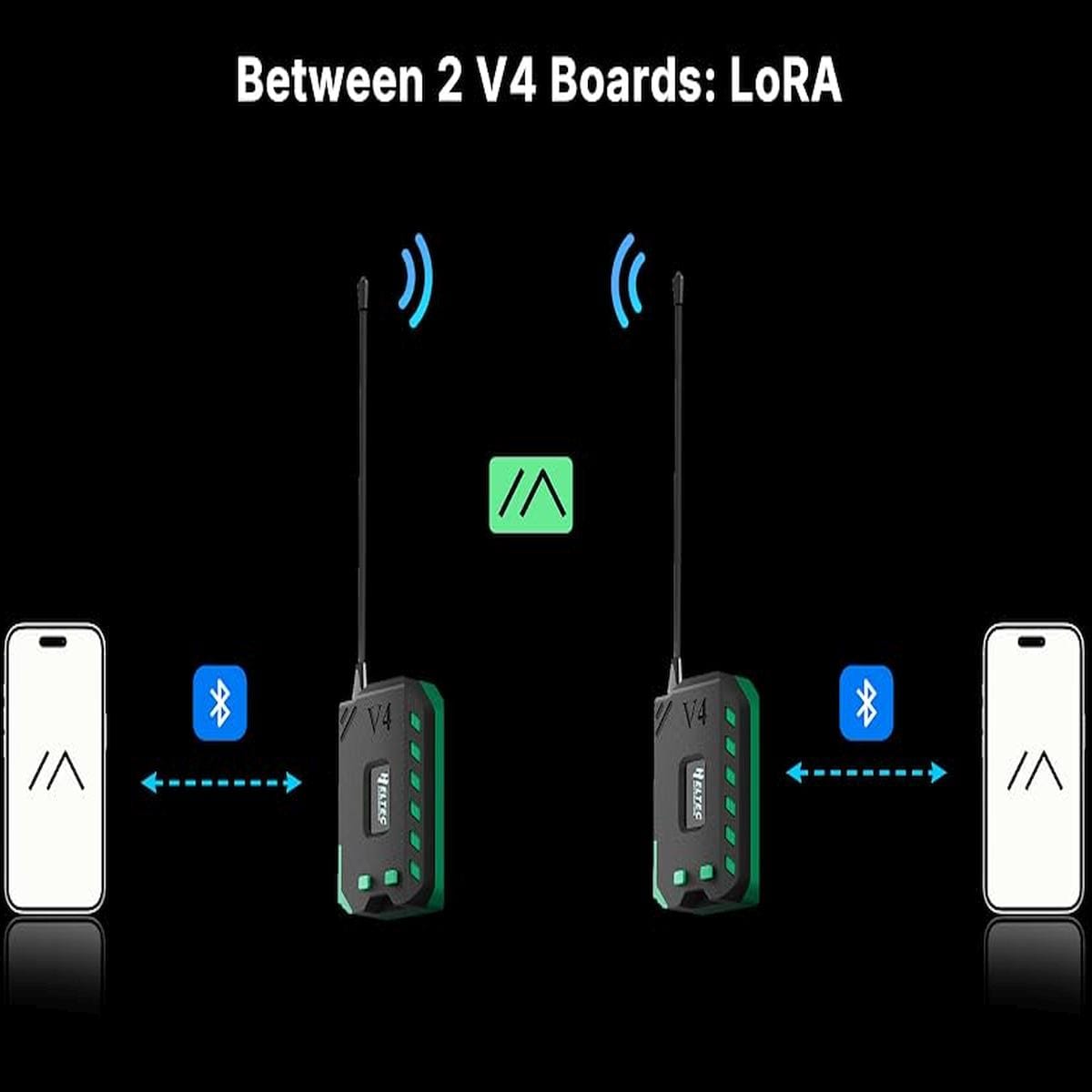

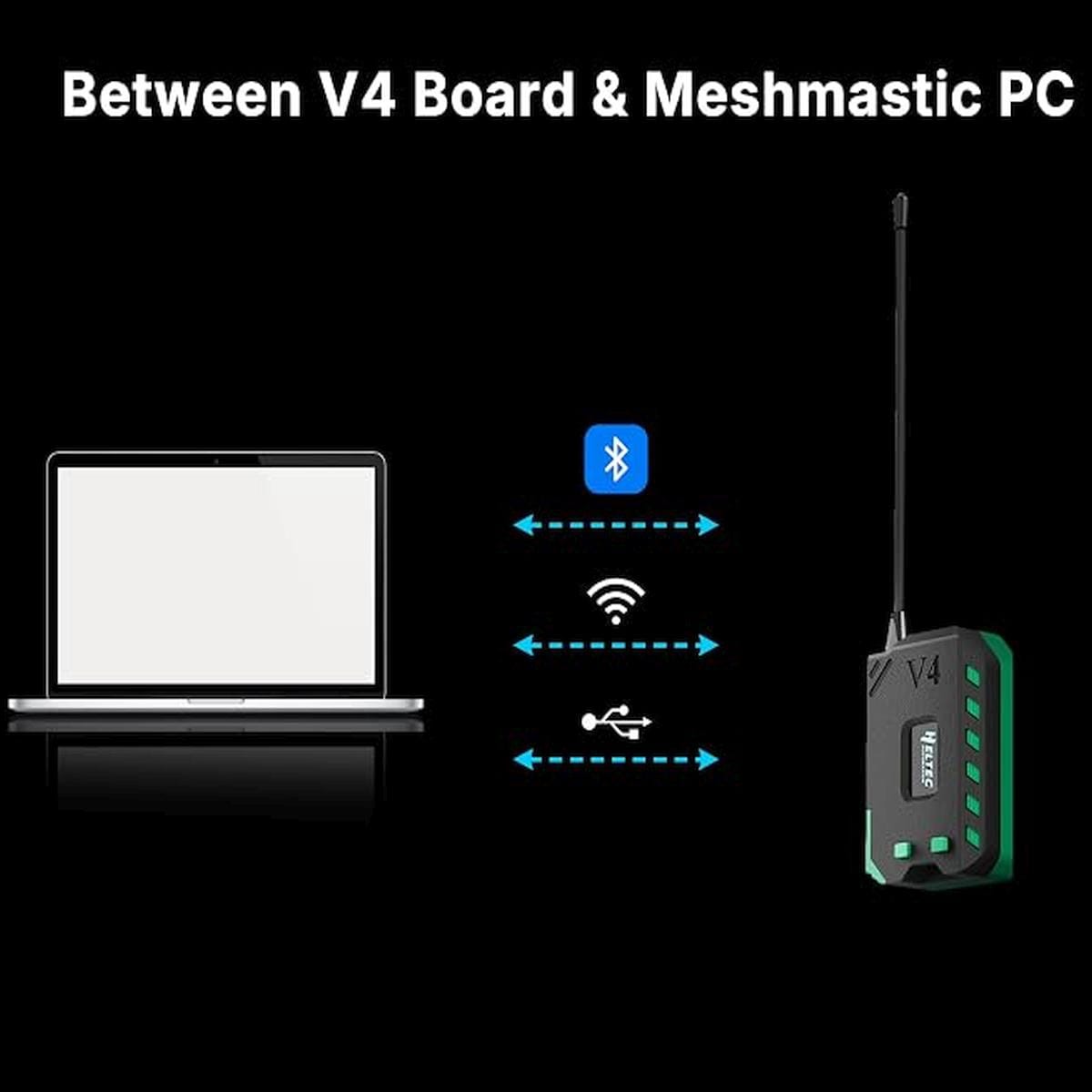

Meshtastic használatnál a telefon jellemzően Bluetooth kapcsolaton keresztül beszél a készülékkel, míg a távolabbi csomópontok közötti adatcsere LoRa rádión történik. Ez fontos különbség: a telefon és a készülék közötti kapcsolat nem ugyanaz a rádiós út, mint amin a mesh-hálózat többi tagja kommunikál.
A beépített OLED kijelző főleg akkor praktikus, amikor gyorsan rá szeretnél nézni a készülék állapotára. Nem kell minden apró visszajelzéshez telefont csatlakoztatni, és hibakeresésnél is sokat segít, ha helyben látszik, hogy a készülék egyáltalán elindult-e.
Így működik a gyakorlatban
A készülék USB-C csatlakozóján keresztül táplálható és programozható. Akkumulátor nélkül egy megfelelő USB tápegység vagy powerbank is használható, így asztali próbához nem kell rögtön LiPo akkumulátort is vásárolni. A rádiós kapcsolathoz az antenna nem mellékes tartozék. LoRa adás előtt legyen rendesen csatlakoztatva, különösen nagyobb adóteljesítménynél. Egy rádiós végfokot nem jó ötlet megfelelő antennaterhelés nélkül járatni.
A tápellátásra is érdemes figyelni. Nagy LoRa adóteljesítménynél a pillanatnyi áramfelvétel jóval nagyobb lehet, mint nyugalmi állapotban. Egy gyenge USB-kábel vagy bizonytalan powerbank ilyenkor feszültségesést, újraindulást vagy látszólag megmagyarázhatatlan hibát tud okozni.

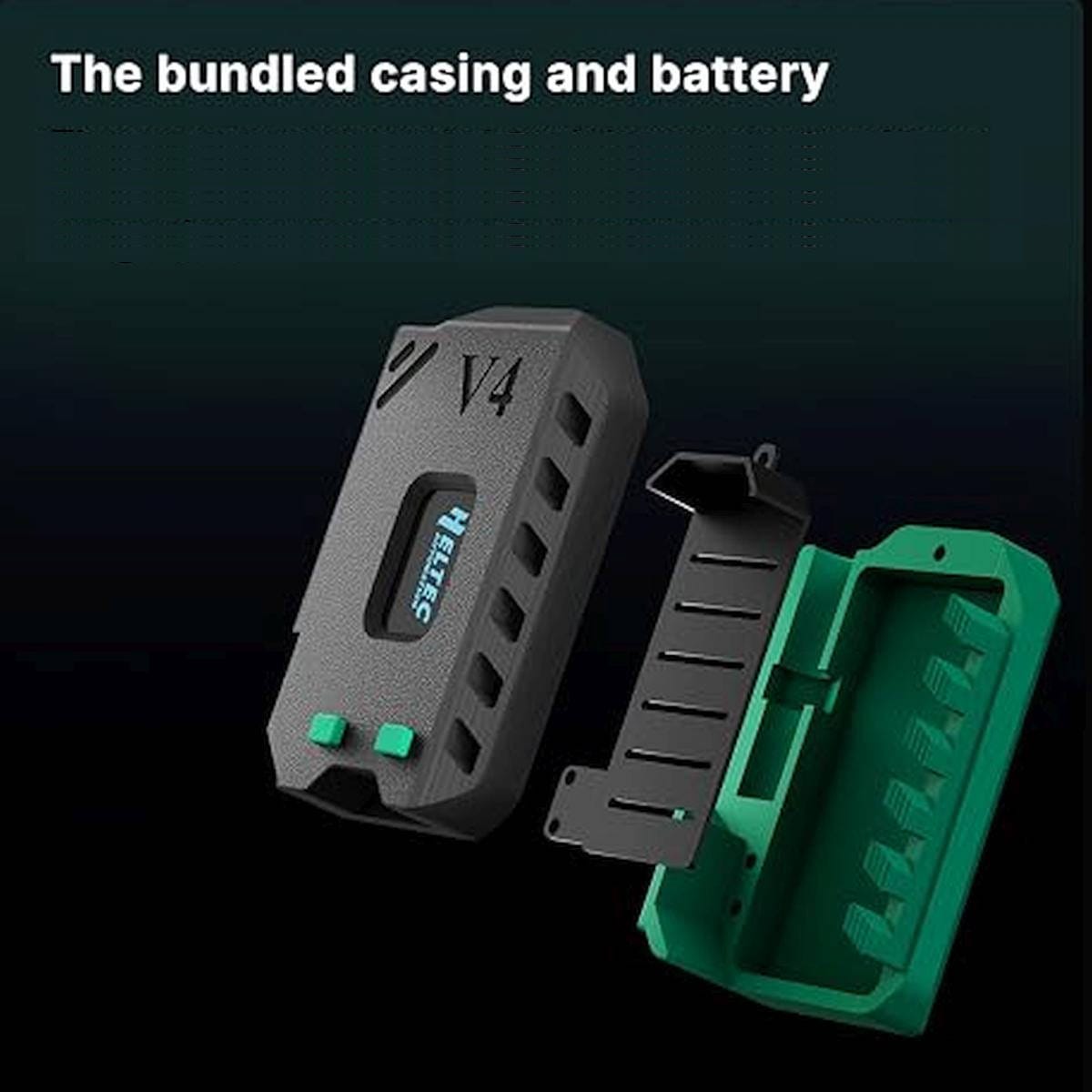

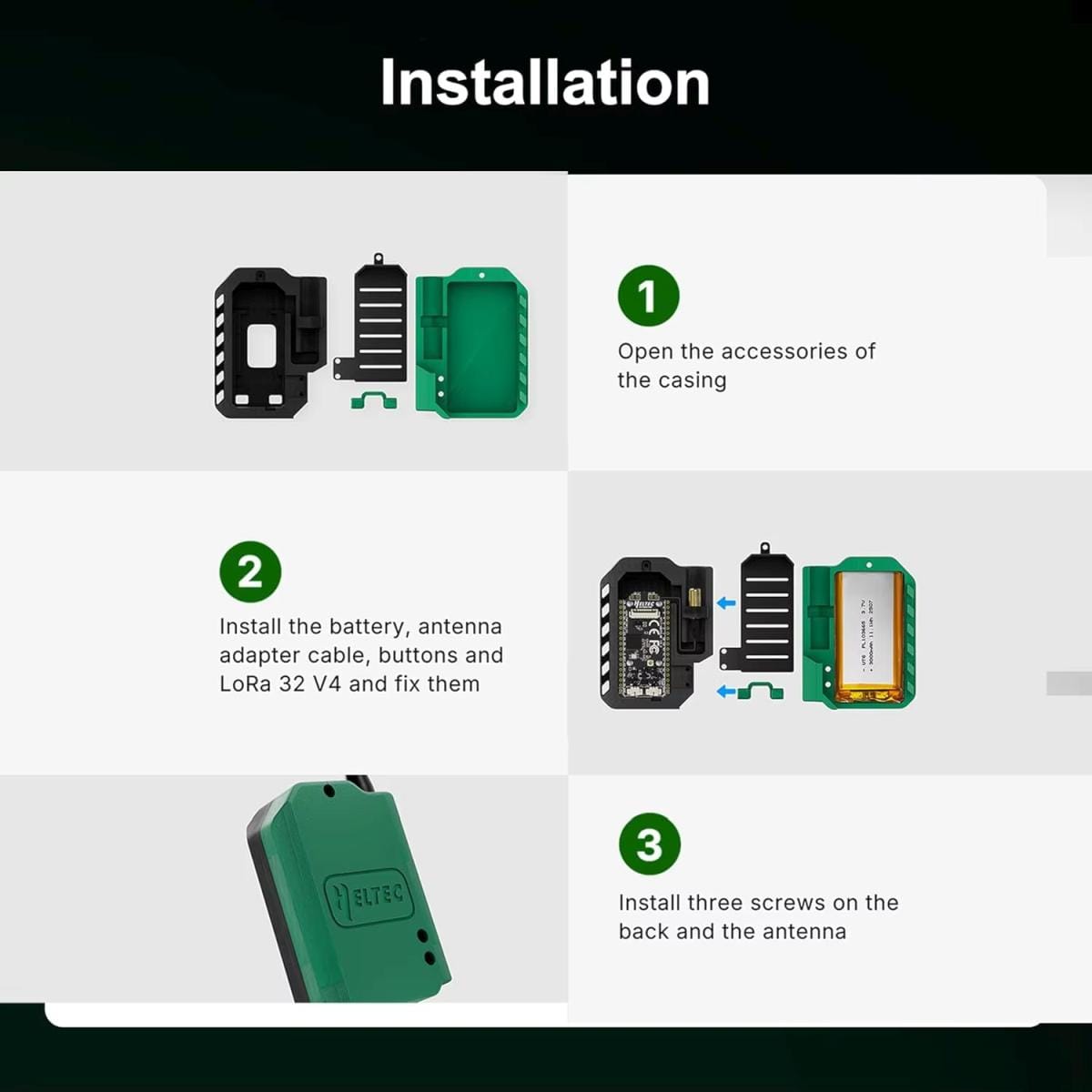

A készülékház szétszedésénél van egy fontos mechanikai részlet: nem kihajtani/kihajlítani kell. A két házrészt egymáshoz képest függőleges irányban kell széthúzni. Oldalra feszítve vagy kihajtva kárt teszel a házban vagy a belső vezetékekben.
Hol jön jól igazán az eszköz?
- Meshtastic hálózati csomópontként olyan helyen, ahol nem szeretnél mobilhálózatra támaszkodni.
- Két vagy több készülékkel helyi LoRa mesh-hálózat építéséhez.
- Kiránduláson, rendezvényen vagy nagyobb területen működő csoportkommunikációhoz.
- MeshCore alapú rádiós hálózat kipróbálásához.
- ESP32-S3 és SX1262 alapú saját fejlesztésekhez.
- Műhelyben vagy otthoni fix csomópontként, folyamatos USB-C táplálással.
- Oktatási célra, amikor jól szeretnéd különválasztani a Bluetooth, Wi-Fi és LoRa szerepét.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Fel van csatlakoztatva a LoRa antenna? | Az adófokozat megfelelő rádiófrekvenciás terhelést kap. |
| EU868 régió van beállítva? | A készülék a magyarországi használathoz megfelelő LoRa tartományban működik. |
| Elég terhelhető az USB tápegység és a kábel? | Kisebb az esélye a feszültségesésnek és az újraindulásnak nagyobb adóteljesítménynél. |
| Van külön akkumulátorod? | Akkumulátor nélkül USB-C tápról vagy powerbankról használható a készülék. |
| GPS-es működést vársz? | A készülékben nincs GPS/GNSS modul, ezért önmagában nem szolgáltat saját helykoordinátát. |
| Napelemes állomást építenél? | A V4 panelen van erre csatlakozási lehetőség, de napelem nincs a készülékhez. |
| Szét akarod nyitni a házat? | Függőleges irányban kell széthúzni, nem kihajtani. |
Ezt nézd meg, mielőtt döntesz
Az első kérdés az legyen, hogy LoRa/Meshtastic csomópontot keresel, vagy GPS-es nyomkövetőt. A kettő nem ugyanaz. Ez a készülék jó alap LoRa kommunikációhoz, de nincs benne beépített GPS/GNSS modul.
Az akkumulátor sincs a csomagban. Ha hordozható készüléket szeretnél, külön megfelelő LiPo akkumulátorra lesz szükség. Ha viszont fix helyen, asztalon vagy járműben használod, az USB-C táplálás sokszor egyszerűbb megoldás.
A frekvenciasáv sem csak egy szám az adatlapon. Magyarországon EU868 környezetben kell gondolkodni, ezért a firmware régióbeállítása és az antenna frekvenciatartománya is ehhez igazodjon.
Amikor nem ez lesz a jó megoldás
- Ne ezt válaszd, ha mindenképpen beépített GPS/GNSS helymeghatározásra van szükséged.
- Ne ezt kezeld kész napelemes kültéri állomásként, mert napelem nincs hozzá, és igazolt kültéri IP-védettsége sincs.
- Ne ezt válaszd, ha a lehető legalacsonyabb fogyasztás és a többnapos akkumulátoros üzem fontosabb, mint az ESP32-S3 rugalmassága.
- Ne számíts arra, hogy a panel mélyalvási áramfelvétele azonos lesz a teljes Meshtastic készülék normál üzemi fogyasztásával.
- Ne ezt válaszd, ha a GPS-modult mindenképpen ugyanebbe a kompakt készülékházba szeretnéd beépíteni.
Egy részlet, amin sok múlhat
Ha egy LoRa készülék újraindulgat vagy feltűnően gyenge a rádiós kapcsolata, nem biztos, hogy rögtön maga a rádió hibás. A tápellátás, az USB-kábel, az antenna és a régióbeállítás négy külön hibaforrás, mégis nagyon hasonló tüneteket tudnak okozni. Érdemes ezeket külön-külön kizárni. Műhelyben ez sokkal gyorsabb út, mint rögtön firmware-t cserélni vagy a panelt hibásnak nyilvánítani.

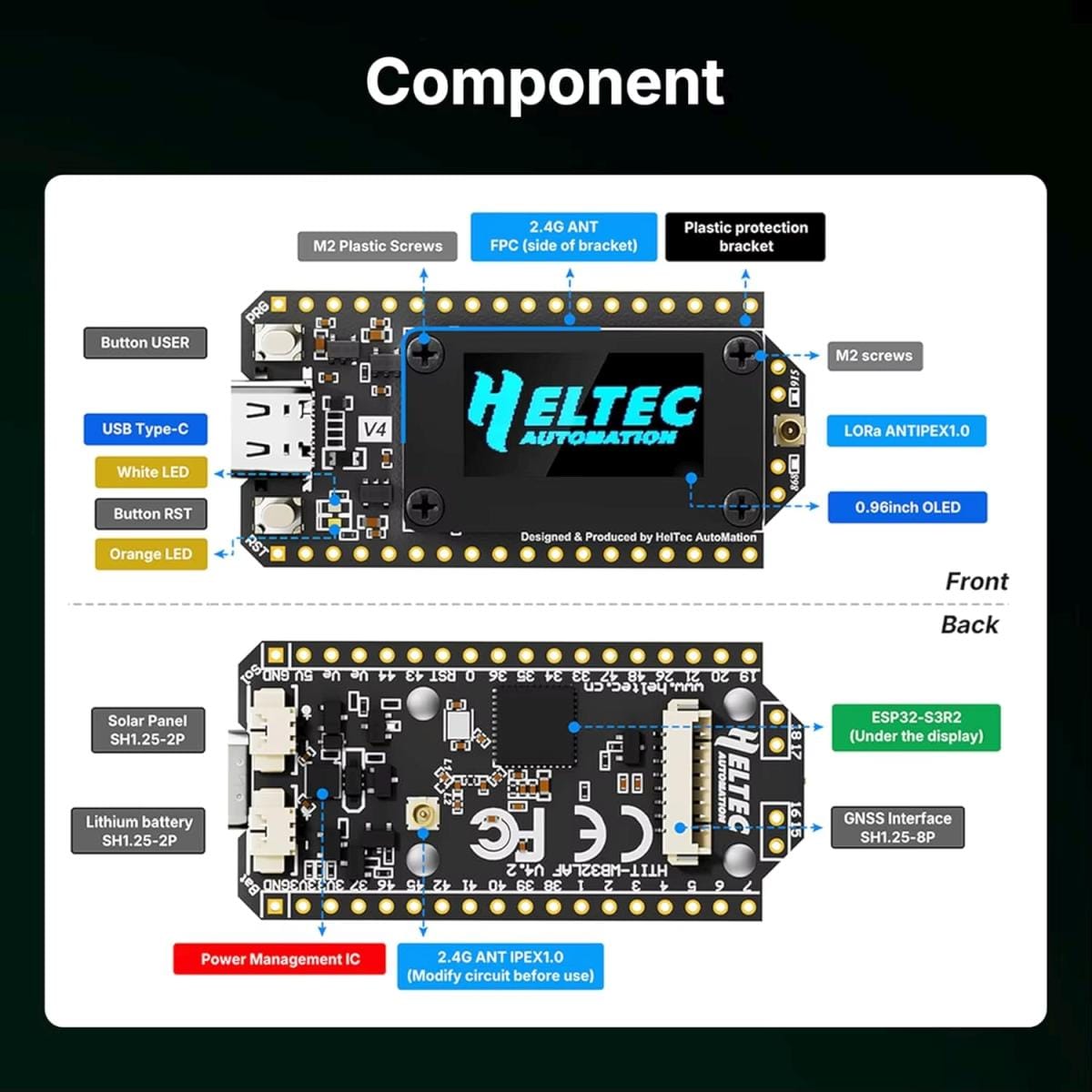

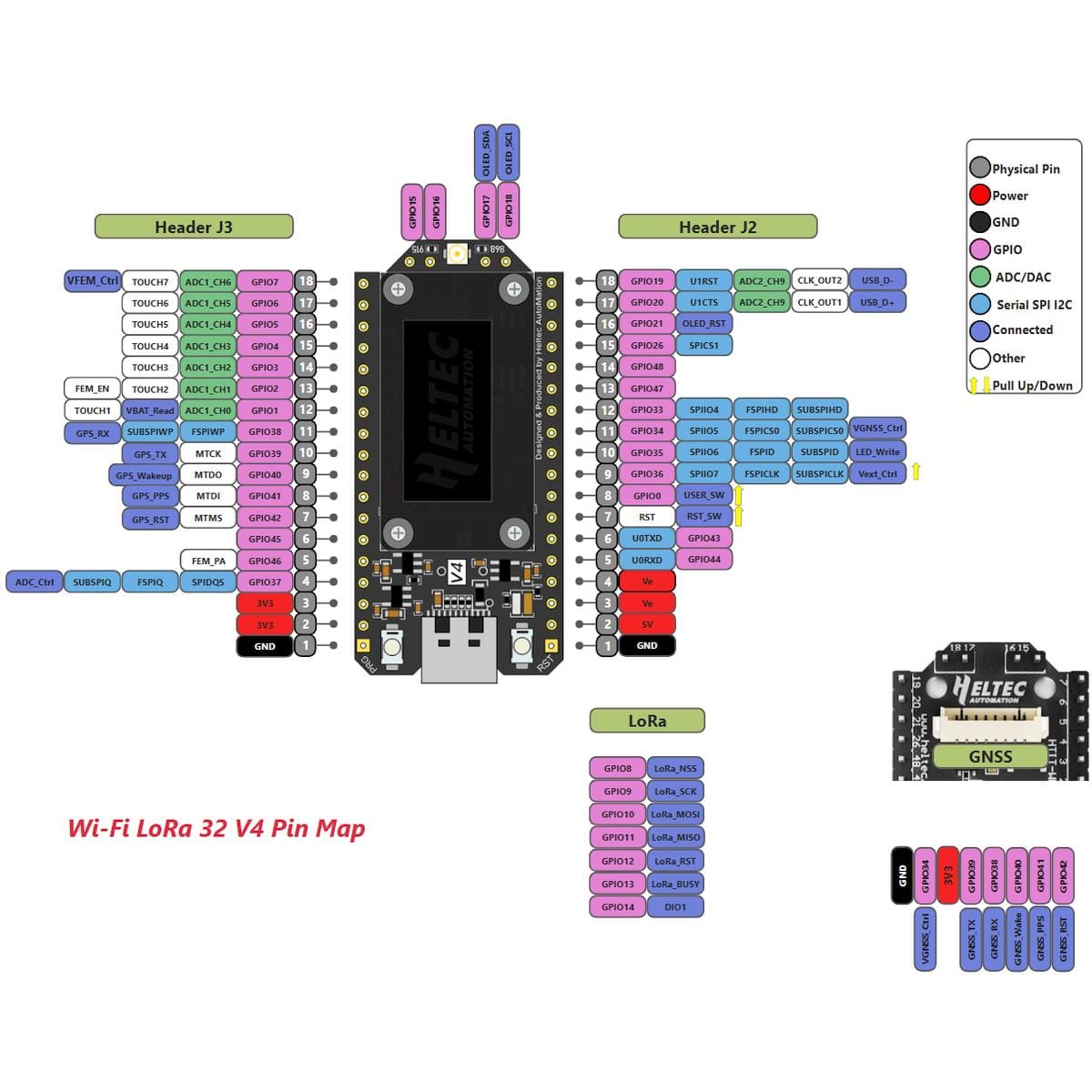

Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Alaplap: | Heltec WiFi LoRa 32 V4 |
| Mikrovezérlő: | ESP32-S3R2 |
| Processzor: | kétmagos Xtensa LX7 |
| LoRa rádió: | Semtech SX1262 |
| Frekvenciatartomány: | high-power változat: 863-928 MHz |
| EU868 használat: | igen |
| Vételi érzékenység: | legfeljebb -137 dBm, SF12 és 125 kHz sávszélesség mellett |
| Flash memória: | 16 MB |
| PSRAM: | 2 MB |
| Kijelző: | SSD1315 OLED |
| Kijelző mérete: | 0,96″ |
| Kijelző felbontása: | 128 x 64 képpont |
| Wi-Fi: | 802.11 b/g/n |
| Bluetooth: | BLE, Bluetooth 5, Bluetooth Mesh |
| Külső tápellátás: | USB-C, névlegesen 5 V |
| Akkumulátoros tápellátás: | LiPo, külön akkumulátorral |
| Akkumulátor: | nincs, külön tartozék |
| GPS/GNSS modul: | nincs, nem beépíthető a házba |
| Napelem: | nincs, nem beépíthető a házba |
| Powerbankos használat: | igen |
| Napelem-csatlakozás a V4 alappanelen: | van |
| GNSS illesztés a V4 alappanelen: | van, de GNSS modul nincs beépítve |
| Ház szétszedése: | függőleges irányban széthúzandó, nem kihajtós |
| Programozás: | USB-C |
| Meshtastic használat: | támogatott |
| MeshCore használat: | támogatott |
| Arduino/PlatformIO fejlesztés: | támogatott |
Dokumentáció
- WiFi LoRa 32 V4 termékoldal Heltec Automation
- WiFi LoRa 32 V4 műszaki dokumentum Heltec Automation
- Házas Heltec WiFi LoRa 32 V4 készlet AliExpress
- Külön rendelhető akkumulátor AliExpress
- Heltec V4 házas készlet felhasználói tapasztalatok Reddit

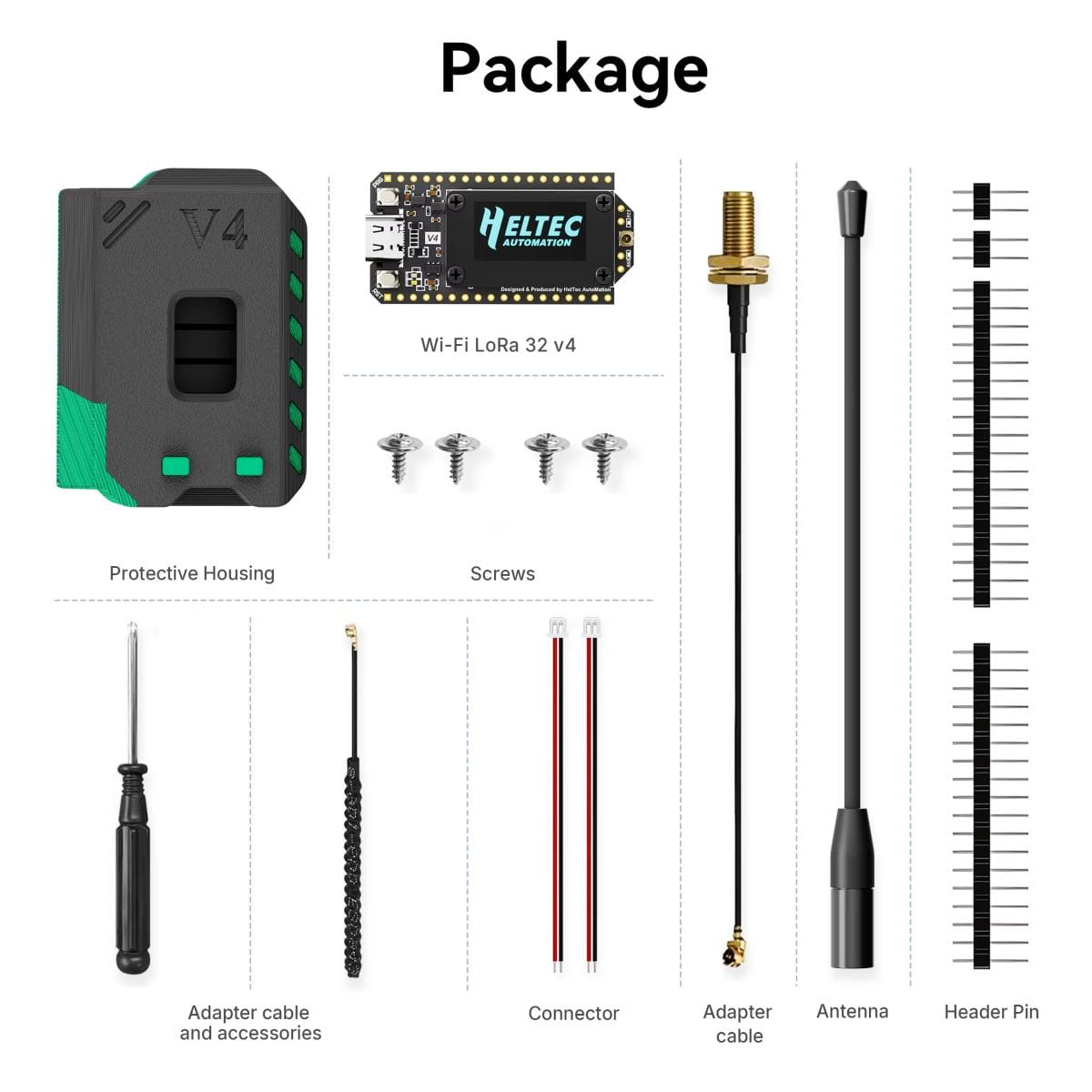

Csomag
- 1x Heltec WiFi LoRa 32 V4 Meshtastic LoRa készülék ház
- 1x LoRa antenna
- 1x Heltec WiFi LoRa 32 V4 alappanel
- 1x USB kábel
- Szerelőkészlet (csavarhúzó, csavarok., stb)
