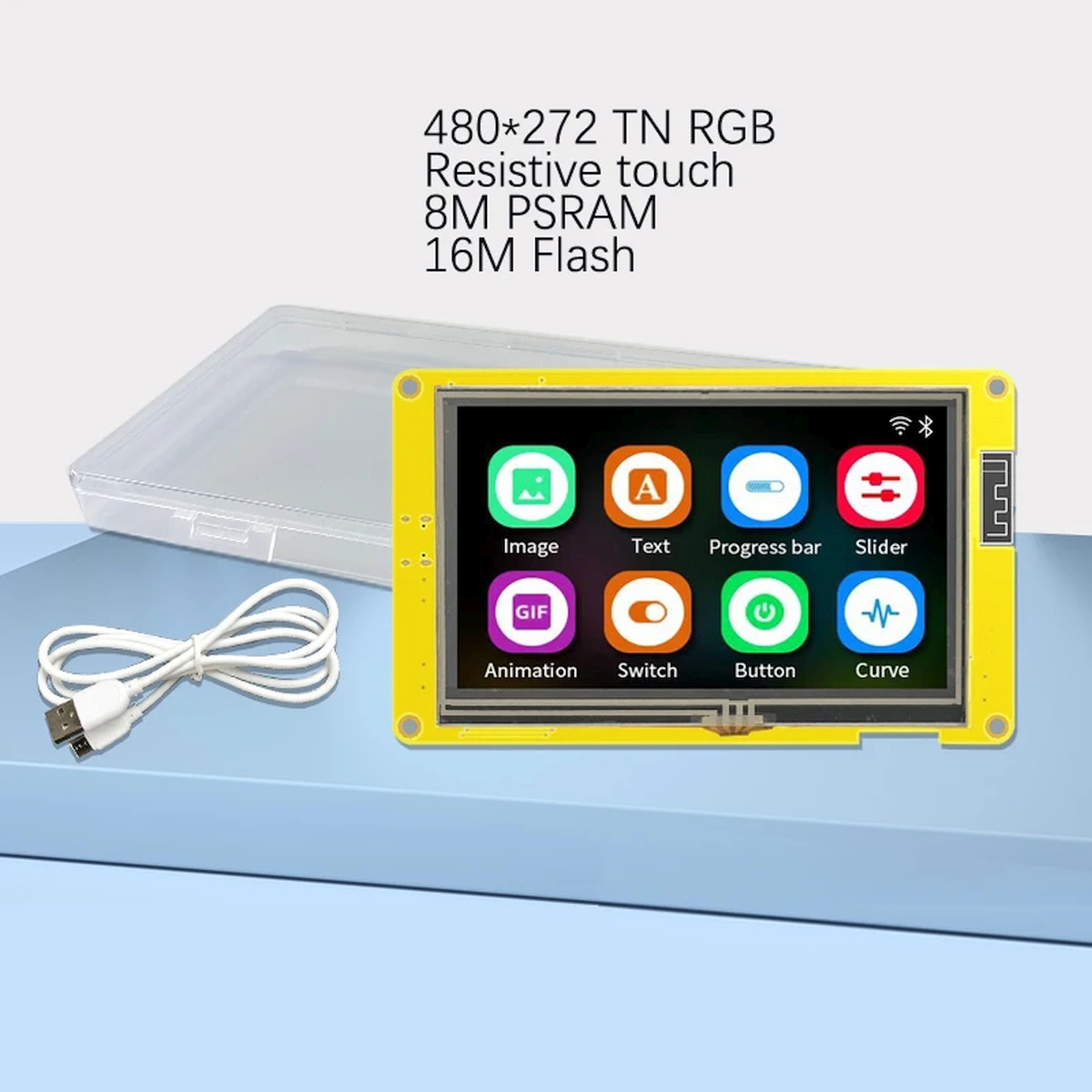

ESP32-S3 LVGL fejlesztőpanel 4,3 hüvelykes érintőkijelzővel, WiFi és Bluetooth támogatással, HMI prototípusokhoz és mikrokontrolleres grafikus vezérléshez.

4,3 colos TFT érintőkijelzős ESP32-S3 fejlesztőpanel LVGL grafikus felülethez, WiFi és Bluetooth kapcsolattal, mikrokontrolleres HMI projektekhez.

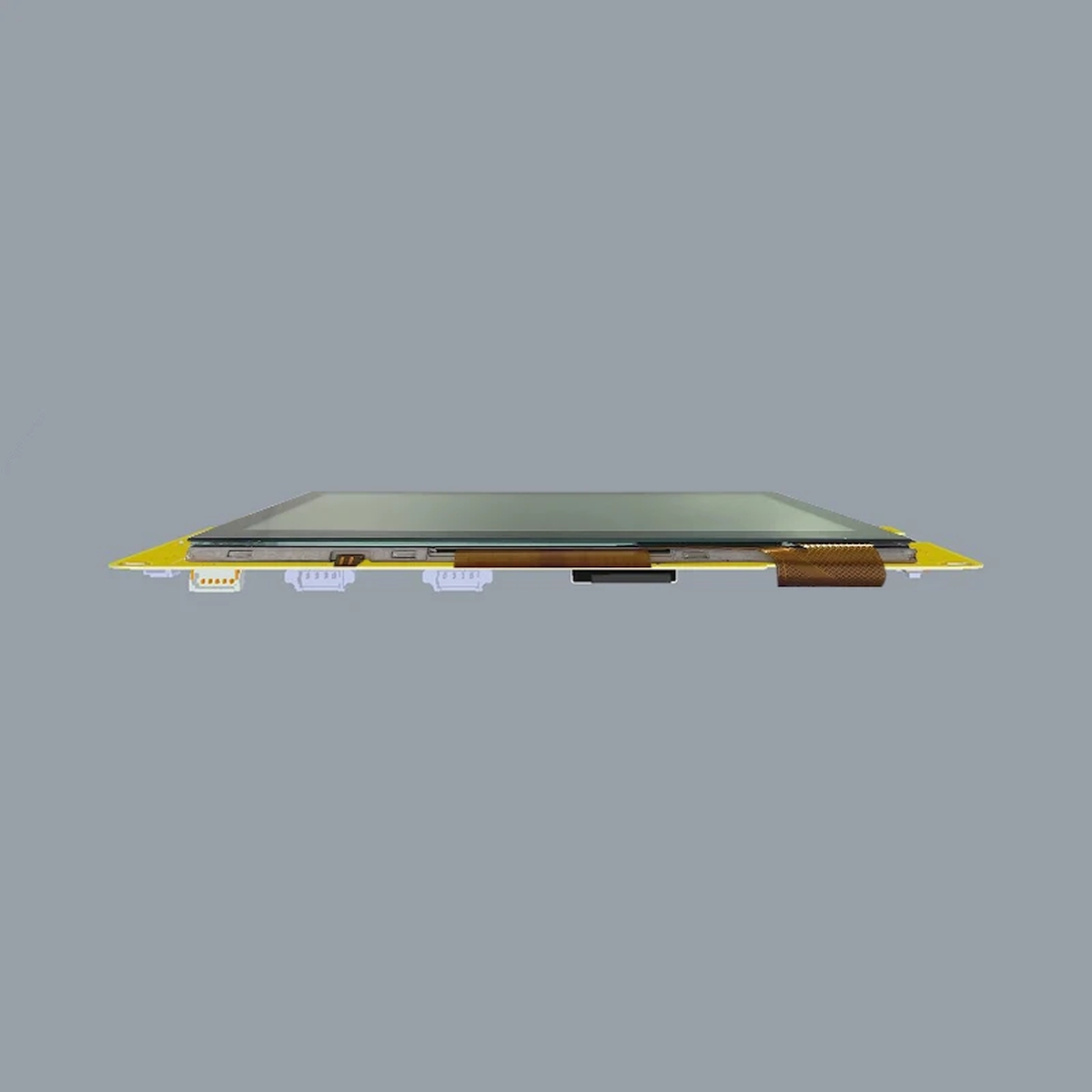

ESP32-S3 HMI panel LVGL felülethez és IoT vezérléshez

ESP32-S3 alapú LVGL kijelzős modul 4,3 hüvelykes rezisztív érintőfelülettel, microSD olvasóval és WiFi Bluetooth kommunikációval.

ESP32-S3 LVGL Development Board (4.3″, LVGL, touch) [ESP32-4827S043R]

Name: ESP32-S3 LVGL Development Board (4.3″, LVGL, touch) [ESP32-4827S043R]
Brand: TavIR
SKU: T78747
Price: 12500 HUF
Availability: InStock

12.500Ft (9.843Ft+ÁFA)

4 készleten

Cikkszám: T78747 Kategóriák: Bluetooth, EspressIf (ESP32/ESP8266), Grafikus, Intelligens kijelzők (HMI) Márka: TavIR

Cikkszám: T78747

Leírás

Ha egy projektnek már nem elég egy soros monitor, pár LED vagy egy apró OLED kijelző, akkor ideje rendes kezelőfelületet adni neki.

Az ESP32-4827S043R egy ESP32-S3 alapú HMI fejlesztőpanel 4,3 hüvelykes, 480×272 pixeles TFT kijelzővel és rezisztív érintőfelülettel. Nem egyszerű “kijelzőmodul”, hanem önálló mikrokontrolleres egység: a grafikus felületet maga az ESP32-S3 állítja elő, kezeli az érintést, kommunikál WiFi-n vagy Bluetooth-on, és akár microSD kártyáról is dolgozhat.

Akkor vedd elő, ha egy eszköznek helyi menürendszert, státuszkijelzést, adatmegjelenítést vagy egyszerű kezelőfelületet szeretnél adni – külön mini számítógép nélkül.

Tipikus felhasználás: okosotthon státuszpanel, IoT kezelőfelület, labor- vagy tesztpad kijelző, gépközeli HMI prototípus, LVGL tanuló- és fejlesztőprojekt.

Fontos: ez a panel nem HDMI monitor Raspberry Pi-hez. Önálló ESP32-S3 alapú HMI egységként érdemes gondolkodni róla, amely más rendszerekkel például UART-on, WiFi-n, MQTT-n vagy HTTP-n keresztül kommunikálhat.

Miért?

Mert egyetlen panelen együtt kapod meg azt, amihez különben több modult kellene összeraknod: ESP32-S3 vezérlőt, nagyobb színes kijelzőt, érintéskezelést, microSD foglalatot és USB-C programozási lehetőséget.

ESP32-S3 alapú fejlesztőpanel WiFi és Bluetooth 5 kommunikációval.
4,3″ TFT kijelző 480×272 felbontással.
Rezisztív érintőfelület XPT2046 érintésvezérlővel.
16 MB flash és 8 MB PSRAM, ami grafikus felületeknél különösen jól jön.
microSD foglalat képekhez, betűkészletekhez, konfigurációhoz vagy naplófájlokhoz.
USB-C csatlakozás CH340C USB-UART illesztéssel fejlesztéshez és soros naplózáshoz.
LVGL-alapú grafikus felületfejlesztéshez is használható.

Ha ESP32-re építenél látványosabb kezelőfelületet, ez a panel nem csak megjelenít, hanem gondolkodik, kommunikál és vezérel is.

Hogyan működik?

A panel központja az ESP32-S3 mikrokontroller. Ez futtatja a programodat, kezeli a grafikus felületet, feldolgozza az érintéseket, kommunikál a külvilággal, és vezérli a kijelzőt.

A TFT megjelenítés ILI9485 kijelzővezérlőn keresztül történik, párhuzamos RGB565 interfésszel. Ez fontos különbség a sok hobbiprojektből ismert SPI-s TFT modulokhoz képest: itt nem biztos, hogy a megszokott SPI kijelzős könyvtárak egy az egyben használhatók.

Az érintésvezérlésről XPT2046 gondoskodik SPI buszon, rezisztív érintőpanellel. A rezisztív érintés nem ugyanaz az élmény, mint egy modern telefon kapacitív kijelzője, viszont műszeres, ipari jellegű vagy kesztyűs környezetben sokszor éppen ez a praktikusabb megoldás.

A microSD foglalat SPI alapon használható. Ide kerülhetnek például képek, ikonok, betűkészletek, konfigurációs fájlok vagy egyszerű adatnaplók.

Fejlesztéshez és soros naplózáshoz USB-C csatlakozó áll rendelkezésre, CH340C USB-UART illesztőn keresztül.

Mire használhatod?

Na, itt kezd élni valójában a panel. Olyan projektekhez ajánlott, ahol a felhasználónak nem csak egy szenzorértéket szeretnél kiírni, hanem valamilyen helyi kezelőfelületet is adnál.

Tipikus felhasználási példák:

okosotthon státuszpanel WiFi-n frissülő adatokkal,
ESP32 alapú falikijelző hőmérséklethez, páratartalomhoz, energiaadatokhoz vagy riasztási állapotokhoz,
gépközeli kezelőfelület prototípus menükkel, beállításokkal és egyszerű grafikonokkal,
IoT eszköz saját “előlapja” MQTT vagy HTTP kommunikációval,
szenzoradatok helyi megjelenítése és naplózása microSD kártyára,
labor- vagy tesztpad kijelző mérési eredményekhez és állapotjelzésekhez,
Raspberry Pi alapú rendszer mellé külön HMI egységként, UART-on vagy hálózaton kommunikálva,
LVGL tanulóprojekt, ahol nem csak kódban, hanem képernyőn is látni akarod, mit építesz.

Ha a projekted már átlépte a “kiírom soros monitorra” korszakot, és a felhasználónak is érthető, kezelhető felületet akarsz adni.

Mire nem ideális?

Pont azért, hogy ne legyen belőle később bosszúság, ezt is érdemes tisztán látni.

Ez a panel nem ideális, ha:

kapacitív, telefonos érzetű érintőkijelzőt keresel,
Raspberry Pi-hez szeretnél HDMI kijelzőt,
meglévő Arduino-projekted kifejezetten SPI TFT-re és TFT_eSPI-re épül,
teljesen kezdőként, dokumentáció nélkül szeretnéd “csak bedugni és kész” módon használni,
5 V-os logikai szintű külső áramkörökkel kötnéd össze illesztés nélkül.

A tápellátás 5 V, de ez nem jelenti azt, hogy az IO-k 5 V logikai szintűek. Külső eszközök illesztésénél a 3,3 V-os ESP32 környezetet kell figyelembe venni.

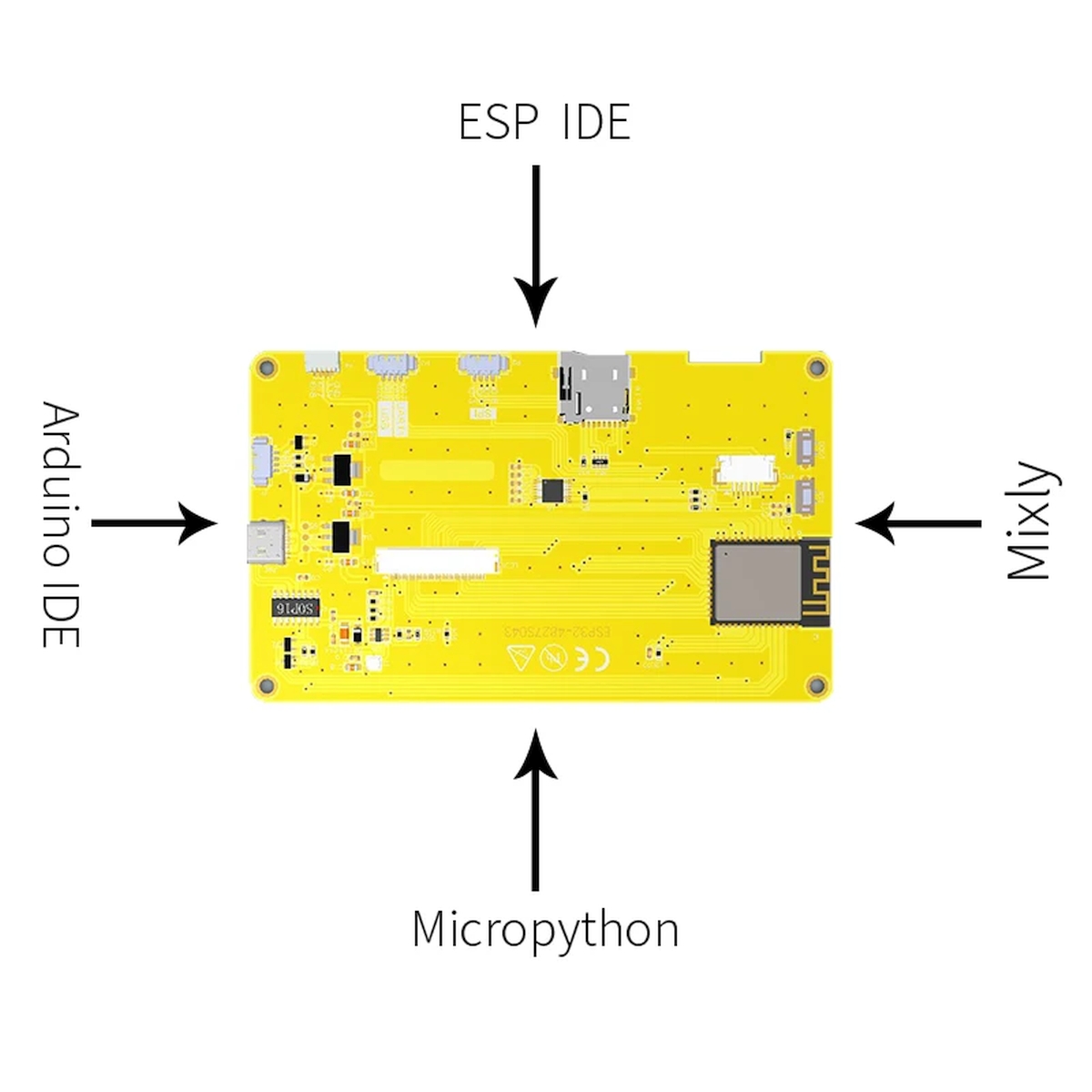

Kompatibilitás és fejlesztés

A panel ESP32-S3 alapú, ezért fejlesztési irányként Arduino IDE és ESP-IDF környezet való hozzá.

Arduino IDE-ben ESP32 core használatával fejleszthető, de a kijelző meghajtásánál figyelni kell arra, hogy a panel párhuzamos RGB565 interfészt használ. Emiatt a klasszikus SPI-s TFT példák és könyvtárak nem feltétlenül illeszthetők közvetlenül!

LVGL-lel különösen érdekes választás, mert a 4,3″ kijelző, a PSRAM és az érintés együtt már alkalmasabb valódi grafikus kezelőfelületek prototípusához, mint egy apró kijelzőmodul.

Raspberry Pi mellett nem kijelzőként, hanem külön mikrokontrolleres kezelőegységként használható. Ilyenkor a Pi és az ESP32-S3 panel kommunikációja történhet például UART-on, WiFi-n vagy hálózaton keresztül.

ESP8266-os rendszereknél közvetlen “csereként” nem igazán jó és egyszerű, de hálózati UI végpontként vagy külön kijelző-központként beilleszthető egy meglévő rendszerbe.

Műszaki adatok

Termék típusa: ESP32-S3 alapú HMI / LVGL fejlesztőpanel
Modell: ESP32-4827S043R
Vezérlő: ESP32-S3
Processzor: kétmagos Xtensa LX7, 240 MHz
Vezeték nélküli kommunikáció: 2,4 GHz WiFi, Bluetooth 5
Flash memória: 16 MB
PSRAM: 8 MB
Kijelző: 4,3″ TFT
Felbontás: 480×272 pixel
Kijelzővezérlő: ILI9485
Kijelző interfész: párhuzamos RGB565
Érintés: rezisztív
Érintésvezérlő: XPT2046, SPI buszon
microSD: TF / microSD foglalat, SPI
USB: USB-C soros kapcsolat
USB-UART illesztő: CH340C
Tápfeszültség: 5 V
Tipikus áramfelvétel: kb. 260 mA
Működési hőmérséklet: -20 °C – +70 °C
Alaplap méret: 181,0 mm × 108,0 mm

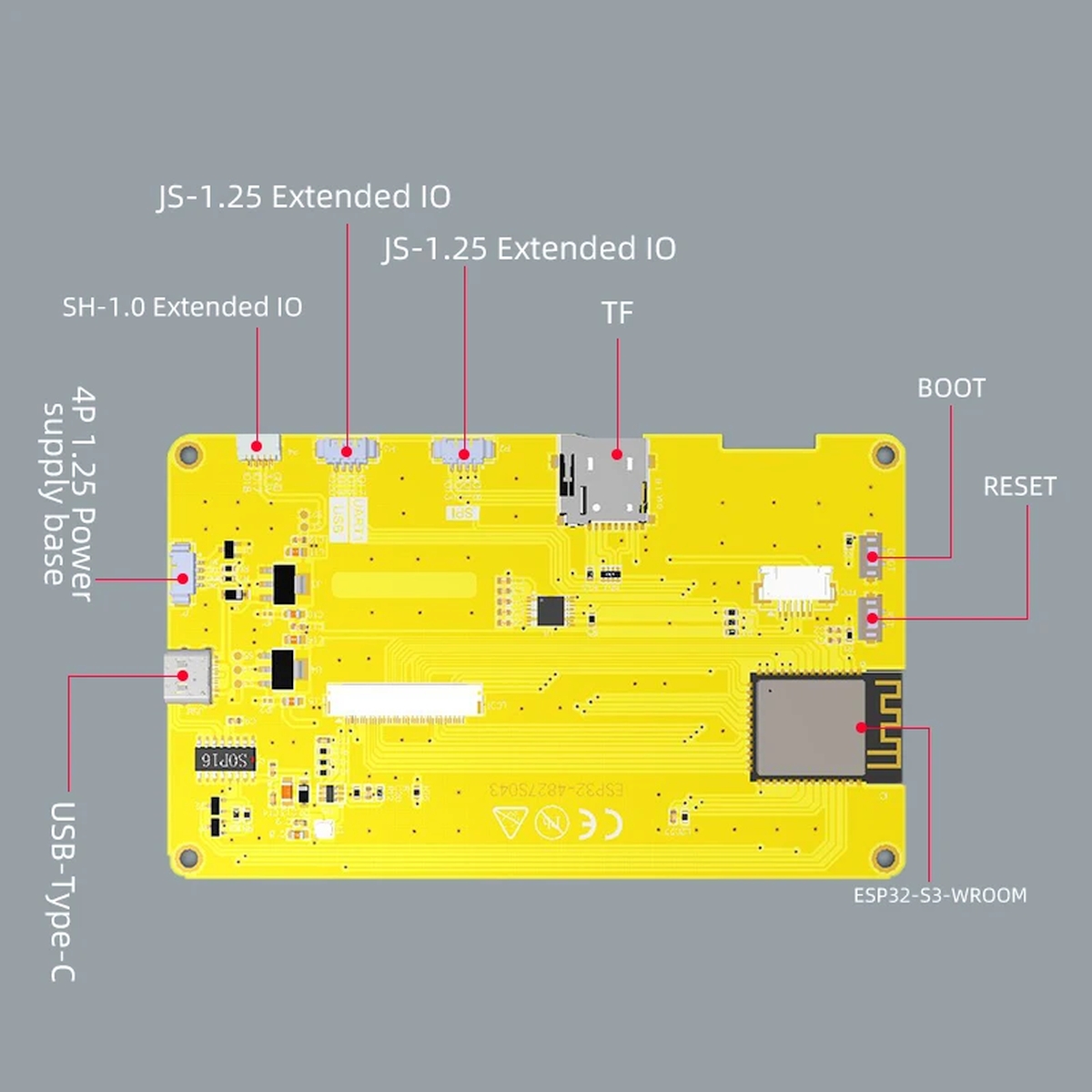

Kivezetések

A panelen több csatlakozópont is elérhető:

P1 / UART: GND, RX, TX, +5V
P2 / SPI: IO13, IO12, IO11, IO19
P3 / USB-UART környezet: IO20, IO19, IO18, IO17
P4: IO18, IO17, +3.3V, GND

Bekötés előtt mindig ellenőrizd a konkrét panel dokumentációját és pinoutját, különösen akkor, ha külső modult, szenzort vagy másik vezérlőt illesztesz hozzá.

Dokumentáció

Csomag

1x ESP32-4.3 TFT/rezisztív touch modul (ESP32-4827S043R),
1x doboz,
1x USB-C kábel.

További információk

Tömeg	0,1 kg
Méretek	10 × 6 × 1 cm
Cikkszám	T78747
Chipkészlet	ESP32-S3
Méret	4.3"
Tápfeszültség [V]	5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„ESP32-S3 LVGL Development Board (4.3″, LVGL, touch) [ESP32-4827S043R]” értékelése elsőként

Kérdés: Mire való az ESP32-S3 LVGL Development Board 4,3 hüvelykes érintőkijelzővel?
Válasz: Az ESP32-S3 LVGL Development Board 4,3 hüvelykes TFT kijelzővel olyan HMI és IoT fejlesztőpanel, amely grafikus kezelőfelületek, érintőképernyős vezérlők, adatmegjelenítő panelek és beágyazott prototípusok készítésére használható. A panel ESP32-S3 vezérlőre, WiFi és Bluetooth 5 kommunikációra, 16 MB Flash memóriára, 8 MB PSRAM-ra, microSD foglalatra és LVGL-kompatibilis grafikus környezetre épül.

Kérdés: Mikor jó választás ez a 4,3 hüvelykes ESP32-S3 HMI fejlesztőpanel?
Válasz: Akkor jó választás, ha egy projektben nemcsak mikrokontrolleres vezérlésre, hanem helyi grafikus kijelzésre és érintéses felhasználói felületre is szükség van. Ilyen lehet például okosotthon vezérlőpanel, mérőműszer kezelőfelület, WiFi-s adatmonitor, laborpanel, 3D nyomtató kiegészítő felület vagy ipari jellegű prototípus.

Kérdés: Miben erősebb egy ESP32-S3 alapú LVGL kijelzőpanel egy egyszerű TFT kijelzőmodulnál?
Válasz: Egy egyszerű TFT kijelzőmodulhoz külön mikrokontroller, illesztés és grafikus könyvtárbeállítás kell, míg ez a fejlesztőpanel egy komplett ESP32-S3 alapú rendszer. A kijelző, az érintőpanel, a vezérlő, a memória, a WiFi, a Bluetooth és a microSD foglalat egy panelen található, ezért gyorsabban építhető vele működő HMI prototípus vagy önálló IoT kezelőfelület.

Kérdés: Milyen kijelzőt és érintővezérlést használ az ESP32-4827S043R panel?
Válasz: A panel 4,3 hüvelykes, 480×272 felbontású TFT kijelzőt használ, ILI9485 grafikus vezérlővel és párhuzamos RGB-565 interfésszel. Az ESP32-4827S043R változat rezisztív érintőpaneles kivitel, amelynél az érintéskezelés XPT2046 vezérlőn keresztül, SPI kommunikációval történik.

Kérdés: Használható Arduino IDE-vel, PlatformIO-val vagy ESP-IDF környezetben?
Válasz: A panel ESP32-S3 alapú, ezért a fejlesztés elvileg Arduino IDE, PlatformIO vagy natív ESP-IDF környezetben is megoldható, de a kijelző, az érintőpanel, az LVGL és a pin-kiosztás miatt a projektbeállításokra külön figyelni kell. Komolyabb HMI fejlesztéshez célszerű olyan példaprojektből indulni, amely már tartalmazza az ESP32-S3, az LVGL, az ILI9485 kijelző és az XPT2046 touch megfelelő konfigurációját.

Kérdés: Miért fontos a 8 MB PSRAM az LVGL grafikus felületeknél?
Válasz: Az LVGL grafikus felületek memóriaigénye a kijelző felbontásától, a képernyőpuffertől, az objektumok számától, a betűkészletektől és a képi elemek méretétől függ. A 8 MB PSRAM előnyös, mert több tartalékot ad összetettebb képernyők, ikonok, animációk, több nézetből álló menürendszerek és nagyobb kijelzőpufferek használatához.

Kérdés: Mire használható a microSD kártyafoglalat ezen az ESP32-S3 kijelzős panelen?
Válasz: A microSD kártyafoglalat hasznos lehet konfigurációs fájlok, mérési naplók, képi erőforrások, ikonok, betűkészletek vagy webes tartalmak tárolására. Egy érintőkijelzős IoT panelnél ez különösen praktikus, mert a grafikus felület elemei és a mért adatok nem feltétlenül a belső Flash memóriát terhelik.

Kérdés: Milyen gyakori hibák fordulhatnak elő az ESP32-S3 LVGL panel beüzemelésekor?
Válasz: Gyakori hiba lehet a rossz board-beállítás, a hibás pin-kiosztás, a nem megfelelő kijelződriver, a rosszul méretezett LVGL buffer, a PSRAM kikapcsolt állapota, az érintőpanel SPI beállításainak téves konfigurációja vagy a nem megfelelő USB-soros illesztőprogram. Ha a kijelző fehér marad, villog, torz képet ad vagy az érintés nem működik, elsőként a tápellátást, az ESP32-S3 boardprofilt, a PSRAM engedélyezését és az LVGL display/touch konfigurációt érdemes ellenőrizni.

Kérdés: Alkalmas ez a panel okosotthonos vagy ipari jellegű kezelőfelülethez?
Válasz: Prototípushoz, oktatáshoz, műhelyprojektekhez és kisebb vezérlőfelületekhez igen, mert a WiFi, Bluetooth, érintőkijelző és grafikus megjelenítés egyetlen panelen elérhető. Végleges ipari beépítésnél külön vizsgálni kell a környezeti feltételeket, a tápellátás stabilitását, az EMC szempontokat, a ház kialakítását, a szoftveres watchdogot és a hosszú távú üzembiztonságot.

Kérdés: Milyen projektekhez illik legjobban a 4,3 hüvelykes ESP32-S3 érintőkijelzős fejlesztőpanel?
Válasz: Leginkább olyan projektekhez illik, ahol helyi vizuális visszajelzés és kényelmes érintéses kezelés kell. Például hőmérséklet- és páratartalom-monitor, relés vezérlőpanel, WiFi-s adatgyűjtő, műhelydiagnosztikai kijelző, egyszerű SCADA-jellegű prototípus, 3D nyomtató kezelőfelület vagy oktatási célú LVGL grafikus projekt készíthető vele.

Kérdés: Hol találok további útmutatókat a témában?
Válasz: További ESP32 fejlesztési, ESP-IDF és mikrokontrolleres útmutatók a TavIR Tudástárban érhetők el, például az ESP-IDF 6.0 laikus szemmel: mikor válts, mikor ne? című összefoglalóban. Ez különösen hasznos, ha az ESP32-S3 LVGL fejlesztést nemcsak Arduino szinten, hanem hosszabb távon karbantartható ESP-IDF környezetben is szeretnéd megérteni.

Kérdés: Hol szerezhetem be a projekthez szükséges modult vagy kiegészítőt?
Válasz: Ha a 4,3 hüvelykes HMI panel mellé külön ESP32-S3 alapú vezérlőre, kisebb tesztpanelre vagy kiegészítő fejlesztőeszközre van szükség, kapcsolódó alternatívaként megnézhető az ESP32-S3 supermini alappanel ESP32S3, 4MB Flash, 2MB PSRAM, bővített termékoldal. Ez nem az aktuális kijelzős panel, hanem egy kapcsolódó ESP32-S3 fejlesztőpanel kisebb méretű IoT és vezérlési feladatokhoz.
