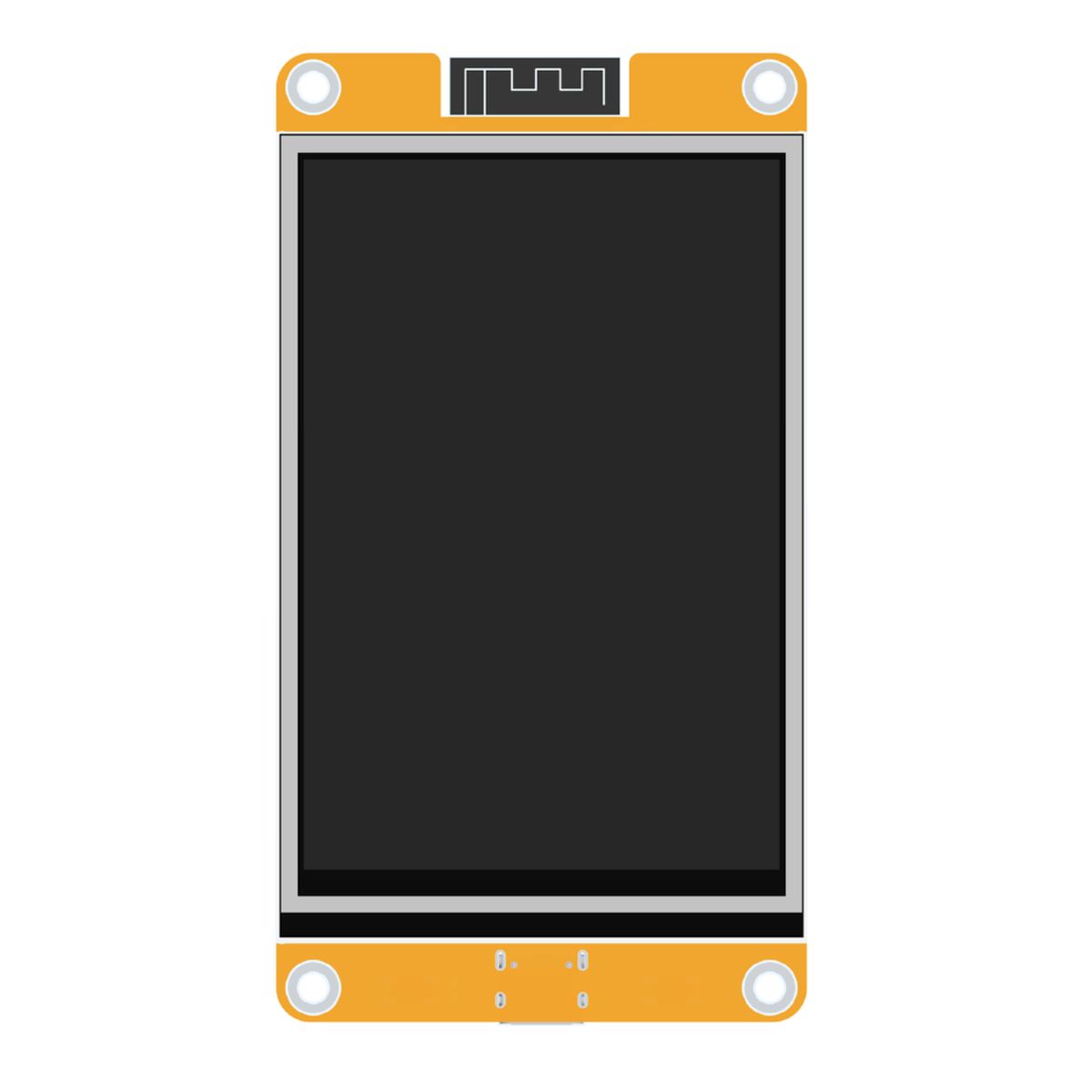

ESP32-E 3.5inch (ST7789/320×480 TFT) rezisztív touch (TN/TFT) kijelzővel [E32R35T]

Leírás

Az ESP32-E 3.5inch ST7789 320×480 TFT rezisztív touch TN kijelzővel egy olyan ESP32 alapú fejlesztőpanel, ahol a mikrokontroller, a 3.5″-os színes TFT kijelző és az érintőfelület egy panelre kerül. Akkor érdemes elővenni, ha nem külön kijelzőmodult, külön érintővezérlőt és külön ESP32 panelt szeretnél összehuzalozni, hanem egyben kezelhető grafikus vezérlőfelületet építenél.

A 320 x 480 pixeles ST7789 kijelző már elég nagy ahhoz, hogy menük, státuszkijelzések, egyszerű HMI oldalak, mérési panelek vagy vezeték nélküli vezérlőfelületek is kényelmesen elférjenek rajta. Az ESP32 Wi-Fi és Bluetooth képessége miatt a panel nem csak helyi kijelzőként használható, hanem hálózatra kapcsolt eszközök kezelőfelületeként is.

A rezisztív érintés műhelyben sokszor előny: stylusszal, körömmel, kesztyűs kézzel is használható. Cserébe más érzés, mint egy telefon kijelzője, és beüzemeléskor figyelni kell a kalibrációra, a forgatásra és az érintési koordináták illesztésére.

Az első korlát a kijelző típusa: a TN TFT panelnél a betekintési szög és a beépítési irány számít. Ha a kijelzőt fixen, oldalról vagy alulról nézik, ezt már a mechanikai tervezésnél ellenőrizni kell.

Hol illeszkedik a rendszerbe?

Az ESP32-E 3.5inch ST7789 320×480 TFT rezisztív touch TN kijelzővel a vezérlő és a kezelőfelület határán dolgozik. Egy egyszerű ESP32 fejlesztőpanelhez képest nem csak programot futtat, hanem helyben meg is jeleníti az állapotokat, menüket és vezérlőgombokat.

Tipikus helye olyan projektekben van, ahol a készüléknek saját kijelzőt kell kapnia, de nem indokolt külön SBC, Raspberry Pi vagy HDMI kijelzős rendszer. A panel ESP32 alapú, ezért jól illik Wi-Fi-s mérőállomásokhoz, kisebb vezérlőkhöz, oktatási feladatokhoz és prototípus kezelőpanelekhez.

Az ESP32-E 3.5inch ST7789 320×480 TFT rezisztív touch TN kijelzővel egy ESP32 alapú, 3.5″-os ST7789 TFT kijelzővel és rezisztív érintéssel szerelt HMI fejlesztőpanel Arduino, PlatformIO és LVGL alapú grafikus projektekhez.

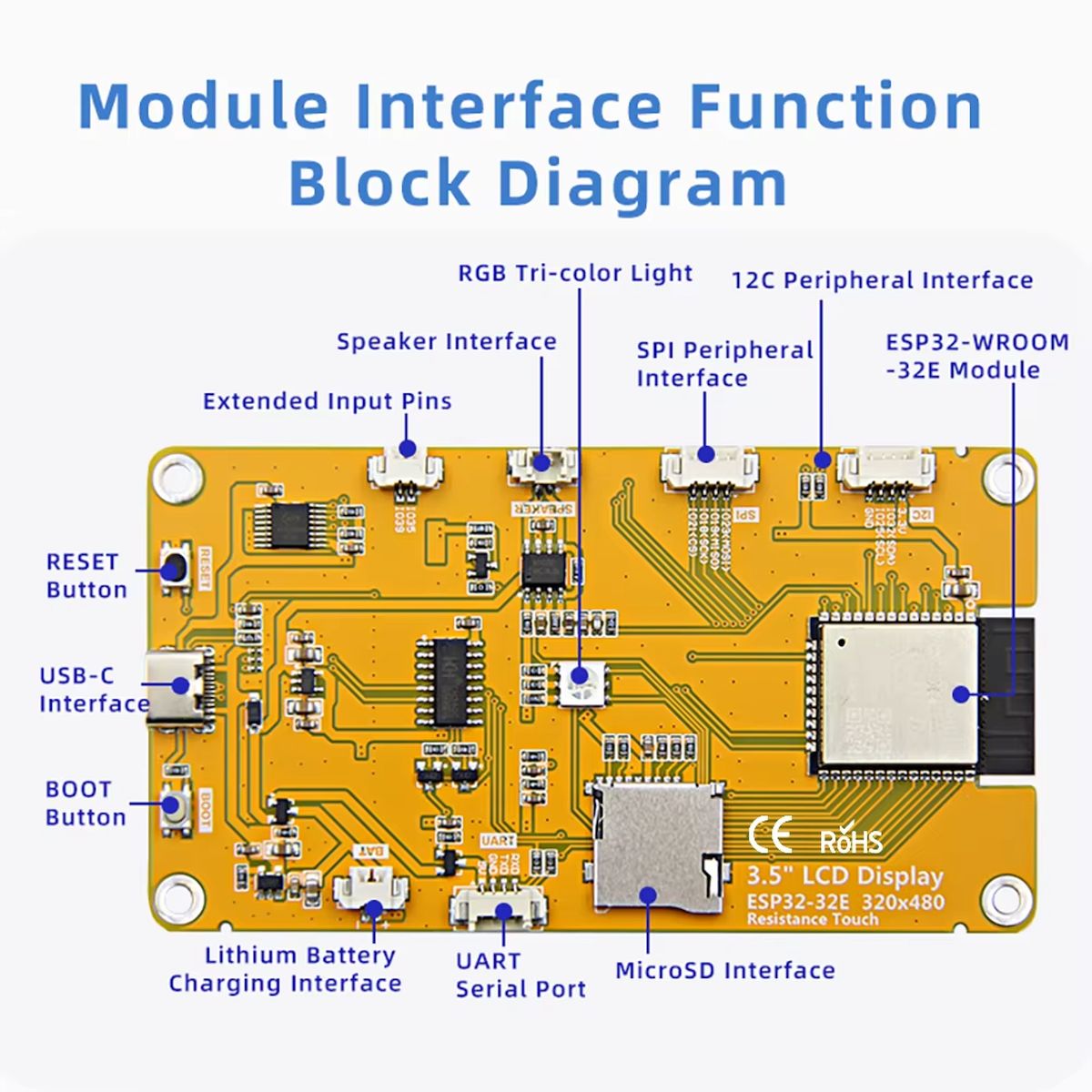

Működés és beépítés

A panel központi eleme az ESP32 vezérlő, amely a kijelzőt, az érintést és a kommunikációt egy projekten belül kezeli. A TFT kijelző ST7789 vagy ST7789U meghajtóval dolgozik, a 320 x 480 pixeles felbontás pedig álló vagy fekvő elrendezésű felületekhez is használható.

A rezisztív touch nem kapacitív érintőpanel. Itt az érintés nyomás alapján működik, ezért a szoftverben az érintési koordináták, a kijelző forgatása és az aktív terület beállítása külön figyelmet kér. Ha a kijelző képe jó, de az érintés elcsúszik vagy fordítva reagál, legtöbbször nem hardverhiba az első gyanús pont, hanem rossz touch kalibráció vagy hibás orientációs beállítás.

LVGL használatnál a kijelzőpuffer mérete, a frissítési mód és az ESP32 szabad memóriája döntően befolyásolja, mennyire lesz folyamatos a felület. Nagy képek, sok widget és animált képernyők esetén hamarabb elérhető a memóriahatár, mint egy egyszerű gombos menünél.

Felhasználási példák

Az ESP32-E 3.5inch ST7789 320×480 TFT rezisztív touch TN kijelzővel jól használható például:

• Wi-Fi-s szenzorállomás helyi kijelzőjeként.
• Otthonautomatizálási próbakijelzőként, ahol státuszok és kapcsolók jelennek meg.
• Labor- vagy műhelymérő egyszerű kezelőfelületeként.
• Oktatási ESP32 grafikus programozási feladatokhoz.
• LVGL alapú menürendszerek kipróbálásához.
• Adatnaplózó projekt kijelzőjeként, ha a microSD / TF foglalat jelenléte ellenőrizve van.
• Kis vezérlődoboz előlapjába épített HMI panelként.
• Bluetooth vagy Wi-Fi kapcsolattal működő helyi beállítópanelként.

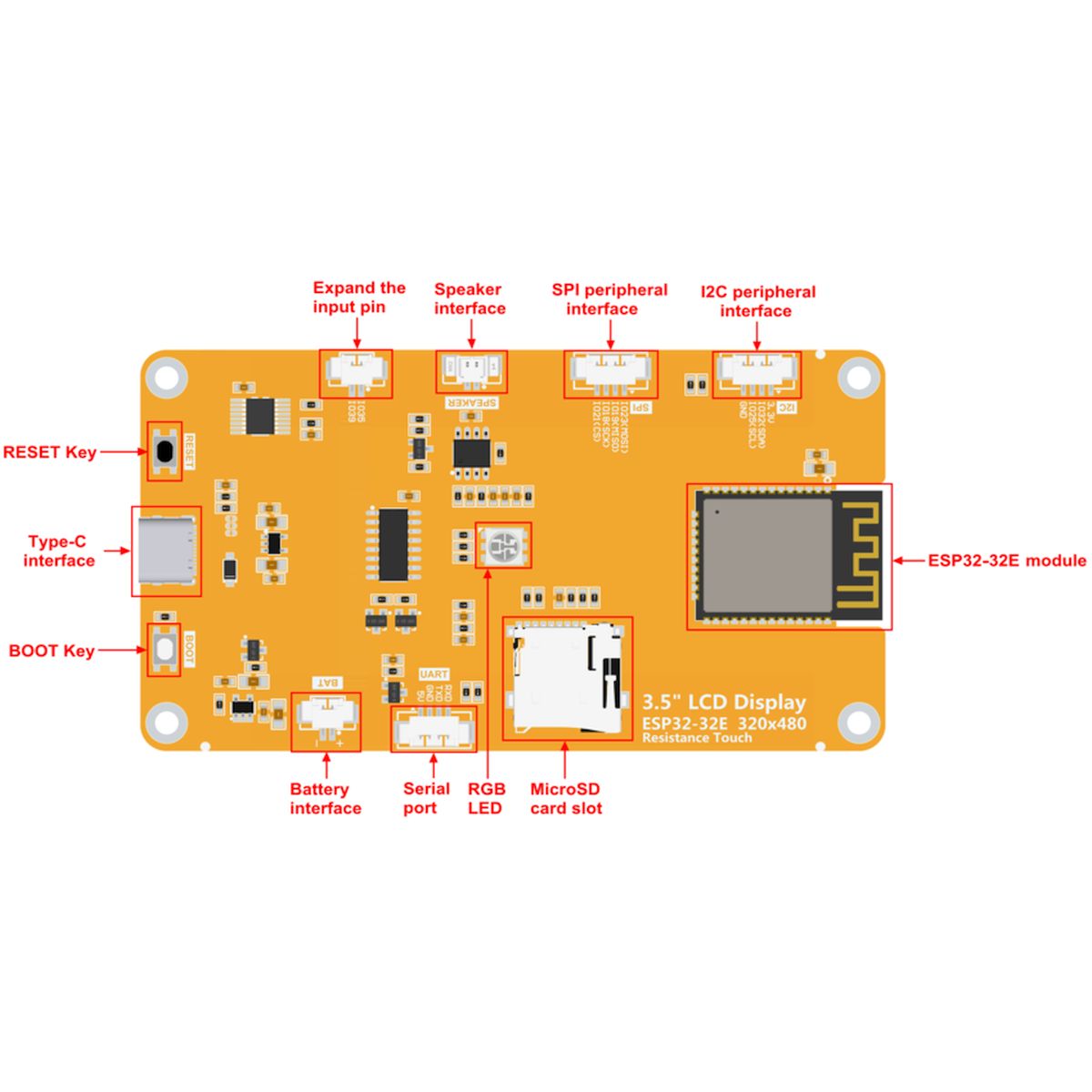

Kompatibilitás és beüzemelés

Döntés előtt ellenőrizendő adatok

Vásárlás előtt ezeket érdemes végignézni, hogy erre fejlesztesz-e:

• A pontos vezérlőmodul ESP32-E, ESP32-32E vagy más ESP32 variáns-e.
• A kijelző meghajtója ST7789 vagy ST7789U.
• A rezisztív touch vezérlője XPT2046-e.
• A touch kommunikáció SPI buszon van-e kivezetve.
• A panel USB-C vagy microUSB csatlakozós-e.
• Van-e microSD / TF foglalat, és használható-e a kiválasztott könyvtárral.
• A panel kap-e akkumulátor csatlakozást és töltéskezelést.
• A csomagban van-e kábel, érintőtoll, csatlakozókábel vagy ház.
• A tervezett beépítési nézési irány megfelel-e a TN kijelző karakterének.

Használati korlát és mikor ne ezt válaszd

• Ne ezt a típust válaszd, ha telefonos érzetű, többujjas, üvegfelületű kapacitív érintés kell.
• Ne ezt válaszd, ha a kijelzőt széles betekintési szögből vagy kültéri fényben kell jól olvasni. Ilyenkor IPS paneles vagy nagyobb fényerejű kijelzőt kell keresni.
• Ne ezt válaszd, ha Linuxos környezetet, böngészőt, HDMI kijelzést vagy nagy felbontású grafikus felületet vársz. Ez ESP32 alapú mikrokontrolleres panel, nem miniszámítógép.
• Ne ezt válaszd, ha a projekt sok nagy képet, animációt, több képernyős LVGL felületet és nagy memóriát igényel, miközben a panelen nincs PSRAM !!!.
• Ne ezt válaszd, ha a beépítésnél nincs lehetőség a touch kalibráció és a kijelző orientáció ellenőrzésére.

Műhelytitok

Ennél a panelkategóriánál a legtöbb beüzemelési idő nem a Wi-Fi vagy Bluetooth részen megy el, hanem a kijelző és a touch összehangolásán. A kijelző képe önmagában még nem jelenti azt, hogy a touch is jól van bekötve szoftveresen. Először mindig külön tesztképernyővel, majd külön touch koordináta kiírással érdemes ellenőrizni a panelt, és csak utána ráépíteni az LVGL menüt.

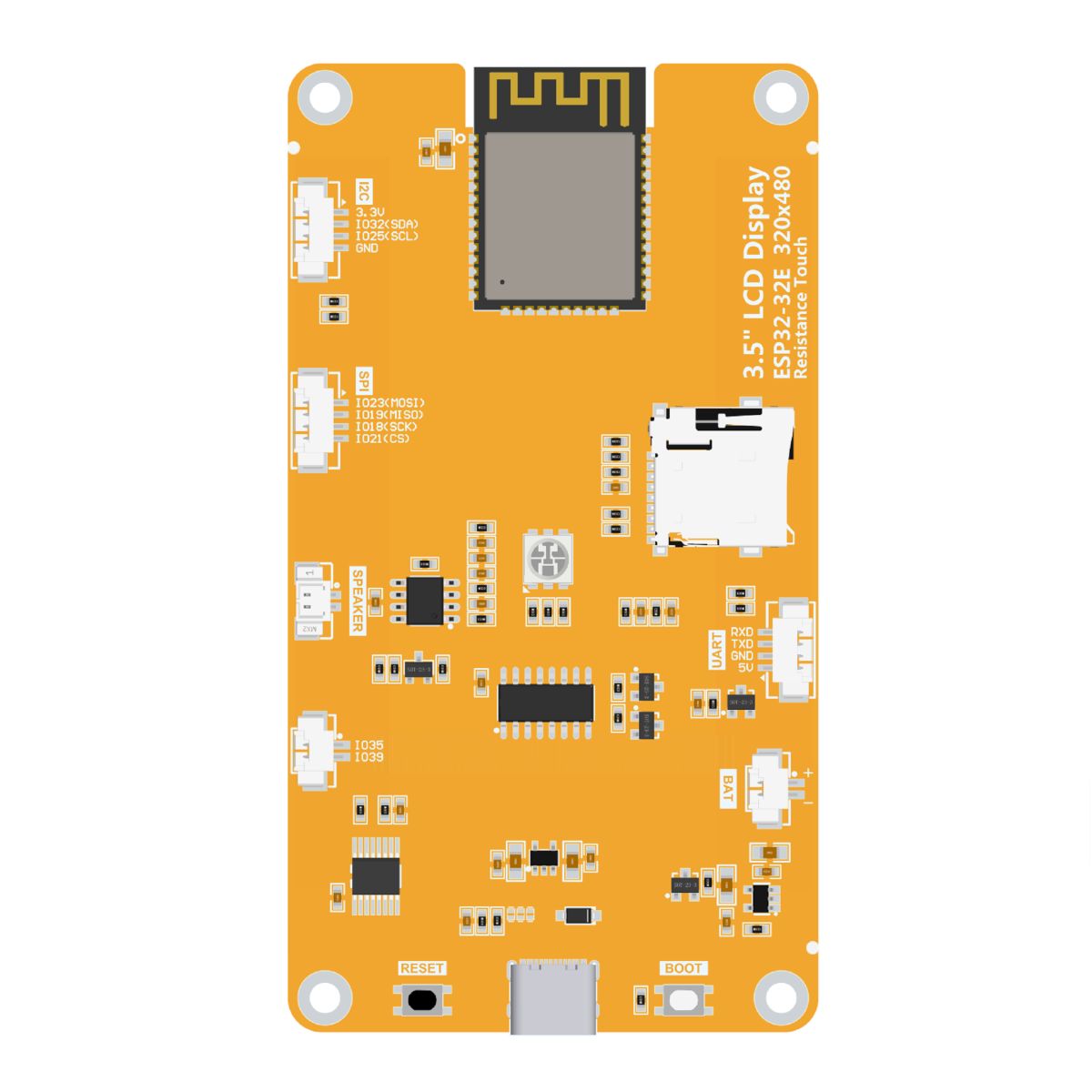

Műszaki jellemzők

Dokumentáció

• Előd termékoldal: ESP32-3248S035R TavIR WebShop
• 3.5inch ESP32-32E Display műszaki oldal (gyártó teljes adatismertetés) – LCDWiki
• ESP32 smart display könyvtár és támogatott panelek – GitHub
• ST7789 kijelzőmeghajtó LVGL környezetben LVGL

Csomag

• 1x ESP32-E 3.5inch ST7789 320×480 TFT rezisztív touch TN kijelzővel fejlesztőpanel
• 1x USB-C kábel
• 1x Érintőtoll
• 1x IIC csatlakozókábel
• 1x tárolódoboz
