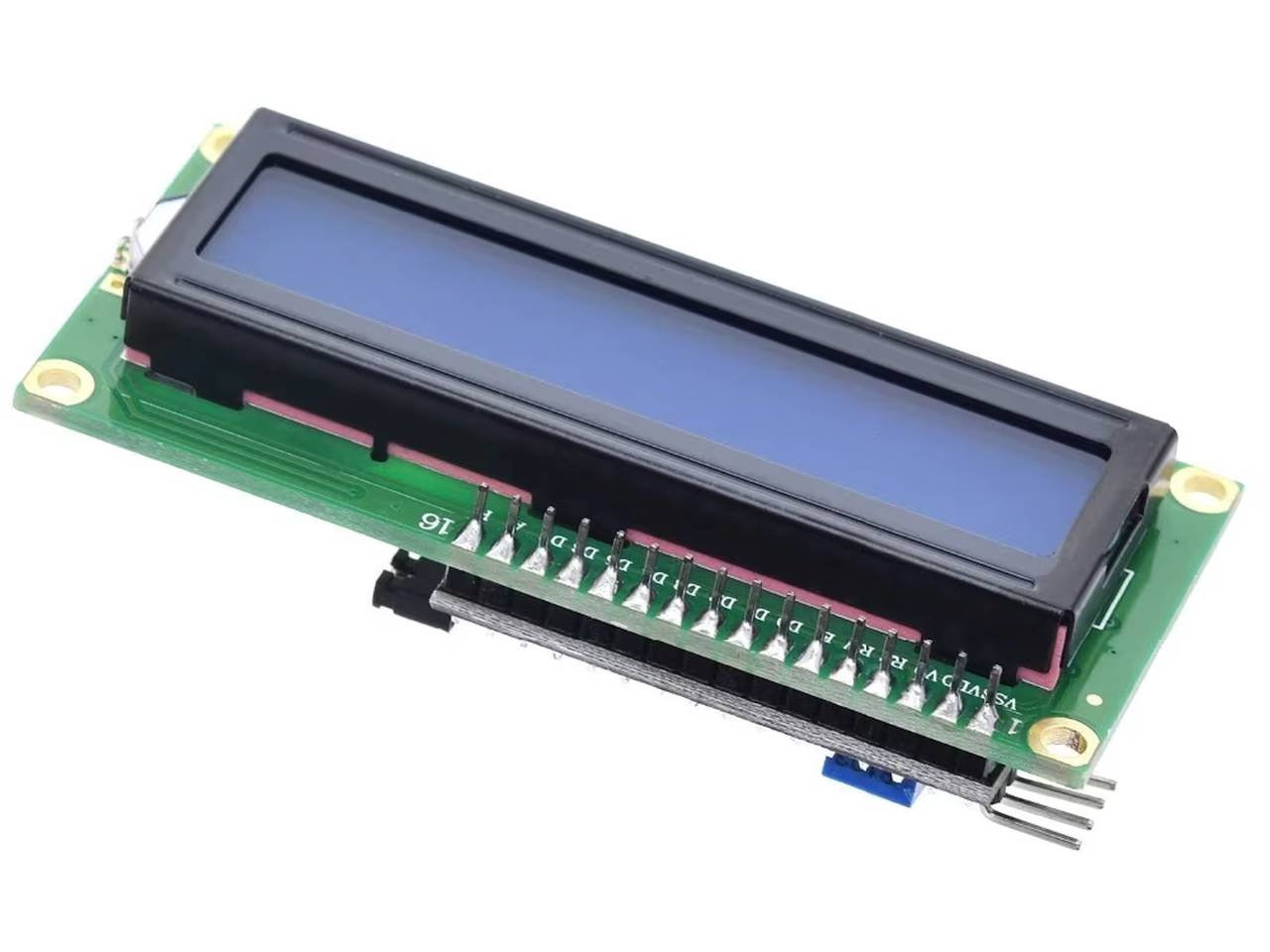

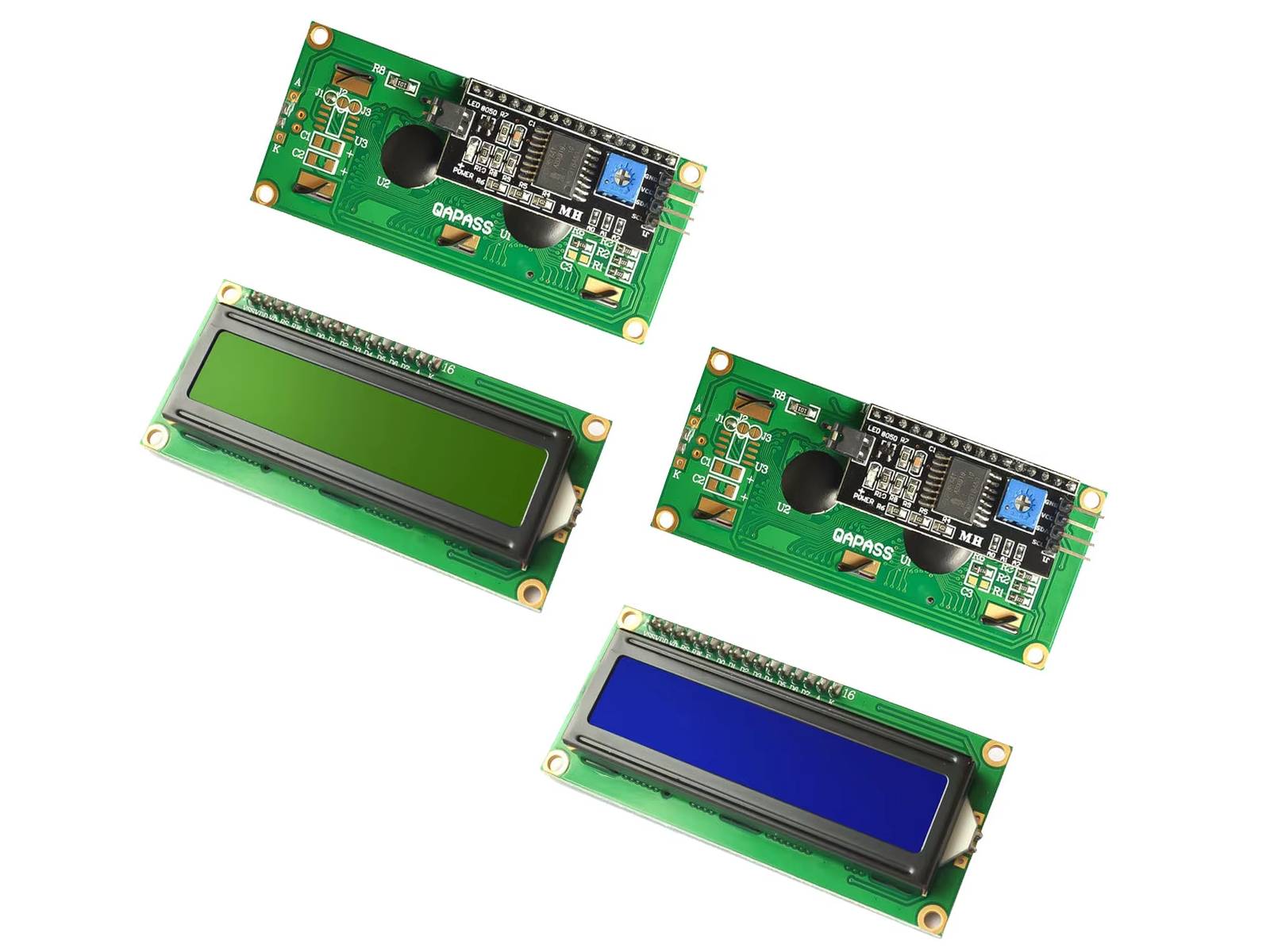

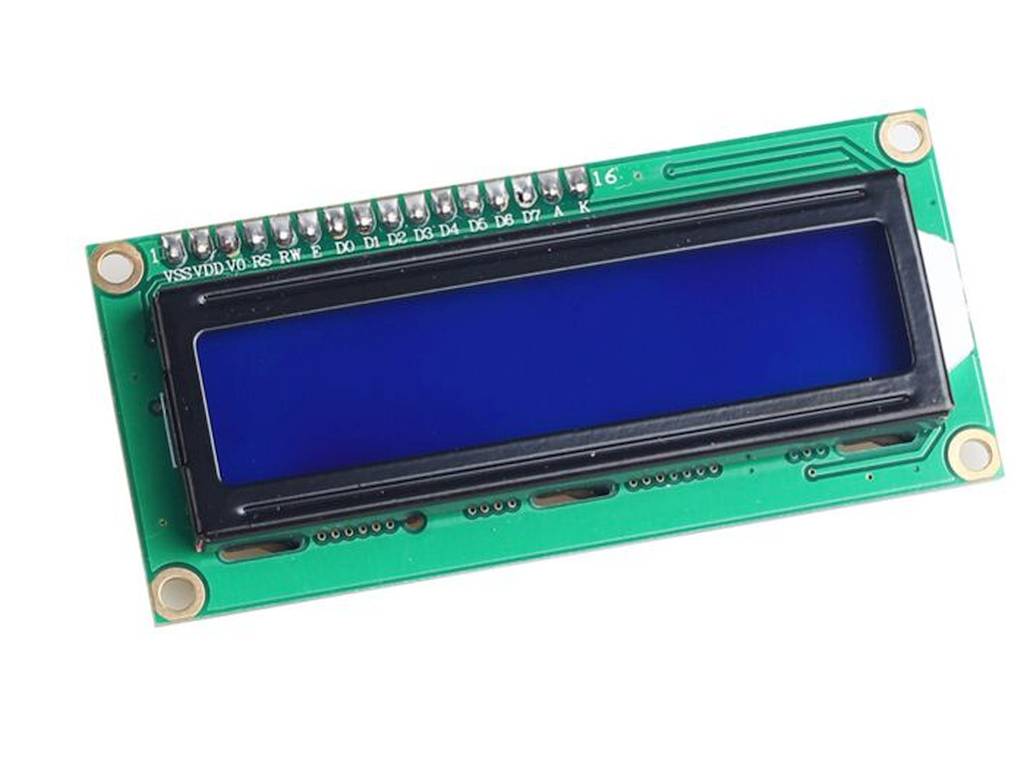

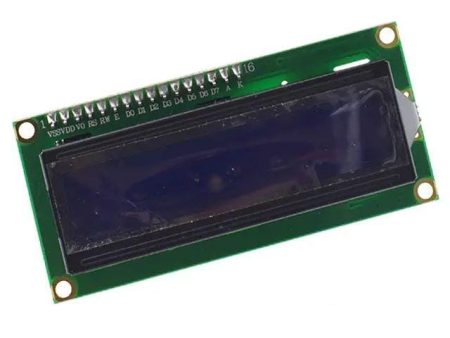

TavIR LCD (kék, 2×16, 1602) + I2CLCD bővítő (egybeszerelt)

Name: TavIR LCD (kék, 2×16, 1602) + I2CLCD bővítő (egybeszerelt)
Brand: Tavir
SKU: T37492
Price: 1650 HUF
Availability: InStock

1.650Ft (1.299Ft+ÁFA)

20 készleten

Cikkszám: T37492 Kategória: Karakteres LCD

Cikkszám: T37492

Leírás

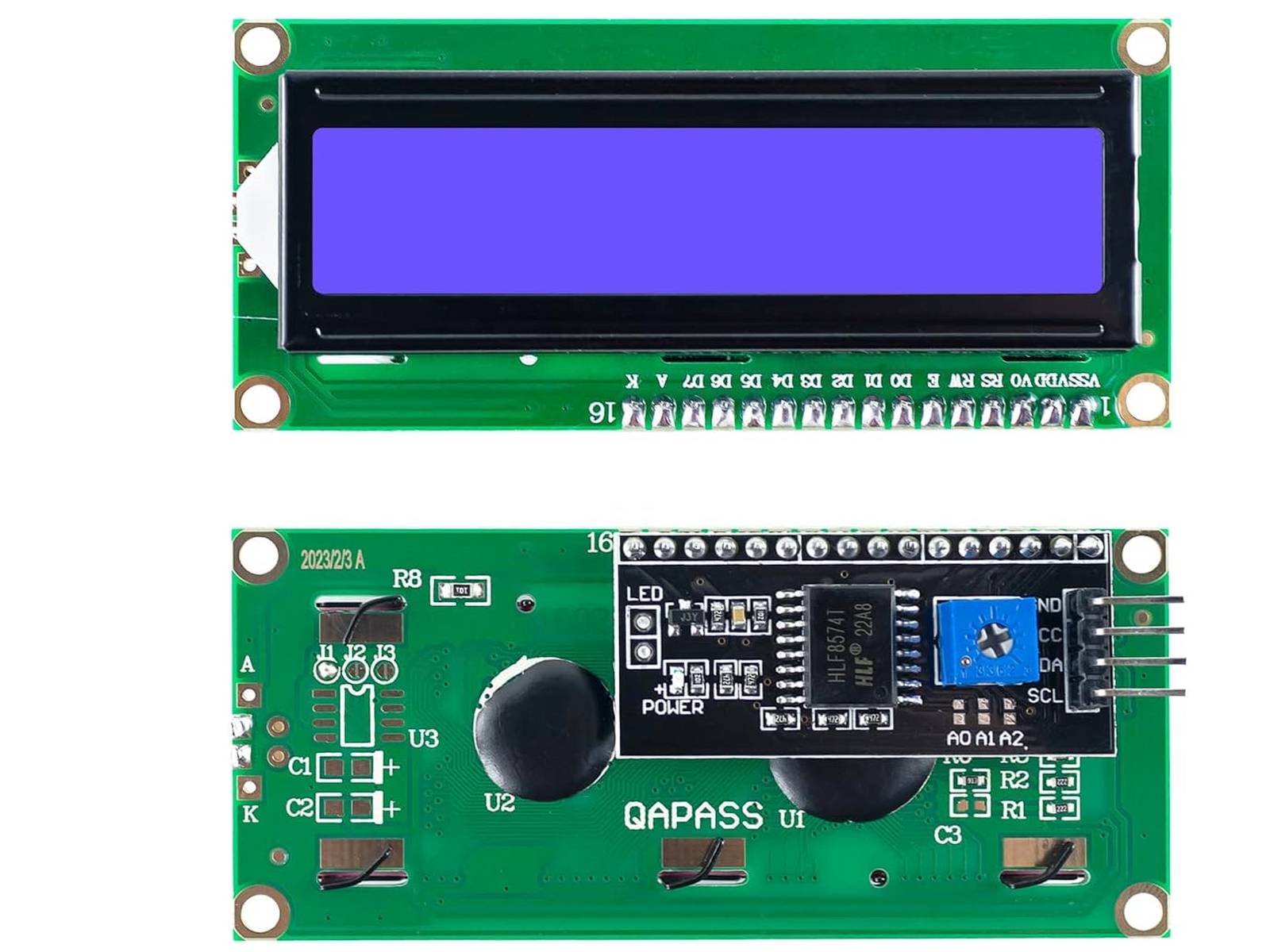

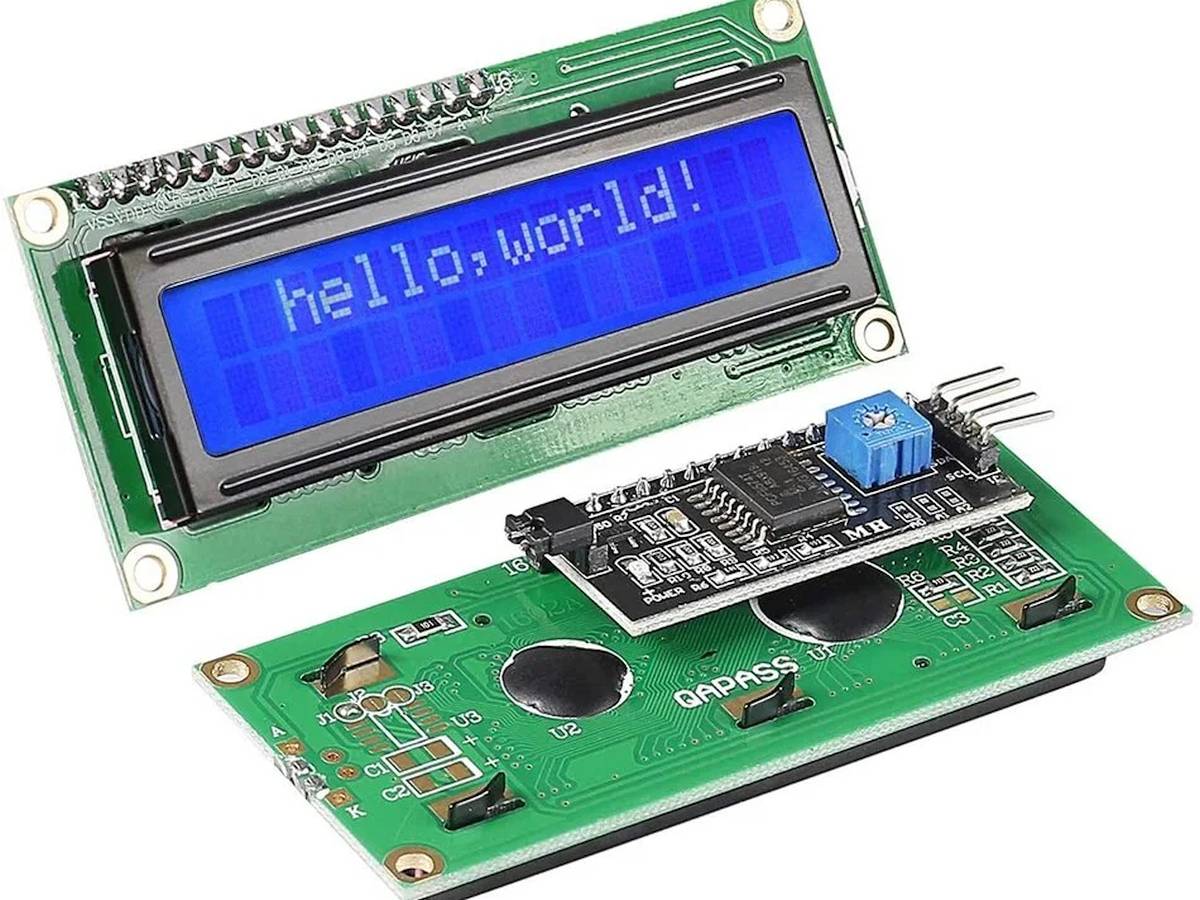

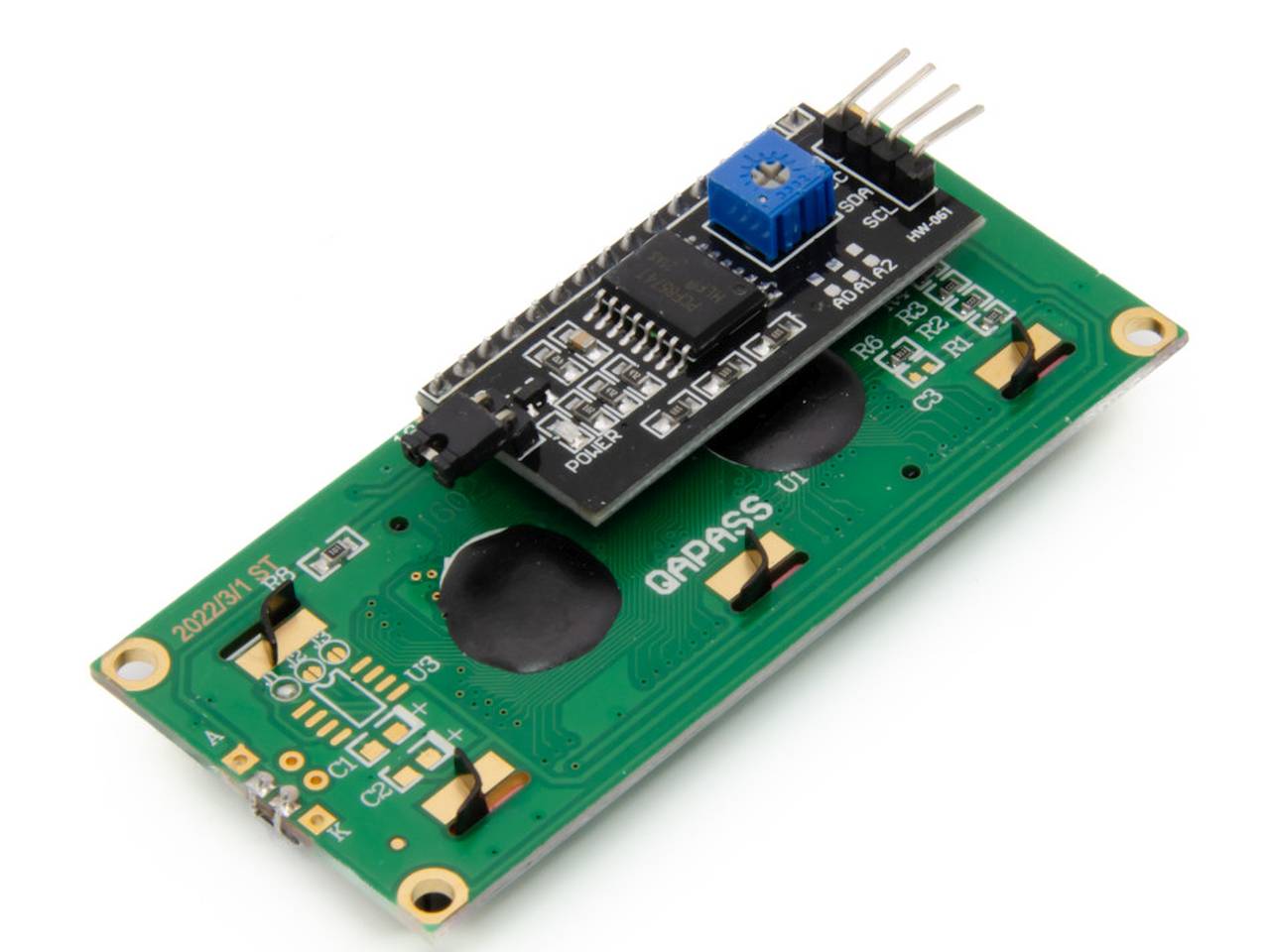

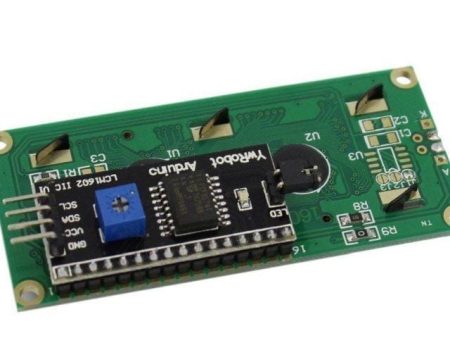

A 1602 LCD modul I2C bővítővel egy klasszikus, 2×16 karakteres megjelenítő, amely mikrokontrolleres rendszerekben szöveges információk megjelenítésére szolgál. A modul HD44780 kompatibilis vezérlőlogikára épül, amelyet egy előre felszerelt I2C bővítőpanel egészít ki. Ez a kijelző olyan alkalmazásokban értelmezhető, ahol egyszerű, jól olvasható szöveges visszajelzés szükséges minimális vezetékezés mellett.

A kék háttérvilágítás fehér karakterekkel jó kontrasztot biztosít beltéri környezetben. A termék használata alapvető mikrokontrolleres ismereteket feltételez, ugyanakkor dokumentált környezetben oktatási és hobby célra is alkalmazható.

A kijelző háttérvilágítása a bővítőchippel kezelhető, így szabadon ki/bekapcsolható a működtető programból.

Működés

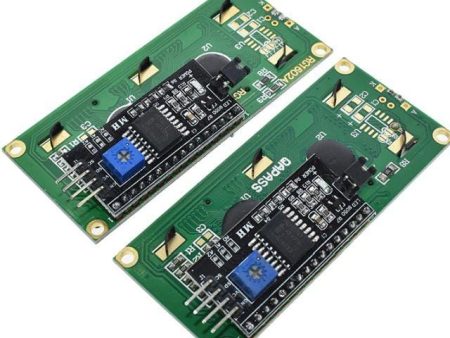

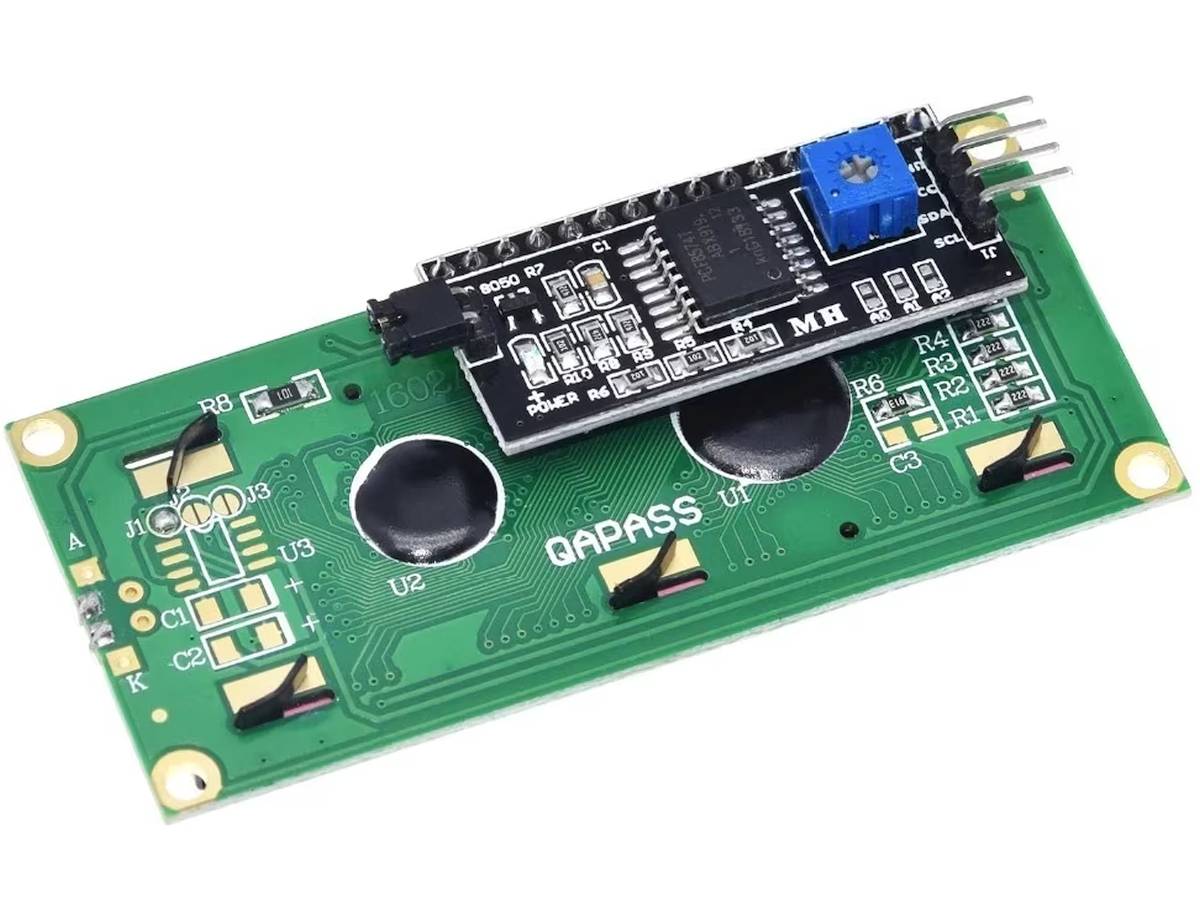

A kijelző karakteres LCD technológiát alkalmaz, ahol az egyes karakterek előre definiált pontmátrixból épülnek fel. A vezérlés a HD44780 kompatibilis parancskészleten keresztül történik, amelyet az I2C bővítő egy PCF8574 típusú I/O expanderen keresztül valósít meg. Az I2C interfész két adatvezetéket igényel, ami jelentősen leegyszerűsíti a bekötést a hagyományos párhuzamos LCD vezérléshez képest.

A kijelző frissítése szöveges jellegű, ezért nem alkalmas gyorsan változó grafikus tartalom megjelenítésére. A modul tipikusan 5 V tápfeszültséggel működik, de az I2C vonalak logikai szintje a használt master vezérlőtől függ. A működés megértése nem igényel kijelzővezérlő tervezési ismeretet, a használat könyvtárszinten történik.

Felhasználás

Arduino alapú mérőeszközök kijelzése
ESP32 és ESP8266 vezérlőpanelek
Hőmérséklet- és páratartalom-mérők
Egyszerű menürendszerek
Oktatási demonstrációs panelek
Félipari vezérlők státuszkijelzése

A 1602 LCD I2C kijelző tipikusan olyan projektekhez ideális, ahol szöveges információk megjelenítése szükséges alacsony erőforrás-igénnyel.

A HD44780 kompatibilitás miatt a kijelzőt széles körben támogatják a mikrokontrolleres könyvtárak. Az I2C bővítő egybeszerelt kivitele csökkenti a szerelési és hibalehetőségeket. Az elérhető könyvtárak miatt a beüzemelés nem igényel egyedi hardver- és szoftverfejlesztést.

Jellemzők

Kijelző típusa: karakteres LCD
Karakterek száma: 2 sor x 16 karakter
Vezérlő: HD44780 kompatibilis (KS0066/KS0077 vezérlőchip),
Interfész: I2C / TWI / IIC
I2C bővítő: PCF8574 kompatibilis
Háttérvilágítás: kék
Karakter színe: fehér
Tápfeszültség: 5 V
Logikai szint: I2C, vezérlőtől függő (5V javasolt, 3.3V odafigyelést és tervezést igényel!)
I2C cím: 0x27 vagy 0x3F típustól függően, de átkonfigurálható forraszjumperrel
A kijelző háttérvilágítása a bővítőchippel kezelhető, így szabadon ki/bekapcsolható a működtető programból.
STN 16×2 karakteres LCD,
5×8 pontos definiálható karakterek,
5V tápfeszültség,
Kék kijelző
- Fehér LED pixelvilágítás,
- Sötétkék háttér,

Vezérlő

Kékszínű vezérlő esetén
- TWI cím: 0x20/0x27
- Háttérvilágítás: 7
- LCD Enable: 4
- LCD R/W: 5
- LCD RS: 6
- LCD D4: 0
- LCD D5: 1
- LCD D6: 2
- LCD D7: 3
Zöld vezérlő esetén
- TWI cím: 0x27
- Háttérvilágítás: 7
- LCD Enable: 6
- LCD R/W: 5
- LCD RS: 4
- LCD D4: 3
- LCD D5: 2
- LCD D6: 1
- LCD D7: 0
Méret (mm): 80.0 x 36.0 x12.1
Vezérló IIC cím: 0x27 (PCF8574 chip: 0x20…27 beállítható), 0x3F (PCF8574A chip: 0x38…0x3F beállítható)

Dokumentáció

Csomag

1x IIC vezérlővel készreszerelt 2×16 karakteres HD44780 kompatibilis LCD
1x jumper a háttérvilágítás engedélyezéshez (modulon rajta)

További információk

Tömeg	0,04 kg
Méretek	8 × 3 × 1 cm
Cikkszám	T37492

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„TavIR LCD (kék, 2×16, 1602) + I2CLCD bővítő (egybeszerelt)” értékelése elsőként

Kérdés: Mi az a 1602 LCD kijelző I2C bővítővel, és milyen felhasználási területeken alkalmazható?
Válasz: A 1602 LCD kijelző egy karakteres megjelenítő, amely 2 sorban összesen 16 karakter megjelenítésére alkalmas. A kék háttérvilágítású verzió kontrasztos, jól olvasható képet biztosít. Az I2C bővítőmodul lehetővé teszi, hogy a kijelzőt mindössze két vezeték (SDA, SCL) használatával csatlakoztassuk mikrokontrollerhez, például Arduinohoz, ESP32-höz vagy STM32-höz. Tipikus alkalmazási területei közé tartozik a szenzorkijelzés, menürendszerek, adatrögzítők, időjárásállomások, beléptetőrendszerek, valamint hobbielektronikai és oktatási célú projektek.

Kérdés: Mi az előnye az I2C illesztésnek a párhuzamos csatlakoztatással szemben?
Válasz: A hagyományos párhuzamos kapcsolásnál legalább 6–8 digitális lábat igényel a kijelző, míg az I2C illesztőmodul ezt két vezetékre csökkenti. Ez különösen előnyös olyan mikrokontrolleres rendszerekben, ahol kevés szabad GPIO érhető el. Az I2C protokoll továbbá lehetővé teszi, hogy egyetlen buszon több eszköz is kommunikáljon egyszerre – például több szenzor és kijelző párhuzamos használata –, miközben a vezetékezés egyszerű marad.

Kérdés: Milyen tápfeszültséget és logikai szintet igényel a 1602 I2C kijelzőmodul?
Válasz: A kijelző tipikusan 5V tápfeszültséggel működik, és a legtöbb esetben 5V logikai szinttel kompatibilis. Az I2C illesztőn lévő PCF8574 chip néha 3.3V‑on is működtethető, de a háttérvilágítás és kontraszt szintje ilyen esetben gyengülhet. Ha 3.3V logikával működő mikrokontrollert használunk (pl. ESP8266, ESP32), érdemes logikai szintillesztést alkalmazni az SDA és SCL vonalakra, vagy ellenőrizni a kompatibilitást az adott modulon.

Kérdés: Hogyan lehet programozni és vezérelni ezt a kijelzőt Arduino környezetben?
Válasz: Az Arduino fejlesztői környezetben a "LiquidCrystal_I2C" könyvtár használatával egyszerűen vezérelhető a kijelző. A legtöbb modul alapértelmezett címe 0x27 vagy 0x3F, amelyet a setup szakaszban kell definiálni. Az "lcd.begin()", "lcd.setCursor()", "lcd.print()" parancsok segítségével karaktereket jeleníthetünk meg a kívánt pozícióban. A háttérvilágítás is programból vezérelhető a "lcd.backlight()" vagy "lcd.noBacklight()" utasításokkal.

Kérdés: Milyen I2C címe van a kijelzőnek, és hogyan lehet azt meghatározni?
Válasz: A kijelzőn található I2C bővítő (általában PCF8574 vagy annak variánsa) gyárilag beállított címmel rendelkezik, ami jellemzően 0x27 vagy 0x3F. Az aktuális cím pontos meghatározásához érdemes I2C scanner sketch-et futtatni Arduino környezetben, amely kilistázza a buszon lévő eszközök címeit. A bővítőpanelen lévő jumperek átkötésével (A0–A2) a cím megváltoztatható, így több kijelző is üzemeltethető egy buszon külön címen.

Kérdés: Lehetőség van‑e a kijelző háttérvilágításának hardveres vagy szoftveres vezérlésére?
Válasz: Igen. A kijelző háttérvilágítása szoftveresen be‑ és kikapcsolható, amennyiben az I2C bővítő ezt támogatja. A "lcd.backlight()" parancs aktiválja, míg a "lcd.noBacklight()" deaktiválja a háttérvilágítást. Alternatívaként a háttérvilágítás áramköri vonalát (LED+ táp) megszakító kapcsolóval vagy tranzisztoros vezérléssel is irányíthatjuk hardveres úton. Ez különösen energiatakarékos rendszerekben lehet előnyös.

Kérdés: Mik a jellemző hibák, és hogyan háríthatók el az I2C LCD kijelző használatakor?
Válasz: A leggyakoribb hibák közé tartozik a hibás I2C cím megadása, nem megfelelő tápfeszültség, hiányzó vagy hibás könyvtár, valamint rossz csatlakoztatás. Ha a kijelző nem mutat semmit, érdemes először I2C scan sketch-et futtatni, majd ellenőrizni a kontraszt potmétert. Emellett fontos a megfelelő GND kapcsolat biztosítása az összes modul között.

Kérdés: Használható‑e ez a kijelző ESP32, STM32 vagy Raspberry Pi rendszerekben is?
Válasz: Igen, a kijelző teljes mértékben használható ESP32, STM32 vagy Raspberry Pi platformokon is, amennyiben van I2C interfész. Minden platformhoz elérhetők kompatibilis könyvtárak – például MicroPython, STM32Cube vagy WiringPi –, így könnyedén integrálható különféle fejlesztésekbe, például IoT eszközökbe, kijelzőmodulokba vagy beágyazott rendszerekbe.

Kérdés: Hogyan érdemes rögzíteni vagy beépíteni a kijelzőt egy készülékbe?
Válasz: A kijelző oldalain található furatok lehetővé teszik csavarral vagy távtartóval történő rögzítést. Egyes prototípus dobozok előre kialakított 16x2 LCD nyílással is rendelkeznek. Fontos figyelembe venni a ház tervezésénél a háttérvilágítás hőleadását és az esetleges kábelezési helyigényt, különösen szűk beépítési környezet esetén.

Kérdés: Hol érhető el további technikai támogatás vagy minta Arduino kód a kijelzőhöz?
Válasz: Részletes útmutató és példakód elérhető a LCD kijelző [TavIR Tudástár] oldalán, amely bemutatja a kijelző illesztésének lépéseit, szükséges könyvtárakat, kódmintákat és hibakeresési tanácsokat.
