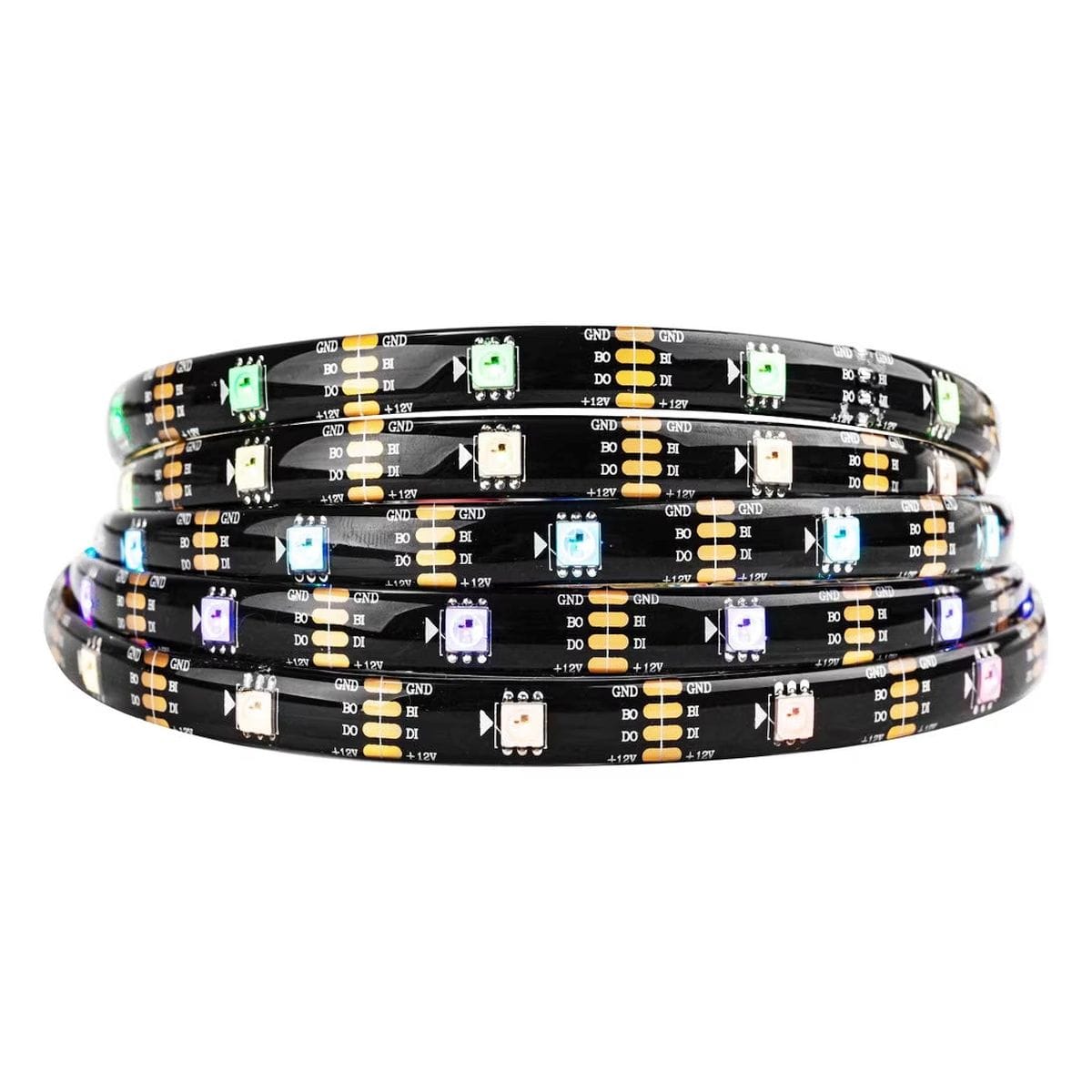

Címezhető LED-szalag vízálló (5m, fekete, 60LED/m, WS2812B, IP65)

Leírás

A Címezhető LED-szalag vízálló (5m, fekete, 60LED/m, WS2812B, IP65) akkor ugorj rá, ha nem egyszerű RGB világítást szeretnél, hanem LED-enként vezérelt fényhatást. Az 5 méteres tekercsen 300 darab WS2812B RGB LED pixel dolgozik, így futófény, színátmenet, animáció, visszajelző fény vagy interaktív fényjáték is építhető belőle.

A 60 LED/m sűrűség már látványos, de még nem annyira tömör, mint a 144 LED/m-es szalagok. Ez jó középút dekorációhoz, installációhoz, kirakati elemhez, robotikai visszajelzőhöz vagy mikrokontrolleres oktatási projekthez. A fekete NYÁK akkor hasznos, ha sötét felületre kerül a szalag, és nem szeretnéd, hogy a hordozó világos csíkként látszódjon kikapcsolt állapotban.

A döntő műszaki pont az 5 V-os tápellátás. A teljes szalag maximális teljesítménye 105 W körül alakul, ami 5 V-on 21 A nagyságrendű áramot jelent. Emiatt ez nem az a szalag, amit egy kis fejlesztőpanel 5 V lábáról vagy vékony próbapaneles vezetékről kell etetni. A vezérlő csak az adatjelet adja, az áramot külön, megfelelően méretezett 5 V-os tápegységből kell biztosítani.

Az IP65 kivitel a szalagot védi a nedvességtől és fröccsenő víztől, de a csatlakozásokkal külön foglalkozni kell. Kültéri vagy párás környezetben a tápcsatlakozás, az adatvonal és a toldások szigetelése ugyanúgy a beépítés része, mint maga a programozás.

A Címezhető LED-szalag vízálló (5m, fekete, 60LED/m, WS2812B, IP65) egy mikrokontrollerrel vezérelhető, digitális RGB LED-szalag. Minden LED saját vezérlőelemmel rendelkezik, ezért egyetlen adatvonalon sorban küldhető ki a pixelek színe és fényereje.

Azaz a Címezhető LED-szalag vízálló (5m, fekete, 60LED/m, WS2812B, IP65) egy 5 V-os, 300 pixeles, WS2812B alapú RGB LED-szalag Arduino, ESP és más mikrokontrolleres fényprojektekhez, ahol LED-enkénti vezérlésre van szükség.

Működés és beépítés

A WS2812B LED-eknél a vezérlőchip a 5050-es RGB LED tokozásába van integrálva. A vezérlő egy adatvonalon küldi ki a jelsorozatot, a szalag első LED-je leveszi a neki szánt adatot, majd a további adatokat továbbadja a következő LED felé.

A bekötés három alapvezetékből áll: 5 V, adat, GND. A vezérlő és a LED-tápegység GND pontját közösíteni kell, különben az adatjel nem kap értelmezhető referenciaföldet. A teljes 5 méteres szalagot nem érdemes csak az egyik végéről táplálni, mert nagy fényerőn a távolabbi pixeleknél feszültségesés és színeltolódás jelentkezhet.

Felhasználási példák

• Kirakati vagy pult alatti dinamikus fénycsík, ahol a fény nem csak be- és kikapcsol, hanem mozgó mintát is ad.
• Arduino vagy ESP32 vezérlésű visszajelző fény, például mérési érték, állapot vagy riasztási szint színes megjelenítésére.
• Rendezvénydekoráció, ahol a 300 külön vezérelhető pixel futófényhez, hullámhoz vagy színátmenethez használható.
• Interaktív installáció érzékelőkkel, gombokkal, hanggal vagy mozgásérzékeléssel összekötve.
• Robotikai vagy oktatási projekt, ahol a látványos visszajelzés segít megérteni a program működését.
• Sötét hátterű bútor, makett, doboz vagy panel peremvilágítása, ahol a fekete NYÁK kevésbé feltűnő.
• Fedett kültéri dekoráció, ha a csatlakozások és toldások külön nedvességvédelmet kapnak.

Kompatibilitás és beüzemelés

A Címezhető LED-szalag vízálló (5m, fekete, 60LED/m, WS2812B, IP65) 5 V-os tápellátást és 3,3-5 V vezérlőjelet igényel. Arduino UNO, Mega és Due környezetben jól illeszthető, ESP32 vagy ESP8266 esetén pedig a 3,3 V adatjel miatt a konkrét bekötést és vezetékhosszt ellenőrizni kell.

Döntés előtt ellenőrizd

• A projektben elég-e az IP65 kivitel, vagy IP67-es változat kell.
• Van-e hely a 12 mm széles szalagnak és a vízálló burkolat vastagságának.
• A tápegység tudja-e a teljes terhelést tartalékkal.
• Lesz-e többpontos 5 V és GND betáplálás.
• A vezérlő adatjele 3,3 V vagy 5 V szintű.
• A vezérlő és a tápegység földpontja közösíthető-e.
• Szükséges-e 12 V-os címezhető szalag a kisebb feszültségesés miatt.
• A csatlakozások nedvességvédelme megoldható-e a beépítési helyen.

Használati korlátok és mikor ne ezt válaszd

• Ne ezt válaszd, ha egyszerű, egyben színt váltó RGB szalag kell LED-enkénti vezérlés nélkül.
• Ne ezt válaszd, ha a projektben csak 12 V vagy 24 V tápellátás áll rendelkezésre.
• Ne ezt válaszd hosszú, nagy fényerejű beépítéshez tápinjektálás nélkül.
• Ne ezt válaszd, ha a csatlakozók is közvetlen vízterhelést kapnak, és nincs külön szigetelés.
• Ne ezt válaszd, ha kis USB-tápról szeretnéd meghajtani a teljes 5 métert.
• Ne ezt válaszd, ha teljesen homogén, pontmentes fénycsík kell. Arra COB vagy diffúzoros LED-profil való.
• Ne ezt válaszd, ha a vezérlőoldalon nincs időzítésbiztos WS2812B meghajtás vagy megfelelő programkönyvtár.

Műhelymegfigyelés

A WS2812B szalagoknál a hibakeresés sokszor nem a programnál kezdődik, hanem a tápnál. Ha az első néhány pixel még szépen működik, a szalag vége viszont rózsaszínes, sárgás vagy villog, az tipikusan nem szoftveres gond, hanem feszültségesés. Ilyenkor a többpontos betáplálás és a vastagabb tápvezeték többet ér, mint a program újraírása.

Műszaki jellemzők

Csatlakozás

• Csatlakozó:3pin
• 5V : 4.25…5.5V (piros),
• DI/DO: Adatvonal (zöld),
• GND: Rendszerföld (fehér).

Dokumentáció, mintakód

• WS281x RGB LED műszaki adatlap, mintaalkalmazások (Neopixel strip, Neopixel_matrix)

Csomag

• 1x Címezhető LED-szalag vízálló (5m, fekete, 60LED/m, WS2812B, IP65) csatlakozókkal
