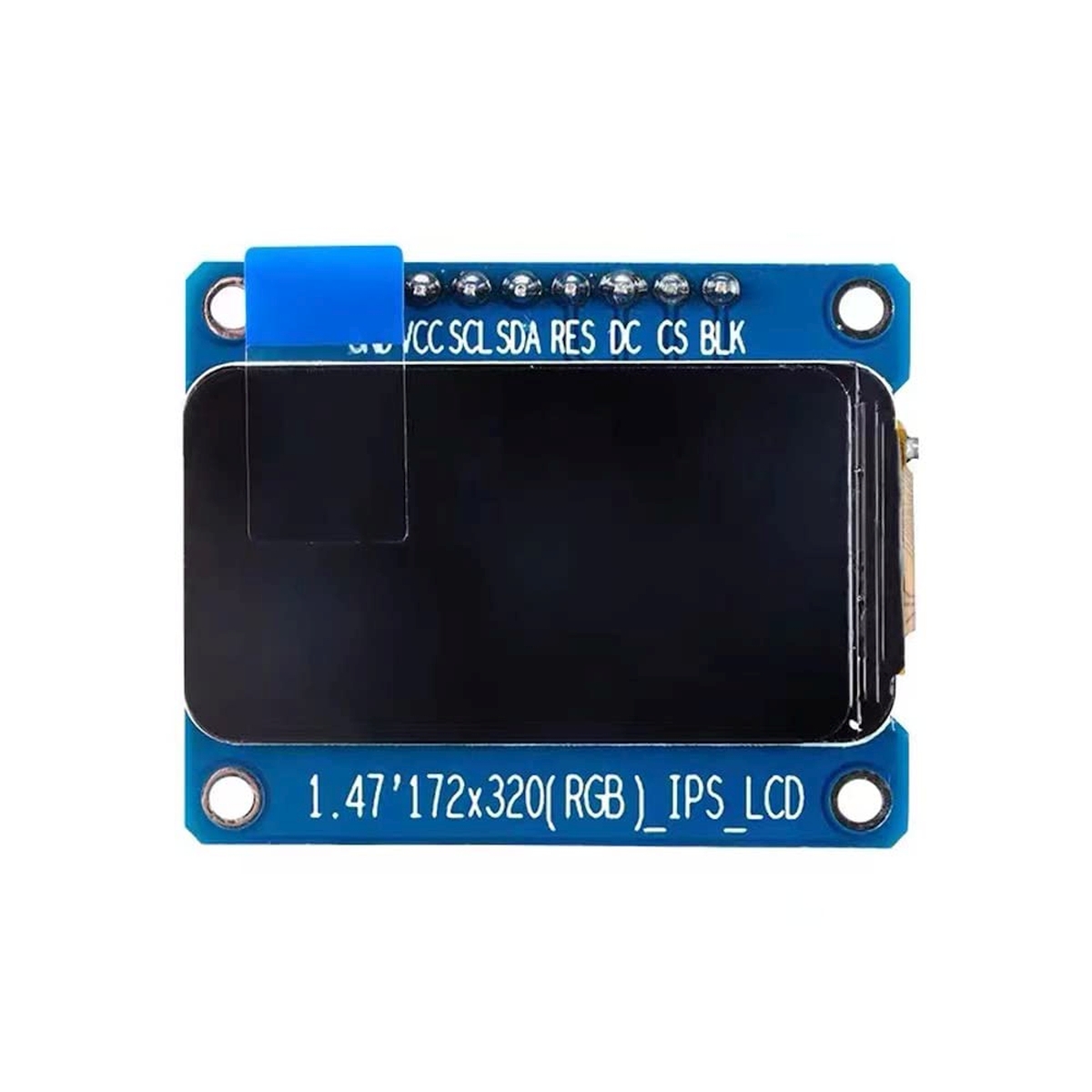

1.47″ IPS TFT (172×320; ST7789;SPI)

Name: 1.47″ IPS TFT (172×320; ST7789;SPI)
Brand: Tavir
SKU: T14821
Price: 1790 HUF
Availability: InStock

1.790Ft (1.409Ft+ÁFA)

10 készleten

Cikkszám: T14821 Kategória: Grafikus

Cikkszám: T14821

Leírás

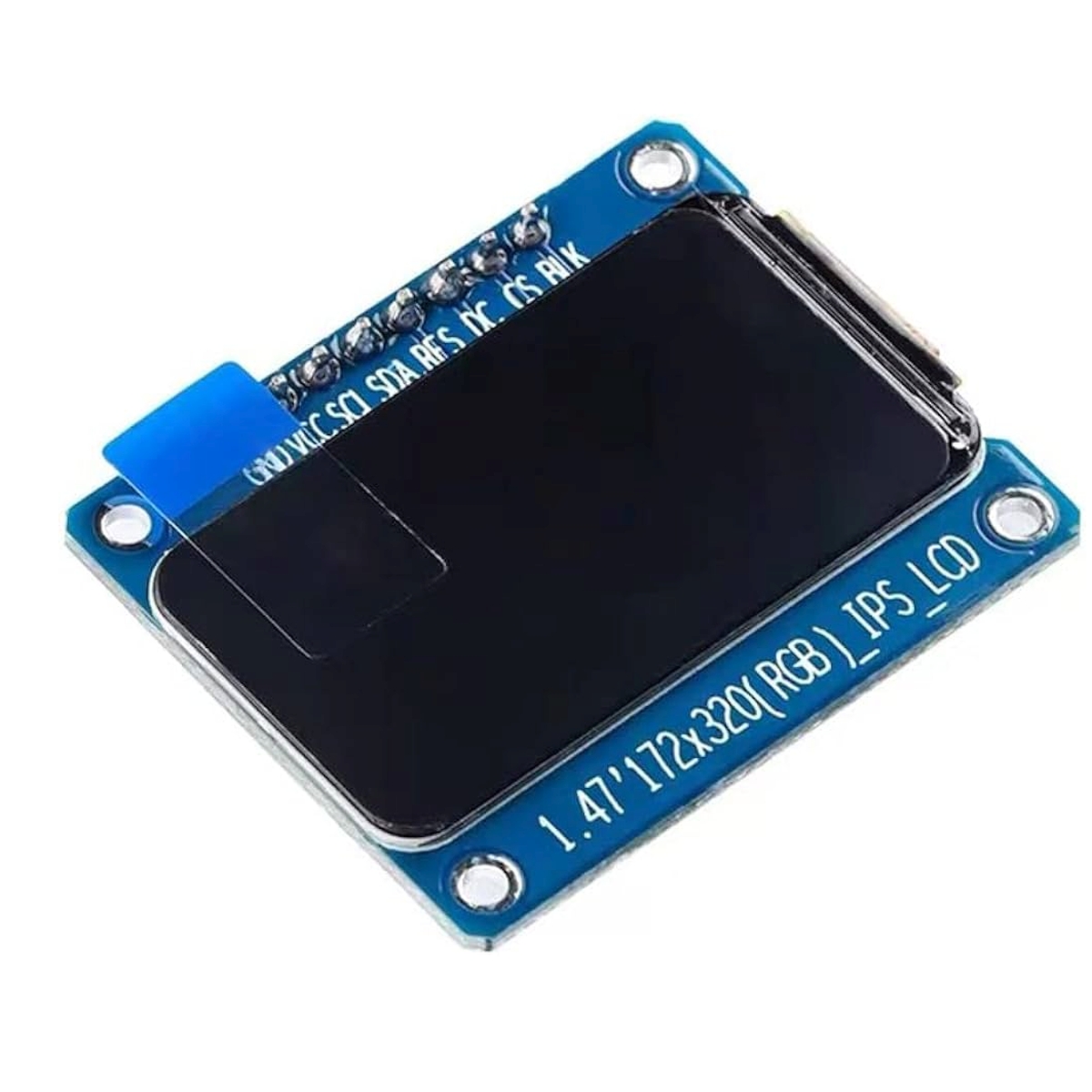

Kompakt színes kijelző Arduino, ESP32, STM32 és Raspberry Pi alapú fejlesztésekhez

Ha a soros monitor már kevés és nem csak adatot szeretnél látni, hanem helyben, színesen, olvashatóan akarod megmutatni, mi történik a rendszeredben. Az 1.47inch LCD Module ST7789V3 pontosan erre való: egy kis méretű, 172×320 felbontású, IPS paneles SPI TFT kijelzőmodul, amely kevés vezetékkel illeszthető mikrokontrolleres és egykártyás számítógépes rendszerekhez. Beágyazott kezelőfelülethez, állapotkijelzéshez, IoT eszköz előlapjához vagy laborprototípushoz különösen jó választás, ha nem akarsz nagy kijelzőt beépíteni, de a karakteres LCD-nél már többre van szükséged.

Mire jó ez a kijelzőmodul?

Az ST7789V3 1.47 inch 172×320 SPI IPS TFT kijelző modul olyan fejlesztésekhez illik, ahol a vezérlőelektronika mellé szükség van egy kis, színes visszajelző felületre.

Tipikus felhasználások:

ESP32-alapú IoT állapotkijelzőhöz: WiFi státusz, szenzoradatok, riasztási állapotok
Arduino-alapú menürendszerhez, gombos kezelőfelülethez
Raspberry Pi SPI kiegészítő kijelzőhöz: IP-cím, folyamatjelzés, státuszüzenetek
STM32 vagy más MCU-s prototípushoz
mérőeszközök, tesztpadok, laborprojektek lokális kijelzéséhez
oktatási és DIY projektekhez, ahol a tanuló azonnal látni akarja a kód eredményét

A modul 4-vezetékes SPI interfészen kommunikál, ezért kevés GPIO-val is beilleszthető a rendszerbe. A klasszikus SPI-jelek mellett külön vezérlőjelek segítik a működést: DC/DS, RST és BL.

Miért szerethető fejlesztői szemmel?

Egy kijelzőnél nemcsak az számít, hogy “színes-e”. A fejlesztés közben sokkal hamarabb fáj az, ha bizonytalan a bekötés, nincs egyértelmű pinout, vagy az első próbakódnál rögtön elakad a projekt.

Itt a legfontosabb kapaszkodók kézben vannak:

172×320 képpontos felbontás kis méretben
IPS panel, ami oldalról nézve is jobban használható, mint a hagyományosabb TFT panelek
262K RGB színmélység, ikonokhoz, státuszmezőkhöz, egyszerű grafikus felületekhez
4-wire SPI kommunikáció, kevés adatvezetékkel
PH2.0 8 pines csatlakozás jól azonosítható jelekkel
Raspberry Pi, Arduino és STM32 mintakódok a gyorsabb induláshoz

Ez nem az a kijelző, amivel moziszerű animációkat hajszolunk egy gyenge mikrokontrolleren. Ez inkább az a praktikus kis “ablak” a rendszeredre, ami megmutatja, hogy az eszköz él, mér, kapcsol, várakozik vagy épp hibát jelez.

Bekötés és interfész – mire figyelj?

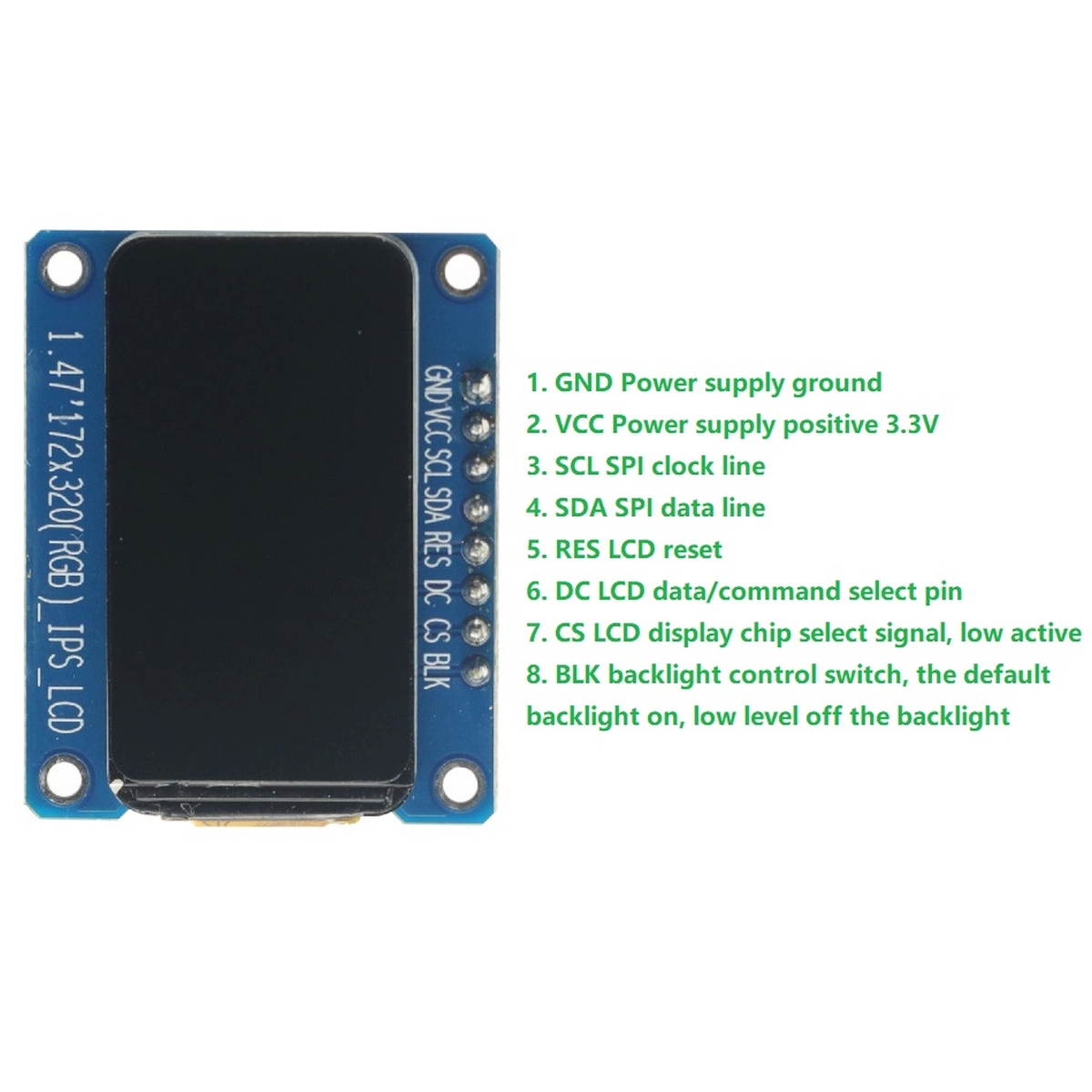

A modul SPI buszon kapja a kijelzendő adatokat. A tipikus bekötési pontok:

VCC – tápfeszültség
GND – föld
DIN – SPI adatbemenet, jellemzően MOSI
CLK – SPI órajel, SCLK
CS – chip select
DS / DC – adat/parancs választó jel
RST – reset
BL – háttérvilágítás vezérlése

Fontos apróság, ami rengeteg bosszúságot megspórolhat: a gyártói jelölésben szereplő DS a gyakorlatban sok fejlesztői környezetben DC néven jelenik meg. Ugyanarra a funkcióra figyelj: ez dönti el, hogy a kijelző adatot vagy parancsot kap.

A másik kritikus pont a 3,3 V / 5 V értelmezése. A modul működtetésénél a tápfeszültség és a logikai jelszint legyen összhangban. Ha a rendszered 5 V-os logikával dolgozik, mindig ellenőrizd, hogy a modul bemenetei ezt közvetlenül elviselik-e, vagy szükséges szintillesztés.

Milyen rendszerekhez használható?

A kijelző olyan fejlesztői környezetekben jön jól, ahol elérhető SPI busz és néhány vezérlő GPIO.

Gyakori párosítások:

Arduino UNO / Nano – egyszerű menükhöz, állapotkijelzéshez
ESP8266 / ESP32 – IoT eszközökhöz, WiFi státuszhoz, szenzoros projektekhez
STM32 – előszériás vagy laborprototípus kezelőfelülethez
Raspberry Pi – kisméretű SPI státuszkijelzőként

Mivel SPI kijelzőről van szó, a kommunikáció jellemzően egyirányú. A legtöbb ilyen felhasználásnál ez nem gond: a cél az, hogy a vezérlő kirajzolja az adatokat, nem az, hogy a kijelzőből visszaolvasson.

Mikor jó választás?

Válaszd ezt a modult, ha kis helyen szeretnél színes grafikus kijelzést, és a rendszeredben van szabad SPI busz vagy megfelelően kezelhető SPI periféria.

Különösen jó, ha:

kevés GPIO-t szeretnél kijelzőre feláldozni,
kis előlapra tervezel információs kijelzést,
ikonokat, státuszmezőket, mért értékeket jelenítenél meg,
gyorsan induló prototípushoz keresel dokumentált kijelzőmodult,
Arduino, ESP32, STM32 vagy Raspberry Pi környezetben dolgozol.

Mikor nem ez lesz a legjobb út?

Nem minden projekthez ez a kijelző az ideális. És ezt jobb előre látni, mint a beépítés után bosszankodni.

Nem ezt választanám elsőként, ha:

nagy képfrekvenciás, folyamatos animációt akarsz gyenge MCU-val,
hosszú kábelen kellene SPI-n meghajtani a kijelzőt,
nincs szabad SPI perifériád vagy stabil időzítésed,
érintőpaneles kezelőfelületet keresel,
nagyobb, távolabbról is olvasható kijelzőre van szükség.

Ez a modul nem mindent akar megoldani. Cserébe azt, amire készült, szépen hozza: kis helyen színes, jól integrálható, fejlesztőbarát kijelzést ad.

Műszaki adatok

Jellemző	Adat
Termékkategória	kis méretű színes TFT IPS kijelzőmodul
Vezérlő IC	ST7789V3
Kijelzőátló	1,47″
Felbontás	172(H)RGB × 320(V)
Panel típusa	IPS TFT
Színmélység	262K RGB
Kommunikáció	4-wire SPI
Fő jelek	VCC, GND, DIN, CLK, CS, DS/DC, RST, BL
Működési feszültség	3,3 V
Aktív kijelzőterület	17,39 × 32,35 mm
Pixel osztás	0,0337 × 0,1011 mm
Befoglaló méret	22,0 × 38,5 mm
Működési hőmérséklet	-20…+70 °C
Maximális fogyasztás	3,3 V esetén kb. 47 mA
Maximális fényerő	3,3 V esetén kb. 380 cd/m²

Röviden, ha döntés előtt állsz

Az 1.47inch LCD Module ST7789V3 PH2.0 8pin kijelző akkor lesz jó választás, ha egy beágyazott rendszerbe kompakt, színes, SPI-n vezérelhető kijelzőt keresel. Arduino, ESP32, STM32 és Raspberry Pi projektekben is jól használható, különösen ott, ahol az állapotinformációkat, mérési adatokat vagy egyszerű menüket nem szeretnéd többé soros monitoron vadászni.

A lényeg: kis modul, kevés vezeték, színes kijelzés – és elég konkrét dokumentáció ahhoz, hogy ne a bekötésnél menjen el a kedved az egész projekttől.

Dokumentáció

ST7789 Arduino library [Adafruit]

Csomag

1 x 1.47″ IPS RGB TFT kijelző modul

További információk

Tömeg	0,012 kg
Méretek	5 × 5 × 1 cm
Cikkszám	T14821
Képátmérő	1.47"
Tápfeszültség [V]	3.3V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„1.47″ IPS TFT (172×320; ST7789;SPI)” értékelése elsőként

Kérdés: Mire való az 1,47 hüvelykes, 172×320 pixeles ST7789 SPI TFT IPS kijelzőmodul?
Válasz: Az 1,47 hüvelykes ST7789 SPI TFT IPS kijelzőmodul kis méretű, színes grafikus kijelző Arduino, ESP32, STM32 vagy Raspberry Pi alapú mikrokontrolleres projektekhez. Állapotjelző felülethez, menühöz, szenzoradatok megjelenítéséhez, ikonokhoz, egyszerű grafikonokhoz és kompakt HMI kezelőfelülethez jó választás, ahol fontos a kis helyigény és a nagyobb, 172×320 pixeles felbontás.

Kérdés: Mikor érdemes ezt a 172×320 felbontású SPI TFT kijelzőt választani OLED vagy karakteres LCD helyett?
Válasz: Akkor érdemes ezt a színes TFT LCD modult választani, ha nem csak szöveget, hanem ikonokat, színes állapotjelzéseket, grafikus menüt vagy több soros mérési adatokat szeretnél megjeleníteni. Egy karakteres LCD egyszerűbb szöveghez elég, egy OLED jó kis fogyasztású kijelzéshez, de az ST7789 vezérlős IPS TFT kijelző jobb döntés lehet, ha színes, részletesebb és látványosabb mikrokontrolleres felület kell.

Kérdés: Milyen mikrokontrollerekkel kompatibilis az ST7789 vezérlős SPI kijelzőmodul?
Válasz: A kijelző SPI interfészen kommunikál, ezért jól illeszthető Arduino, ESP32, ESP8266, STM32, RP2040 és Raspberry Pi alapú rendszerekhez is, ha a használt könyvtár támogatja az ST7789 vagy ST7789V/ST7789V3 vezérlőt. 3,3 V logikai feszültségű vezérlőkkel általában közvetlenebb az illesztés, 5 V-os Arduino UNO vagy Mega esetén pedig szintillesztésre lehet szükség.

Kérdés: Mire kell figyelni a 3,3 V-os logikai feszültség miatt Arduino bekötésnél?
Válasz: A modul logikai szintje 3,3 V, ezért a MOSI, SCK, CS, DC és RESET vonalakat nem célszerű közvetlenül 5 V-os jellel meghajtani. Arduino UNO vagy Mega használatakor ajánlott logikai szintillesztőt alkalmazni, míg ESP32, STM32 vagy RP2040 esetén a 3,3 V-os SPI busz általában természetesebben illeszkedik a kijelzőhöz. A tápellátásnál mindig a konkrét modul VCC jelölését és adatlapját kell követni.

Kérdés: Melyik Arduino könyvtár használható az 1,47 hüvelykes ST7789 SPI TFT kijelzőhöz?
Válasz: Arduino környezetben gyakori választás az Adafruit GFX és az Adafruit ST7789 könyvtárpáros, mert támogatja a grafikus primitíveket, szövegkiírást, színes alakzatokat és bitmap jellegű megjelenítést. Alternatíva lehet a TFT_eSPI könyvtár is, főleg ESP32 projektekhez. A helyes működéshez a felbontást, a kijelző tájolását és szükség esetén az ST7789 kijelző offset beállításait is pontosítani kell.

Kérdés: Miért nem jelenik meg kép az ST7789 kijelzőn bekötés után?
Válasz: A leggyakoribb hibák közé tartozik a rossz SPI lábkiosztás, a CS/DC/RESET vezeték felcserélése, a háttérvilágítás bekötésének hiánya, a hibás tápfeszültség vagy a rosszul megadott kijelzőméret a programban. Ha a modul világít, de nincs kép, érdemes ellenőrizni az inicializálási paramétereket, például a 172×320 felbontást, a kijelző elforgatását és a vezérlő típusát.

Kérdés: Miért csúszik el vagy torzul a kép egy 172×320 pixeles ST7789 kijelzőn?
Válasz: Az ST7789 vezérlő többféle panelmérettel is használható, ezért a könyvtárakban gyakran 240×240, 240×320 vagy más alapbeállítás szerepel. Ha a kijelző 172×320 pixeles, előfordulhat, hogy a sor- és oszlopeltolást, a kezdőkoordinátát vagy a tájolást külön kell beállítani. Ez tipikus ST7789 hibakeresési feladat, amikor a kijelző működik, de a grafika nem ott jelenik meg, ahol kellene.

Kérdés: Milyen projektekben hasznos egy keskeny, 1,47 hüvelykes SPI TFT IPS kijelző?
Válasz: A keskeny, nagy felbontású 1,47 hüvelykes TFT kijelző jól használható hordozható mérőműszerekben, akkumulátoros állapotjelzőkben, IoT vezérlőkben, mini időjárásállomásokban, menüs kezelőfelületekben, robotikai státuszkijelzőkben és beágyazott diagnosztikai paneleken. A 172×320 pixeles képarány miatt különösen alkalmas függőleges listákhoz, sávos állapotkijelzéshez és kompakt grafikus műszerfalhoz.

Kérdés: Mennyire gyors az SPI interfészes ST7789 TFT kijelző frissítése?
Válasz: Az SPI kijelzők sebessége a mikrokontroller órajelétől, az SPI frekvenciától, a könyvtártól és attól függ, hogy teljes képernyőt vagy csak részterületet frissítesz. Szenzoradatokhoz, menükhöz és állapotjelzéshez általában elegendő, de animációhoz vagy gyors grafikus felülethez érdemes részleges frissítést, optimalizált rajzolást és gyorsabb, 3,3 V-os vezérlőt, például ESP32-t használni.

Kérdés: Használható ez a TFT kijelző érintőképernyős kezelőfelületként?
Válasz: Ez a 1,47 hüvelykes ST7789 SPI TFT kijelzőmodul alapvetően megjelenítő modul, nem érintőkijelző. Ha a projektben érintéses vezérlésre van szükség, akkor külön touch paneles TFT modult, kapacitív vagy rezisztív érintésérzékelőt, esetleg gombokat vagy enkódert kell hozzá választani. Menümegjelenítéshez ettől függetlenül jól használható, csak a bevitelről külön kell gondoskodni.
