GPS modul (NEO-M8N)

Leírás

Ha egy projektnek tudnia kell, hol van, milyen gyorsan mozog, vagy mikor történt pontosan egy mérés, akkor előbb-utóbb képbe kerül a GPS.

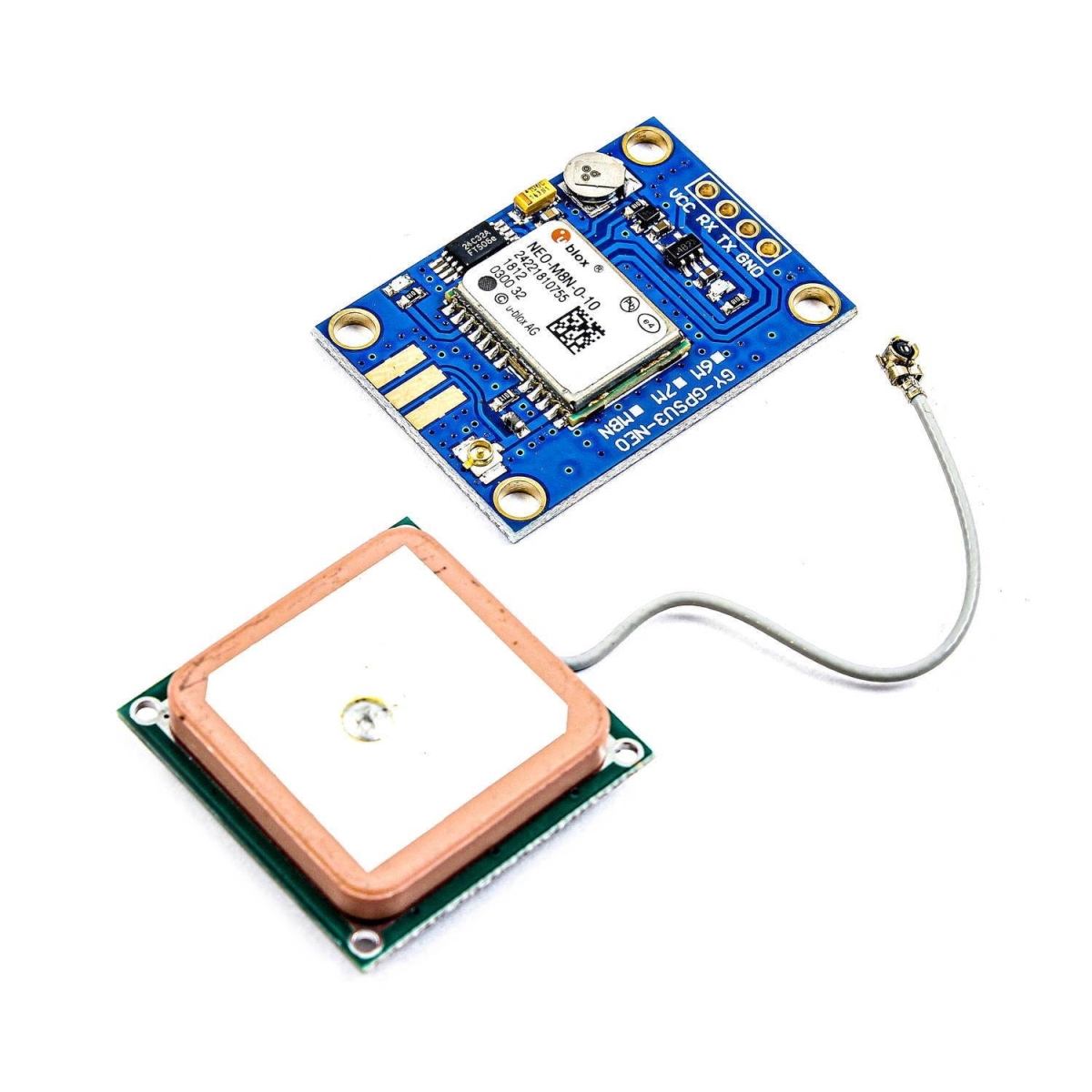

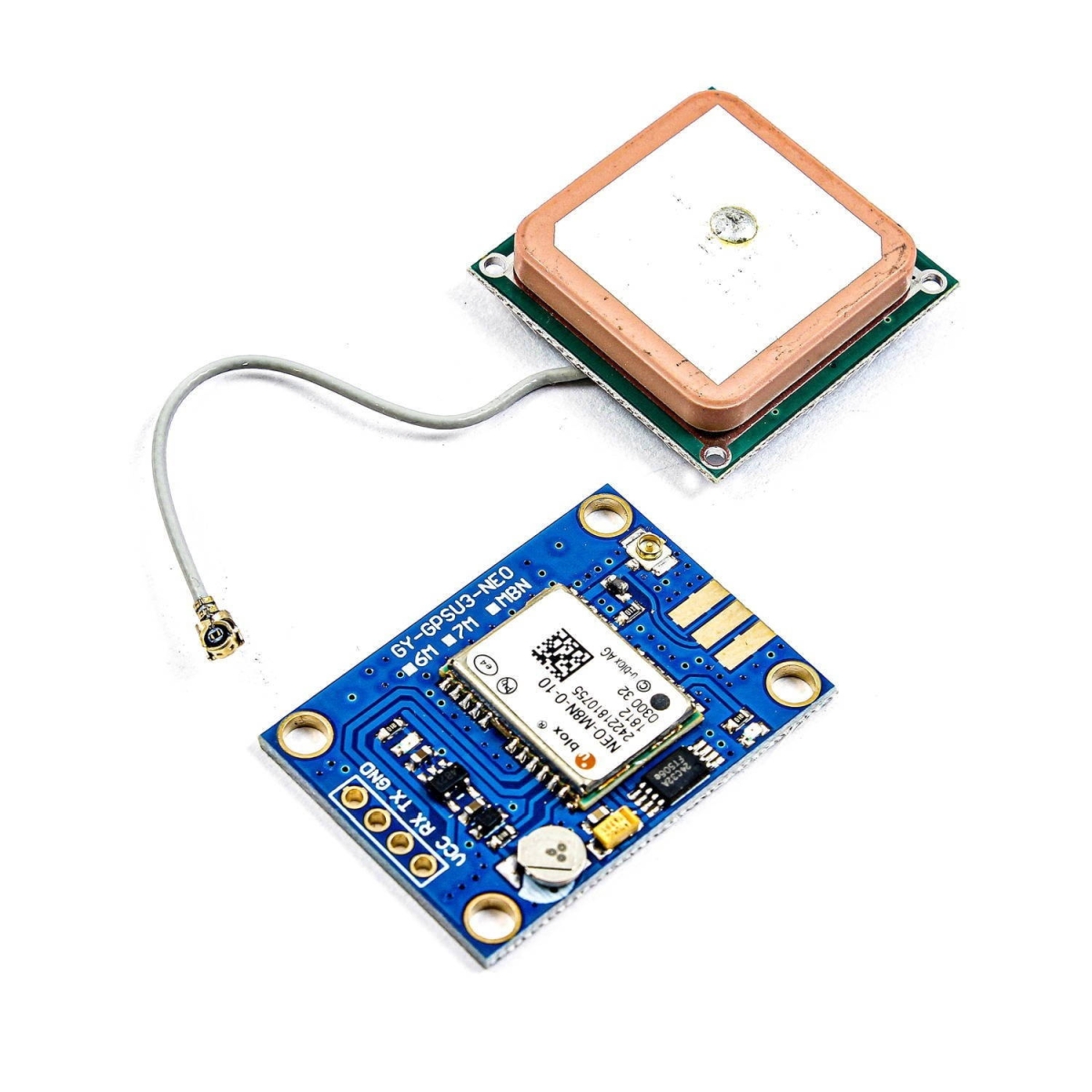

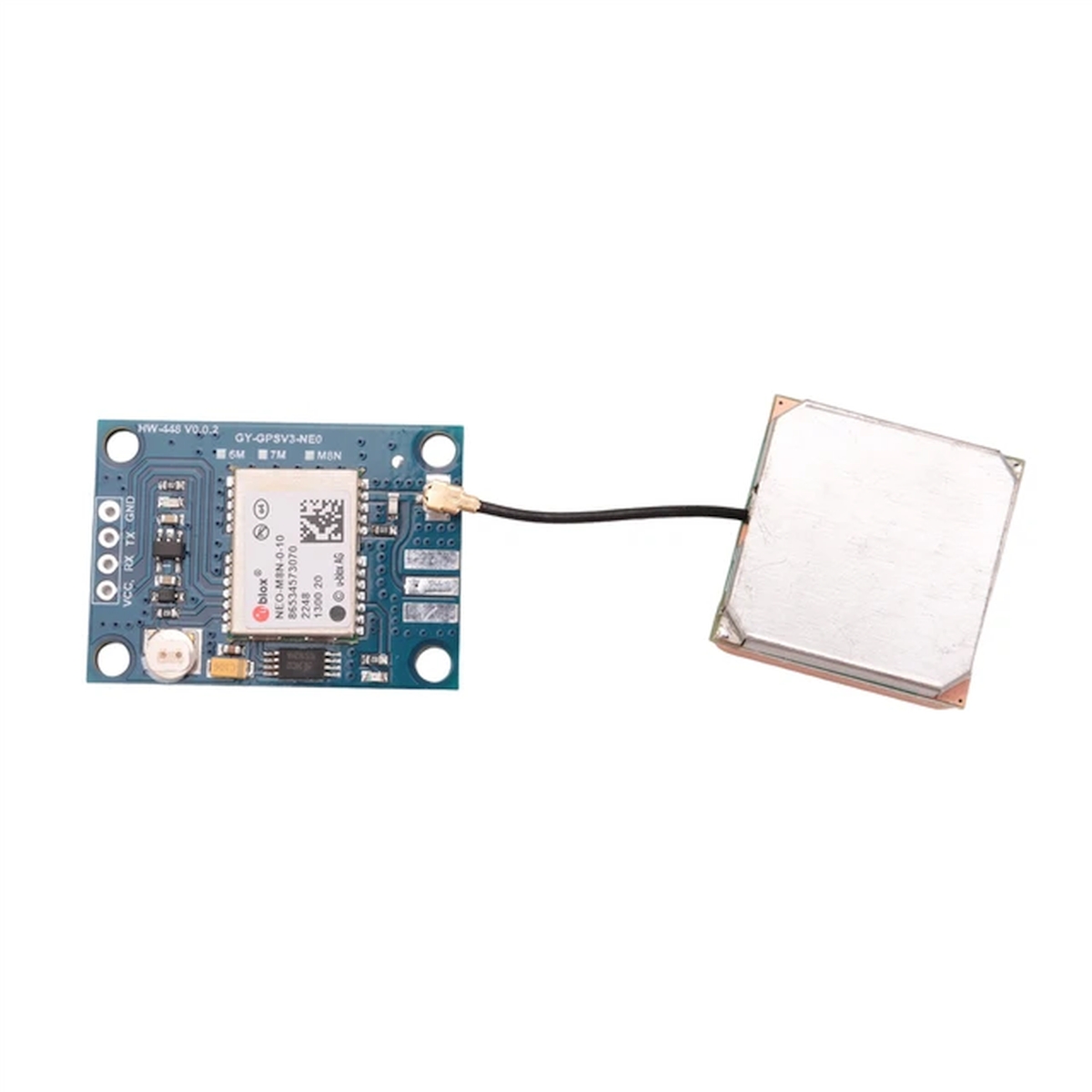

A NEO-M8N GPS modul egy u-blox NEO-M8N vevőre épülő, UART kommunikációs GNSS modul, amely pozíció-, sebesség- és időadatokat ad mikrokontrolleres vagy egylapkás rendszereknek. Nem önálló navigációs készülék, nem USB-s GPS egér, hanem egy beépíthető modul, amely soros porton küldi az adatokat a vezérlőd felé.

Arduino, ESP32, ESP8266 vagy Raspberry Pi mellé akkor jó választás, ha kültéri helymeghatározást, nyomkövetést, adatnaplózást vagy pontos időalapot szeretnél adni a rendszerednek.

A modul UART-on kommunikál, alapértelmezés szerint 9600 bps sebességgel, de a termékoldal szerint 1200-115200 bps között konfigurálható. Tápellátása 3,3 V vagy 5 V lehet, áramfelvétele körülbelül 40 mA, a panelen pedig uFL csatlakozó található külső antenna használatához.

Műhelytitok: a GPS nem attól jó, hogy “van”, hanem attól, hogy látja az eget

A GPS-moduloknál az első csalódás általában nem a programkódból jön, hanem a környezetből.

Az ember bedugja a modult az asztalon, beltérben, a laptop mellett, aztán várja, hogy azonnal legyen pozíció. Csakhogy a GNSS vevő nem varázspálca. Műholdjelet keres. Ehhez pedig nagyon nem mindegy, hol van az antenna.

A jó gyakorlat egyszerű: először próbáld ki ablak közelében vagy kültéren, tiszta rálátással az ég felé. Adj neki időt az első fixáláshoz (cold start: ~30 sec). Ha fém dobozba, járműbe vagy zárt készülékházba kerül a panel, a külső antenna nem extra kényelmi kiegészítő, hanem sokszor a stabil működés feltétele.

Ezért érdekes az uFL csatlakozó: a vevőpanel maradhat a dobozban, az antennát pedig oda teheted, ahol tényleg van esélye rendesen venni a műholdjeleket.

Miért jó ez a GPS vevő?

Mert ez a modul egy egyszerű soros adatforrássá teszi a GNSS helymeghatározást. Nem kell neked műholdas jelfeldolgozást írni. A modul veszi a GNSS adatokat, a vezérlőd pedig UART-on megkapja a feldolgozható üzeneteket.

• u-blox NEO-M8N vevőre épülő GNSS modul.
• UART kommunikáció TX/RX vonalon.
• 9600 bps alapértelmezett sebesség, konfigurálható soros kommunikációval.
• 3,3 V és 5 V tápellátási környezethez használható.
• uFL csatlakozó külső antenna illesztéséhez.
• RTC elemmel támogatott működés.
• GPS, GLONASS, Galileo, BeiDou és GNSS támogatás a termékoldal szerint.
• TinyGPS, TinyGPS++, Adafruit_GPS könyvtárakkal feldolgozható Arduino környezetben.
• 1 másodperces precíziós időalap időzítési feladatokhoz.
• Kültéri adatgyűjtéshez, nyomkövetéshez és telemetria-prototípusokhoz praktikus.

Azaz ha a projektednek koordináta, idő vagy mozgási adat kell, ez a modul megadja azt a nyers eredményt, amiből a vezérlőd már tud dolgozni.

Hogyan működik?

A NEO-M8N GPS modul műholdas helymeghatározási adatokat fogad, majd azokat soros kommunikációval továbbítja a vezérlő felé. A mikrokontroller oldalán ez úgy néz ki, hogy a modul TX kimenete adatokat küld, a vezérlő pedig UART-on olvassa ezeket. A beérkező sorok jellemzően NMEA jellegű üzenetek, amelyekből könyvtár segítségével kinyerhető például:

• földrajzi szélesség,
• földrajzi hosszúság,
• időadat,
• dátum,
• sebesség,
• irány,
• fix állapot,
• műholdinformáció.

Arduino környezetben erre gyakran használják a TinyGPS++ vagy Adafruit_GPS könyvtárakat. Ezek leveszik a válladról az NMEA sorok kézi feldolgozásának nyűgét: te már kész értékekkel dolgozhatsz a programban.

A modul nem USB-n adja az adatot, hanem UART-on. Ez fontos különbség. Ha számítógéppel szeretnéd közvetlenül konfigurálni vagy figyelni, akkor USB-soros illesztőre vagy megfelelő fejlesztőpaneles kapcsolatra lehet szükség.

Mire használhatod?

Ez a modul ott hasznos, ahol a projektnek kültéri pozíció- vagy időadat kell. Tipikus felhasználási ötletek:

• Arduino alapú GPS adatnaplózó SD kártyával,
• ESP32 Wi-Fi-s telemetria, amely koordinátákat küld MQTT-n vagy HTTP-n,
• ESP8266-os egyszerű nyomkövető prototípus,
• Raspberry Pi alapú NMEA logger,
• jármű- vagy eszközkövetési kísérlet,
• kültéri mérőállomás pontos hely- és időadattal,
• LoRa vagy GSM adatküldő GNSS koordinátákkal,
• időszinkron feladat 1 másodperces időimpulzus jellegű kimenettel,
• robotikai vagy mobil eszközös projekt kültéri navigációs alappontokhoz,
• fémházas eszköz, ahol a külső antenna külön elhelyezhető.

Az igazi ereje nem az, hogy “GPS van rajta”, hanem hogy a vezérlőd számára feldolgozható, soros adatként teszi elérhetővé a hely- és időinformációt.

Mire nem ideális?

Pont azért, hogy ne ebből legyen a későbbi csalódás, ezt is érdemes kimondani. Ez a modul nem ideális, ha:

• stabil beltéri helymeghatározást vársz tőle,
• centiméteres RTK pontosságra van szükséged,
• USB-s GPS vevőt keresel közvetlen PC-s használatra,
• kész navigációs eszközt szeretnél kijelzővel és térképpel,
• antenna nélkül, zárt fém dobozban használnád,
• 5 GHz-es vagy más rádiós kommunikációt vársz tőle,
• olyan rendszert építesz, ahol a pontos RF kivitelezést nem tudod ellenőrizni.

A GPS kültéren, jó antennával és megfelelő égboltrálátással érzi jól magát. Beltérben, mélygarázsban, vastag falak között vagy fémházas készülékben a fix ideje és pontossága romolhat.

Kompatibilitás

• Arduino: UART-on illeszthető. Az NMEA adatok feldolgozásához TinyGPS++, TinyGPS vagy Adafruit_GPS könyvtár használható. Arduino UNO/Nano esetén figyelni kell arra, hogy a hardveres soros port gyakran a PC-s programozással és soros monitorral is közös.
• ESP8266: Használható UART-on, de itt különösen figyelni kell a soros port kiosztására. Az ESP8266 debug üzenetei és a GPS kommunikáció ütközhetnek, ha nem tudatosan választod meg a lábakat és a soros portot.
• ESP32: ESP32 mellett kényelmesebb a helyzet, mert több hardveres UART is elérhető. Ezért a GPS modult külön soros portra lehet tenni, miközben az USB-s soros monitor megmarad hibakeresésre.
• Raspberry Pi: UART-on keresztül illeszthető. Linux alatt a soros port engedélyezése, a konzolhasználat leválasztása és az NMEA sorok olvasása szükséges.
• Egyéb mikrokontroller: Bármely UART-tal rendelkező vezérlőhöz illeszthető, ha a tápellátás és a jelszintek megfelelnek.

Bekötési figyelmeztetések

A termékoldal 3,3 V / 5 V tápellátást és 5V/3V3 jelszintillesztést említ, de a konkrét TX/RX jelút és jelszint-kezelés panelverziótól függhet. Ezért bekötés előtt érdemes ellenőrizni a dokumentációt és a panel feliratait. (TavIR WebShop)

A tipikus UART bekötési logika:

• GPS TX → vezérlő RX
• GPS RX → vezérlő TX
• VCC → 3,3 V vagy 5 V a panel specifikációja szerint
• GND → közös föld

Műhelytitok: ha nem jön adat, először ne a könyvtárat hibáztasd. Nézd meg, hogy a TX és RX nincs-e véletlenül fordítva kötve, közös-e a GND, megfelelő-e a baud rate, és lát-e egyáltalán műholdat a modul.

Antenna és elhelyezés

A panel uFL csatlakozóval rendelkezik külső antenna használatához. Ez különösen akkor hasznos, ha:

• a modul készülékházba kerül,
• a panel fém vagy árnyékoló elem közelében van,
• járműben használod,
• a doboz belseje nem ideális műholdvételhez,
• az antennát külön, jobb vételi helyre szeretnéd tenni.

Az uFL csatlakozó kicsi és érzékeny RF csatlakozó. Ne rángasd a kábelt, ne feszítsd oldalra, és ne úgy kezeld, mint egy robusztus sorkapcsot. Finoman pattintsd rá a megfelelő antennakábelt.

Műhelytippek a használathoz

• Első tesztnél menj ablak közelébe vagy kültérre.
• Adj időt az első műholdfixhez, főleg hidegindítás után.
• Ellenőrizd a baud rate-et: alapértelmezés szerint 9600 bps.
• Soros monitorban először nézd meg, érkeznek-e NMEA jellegű sorok.
• Arduino UNO-nál kerüld a hardveres Serial ütközését a PC-s monitorral.
• ESP32-n inkább külön hardveres UART-ra tedd a GPS-t.
• Raspberry Pi-n kapcsold ki a soros konzolt, ha ugyanazt az UART-ot használnád.
• Külső antennánál ügyelj az uFL csatlakozó óvatos kezelésére.
• Ha fém dobozba kerül a modul, az antenna kerüljön ki a dobozon kívülre.
• Pontossági tesztnél ne beltéri asztalon mérj, mert az félrevezető eredményt adhat.

Műszaki adatok

• Vevőcsalád: u-blox NEO-M8
• Modul altípus: NEO-M8N-0-10
• Kommunikáció: UART, TX/RX
• Alap UART sebesség: 9600 bps
• Konfigurálható UART sebesség: 1200-115200 bps
• Tápfeszültség: 3,3 V / 5 V
• Áramfelvétel: kb. 40 mA
• Antenna csatlakozás: uFL külső antenna csatlakozó
• RTC elem: igen
• Támogatott rendszerek a termékoldal szerint: BeiDou, Galileo, GLONASS, GNSS, GPS
• Időalap: 1 sec precíziós időalap
• Működési hőmérséklet: -40…+85 °C
• Méret: 35 × 23 mm
• Tömeg: 25 g
• Könyvtártámogatás: TinyGPS, TinyGPS++, Adafruit_GPS
• PC szoftver támogatás: u-blox konfigurációs szoftveres irány

Dokumentáció

• NEO GPS modul – Műszaki dokumentáció, Arduino eljáráskönyvtár, adatlap, UBlox PC GPS konfiguráló szoftver (Windows)
• Gyártói honlap

Csomag

• 1× NEO-M8N GPS modul
