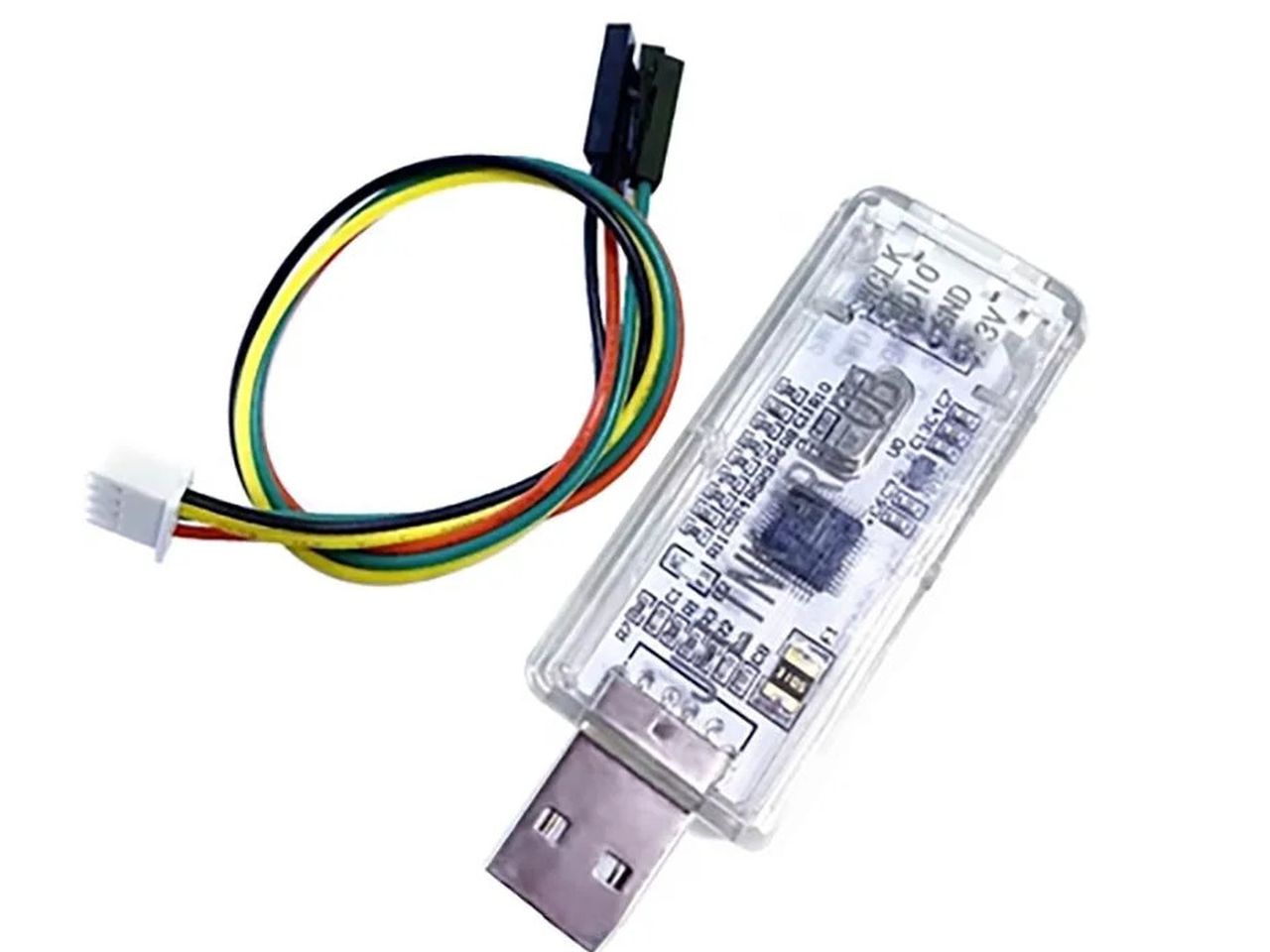

J‑Link OB ARM on‑Board Debugger - ARM fejlesztő és programozó eszköz

Name: J‑Link OB ARM on‑Board Debugger – ARM fejlesztő és programozó eszköz
Brand: Tavir
SKU: T26462
Price: 3950 HUF
Availability: InStock

Leírás

A J‑Link OB ARM egy beépített on‑board (OB) debug‑programozó interfész, amely a SEGGER J‑Link technológián alapul és ARM mikrovezérlők (pl. Cortex‑M) hibakeresését (debug) és firmware‑írását (flash programming) teszi lehetővé közvetlenül a célhardveren USB‑kapcsolaton keresztül. Ez az on‑board J‑Link megoldás egy mikrokontroller alapú, egylapkás J‑Link, amely az értékelő vagy fejlesztő panel részeként futtatja a standard debug és programozási funkciókat, extra költség nélkül és kis helyigénnyel.

A termék fő előnye, hogy azonos funkciókat nyújt, mint a J‑Link BASE, mégis kompakt, beépíthető, és lehetővé teszi külön eszköz nélkül a gyors fejlesztést és tesztelést ARM‑alapú rendszerekben.

Működési elv

A J‑Link OB egy mikrokontrollerre épülő debug probe, amely a host számítógép és a cél ARM mikrovezérlő közé kapcsolódik:

USB interfész – a host PC‑vel való kommunikációért felel.
JTAG / SWD / SWO interfészek – a cél‑mikrovezérlő debug és trace vonalai.
Virtual COM Port (VCOM) – opcionális soros port logoláshoz/diagnosztikához.

Ez a megoldás lehetővé teszi a debugolást (léptetés, töréspont, változófigyelés), flash‑programozást, memória‑ellenőrzést és soros kommunikációt egyetlen USB‑kábelen keresztül anélkül, hogy külön külső probe‑ot kellene csatlakoztatni a célhardverhez.

A J‑Link OB kompatibilis a népszerű fejlesztőkörnyezettel, mint például Eclipse‑alapú IDE‑k, GDB‑alapú eszközök és a SEGGER Embedded Studio, továbbá támogatja a Windows, Linux és macOS környezeteket.

Felhasználási lehetőségek

A J‑Link OB ARM különösen hasznos:

Beágyazott ARM MCU fejlesztésnél: gyors hibakeresés és firmware‑letöltés egyetlen interfésszel.
Értékelő / demo boardokban: ahol a gyártó integrált debug‑funkciót kínál.
Gyártási tesztelés: automatizált programozás és hardver‑ellenőrzés beágyazott rendszerek gyártásánál.
Oktatási és prototípus projektek: ARM alapú vezérlők tanulási céllal történő gyors kipróbálása.

A SEGGER J‑Link család világszerte az egyik legelterjedtebb debug probe sorozat, amely több mint egy évtizede nyújt magas‑szintű fejlesztési és programozási támogatást ARM és más MCU‑khoz. A J‑Link OB ugyanazt az alapvető funkcionalitást nyújtja, mint a nagyobb J‑Link BASE modellek, de on‑board kialakításban és kompakt formán.

Műszaki jellemzők

Termék neve: J‑Link OB ARM on‑board debugger & programmer
Funkciók: ARM MCU debug, flash programozás, opcionális VCOM
Debug interfészek: JTAG, SWD, SWO támogatás
IDE‑támogatás: Eclipse, GDB‑alapú és SEGGER Embedded Studio kompatibilis
USB interfész: USB‑Device a host felé
Formátum: beépíthető (on‑board) modul / USB portra csatlkoztatva
Drag & Drop programozás: opcionális funkció (flash drive‑ként kezelhető)
WebUSB támogatás: opcionálisan használható böngészős programozáshoz is
Kompatibilis platformok: Windows, macOS, Linux

Dokumentáció

A csomag tartalma

1x J-LINK ARM OB debugger

További információk

Tömeg	0,060 kg
Méretek	7 × 7 × 2 cm
Cikkszám	T26462

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„J‑Link OB ARM on‑Board Debugger – ARM fejlesztő és programozó eszköz” értékelése elsőként

Kérdés: Mi az a J‑Link ARM‑OB és miben különbözik a klasszikus J‑Link eszközöktől?
Válasz: A J‑Link ARM‑OB egy kompakt, beépített (on-board) hibakereső és programozó interfész, amely az ARM architektúrájú mikrokontrollerek gyors és megbízható fejlesztését segíti. A hagyományos J‑Link eszközöktől eltérően ezt az OB (on-board) verziót közvetlenül fejlesztőpanelekre integrálják, így költséghatékony megoldást nyújt beágyazott rendszerekhez, ahol hely- és költségtakarékosság fontos szempont. Kiválóan alkalmazható fejlesztői környezetekben, ahol SWD vagy JTAG interfészen keresztül szeretnénk ARM Cortex-M vagy Cortex-A eszközöket programozni és hibakeresni.

Kérdés: Milyen technológiákat támogat a J‑Link OB ARM debug eszköz a mikrokontroller programozás során?
Válasz: A J‑Link OB ARM debug eszköz támogatja a legelterjedtebb ARM-alapú fejlesztőplatformokat, különös tekintettel a Cortex‑M és Cortex‑A magokra. A kommunikációt a JTAG (Joint Test Action Group) és SWD (Serial Wire Debug) protokoll biztosítja, amelyek segítségével teljes körű hozzáférést kapunk a mikrokontroller regisztereihez, memóriájához, és támogatott a töréspontok, figyelők és lépésenkénti végrehajtás is. A debug funkciók USB-n keresztül érhetők el a host gépről, így gyors és stabil kommunikációt tesznek lehetővé fejlesztés közben.

Kérdés: Milyen fejlesztői eszközök és IDE-k kompatibilisek a J‑Link ARM‑OB-vel?
Válasz: A J‑Link OB ARM debug interfész széles körben kompatibilis népszerű fejlesztői környezetekkel, mint például az SEGGER Embedded Studio, Keil MDK, IAR Embedded Workbench, Eclipse CDT, valamint GDB-alapú eszközök, amelyek ARM Cortex-magos eszközöket támogatnak. A SEGGER által biztosított szoftvercsomag (J‑Link Software and Documentation Pack) Windows, Linux és MacOS platformokra is elérhető, így rugalmas és platformfüggetlen megoldást kínál a fejlesztőknek.

Kérdés: Milyen beágyazott rendszerek és mikrokontroller családok esetén ajánlott a J‑Link OB használata?
Válasz: A J‑Link OB ARM kiválóan alkalmazható STM32, NXP Kinetis, Nordic NRF52, Texas Instruments Tiva-C és más ARM-alapú mikrokontroller családokkal. Az SWD és JTAG protokoll támogatása révén rendkívül széles körben alkalmazható oktatási, ipari és prototípus fejlesztések során. A minimalista kialakítás és megbízhatóság miatt gyakran megtalálható STEM oktatóplatformokban és open-source hardverfejlesztésekben is.

Kérdés: Hogyan történik a hibakeresés a J‑Link OB ARM segítségével a gyakorlatban?
Válasz: A hibakeresés folyamata során a fejlesztőgép USB-n keresztül csatlakozik a J‑Link OB ARM interfészhez, amely közvetlenül kapcsolódik a cél ARM mikrokontroller SWD vagy JTAG lábaira. Ezután a fejlesztői szoftver (IDE vagy GDB debugger) lehetővé teszi a firmware betöltését, memória olvasását/írását, töréspontok elhelyezését, valós idejű nyomon követést, valamint a regiszterek és változók megfigyelését. A SEGGER szoftverek beépített RTT (Real-Time Transfer) funkciója révén valós idejű logolás is megvalósítható anélkül, hogy megszakítanánk a mikrokontroller működését.

Kérdés: Miért érdemes J‑Link ARM‑OB‑t használni a fejlesztőpanelekbe építve?
Válasz: A J‑Link OB kompakt mérete, költséghatékonysága és nagy megbízhatósága miatt ideális választás olyan fejlesztőpanelekhez, ahol integrált debug funkcióra van szükség. A fejlesztő számára kényelmes, mivel nincs szükség külső programozóra, és teljes funkcionalitást biztosít a fejlesztési és hibakeresési folyamat során. Emellett gyártás közben is használható automatizált firmware feltöltésre.
